テレメータとは
テレメータとは、離れた場所での制御、計測を目的としたもので、MANNER社のテレメータでは、主に回転部品や可動物に取り付けられたセンサー等の信号を外部に出力することを目的とします。
テレメータのシステムの概要

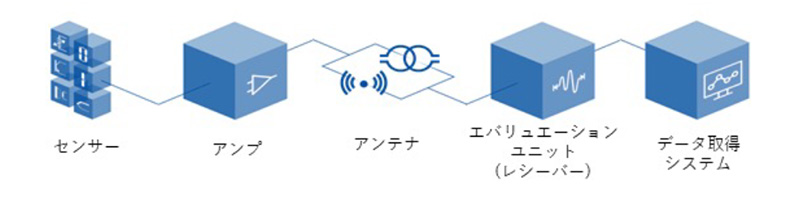

MANNER社のテレメトリー計測システムは5つのメインコンポーネントから構成されます。
MANNER社の最大の特徴である固定アンテナから回転体アンテナに13.56MHzの高周波でカップリング、同時に高周波フィールドで生成されたデータはエバリュエーションユニット内で変調され、デジタルデータとしてデコードされます。センサからの信号はアンプ内でデジタル変換し、かつ16bitCRCでデータをチェックをしているので、万一ノイズの載ったデータは排除されます。
テレメータで計測できるデータ
温度

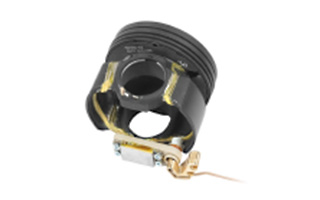

ピストンやEVモーター等の過酷な環境下の多点温度計測から、生産ラインでの回転体の温度モニターまで
ひずみ
タービンブレードやプロペラ等回転物の振動、歪解析のための多点歪計測
圧力、GAP、加速度等

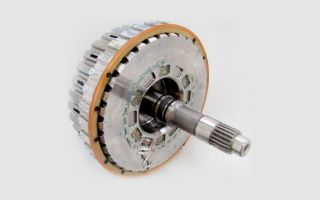

変速機等の油圧回路の圧力計測、クラッチ板の移動距離計測等
テレメータの種類

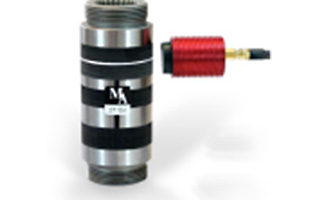

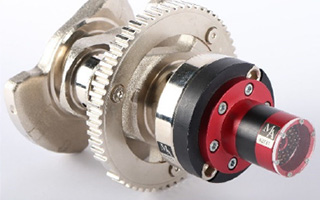

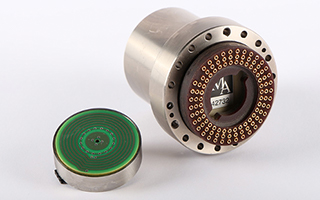

常時給電型
回転体に近接された固定アンテナによる誘導給電技術で、回転体に常時電源を供給しながら計測。半永久的に計測可能。
長距離無線/バッテリータイプ
固定アンテナを回転体に近接できない用途向けにバッテリーを回転体に組込、長距離のデータ転送が可能
テレメータの用途・アプリケーション

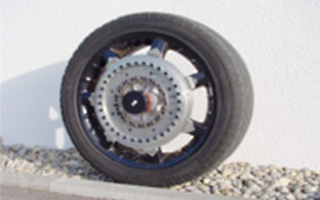

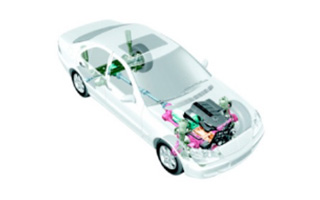

自動車
エンジン、ミッション、ドライブシャフト等のトルク、温度計測

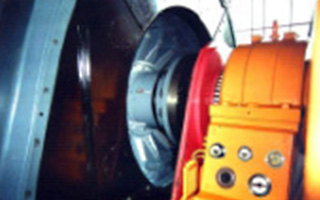

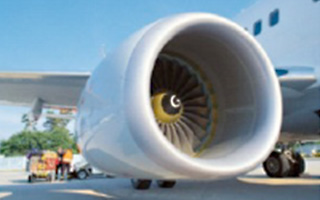

タービン
航空機、船舶、発電等のタービン歪、温度計測

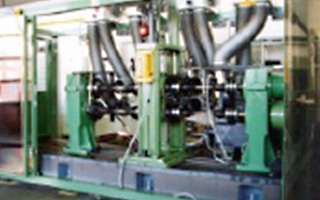

生産ライン
押出機、ミキサー、圧延機等のトルク、温度モニター
試験機
フランジ型トルク計、測温、軸力等の計測も可能
