エレクトロフィッシャーは魚を殺傷することなく一時的に気絶させる装置です。
対象としている魚や使用する場所に応じて電圧だけでなく、出力周波数や波形も調整する事が出来ます。
なお、当HPに掲載されている機器は調査にのみ利用が認められているもので、漁業やレジャー用の漁具として利用する事は法律により禁止されています。 利用にあたっては各都道府県知事の許可が必要です。
目次
LR-20B型
LR-24型
APEX型
LR-20B型
特長
LR-24型の安全機能を継承しつつMod12B型（旧タイプ）のような シンプルな設定/操作を可能とした新型エレクトロフィッシャーです。 出力波形はスタンダードパルス、バーストパルス、DCの３種類で これらの設定は、Mod12型と同様に全てロータリースイッチで行います。
このようにパルス波形や周波数を細かく調整し、バッテリーの消費を抑える設計がされています。
- バッテリー駆動
- 高出力（400W、DC出力時）
- 充実の安全装置（傾斜センサ、水滴感知センサ、緊急遮断スイッチ）
- 簡単な出力設定
- 日本人の体に合った背負子
仕様
本体仕様
| 使用可能電導度 | 10~1,950µS/cm |
|---|---|
| 電源 | 専用小型シール鉛蓄電池 |
| 出力電圧 | 50, 100, 150, 200, 250, 300, 350, 400, 500, 700, 990V |
| 出力波形 | DC、スタンダードパルス、バーストパルス |
| 出力周波数 (スタンダードパルス) | 10, 15, 20, 25, 30, 35, 40, 50, 60, 70, 80, 90, 100, 110, 120Hz |
| デューティ比 (スタンダードパルス) | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80% |
| 出力電力 | 400W(DC出力時) 39,600W(バーストパルス時) |
| 通電通知 | LEDフラッシャーによる点滅、オーディオアラームによるビープ音 |
| 安全装置 | 傾斜センサ、水没センサ、アノード空中センサ、緊急遮断スイッチ |
| ディスプレイ表示 | タイマー、ヒートシンク温度、出力電圧/電流、バッテリー電圧/電流/残量、出力波形/周波数、デューティ比、エラーメッセージ(安全機能が働いた場合) |
| 重量 | 約8.07kg(本体+背負子) |
| バッテリー重量 | 約5.1kg(24V-7Ah、標準付属品) 約8.2kg(24V-12Ah) 約2.8kg(24V-7Ah、リチウム) |

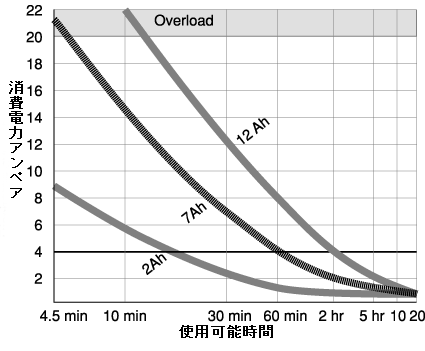

| 作業可能時間 (100W出力時) | 約83分(24V-7Ah) 約166分(24V-12Ah) 約68分(24V-7Ah、リチウム) |
安全対策

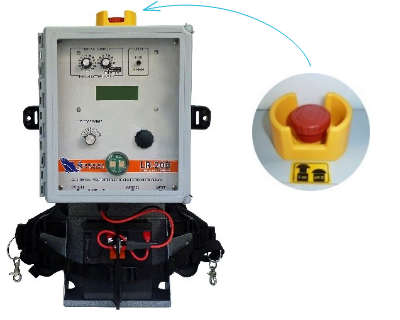

緊急遮断スイッチ
本体や使用者に異常が生じた時、ワンプッシュで電源が切ることができます。
水滴感知センサ
本体に水を被ったとき等感電の恐れがある場合、システムが自動的に停止します。
傾斜センサ
本体の異常な傾きを感知すると、出力が自動で停止します。
アノード空中センサ
アノードポールが水中にない時には、電気が流れない仕組みになっています。

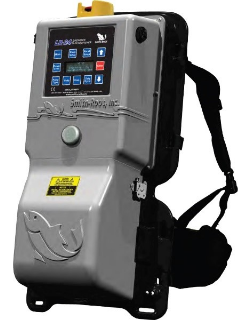

LR-24型
特長
従来のMod12B型にはなかったAuto-Setup機能が組み込まれ、 今まで面倒だった設定を使用する電導度に合わせ自動で設定出来るようになっています。
使用時の安全対策として始動時のセルフテスト、傾斜センサによる出力遮断、アノードが水から出ると自動的に出力遮断するなどの機能が内蔵されています。 また、水中に電気が流れるとコントロールボックスにある大型のLEDが点滅し、同時にビープ音が鳴るので周りの人に判りやすくなっております。
- バッテリー駆動
- 高出力（400W、DC出力時）
- 充実の安全装置（傾斜センサ、水滴感知センサ、緊急遮断スイッチ）
- セルフテスト機能
- 多彩なパルス波形
- ETL（米国向け安全認証）マーク取得
仕様
本体仕様
| 使用可能電導度 | 10~2,150µS/cm |
|---|---|
| 電源 | 専用小型シール鉛蓄電池 |
| 出力波形 | スタンダードパルス、バーストパルス、DC |
| 出力電圧 | 50~990VDC(5Vステップ) |
| 出力電流 | 40A(最大) 4A(100V出力時) |
| 出力パルス | 0~120Hz 5Hzステップ |
| デューティ比 | 0~99%(1%ステップ) |
| 消費電力 | 400W(DC出力時) 39,600W(バーストパルス時) |
| 通電通知 | LEDフラッシャーによる点滅、オーディオアラームによるビープ音 |
| 安全装置 | 傾斜センサ、水没センサ、アノード空中センサ、緊急遮断スイッチ |
| ディスプレイ表示 | 最大出力電流/電圧/電力、 平均出力電流/電圧/電力、 バッテリー電圧/電流/残量、 タイマー、出力波形、ヒートシンク温度、器内温度、エラーメッセージ及び不具合状況 |
| 重量 | 約9.23kg(本体+背負子) |
| アノードポール | 長さ183cm |
| カソードワイヤー | 長さ300cm |
| バッテリー重量 | 約8.2kg(24V-12Ah、標準付属品) |
| 作業可能時間 (100W出力時) |
約83分(24V-7Ah) 約166分(24V-12Ah) 約68分(24V-7Ah、リチウム) |
安全対策

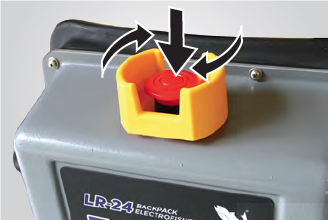

緊急遮断スイッチ
本体や使用者に異常が生じた時、ワンプッシュで電源を切ることができます。

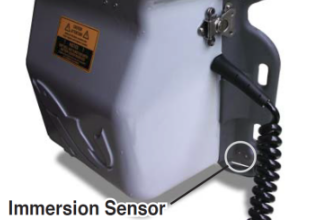

水滴感知センサ
本体に水を被ったとき等感電の恐れがある場合、システムを自動に停止させます。

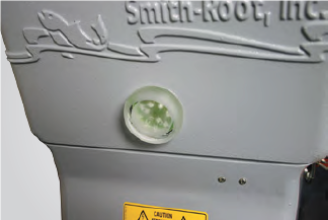

LEDフラッシャー
アノードリングとカソードワイヤー間に電気が流れるとLEDが点滅し、 周りの人に視覚的に知らせます。
傾斜センサ
本体が前に50º、後に40º、左右に45°以上傾く(各方向10°)と、出力を止めます。

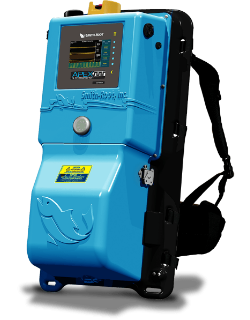

APEX型
特長
操作時の出力設定の標準化を求めるご要望にお応えして誕生した最新モデルです。 フルカラーLCDディスプレイは出力設定を行うだけでなく、 操作時の出力グラフをリアルタイムで表示し、 現場で釣果の傾向を素早く分析出来るようになっています。 また、コントロールボックスにはGPS,USBインターフェイスを整え、 記録したデータをPC等に移動する事で、操作時のマッピングも可能となりました。
- バッテリー駆動
- 高出力（400W、DC出力時）
- 充実の安全装置（傾斜センサ、水滴感知センサ、緊急遮断スイッチ）
- セルフテスト機能
- 多彩なパルス波形
- GPS内蔵（USBメモリにてジオリファレンスされたデータの受渡し可）
仕様
| 使用可能電導度 | 10~2,150µS/cm |
|---|---|
| 電源 | 専用小型シール鉛蓄電池 |
| 出力電圧 | 50~1,200V(1Vステップ) |
| 出力波形 | DC、スタンダードパルス、バーストパルス |
| 出力状態の保存 | 11パターン(出力電圧及び出力波形、出力周波数、デューティ比の保存) |
| 出力周波数 | 0~1,000Hz(1Hzステップ) |
| デューティ比 | 0~100%(1%ステップ) |
| 最大出力電流 | 40A |
| 最大出力電力 | 400W(DC出力時)、47,000W(バーストパルス出力時) |
| 過負荷保護 | 40Aヒューズ、回路による保護機能(過電流、温度過上昇) |
| 通電通知 | LEDフラッシャーによる点滅、オーディオアラームによるビープ音 |
| 安全装置 | 傾斜センサ、水没センサ、アノード空中センサ、緊急遮断スイッチ |
| ディスプレイ表示 | 出力波形、出力電力、出力電流、出力電力、負荷率の動的プロット、位置情報、 バッテリー残量 |
| ログ出力(USBメモリへ自動ファイル転送) | 最大出力電流、平均出力電流、最大出力電圧、平均出力電圧、最大出力電力、平均出力電力、バッテリー電圧、バッテリー電流、バッテリー残量、タイマー(印加時間)、出力波形、 コントロールボックス内温度、ヒートシンク温度、負荷率、位置情報、エラーメッセージ、不具合状況 |
| タイマー | 0~999,999秒 |
| 重量 | 約9.23kg(本体+背負子) |
| バッテリー重量 | 約8.2kg(24V-12Ah、標準付属品)、約5.1kg(24V-7Ah)、約2.8kg(24V-7Ah、リチウム) |
| 作業可能時間(100W出力時) |
約166分(24V-12Ah)、約83分(24V-7Ah)、約68分(24V-7Ah、リチウム) ※周辺温度及びバッテリーの健康寿命で作業可能時間は異なります。 ※スミスルート社製BAT-01 Battery Analysis Toolによるテストデータです。 |
フルカラーLCDディスプレイ(コントロールボックス)
ディスプレイにはリアルタイムで負荷グラフ、リアルタイムピーク出力グラフ、 出力波形のアニメーション、GPSとバッテリーメータ、トリガータイマーと警報、 出力設定値が表示されます。
アクセサリ
バッテリー
電極は燃えにくいリン酸鉄で、電極含め電気経路は防水樹脂ジェラフィン®で
完全保護しています。仮に電池が水没した場合でも防水を維持しますので、
安全に電池をお使いいただけます。また前途の防水加工により外気と遮断されています。
満充電時、100W消費にて68分の作業時間※が可能です。
スミスルート社全てのエレクトロフィッシャーでご利用いただけます。
※輸送は陸送のみとなります。
※周辺温度及びバッテリーの健康状態で作業可能時間は異なります。
ジェラフィン®は、エスイーシー・シープレックス株式会社の登録商標です。
小型シール鉛蓄電池
標準24V-12Ah(8.2Kg)
標準付属品 (APEX型、LR-24型)
小型24V-7Ah(5.1Kg)
標準付属品(LR-20B型)

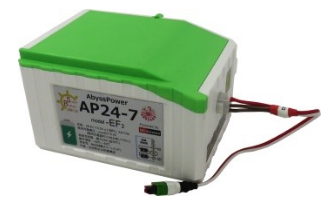

リチウムイオン電池 新発売
リチウムイオン電池24V-7Ah(2.8Kg)
日本国内のみ対応

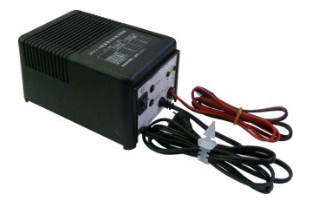

充電器
小型シール鉛蓄電池用
標準付属品
HC24-1.5C型
日本国内のみ対応
HC24-1.5C型は小型シール鉛蓄電池を5~10時間で充電します。 充電状態はLED点灯の組み合わせで確認できます。
充電器(リチウムイオン電池用) 新発売
DC電源（DC12型）＋充電コントローラーPC14）＋Li電池
日本国内のみ対応
DC12型とPC14型はリチウムイオン電池を70分で充電できる急速充電器です。 充電状況は充電コントローラの電流計(アナログタイプ)から確認できます。
アノードポール
標準型2本繋ぎ 1.8m長
標準付属品
長尺型2本繋ぎ 2.7m長
アノードリング
小型(15cm径)
アルミ製
リング角固定式
標準型(28cm径)
ステンレス製
リング角可変式
標準付属品
大型(46cm径)
アルミ製
リング角固定式
ひし形(37cm×20cm)
アルミ製
リング角固定式
カソード ワイヤー 標準付属品
ワイヤー長3m
バッテリー 変換コネクタ
Mod.12型で純正バッテリーを使用時に必要です。
アノードポール 変換コネクタ
Mod.12型用アノードポールをLR型で使用するときに必要です。

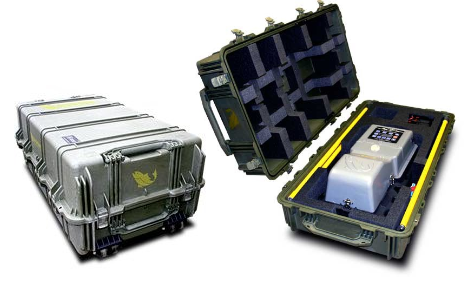

キャリーケース
米国航空輸送協会ATA300規格取得済み
外形寸法:114×64.3×41.9cm 空重量:22.23kg
