HYDAC計測機器には、油の流れるボリュームを計測する流量計と、油の清浄度を計測するコンタミネーションセンサーがあります。油圧機器メーカーであり、フィルター含むアクセサリーメーカーでもあるHYDACならではの計測機器になります。



流量計:EVS3100シリーズ

特長

油圧システムの流量を測定することが可能です。
最大40MPaでご使用可能です。
ボディがステンレスタイプもございます。
圧力や温度センサー等を追加することが可能です。

仕様

最高圧力40MPa(600 l/min測定モデルは31.5MPa)
出力4..20 mA
流量レンジ1.2 .. 600.0 l/min
電源電圧10..32 V DC
流体温度範囲-20 .. +90℃
保護等級IP65、IP67
精度±2%

* 水-グリコール系作動油の場合はステンレス仕様を推奨します(EVS3110)。



参考型式例

型式流量範囲(L/min)最高使用圧力(bar)サイズ
EVS310*-A-0020-0001.2~20L/min400barG1/4
EVS310*-A-0060-0006~60L/min400barG1/2
EVS310*-A-0300-00015~300L/min400barG1-1/4
EVS310*-A-0600-00040~600L/min315barG1-1/2


コンタミネーションセンサー:CS1000シリーズ

特長

油圧システムの作動油清浄度を測定することが出来ます。
LEDディスプレイにはコンタミレベル以外に、「流量」・「出力」・「動力」・「温度」が表示可能です。

仕様

最高圧力30MPa
アナログ出力4..20 mA or 0..10V
流量レンジ30 .. 300 ml/min
電源電圧9..36 V DC
流体温度範囲0 .. +85℃
保護等級IP67
コンタミ計測種類ISO 99 (ISO 4406:1999) ISO 87 (ISO4406:1987) SAE (SAE AS 4059 (D)), NAS (NAS 1638)
許容粘度範囲1..1000 mm²/s


参考型式例

コンタミネーションセンサー表示器無し):CS1*10-*-0-0-0-*/-000(鉱物油用)
コンタミネーションセンサー表示器有り):CS1*20-*-0-0-0-*/-000(鉱物油用)



セット内容

コンタミネーションセンサー 本体
CoCoS 1000, FluMoS light ソフト(取扱説明CD付き)
較正証明書
クイックスタートマニュアル
フランジ接続タイプの場合 : O-リング(2個)



アクセサリ別売品

メスコネクタ(2mケーブル, 表示画面, 8-ポール, M12x1付き)
パーツNo.3281220
メスコネクタ(5mケーブル, 表示画面, 8-ポール, M12x1付き)
パーツNo.3281239
延長ケーブル5 m, メスコネクタ8-ポール, M12x1 /オスコネクタ 8-ポール, M12x1
パーツNo.3281240
ネジタイプ端子付メスコネクタ, 8-ポール, M12x1
パーツNo.3281243

詳細情報はカタログをご確認願います。

導入事例

建設機械
工作機械
産業機械
舶用機械
車両機械
建設機械

資料請求

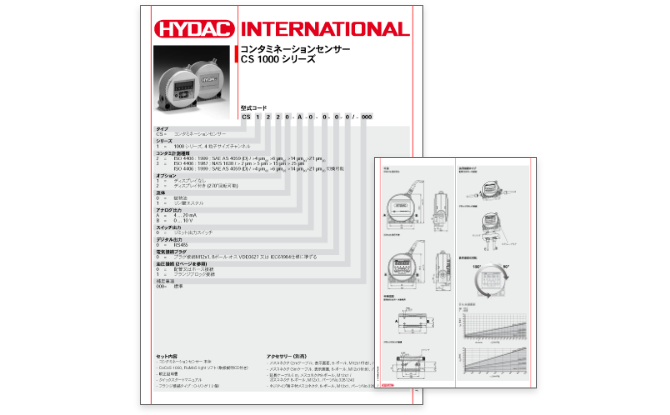

HYDAC 計測機器 カタログ

資料をダウンロードいただけます。
