ボッシュレックスロスはロジック弁のパイオニアです。サイズ16~160迄の幅広いラインナップがあります。様々なロジックエレメントとロジックカバーを組み合わせることにより、標準バルブでは構成出来ない大流量での回路構成が容易になります。


2方向カートリッジバルブ:切換バルブ機能

概略仕様
標準シリーズ
サイズ:16~160
シリ-ズ:2X、6X、7X
最大使用圧力:42MPa
最大流量:25,000L/min
特長
クッション付き、またはクッションなしのバルブポペット
2面積比
6つの異なるクラッキング圧力
4つのストロークリミッタ
パイロット操作形ポペット弁付き制御カバー
シャトル弁付き制御カバー
シャトル弁付き電磁弁またはポペット弁取付用制御カバー
共通仕様 LC/LFA
| 一般 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | ||
| 質量 | ▶形式 LC | kg | 0.25 | 0.5 | 1.1 | 1.9 | 3.9 | 7.2 | 13.0 | 27.0 | 44.0 | 75.0 |
| ▶形式 LFA | kg | 1.2 | 2.3 | 4.0 | 7.4 | 10.5 | 21.0 | 27.0 | 42.0 | 80.0 | 150.0 | |
| 周囲温度範囲 | ℃ | –30~+60 (NBR シール) –20~+60 (FKM シール) | ||||||||||
| EN ISO 13849 に 準拠したMTTFD値 | 年 | 150 (詳細は、カタログ 08012 を参照) | ||||||||||
| 油圧式 | |||
|---|---|---|---|
| 最大 使用圧力 | ▶電磁弁なし | MPa | 42 |
| ▶ポート口 A、B、X、Z1、Z2 | MPa | 31.5; 35; 42 (取付電磁弁による) | |
| ▶ポート口 Y | MPa | 取付電磁弁の最大タンク圧力による | |
| 最大流量 | l/min | 25000 (NG 依存; 性能線図ページ参照 10~13 | |
| 油圧作動油 | 下表参照 | ||
| 油圧作動油 温度範囲 | ℃ | –30 ~ +80 (NBR シール) –20 ~ +80 (FKM シール) | |
| 粘度範囲 | mm2/s | 2.8 … 500 | |
| 油圧作動油の最大許容汚染度、ISO 4406 (c) に 準拠した清浄度基準 | クラス 20/18/15 1) | ||
ロジック弁カートリッジエレメント:LCシリーズ
仕様
カートリッジバルブ (制御カバーなし)
(下記範囲外の仕様については、お問い合わせください。)
環状面積
| 面積 (cm2) | デザイン | サイズ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | ||
| A1 | LC..A.. | 1.89 | 4.26 | 6.79 | 11.1 | 19.63 | 30.2 | 37.9 | 63.6 | 95 | 160.6 |
| LC..B.. | 2.66 | 5.73 | 9.51 | 15.55 | 26.42 | 41.28 | 52.8 | 89.1 | 133.7 | 224.8 | |
| A2 | LC..A.. | 0.95 | 1.89 | 3.39 | 5.52 | 8.64 | 14.0 | 18.84 | 31.4 | 48 | 79.9 |
| LC..B.. | 0.18 | 0.43 | 0.67 | 1.07 | 1.85 | 2.90 | 3.94 | 5.9 | 9.3 | 15.7 | |
| A3 | LC..A.. | 2.84 | 6.16 | 10.18 | 16.62 | 28.27 | 44.2 | 56.74 | 95 | 143 | 240.5 |
| LC..B.. | 2.84 | 6.16 | 10.18 | 16.62 | 28.27 | 44.2 | 56.74 | 95 | 143 | 240.5 | |
ポペット形状 (クッション付き)
| デザイン | サイズ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | ||
| ストローク cm | LC..E.. | 0.9 | 1.17 | 1.4 | 1.7 | 2.1 | 2.3 | 2.4 | 3.0 | 3.8 | 5.0 |
| LC..D.. | 0.9 | 1.17 | 1.4 | 1.9 | 2.3 | 2.8 | 3.0 | 3.8 | 4.8 | 6.5 | |
| パイロット容積 cm3 | LC..E.. | 2.56 | 7.21 | 14.3 | 28.3 | 59.4 | 102 | 136 | 285 | 544 | 1203 |
| LC..D.. | 2.56 | 7.21 | 14.3 | 31.6 | 65.0 | 124 | 170 | 361 | 687 | 1563 | |
| 理論的パイロット 容量 1) l/min | LC..E.. | 15.4 | 43.3 | 86 | 170 | 356 | 612 | 816 | 1710 | 3264 | 7218 |
| LC..D.. | 15.4 | 43.3 | 86 | 190 | 390 | 744 | 1020 | 2166 | 4122 | 9378 | |
型式例
| D:クッションなし | E:クッションあり | |||
|---|---|---|---|---|
| サイズ | 面積比:A | 面積比:B | 面積比:A | 面積比:B |
| 16 | LC16A**D7X/ | LC16B**D7X/ | LC16A**E7X/ | LC16B**D7X/ |
| 25 | LC25A**D7X/ | LC25B**D7X/ | LC25A**E7X/ | LC25B**E7X/ |
| 32 | LC32A**D7X/ | LC32B**D7X/ | LC32A**E7X/ | LC32B**E7X/ |
| 40 | LC40A**D7X/ | LC40B**D7X/ | LC40A**E7X/ | LC40B**E7X/ |
| 50 | LC50A**D7X/ | LC50B**D7X/ | LC50A**E7X/ | LC50B**E7X/ |
| 63 | LC63A**D7X/ | LC63B**D7X/ | LC63A**E7X/ | LC63B**E7X/ |
| 80 | LC80A**D6X/ | LC80B**D6X/ | LC80A**E6X/ | LC80B**E6X/ |
| 100 | LC100A**D6X/ | LC100B**D6X/ | LC100A**E6X/ | LC100B**E6X/ |
| 125 | LC125A**D2X/ | LC125B**D2X/ | LC125A**E2X/ | LC125B**E2X/ |
| 160 | LC160A**D2X/ | LC160B**D2X/ | LC160A**E2X/ | LC160B**E2X/ |
**=クラッキング圧力
ロジック弁制御カバー:LFAシリーズ
型式例
| 形式記号 | 名称 | 参考型式例 |
|---|---|---|
| D | リモートコントロールポート付き制御カバー (NG16~160) | 【16~63】LFA**D-7X/F(X**) 【80~100】LFA***D-6X/F(X**) 【125~160】LFA***D-2X/F(X**) |
| H1 | ストロークリミッタ (ハンドル式) とリモートコントロールポート付き制御カバー (NG16~63) | 【16~40】LFA**H1-7X/F(X**) 【50~63】LFA**H1-7X/F(X**) |
| H2 | ストロークリミッタ (六角穴付) とリモートコントロールポート付き制御カバー (NG16~160) | 【16~40】LFA**H2-7X/F(X**) 【50~63】LFA**H2-7X/F(X**) 【80~100】LFA***H2-6X/F(X**) 【125~160】LFA***H2-2X/F(X**) |
| H3 | ストロークリミッタ (目盛・ロック付) とリモートコントロールポート付き制御カバー (NG16~40) | 【16~40】LFA**H3-7X/F(X**) |
| H4 | ストロークリミッタ (目盛付) とリモートコントロールポート付き制御カバー (NG16~100) | 【16~40】LFA**H4-7X/F(X**) 【50~63】LFA**H4-7X/F(X**) 【80~100】LFA***H4-6X/F(X**) |
| G | シャトル弁付き制御カバー (NG16~100) | 【16~63】LFA**G-7X/ 【80~100】LFA***G-6X/ |
| R | パイロット操作形ポペット弁(スプリングリターンなし)付き制御カバー (NG25~100) | 【25~63】LFA**R-7X/ 【80~100】LFA***R-6X/ |
| RF | パイロット操作形ポペット弁(スプリングリターンあり)付き制御カバー (NG25~100) | 【25~63】LFA**RF-7X/ 【80~100】LFA***RF-6X/ |
| WEA | 電磁弁およびポペット弁取付用制御カバー(ノーマルクローズ) (NG16~160) | 【16~63】LFA**WEA-7X/ 【80~100】LFA***WEA-6X/ 【125~160】LFA***WEA-2X/ |
| WEB | 電磁弁およびポペット弁取付用制御カバー(ノーマルオープン) (NG16~160) | 【16~63】LFA**WEB7X/ 【80~100】LFA***WEB-6X/ 【125~160】LFA***WEB-2X/ |
| WEMA | 電磁弁およびポペット弁取付用制御カバー(ノーマルクローズ); コントロールポート付き (NG16~125) | 【16~63】LFA**WEMA-7X/ 【80~100】LFA***WEMA-6X/ 【125】LFA125WEMA-2X/ |
| WEMB | 電磁弁およびポペット弁取付用制御カバー(ノーマルオープン); コントロールポート付き (可能であれば「WEMA」) (NG16~100) | 【16~63】LFA**WEMB-7X/ 【80~100】LFA***WEMB-6X/ |
| WECA | 電磁弁取付用制御カバー (チェック弁回路) (NG16~100) | 【16~63】LFA**WECA-7X/ 【80~100】LFA***WECA-6X/ |
| GWA | シャトル弁付き電磁弁もしくはポペット弁取付用制御カバー(ノーマルクローズ) (NG16~100) | 【16~63】LFA**GWA-7X/ 【80~100】LFA***GWA-6X/ |
| GWB | シャトル弁付き電磁弁もしくはポペット弁取付用制御カバー(ノーマルオープン) (可能であれば「GWA」) (NG16~100) | 【16~63】LFA**GWB-7X/ 【80~100】LFA***GWB-6X/ |
| GWMA | シャトル弁付き電磁弁およびポペット弁取付用制御カバー(ノーマルクローズ); コントロールポート付き (NG16~100) | 【16~63】LFA**GWMA-7X/ 【80】LFA80GWMA-6X/ |
| GWMA20 | 2 つのチェック弁付き電磁弁およびポペット弁取付用制御カバー; コントロールポート付き (NG16~100) 1) | 【16~100】LFA***GWMA20-7X/ |
| KWA | シャトル弁付き電磁弁およびポペット弁取付用制御カバー(ノーマルクローズ) (チェック弁回路) (NG16~100) 1) | 【16~50】LFA**KWA-7X/ 【63】LFA63KWA-6X/ 【80~100】LFA***KWA-6X/ |
| KWB | シャトル弁付き電磁弁およびポペット弁取付用制御カバー(ノーマルオープン) (チェック弁回路) (NG16~100) 1) | 【16~50】LFA**KWB-7X/ 【63】LFA63KWB-6X/ 【80~100】LFA***KWB-6X/ |
| KWMA | シャトル弁付き電磁弁およびポペット弁取付用制御カバー(ノーマルクローズ); コントロールポート付き (NG16~100) | 【16~100】LFA***KWMA-7X/ |
| HWMA | ストロークリミッタ付き電磁弁取付用制御カバー(ノーマルクローズ) (NG16~63) 1) | 【16~63】LFA**HWMA1-7X/ 【16~63】LFA**HWMA2-7X/ |
| HWMB | ストロークリミッタ付き電磁弁取付用制御カバー(ノーマルオープン) (NG16~63) 1) | 【16~63】LFA**HWMB1-7X/ 【16~63】LFA**HWMB2-7X/ |
1)その他のサイズについては問い合わせください。

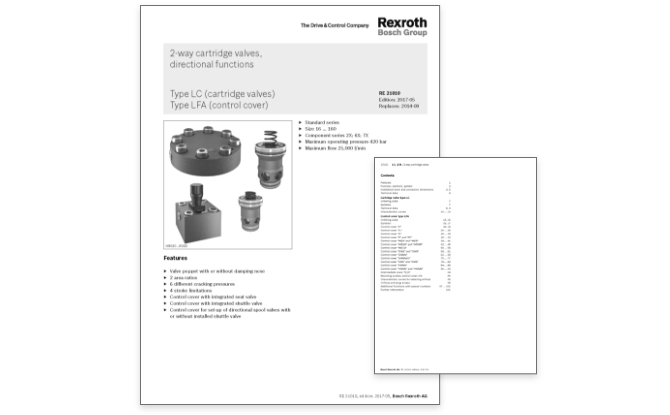

詳細情報はカタログをご確認願います。
導入事例
一般産業機械、製鉄機械、鍛圧機械、スクラップ機械など
