イーサネットUDPにより、高い信頼性でデータを供給
タイムオブフライト技術により高速な距離測定
モバイルマシンでの使用に最適
コンパクトで頑丈な外装
35 mの非常に長い検出距離


仕様

タイプ O3M 視野角 70° × 23°  95° × 32°

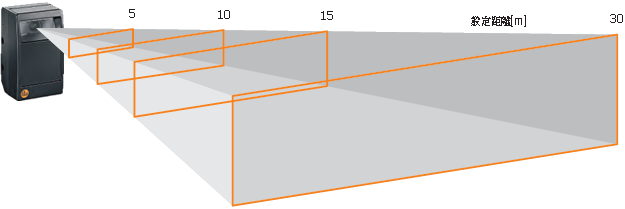

タイプ視野角[°]物体認識の 測定範囲 [m]視野サイズ W×H [m]
O3M15170 x 231014 x 4
O3M2513042 x 12
O3M16195 x 321020.8 x 5.5
O3M2613065 x 17


Type O3M151 / O3M251 / O3M161 / O3M261 の測定精度

ソフトウェアの バージョン物体種別動作条件物体認識の測定範囲 [m]ROIの標準測定範囲 [m]標準測定精度 [cm]
O3M151O3M161O3M151O3M161O3M151O3M161
O3M251O3M261O3M251O3M261O3M251O3M261
OD 物体認識車両晴れ
(~120 kLux)
0.25~300.25~21
曇り
(~20 kLux)
0.25~400.25~30
暗所0.25~500.25~35
OD 物体認識7)晴れ
(~120 kLux)
0.25~120.25~9
曇り
(~20 kLux)
0.25~160.25~12
暗所0.25~200.25~15
OD 物体認識反射率の
高い物体
(視認性の高い
ベストなど)
晴れ
(~120 kLux)
1~401~29
曇り
(~20 kLux)
1~601~42
暗所1~801~55
DI / BF 距離イメージ基本機能晴れ
(~120 kLux)
0.25~120.25~8± 15
曇り
(~20 kLux)
0.25~150.25~11± 10
暗所0.25~300.25~21± 5

7)人という単語は、あくまで大きさの目安として使用しております。

補足

O3Mシリーズ3Dセンサーは、衝突警告や領域監視といったドライバー支援などにご利用いただけます。光電システムであるため、重度の汚れによって機能が損なわれる場合があります。このシステムは電気的検知保護設備に関する国際電気標準会規格IEC61496の要求事項には適合していないため、オペレーター保護用の安全機能実装には使用しないでく ださい。O3Mシリーズ3Dセンサーは、機械オペレーター支援にご利用いただけますが、オペレーターは全ての操作に対して全面的に責任を負うものとします。

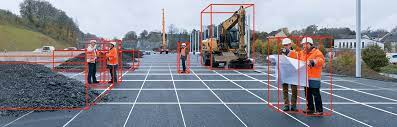

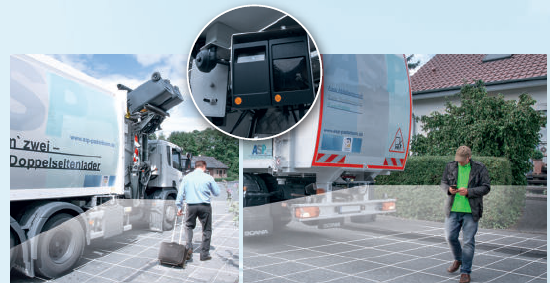

導入事例

各種建設機械
