2022年10月18日

電気モーターのローター温度計測技術

車両試験およびテストベンチ計測のためのソリューション

ハイブリッド車や電気自動車向けの最新の電気駆動システムの高密度出力は、テストベンチ上でも運転中でも、ローターの温度計測技術に最も高い要求をします。 これは、すべての動作状況でモーターの温度プロファイルを正確かつ確実に記録するのに役立ちます。 このデータを正確に取得することで、開発者と設計者は、どのような運転条件でも磁石の温度保証を用意できます。

電気モーター向けの洗練された、トラブルレスの信頼性の高い測温テレメトリ

電気モーターの「心臓」で温度計測技術を使用する場合、計測および伝送技術には最も高い要求を課す要素が組み合わされます。 高温、高速、強力な電磁的影響、そして最後に重要なこととして、狭い設置スペースを要求されます。 ここでMANNERセンサーテレメトリーの強みが発揮されます。 200℃までの耐熱性、高い電磁堅牢性、耐油性、高い設計自由度、コンパクトな構造と、これまで航空業界でしか知られていない最大 30,000 rpm の最高回転数で提供できます。

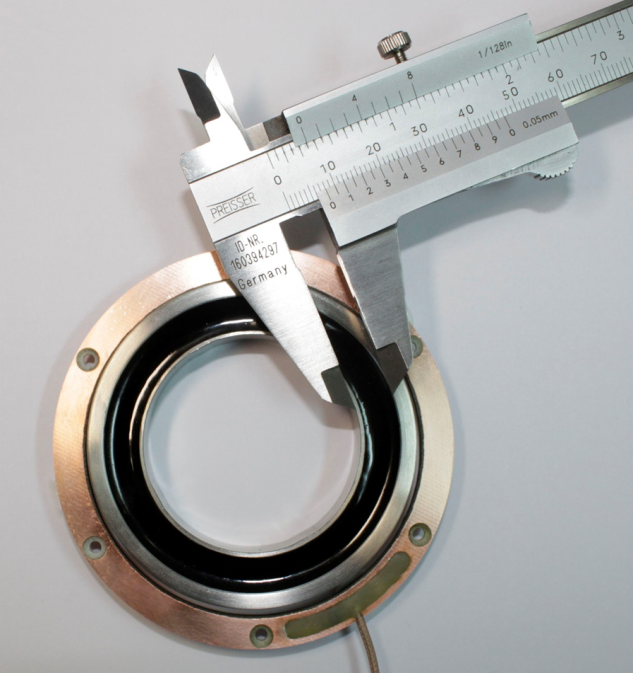

6 チャンネルの電気モーター温度計測システムのローターとステーター部品

始動から加速、上り坂での運転まで、シュミレーションする上で温度管理はその後の生産における決定的要因の 1 つです。 これは、希土類磁石に基づく最新の電気ドライブの永久磁化が、キュリー点を超えることによって危険にさらされてはならないためです。

MANNER のデータ取得ユニットとテレメトリ モジュールは、最も過酷な動作条件下で確実かつ正確に 1℃を計測します。 必要に応じて、計測値からの偏差が 0.2 ℃ 未満にデジタル補正されます。

快適性と堅牢性 - センサーとデータ伝送

電気ドライブの温度計測に MANNER 技術を使用する場合、熱電対 (タイプ J、K など) または Pt100 温度センサーを使用できます。 原則として、厚さ 0.5 mm の柔軟な熱電対が使用されます。 配線に必要な穴の直径は、ドライブ プロセスにほとんど影響しません。 ドライブ内部の希望する計測点までの配線はMANNERによって行われます。 これにより、高い信頼性が保証されます。 ローター テレメトリは EMC に対して堅牢であり、顧客の要件に応じて、最大 30,000 rpm の速度用に設計されています。 テレメトリの柔軟でコンパクトなデザインも特筆に値します。

アプリケーションで使用できる設置スペースが小さいほど、テレメトリ ハウジングを正確にフィットさせてスペースを節約するように設計することが重要になります。 MANNER の小型テレメトリ コンポーネント、テクノロジー、およびシステムにより、あらゆるジオメトリのローターにテレメトリをモジュール式に統合できます。 ハウジングがすべてのローターおよびあらゆる設置状況に最適に適合できるようにするために、MANNERは必要に応じてアプリケーション用に各ハウジングを特別に設計します。

計測データはローター テレメトリでデジタル化され、実績のある MANNER テレメトリ データ転送方法を使用して小型化されたステータ ユニットに転送されます。 市場のリーダーとして、私たちは、顧客固有の要件に応じて、有名な自動車メーカーやサプライヤーの電気モーターの温度検出用に 500 を超える計測テレメトリを設計、製造、およびテストしてきました。

このシステムは、現場に設置されているか、電気モーターの巻線ヘッドに直接設置されているかにかかわらず、計測タスクを解決します。

信頼できる - データの取得と評価

熱電対の計測信号は非接触で記録され、固定側に送信されます。 これらの計測データは、古典的に±10Vのアナログ信号として送信できます。 4~20mA または CAN インターフェース、EtherCAT またはイーサネットを介してデータ取得システムへのデジタル信号も使用できます。 使用されるすべての MANNER テレメトリ モジュールは、200°C までの温度耐性があります。

必要に応じて、計測信号を温度値として直接出力できるため、計測実行の快適でシームレスな確認を実現できます。

経験豊富なエンジニアリングチーム

小型化されたモジュール式アンプ部品により、MANNER エンジニアリングチームが、センサー信号アンプのフォームファクターに対して、ローターの取り付け位置にアンプハウジングを統合するための設計を供給します。 ハウジングの形状としては、リング状または軸端固定型のデザインが一般的です。

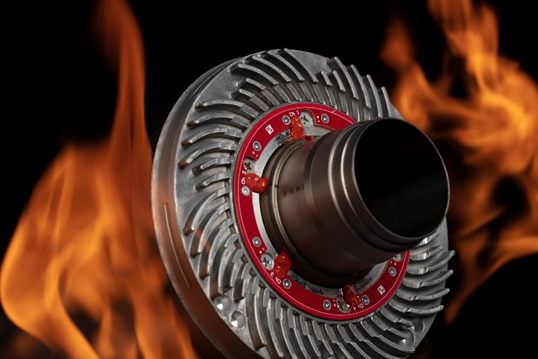

統合されたローター アンテナを6 チャンネルローター
テレメトリの電気モーターのIn-situモニター

MANNERならではのメリットの組み合わせ

高温と高速に対する最大の堅牢性。 最適な電磁イミュニティとプロフェッショナルなエンジニアリング。 この独自の利点の組み合わせにより、MANNERテクノロジーは業界をリードする成熟度を実現します。 メンテナンスフリーで無制限の耐用年数により、開発者や設計者に正確な計測値を確実に提供します。

MANNER Sensor Telemetry は、30 年以上にわたり、サスペンション ユニットとシャフトからのセンサー信号データの非接触伝送を扱ってきました。 私たちの基本原則は次のとおりです。 一見難しそうに見える問題の解決策を見つけること、それが私たちの仕事です!

---
