回転部品にて計測される各種センサー信号を非接触で取り出すテレメータシステムです。

計測された歪み信号や温度信号をテレメータアンプで増幅、A/D変換しレシーバーに伝送します。
信号増幅、テレメータ伝送に必要な電力は電磁誘導給電により供給されます。

特長

特長1
photo_size_select_small狭小空間対応超小型テレメータ
特長2
device_thermostat高温対応 最高180℃
特長3
compress高G対応最高50,000G
特長4
bolt強磁界対応永久磁石モータ
特長5
format_color_fill油中レイアウト可エンジンオイル、
ミッションオイル、作動油対応

仕様

  1. 対応センサー    :歪みゲージ、熱電対、ギャップセンサー
  2. 最大信号チャンネル数:歪み100ch、温度300chまで
  3. 最小サイズ     :10x55x3(mm) *1chモデル
  4. 動作温度      :最大180℃ 温度計測用モデル
  5. 耐震性能      :50,000G *ターボ計測用小型モデル
  6. 周波数応答     :10~50kHz
  7. PCMデジタル通信
  8. 高ノイズ対応

テレメータを使用した主要な製品

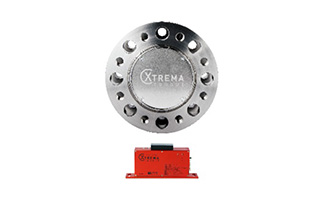

フランジ形トルク計(テレメータ方式)

フランジ形トルク計にManner社のテレメータ技術を融合させた高精度、堅牢な回転捩りトルク計です。

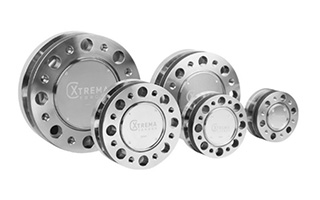

高速回転対応トルク計(テレメータ方式)

高速回転仕様の高精度、堅牢な回転捩りトルク計です。

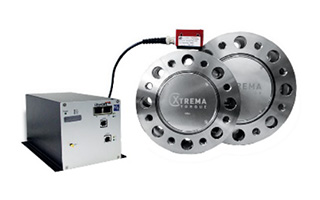

回転部品カスタムトルク計測システム

お客様の設計・製造された回転部品をトルク計にあつらえます。

回転動力伝達軸適用例
ユニバーサルジョイント適用例
ドライブシャフト適用例


永久磁石モータコア測温システム

モータコアの内部温度を計測し消磁温度に対する安全マージンを把握します。

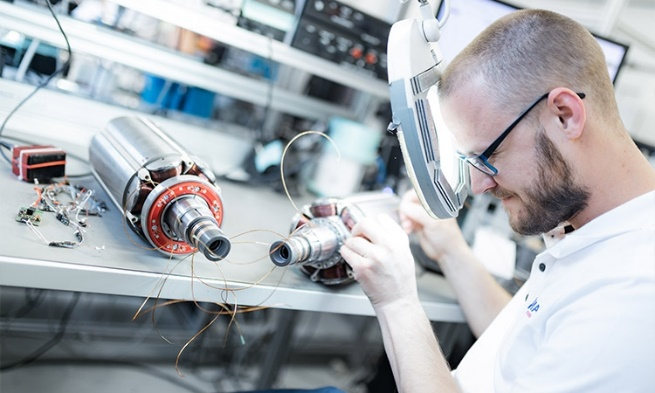

モータコア施工

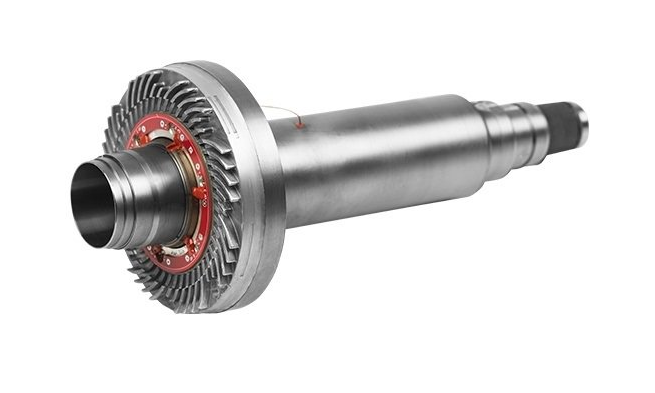

モータコア施工例


ピストン温度計測システム

ピストン背面の温度を計測し燃焼状態を把握します。

ピストン測温施工例
ピストン測温施工例

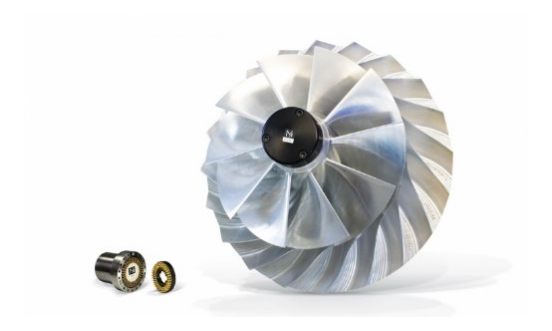

ターボ回転軸歪み・温度計測システム

歪みと温度データから連結シャフトのトルク負荷とベアリング温度の把握します。

導入市場

  • 自動車
  • 航空
  • 船舶
  • 鉄道
  • 風力発電
  • タービン/ポンプ産業
  • 減速機
  • 試験機産業

資料請求

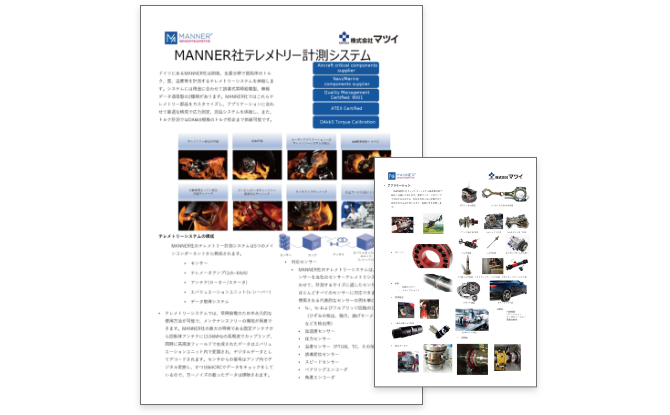

MANNER テレメトリー計測システム カタログ

資料をダウンロードいただけます。
