位置センサと圧力センサの信号を、コントローラにフィードバックするフルクローズド制御方式により、高精度な位置制御、荷重制御が可能。
- 配管・油圧工事が一切不要
- 制御弁や油圧源も一体型で取扱いが容易
- サーボモータ使用で高精度な位置・荷重制御が可能
- 本体ユニット、制御ユニット、操作パネルがレイアウト自由
サーボシリンダー:STPシリーズ
ラインナップ
ポンプ容積 [cc/rev] | 定格流量[L/min] | モ一夕出力[kW] | 定格圧力[MPa] | シリンダ内径 φ[mm] | 定格推力 | 最高速度 | ||
---|---|---|---|---|---|---|---|---|
押し[kN] | 引き[kN] | 押し[mm/s] | 引き[mm/s] | |||||
3.15 | 7.5 | 2.0 | 10.1 | φ50 | 19 | 13 | 63 | 92 |
φ63 | 31 | 21 | 40 | 58 | ||||
φ80 | 50 | 34 | 24 | 36 | ||||
φ100 | 79 | 54 | 15 | 23 | ||||
φ125 | 123 | 83 | 10 | 15 | ||||
φ140 | 155 | 104 | 8 | 12 | ||||
5.0 | 21.0 | φ50 | 41 | 28 | 63 | 92 | ||
φ63 | 65 | 44 | 40 | 58 | ||||
φ80 | 105 | 72 | 24 | 36 | ||||
φ100 | 164 | 113 | 15 | 23 | ||||
φ125 | 257 | 174 | 10 | 15 | ||||
φ140 | 323 | 217 | 8 | 12 | ||||
6.3 | 15.1 | 5.0 | 12.6 | φ50 | 24 | 16 | 128 | 186 |
φ63 | 39 | 26 | 80 | 118 | ||||
φ80 | 63 | 43 | 50 | 73 | ||||
φ100 | 98 | 67 | 32 | 46 | ||||
φ125 | 154 | 104 | 20 | 30 | ||||
φ140 | 193 | 130 | 16 | 24 | ||||
7.0 | 17.6 | φ50 | 34 | 23 | 128 | 186 | ||
φ63 | 54 | 37 | 80 | 118 | ||||
φ80 | 88 | 60 | 50 | 73 | ||||
φ100 | 138 | 94 | 32 | 46 | ||||
φ125 | 215 | 146 | 20 | 30 | ||||
φ140 | 270 | 182 | 16 | 24 | ||||
9.0 | 21.0 | φ50 | 41 | 28 | 128 | 186 | ||
φ63 | 65 | 44 | 80 | 118 | ||||
φ80 | 105 | 72 | 50 | 73 | ||||
φ100 | 164 | 113 | 32 | 46 | ||||
φ125 | 257 | 174 | 20 | 30 | ||||
φ140 | 323 | 217 | 16 | 24 |
注)上記はSTPシリーズ標準のモータ・ポンプの組み合わせです。
上記以外の特殊品にも対応しておりますので、本表以外の推力・速度が必要な場合は別途ご相談ください。
サーボシリンダ 構成図

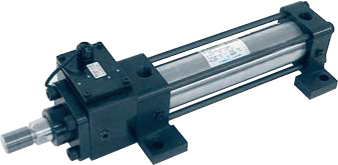

センサー付き油圧シリンダー
ENFシリーズ
位置検出にパルスエンコーダを搭載し、計測精度は±0.5mmを誇ります。
シリンダ仕様および内径別選定ガイド
内径(mm) | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | |
---|---|---|---|---|---|---|---|
ENFタイプ | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
呼び圧力 | 7・14MPa | ||||||
最低作動圧力 | 0.29・0.56MPa以下 | ||||||
試験耐圧力 | 10.5MPa・21MPa | ||||||
使用速度範囲 注2) | 8~300mm/s | ||||||
使用温度範囲 | -10℃~+60℃ | ||||||
最大ストロ一ク(mm)注3) | 1200 | 1500 | 1600 | 2000 | |||
ロッド先端ねじ | JIS 6g/6H | ||||||
取 付 形 式 | S・LA・LC・FA・CA | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
LB(7MPaのみ) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
FB(ENFタイプのみ) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
カバー固定方式:タイロッド | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
スイッチ | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
注1) ○印が製作範囲です。
注2) シリンダ単体で許容されるJIS規格内の速度範囲です。
注3) 標準品としての製作可能な寸法です。ロッドの座屈は別途考慮してください。

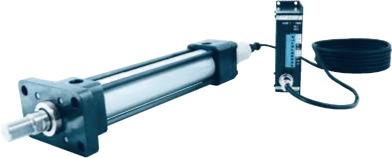

SNシリーズ
油圧シリンダ本体に高精度アブソリュート形磁歪式センサーを内蔵。
また、お客様のご要望で出力形態を選定できます。(アナログ・デジタルetc)
シリンダ仕様および内径別選定ガイド
シリンダ内径(mm) | φ50 | φ63 | φ80 | φ100 | φ125 | φ140 | φ150 | φ160 | φ180 | |
---|---|---|---|---|---|---|---|---|---|---|
SNE | △ | △ | △ | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
呼び圧力 | 7・14MPa | |||||||||
最低作動圧力 | 0.29・0.56MPa以下 | |||||||||
試験耐圧力 | 10.5・21MPa | |||||||||
使用速度範囲 注3) | 8~400mm/s | 8-300mm/s | 8~200mm/s | |||||||
最大スト口一ク | 1200mm | ※1300mm | ※1500mm | 2000mm | ||||||
取付 形式 | S.LA.TA | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
FA.FC.LB.TC | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
カバー固定方式:タイ口ッド | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
標準 パッキン 材質 | 二トリルゴム | △ | △ | △ | △ | △ | 〇 | 〇 | 〇 | 〇 |
ウレタンゴム | 〇 | 〇 | 〇 | 〇 | 〇 | - | - | - | - | |
スイッチ | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | - | - | - |
注1) ○印は標準品、△印は、
1)シリンダはφ50~φ80・Bロッド(Cロツド不可)からで取付形式を参照してください。
2)パッキン関係は準標準品、一印は製作不可です。
注2) 上表は標準品として製作可能な仕様です。(ロッドの座屈は別途考慮してください。)上表以外の仕様については別途ご相談ください。
注3) シリンダ単体で許容されるJIS規格内の速度範囲です。
注4) ※印部以上のストロークは別途ご相談ください。
注5) 最少ストロークは15mm~です。
導入事例
- 各種産業機械
