トロコイドポンプ（日本オイルポンプ）

トロコイド®ポンプは、外歯車と内歯車がかみ合って回転する内接歯車方式の油用ポンプです。

摩耗が少なく、コンパクトで大容量も可能。低騒音で長寿命です。
多彩な製品タイプで、作動油・潤滑油の移送はもちろん、クーラント、燃料油、特殊液体などにも対応し、
流量の段階や扱う油の粘度、温度などに応じてサイズバリエーション・仕様も豊富で、その数8,000種以上に及びます。

極小容量シリーズ（ 0.8～4.5L/min）
小・中容量シリーズ（4～36L/min）
中容量シリーズ（39～117L/min）　
大容量シリーズ（116～586L/min）
可逆ポンプ　　　　　　　　　　　　
クーラント用トロコイドポンプ：2HW
低粘度油用トロコイドポンプ：2HTシリーズ
燃料ポンプ　GD-VK/GD-Ｈシリーズ
ルーナリーポンプ　大容量・高粘度用
リリーフバルブ　　　　　　　　
濾過ポンプ：TFPシリーズ「ミクロトップ」

1号ポンプ：極小容量シリーズ（ 0.8～4.5L/min）

1A：ポンプ単体

TOP-10A
TOP-11A
TOP-12A
TOP-13A

1HG：ポンプ単体

TOP-11HG
TOP-12HG

仕様

項目	ポンプ軸回転当たりの吐出量（㎤/rev)	理論吐出量（L/min)		使用可能な最大吐出圧力（MPa）	最高回転数（rpm)	概略重量(kg)
型式	ポンプ軸回転当たりの吐出量（㎤/rev)	1500rpm	1800rpm	使用可能な最大吐出圧力（MPa）	最高回転数（rpm)	概略重量(kg)
TOP-10MA	0.8	1.2	1.4	0.5	3000	0.5
TOP-11MA	1.5	2.2	2.7	0.5	2000	0.5
TOP-12MA	2.5	3.7	4.5	0.5	1800	0.6
TOP-13MA	4.5	6.7	8.1	0.5	1800	0.8
TOP-11HG	1.5	2.2	2.7	2.5	3000	1.4
TOP-12HG	2.5	3.7	4.5	2.5	2500	1.5

参考型式例

1ME：電動機一体型トロコイドポンプ　3相AC200V

75W-1(横型): TOP-1ME75-1-1*MA
75W-2(フランジ型): TOP-1ME75-2-1*MA
100W: TOP-1ME100-1*MA
200W: TOP-1ME200-1*MA

1MES：電動機一体型トロコイドポンプ　単相AC100V

75W: TOP-1ME75S-1*MA
200W: TOP-1ME200S-1*MA

2号ポンプ：小・中容量シリーズ　（4～36L/min）

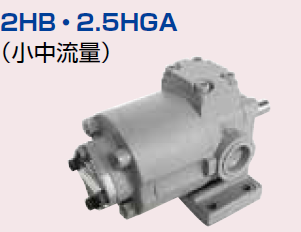

2HB：ポンプ単体

2HB: ポンプ単体
2MY（2HBM）: 3相200V ーターポンプ一体型
2MY（2HBMP）: 「クリーンハット」サクションフィルター付モーターポンプ一体型
2ME: S 単相100V モーターポンプ一体型
2MB（2HB）: ベース・カップリング取付型
2.5HGA: 中容量高圧タイプ

仕様

型式	モーター回転数　50Hz　1500rpm					モーター回転数　60Hz　1800rpm
	理論吐出量	モーター出力に対する最大吐出量（MPa）				理論吐出量	モーター出力に対する最大吐出量（MPa）
	理論吐出量	200W	400W	750W	1500W	理論吐出量	200W	400W	750W	1500W
TOP-203HBM	4.2	1.7	3.0	3.0	3.0	5.0	1.3	3.0	3.0	3.0
TOP-204HBM	6.0	1.2	3.0	3.0	3.0	7.2	0.9	2.3	3.0	3.0
TOP-206HBM	9.0	0.7	1.8	2.5	2.5	10.8	0.5	1.4	2.5	2.5
TOP-208HBM	12.0	0.5	1.3	2.5	2.5	14.4	0.3	1.0	2.3	2.5
TOP-210HBM	15.0	0.4	1.1	2.5	2.5	18.0	0.3	0.9	2.0	2.5
TOP-212HBM	18.0	0.3	0.9	2.0	2.0	21.6	-	0.7	1.6	2.0
TOP-216HBM	24.0	0.2	0.7	1.5	1.5	28.8	-	0.5	1.2	1.5
TOP-220HBM	30.0	-	0.4	1.2	1.2	36.0	-	0.3	0.9	1.2

参考型式例

2MY-2HBM：電動機一体型トロコイドポンプ　3相AC200V

200W: TOP-2MY200-2**HBM
400W: TOP-2MY400-2**HBM
750W: TOP-2MY750-2**HBM
1500W(1.5KW): TOP-2MY1500-2**HBM

2MES-2HBM：電動機一体型トロコイドポンプ　単相AC100V/AC200V

200W: TOP-2ME200S-2**HBM
400W: TOP-2ME400S-2**HBM
750W: TOP-2ME750S-2**HBM

3号ポンプ：中容量シリーズ　（39～117L/min）

N3F: ポンプ単体
N3H: ポンプ単体(高圧)
3V: ポンプ単体(高粘度)
※粘度46～2000mm2/sec

仕様

型式		モーター回転数　50Hz　1500rpm				モーター回転数　60Hz　1800rpm
		理論吐出量 (L/min)	モーター出力に対する最大吐出量（MPa）			理論吐出量 (L/min)	モーター出力に対する最大吐出量（MPa）
		理論吐出量 (L/min)	750W	1500W	2200W	理論吐出量 (L/min)	750W	1500W	2200W
TOP-N320	FA	39.0	0.4	1.3	2.1	46.8	0.2	1.0	1.7
	FAVB
	FB
TOP-N330	FA	58.5	0.1	0.8	1.3	70.2	-	0.6	1.0
	FAVB
	FB
TOP-N340	FA	78.0	-	0.5	0.9	93.6	-	0.3	0.6
	FAVB
	FB

型式	モーター回転数　50Hz　1500rpm					モーター回転数　60Hz　1800rpm
	理論吐出量 (L/min)	モーター出力に対する最大吐出量（MPa）				理論吐出量 (L/min)	モーター出力に対する最大吐出量（MPa）
	理論吐出量 (L/min)	1500W	2200W	3700W	5500W	理論吐出量 (L/min)	1500W	2200W	3700W	5500W
TOP-N320H	39.0	1.3	2.2	4.0	4.0	46.8	1.0	1.7	3.2	4.0
TOP-N330H	58.5	0.8	1.4	2.6	＊4.0	70.2	0.5	1.0	2.1	3.3
TOP-N340H	78.0	0.5	0.9	1.8	＊3.0	93.6	0.3	0.6	1.4	2.3
TOP-N350H	97.5	0.3	0.7	1.4	＊2.0	117.0	0.1	4.0	1.0	1.8

＊の仕様の場合、仕様環境。使用条件により性能を発揮しない場合があります

型式	モーター回転数　50Hz　1500rpm				モーター回転数　60Hz　1800rpm
	理論吐出量	モーター出力に対する最大吐出量（MPa）			理論吐出量	モーター出力に対する最大吐出量（MPa）
	理論吐出量	2200W	3700W	5500W	理論吐出量	2200W	3700W	5500W
TOP-330V	58.5	1.0	1.0	1.0	70.2	0.7	1.0	1.0
TOP-340V	78.0	0.6	1.0	1.0	93.6	0.4	1.0	1.0
TOP-350V	97.5	0.4	1.0	1.0	117.0	0.2	1.0	1.0

参考型式例

3MF-N3F：電動機一体型トロコイドポンプ　3相AC200V

750W(0.75KW): TOP-3MF750-N3**F
1500W(1.5KW): TOP-3MF1500-N3**F
2200W(2.2KW): TOP-3MF2200-N3**F

3MB-N3H：ベース・カップリング取付型モーターポンプ

1500W(1.5KW): TOP-3MB*1500-N3**H
2200W(2.2KW): TOP-3MB*2200-N3**H
3700W(3.7KW): TOP-3MB*3700-N3**H
5500W(5.5KW): TOP-3MB*5500-N3**H

3MB-3V：ベース・カップリング取付型モーターポンプ

2200W(2.2KW): TOP-3MB*2200-3**V
3700W(3.7KW): TOP-3MB*3700-3**V
5500W(5.5KW): TOP-3MB*5500-3**V

4号ポンプ：大容量シリーズ　（116～586L/min）

4AM: ポンプ単体
4A: ポンプ単体

仕様

型式	モーター回転数　50Hz　1000rpm				モーター回転数　60Hz　1200rpm
	モーター回転あたりの吐出量(理論値) (L/min)	モーター出力に対する最大吐出量（MPa）			モーター回転あたりの吐出量(理論値) (L/min)	モーター出力に対する最大吐出量（MPa）
	モーター回転あたりの吐出量(理論値) (L/min)	3700W	5500W	7500W	モーター回転あたりの吐出量(理論値) (L/min)	3700W	5500W	7500W
TOP-4100AM	115.5	1.1	2.0	2.0	138.6	0.8	1.5	2.0
TOP-4130AM	148.5	0.8	1.5	2.0	178.2	0.6	1.1	1.6
TOP-4150AM	171.6	0.7	1.3	1.4	205.9	0.4	0.9	1.2
TOP-4200AM	231.0	0.4	0.8	1.1	277.2	0.2	0.6	0.7
TOP-4250AM	280.5	-	0.6	0.9	336.6	-	0.4	0.6

型式	モーター回転数　50Hz　1000rpm				モーター回転数　60Hz　1200rpm
	理論吐出量	モーター出力に対する最大吐出量（MPa）			理論吐出量	モーター出力に対する最大吐出量（MPa）
	理論吐出量	3700W	5500W	7500W	理論吐出量	3700W	5500W	7500W
TOP-4300A	349.8	0.6	0.9	1.0	419.7	0.4	0.7	1.0
TOP-4500A	580.8	0.2	0.4	0.7	696.9	0.1	0.2	0.5

参考型式例

4MB-4AM：ベース・カップリング取付型モーターポンプ

3700W(3.7KW): TOP-4MB*3700-4***AMlB
5500W(5.5KW): TOP-4MB*5500-4***AMlB
7500W(7,5KW): TOP-4MB*7500-4***AMlB

4MB-4A：ベース・カップリング取付型モーターポンプ

5500W(5.5KW): TOP-4MB*5500-6-4***AVB
7500W(7,5KW): TOP-4MB*7500-6-4***AVB
11000W(11KW): TOP-4MB*11000-6-4***AVB
15000W(15KW): TOP-4MB*15000-6-4***AVB

可逆ポンプ

1RA（小容量）: 1RA-100　1RA-200　1RA-300
2RA（小・中容量）: 2RA-4C　2RA-8C　2RA-12C

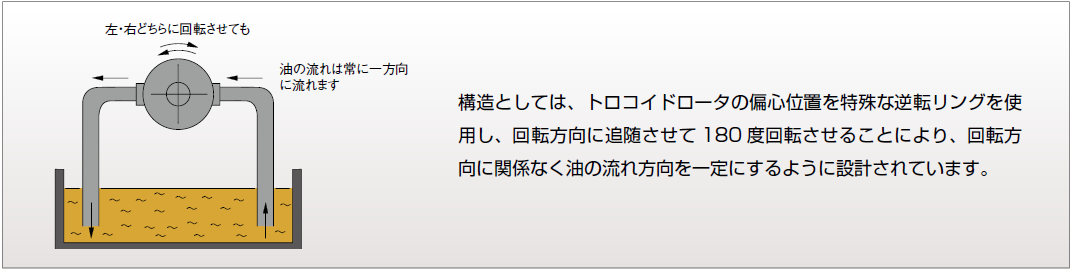

構造

仕様

型式	吐出量（cc/rev)	理論吐出量（L/min)		最大吐出圧力（MPa）	最高回転数（ｒｐｍ）
型式	吐出量（cc/rev)	1500rpm	1800rpm	最大吐出圧力（MPa）	最高回転数（ｒｐｍ）
TOP-1RA-100	1.1	1.6	2.0	0.5	2000
TOP-1RA-200	1.8	2.7	3.2	0.5	2000
TOP-1RA-300	2.5	3.7	4.5	0.5	2000
TOP-2RA-4C	4.0	6.0	7002.0	0.5	2000
TOP-2RA-8C	8.0	12.0	14.4	0.5	2000
TOP-2RA-12C	12.0	18	21.6	0.5	1800

クーラント用トロコイドポンプ：2HW

2HW: ポンプ単体
2HWPM: ポンプ単体(フィルタ付)

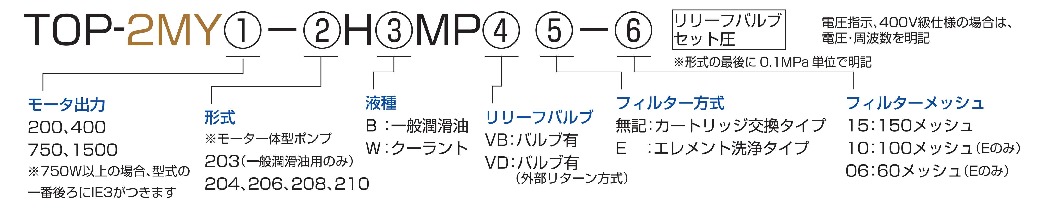

型式表記

仕様（クーラント用）

型式	モ一タ回転数50Hz 1500min^-1					モ一夕回転数 60Hz 1800min^-1
	モ一夕回転数あたりの吐出量(理論値) (L/min)	モ一タ出力に対する使用可能な最大吐出圧力 MPa				モ一タ回転数あたりの吐出量(理論値) (L/min)	モ一夕出力に対する使用可能な最大吐出圧力 MPa
	モ一夕回転数あたりの吐出量(理論値) (L/min)	200W	400W	750W	1500W	モ一タ回転数あたりの吐出量(理論値) (L/min)	200W	400W	750W	1500W
TOP-204HWMPVB (E)	6.0	1.2	2.0	2.0	2.0	7.2	1.0	2.0	2.0	2.0
TOP-20GHWMPVB (E)	9.0	0.8	1.8	2.0	2.0	10.8	0.6	1.6	2.0	2.0
TOP-208HWMPVB (E)	12.0	0.6	1.4	2.0	2.0	14.4	0.4	1.2	2.0	2.0
TOP-210HWMPVB (E)	15.0	0.4	1.2	2.0	2.0	18.0	0.3	1.0	1.9	2.0

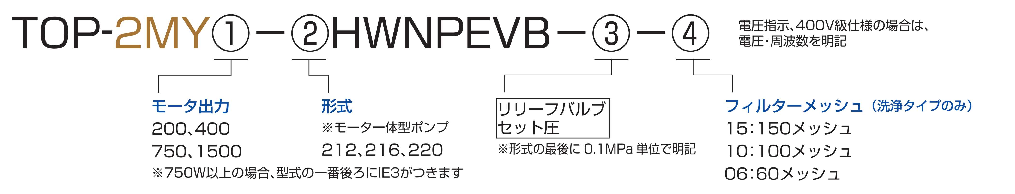

型式表記

仕様（クーラント用）

型式	モ一タ回転数 50Hz 1500min^-1					モ一タ回転数 60Hz 1800min^-1
	モ一夕回転数あたりの吐出量(理論値) (L/min)	モ一タ出力に対する使用可能な最大吐出圧力MPa				モ一タ回転数あたりの吐出量(理論値) (L/min)	モ一夕出力に対する使用可能な最大吐出圧力MPa
	モ一夕回転数あたりの吐出量(理論値) (L/min)	200W	400W	750W	1500W	モ一タ回転数あたりの吐出量(理論値) (L/min)	200W	400W	750W	1500W
TOP-212HWNPEVB	18.0	0.3	1.0	2.0	2.0	21.6	-	0.8	1.6	2.0
TOP-216HWNPEVB	24.0	0.2	0.8	1.5	2.0	28.8	-	0.6	1.2	2.0
TOP-220HWNPEVB	30.0	-	0.6	1.2	1.5	36.0	-	0.5	1.0	1.5

参考型式例

2MY-2HWM：電動機一体型トロコイドポンプ　3相AC200V

200W: TOP-2MY200-2**HWM
400W: TOP-2MY400-2**HWM
750W: TOP-2MY750-2**HWM
1500W(1.5KW): TOP-2MY1500-2**HWM

2MY-2HWMP：電動機一体型トロコイドポンプ　3相AC200V

200W: TOP-2MY200-2**HWMP
400W: TOP-2MY400-2**HWMP
750W: TOP-2MY750-2**HWMP
1500W(1.5KW): TOP-2MY1500-2**HWMP

2MY-2HWNPE：電動機一体型トロコイドポンプ　3相AC200V

200W: TOP-2MY200-2**HWNPE
400W: TOP-2MY400-2**HWNPE
750W: TOP-2MY750-2**HWNPE
1500W(1.5KW): TOP-2MY1500-2**HWNPE

低粘度用トロコイドポンプ：2HTシリーズ

2HT: ポンプ単体
※軽油・灯油・重油用トロコイドポンプ

仕様

型式	ポンプ軸回転あたりの吐出量(cm³/rev)	ボンプ軸回転あたりの吐出量(理論値)(L/min)		使用可能な最大吐出圧力(MPa)	最高回転数(min^-1)	概略質量(kg)
型式	ポンプ軸回転あたりの吐出量(cm³/rev)	1500min^-1	1800min^-1	使用可能な最大吐出圧力(MPa)	最高回転数(min^-1)	概略質量(kg)
TOP-203HT	2.8	4.2	5.0	0.7	1,800.0	3.5 (3.9)
TOP-204HT	4.0	6.0	7.2	0.7	1,800.0	3.6 (4.0)
TOP-206HT	6.0	9.0	10.8	0.7	1,800.0	3.8 (4.2)
TOP-20BHT	8.0	12.0	14.4	0.7	1,800.0	4.0 (4.4)
TOP-210HT	10.0	15.0	18.0	0.7	1,800.0	4.1 (4.6)
TOP-212HT	12.0	18.0	21.6	0.7	1,800.0	4.3 (4.7)
TOP-216HT	16.0	24.0	28.8	0.7	1,800.0	4.6 (5.1)
TOP-220HT	20.0	30.0	36.0	0.7	1,800.0	5.0 (5.5)

参考型式例

2MY-2HTM：電動機一体型トロコイドポンプ　3相AC200V

200W: TOP-2MY200-2**HTM
400W: TOP-2MY400-2**HTM
750W: TOP-2MY750-2**HTM
1500W(1.5KW): TOP-2MY1500-2**HTM

燃料ポンプ　GD-VK/GD-Ｈシリーズ

GD-VKシリーズ: ※VK=軽油、灯油、A重油用
GD-Hシリーズ: ※H=重油用

仕様

型式		吐出量（cc/rev)	理論吐出量（L/min)		最大吐出圧力（MPa）		最高回転数（rpm）
型式		吐出量（cc/rev)	1500rpm	1800rpm	VK	H	最高回転数（rpm）
202VK	202H	2.0	3.0	3.6	2.0	4.0	3600
203VK	203H	2.8	4.2	5.0	2.0	4.0	3600
204VK	204H	3.6	5.4	6.4	2.0	4.0	3600
206VK	206H	5.6	8.4	10.0	2.0	4.0	3600
208VK	208H	7.6	11.4	13.6	2.0	4.0	1800
210VK	210H	9.6	14.4	17.2	2.0	4.0	1800

ルーナリーポンプ　大容量・高粘度用

GPL-150VB(150cm3/rev)
GPL-200VB(200cm3/rev)
GPL-250VB(250cm3/rev)

仕様

GPL-150VB

形式	ポンプ軸一回転あたりの吐出量 cm³/rev	ポンプ軸回転数あたりの吐出量(理論値）L/min		使用可能な最大吐出圧力 MPa	最高回転数 min^-1	概略質量 kg
形式	ポンプ軸一回転あたりの吐出量 cm³/rev	1000min^-1	1200min^-1		最高回転数 min^-1	概略質量 kg
150	150	180	1.0	1160	38.9
GPL-200VB	200	200	240	1.0	1160	40.3
GPL-250VB	250	250	300	1.0	1160	42.5

参考型式例

MB-GPL：ベース・カップリング取付型モーターポンプ

3700W(3.7KW): MB*3700-6-GPL-150IVB　　MB*3700-6-GPL-200IVB　　MB*3700-6-GPL-250IVB
5500W(5.5KW): MB*5500-6-GPL-150IVB　　MB*5500-6-GPL-200IVB　　MB*5500-6-GPL-250IVB
7500W(7,5KW): MB*7500-6-GPL-150IVB　　MB*7500-6-GPL-200IVB　　MB*7500-6-GPL-250IVB

リリーフバルブ

TOP-2VB(36L/min)

TOP-2VD(36L/min)

TOP-3VB(117L/min)

TOP-4VBP(340L/min)

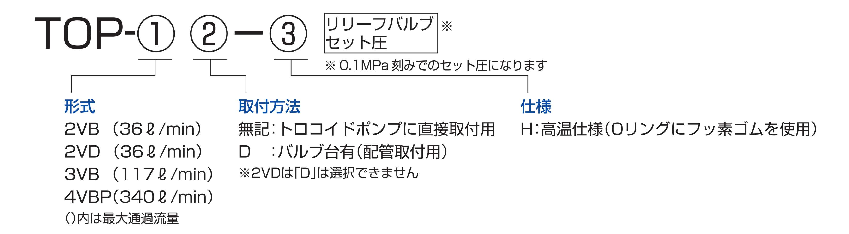

型式表記（一般潤滑油用）

濾過ポンプ：TFPシリーズ「ミクロトップ」

TFP-400-S100-2512A-※※　(単相AC100V)

TFP-400-S200-2512A-※※(単相AC200V)

用途

油圧装置タンク内オイルのコンタミ除去
建機、産業車両、産業機械のオイル交換、補給
その他油のクリーニングに。

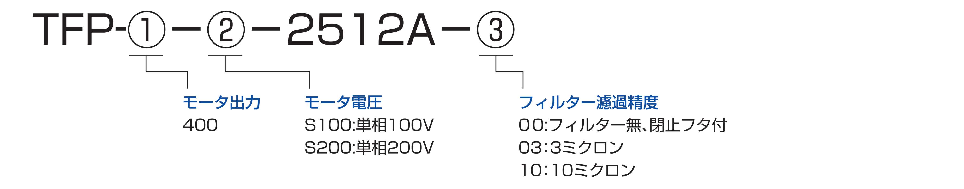

型式表記

導入事例

各種工作機械
各種一般産業機械

資料請求

日本オイルポンプ　トロコイドポンプ　カタログ

資料をダウンロードいただけます。

ダウンロードページへ
