ハイダックのアキュムレータ技術はアキュムレータの研究開発・設計・製造における45年以上の豊富な経験を反映しています。
ブラダ、ピストン、ダイアフラム、金属ベローズタイプのアキュムレータを合わせて製品群に持つハイダックは、機器またはユニットとしてほとんど全ての分野の液圧システムをサポートします。
代表的な方式としてブラダ型、ピストン型、ダイアフラム型などがあります。
ハイダックのアキュムレータはKHK認証、SELOの承認、ASME、CEの各規則に対応しており、全世界で多くの実績がございます。

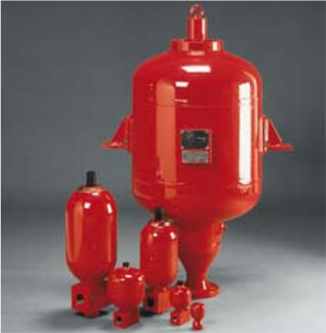

ブラダ型アキュムレータ
SB330/SB400/SB500/SB550シリーズ
柔軟なブラダゴムを搭載した油圧アキュムレータです。
このブラダは”液体部分”と”ガス部分”を仕切る役割を果たしています。
ハイダックブラダアキュムレータは溶接され、鍛造された圧力容器、アキュムレータブラダ及びバルブ（ガス側）、流体接続で構成されています。
高流量（100ℓ/秒以上）、高圧力（1000bar以上）の用途にも対応できます。
代表型式例
- ブラダ型アキュムレータSB330H型
- SB330H-*A1/112U *=公称容量(L)

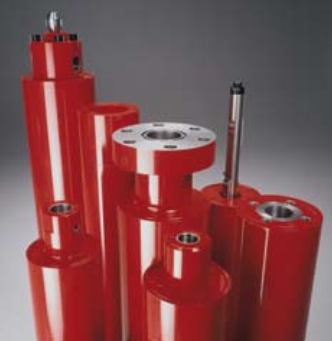

ピストン型アキュムレータ
SK280シリーズ/SK350シリーズ
窒素ガスを封入したアキュムレータは中に液体を貯えるために、ガスの圧縮性が利用されます。

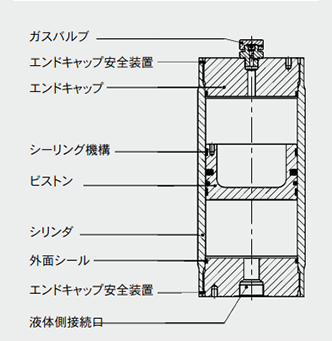

アキュムレータは"液体部分"と"ガス部分"からなり、その境界に仕切りの役割を果たす"ピストン"があります。
液体側接続部は、油圧回路に接続されおり、 回路の圧力が高まるとピストンアキュムレータは液体を吸い込み、ガスは圧縮されます。
逆に回路の圧力が下がると、圧縮ガスは膨張し、アキュムレータ内に貯えた液体を回路に押出します。
ピストンも様々なアプリケーションに対応できる様に4つの主なタイプがあり、選択可能です。
代表型式例
- ピストン型アキュムレータSK280型
- SK280-*/3218U *=公称容量(L)
ピストン型ACC関連商品
ピストン位置表示システム
- 電気リミットスイッチ
- 突き出しピストンロッド
- 超音波計測システム
- 引込みケーブル付計測システム
- 磁気フラッパー指示器
- ピストン位置検出スイッチ

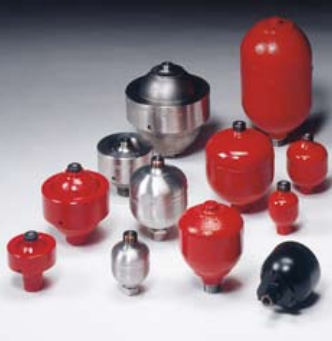

ダイヤフラム型アキュムレータ
SBO210シリーズ

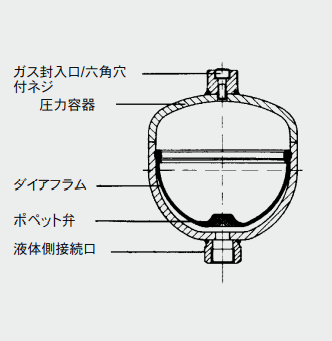

このアキュムレータは"液体部分"と "ガス部分"の境界に仕切りの役割を果たす"ダイアフラム"があります。
液体側接続部は油圧回路に接続されおり、回路の圧力が高まるとダイアフラムアキュムレータは液体を吸い込み、ガスは圧縮されます。
逆に回路の圧力が下がると、圧縮ガスは膨張し、アキュムレータ内に貯えた液体を回路に押出します。
ダイアフラムの底は硬質プラスチックのポペット弁です。
代表型式例
- ダイヤフラム型アキュムレータ
- SBO210
- ピストン型アキュムレータSK280型
- SBO210-*E1/112U *=公称容量(L)

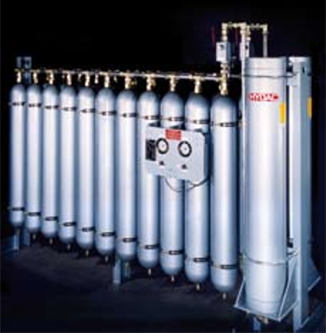

その他関連商品

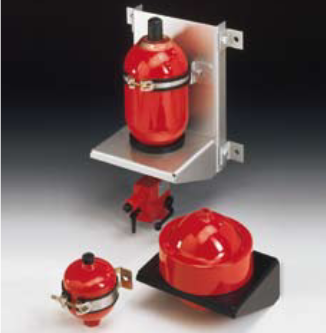

| 油圧ダンパー | ACCスタンド | ACCサポート |
|---|---|---|
SB-P/SBO-Pシリーズ |
SSシリーズ |
クランプ |
導入事例
各種産業機械
- 工作機械
- 工具駆動や工具交換用油圧をサポート
- プラスチック成形
- 型注入工程の間のエネルギーを蓄積するア キュムレータステーション
- 発電設備
- タービン制御システムに対するエネルギー供給
- 風力発電
- ピッチ制御システムのアキュムレータ
車両技術
- 産業機械と林業機械
- フロントローダー制動、除雪機の石打保護
- 建設機械
- ブレーキシステムのアキュムレータ
- クレーンと商用車両
- 移動式クレーンのブーム制動のためのアキュムレータ
プロセス技術
- 化学産業
- 注入ポンプにおけるエネルギー蓄積と脈動吸収
- 海洋／油・ガス
- バルブ閉止システムをサポートするアキュムレータ
- 精油所
- バルブ閉止時のショック吸収、パイプラインの脈動吸収

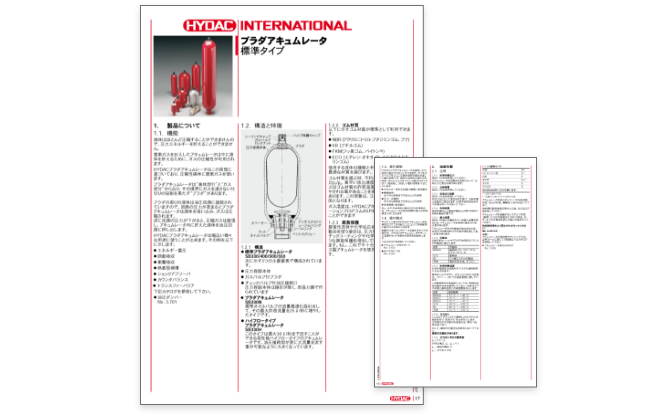

資料請求
