アキュムレータとは、日本語で蓄圧器といい、液体の圧力エネルギーを 気体の圧力エネルギーに変換して蓄えておくものです。たとえば、自動車のバッテリー(蓄電池)に相当するようなものです。
ブラダ型アキュムレータ
ピストン型アキュムレータ
アキュムレータ用途
エネルギーの蓄積（動力補償）
アキュムレータのもっとも代表的な使い方です。
遊休時間に外部からの圧力でエネルギーを貯え、必要に応じて吐出します。
緊急時の補助動力源、内燃機関のハイドロリックスタータ、アクチュエータの高速作動時におけるポンプ吐出の補助などに利用されます。
ポンプやモーターのサイズを小さくすることができるので省エネ効果があります。
ウォーターハンマー/サージ圧の吸収（衝撃緩衝）
高圧大流量のパイプラインを急激に遮断すると大きな衝撃圧が発生します。
また、アクチュエータに外部からの機械的なショックが加わると流体に振動が起こり、機器を破損させる恐れがあります。
アキュムレータはこれらの流体ショック及び機械的なショックを緩和させます。
ポンプパルセーションの減衰（脈動減衰・脈動吸収）
高圧用ピストンポンプ一連、二連、三連などの脈圧は減圧装置の諸制御を困難にさせます。
これらの脈圧や、工作機械等のシリンダの微小送りのためにおこるノッキング現象も アキュムレータで除去することができます。
漏れ補償
長時間、アクチュエータを定位置に保持する場合や、何かをクランプしている場合の漏れによる圧力ダウンをアキュムレータは緩和します。
温度変化の補償
炎天下にさらされた閉鎖ラインの圧力上昇や、逆に寒冷地の流体収縮による圧力降下をアキュムレータは補償します。
油圧バランサー
アキュムレータ内のガス圧がいわゆるウェイトの役目を果たし、マシンツールのヘッドの上下移動や、テレビカメラの上下移動などもほとんどシリンダのフリクションのみで操作することができます。
ハイドロニューマチックショックアブソーバー
車輌の車体と車輪との間のショックを吸収し、スプリングの役目を果たします。
その他種々の絞り用ロールのニューマチックスプリングとして利用され、バネに比較して疲労がなく、ショックの吸収率も優れています。
トランスファーバリヤ
異質の流体を混入させることなく、流体の一方に発生した圧力を他の一方に伝達又は移送を行う使い方です。
気体をコンプレスする圧縮機の役目をしたり、腐蝕性の流体の移送を行います。
流体の蓄積や放出によるアキュムレータの圧力変化を少なくするために、ガス室を大きくとって低差圧作動とすることもできます。
流体供給器
潤滑油の供給や携帯用油さしに利用されます。
ブラダ型

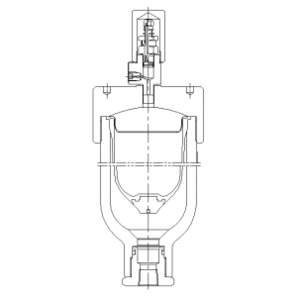

ミニオレータシリーズ：Mシリーズ
| 型式 | 最高作動圧力 |
|---|---|
| M210-**-** | 20.6MPa |
特長
ミニオレータシリーズは、最も小容量のブラダ型アキュムレータです。本体材質（ステンレス、チタン合金なども可）、ブラダ材質共、幅広い材質に対応できる為、特殊液体用ポンプの脈動吸収用にもご利用いただけます。
仕様
| M210 | |
|---|---|
| 最高作動圧力 | 20.6MPa |
| 予圧 | N２ガス |
| 予圧限度 | 最高最低作動圧力の9/10 最低最高作動圧力の1/4 |
| 取付 | オイルポートを下とする垂直取付 |
| 表面処理 | 流体＝油：パーカライジング処理 流体＝水等：カニゼンメッキ処理 |
参考型式例
M210-**-20 (NBR：鉱物油用)
M210-**-40 (IIR：リン酸エステル用)
M210-**-28 (FKM：耐薬品用)
ブラダ型

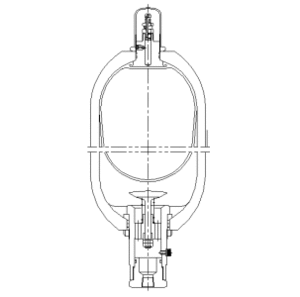

ゼネラルシリーズ：Gシリーズ
| 型式 | 最高作動圧力 |
|---|---|
| G175-**(H)-** | 17.2MPa |
| G230-**(H)-** | 22.6MPa |
| G300-**(H)-** | 29.5MPa |
| G350-**(H)-** | 34.4MPa |
特長
ゼネラルシリーズは、世界で最もポピュラーなタイプのブラダ型アキュムレータです。小容量から中容量まであり、本体材質、ブラダ材質共、幅広い材質に対応しております。動力補償・脈動吸収・衝撃緩衝など広い用途でご利用いただけます。
仕様
| G175 | G230 | G300 | G350 | |
|---|---|---|---|---|
| 最高作動圧力 | 17.2MPa | 22.6MPa | 29.5MPa | 34.4MPa |
| 予 圧 | N２ガス | |||
| 予 圧 限 度 | 最 高――最低作動圧力の9/10 最 低――最高作動圧力の1/4 | |||
| 取 付 | オイルポートを下とする垂直取付 | |||
| 表 面 処 理 | 流体＝ 油 ：パーカライジング処理 流体＝水等：カニゼンメッキ処理 | |||
ブラダ型

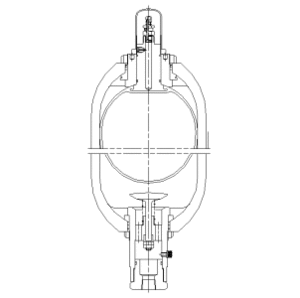

ツインオープンシリーズ：Tシリーズ
| 型式 | 最高作動圧力 |
|---|---|
| T120-***(H)-** | 11.8MPa |
| T175-***(H)-** TL175-***(H)-** | 17.2MPa |
| T230-***(H)-** TL230-***(H)-** | 22.6MPa |
| T350-***(H)-** TL350-***(H)-** | 34.4MPa |
特長
ツインオープンシリーズは、上部下部の両方向開放型のブラダ型アキュムレータで、アキュムレータ本体を装置から取外さず、上部開口部よりブラダの交換が可能です。
中容量から世界最大級の大容量まであり、大型設備の動力補償にもご利用いただけます。
ブラダ型

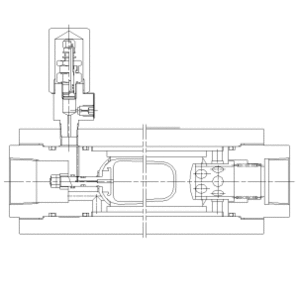

インライン型アキュムレータ：Dシリーズ
| 型式 | 最高作動圧力 |
|---|---|
| D215-0.2-**(ガス容積：0.2L) D215-1.5-**(ガス容積：1.5L) | 21MPa |
特長
インライン型アキュムレータは、流体がブラダ表面に直接接しながら流れる為、脈動吸収の効果が高いアキュムレータです。
ブラダ型

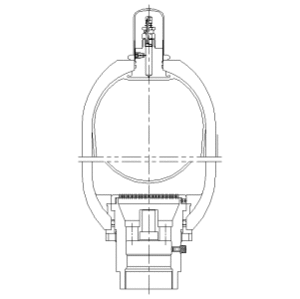

スクリーンタイプアキュムレータ：Pタイプ
| 型式 | 最高作動圧力 |
|---|---|
| G30-**P-** T30-***P-** | 3MPa |
特長
スクリーンタイプアキュムレータは、低圧用（MAX.3MPa）のポペットレスタイプのアキュムレータです。
ポペットが無い為、ブラダ底部がポペット閉鎖による噛み込みが発生しない為、水道ラインや石油化学工業のパイプライン等の衝撃緩衝、温度補償用に広くご利用いただけます。
ブラダ型

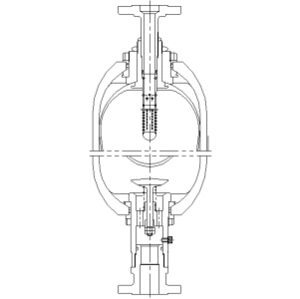

トランスファバリアアキュムレータ：Bタイプ
| 型式 | 最高作動圧力 |
|---|---|
| G175-**B-** T175-***B-** | 17.2MPa |
特長
トランスファバリアアキュムレータは、異種流体間、例えば油と水、清浄な油と汚れた油などの間での圧力伝達を行う場合に利用されます。ブラダ内部には、穴のあいたチューブが差込まれており、ブラダ内壁の１箇所に直接流体があたってブラダを破損することを防止しています。
ブラダ型
ステンレス製アキュムレータ：Sタイプ
| 型式 | 最高作動圧力 |
|---|---|
| MS210-**-** | 20.6MPa |
| GS140-**-** | 13.8MPa |
| GS70-**-** | 7MPa |
| TS70-**-** | 7MPa |
| TSL60-***-** | 6MPa |
特長
アキュムレータは最近油圧装置用としての利用の他に、水や特殊流体（例えば純度の高い洗浄水、化学薬品、衛生流体）で使用されるケースが多くなっております。そのような使用目的に最適なのがこのステンレス製アキュムレータです。チタン合金やアルミ合金製ブラダ型アキュムレータも対応可能です。
ブラダ型

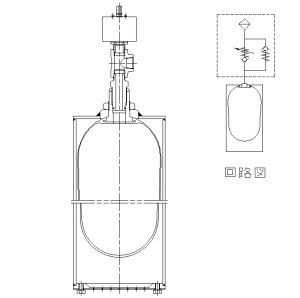

ハイドロ・ラグシリーズ：BABシリーズ
| 型式 | 最高作動圧力 |
|---|---|
| BAB** | 0.03MPa |
特長
ハイドロ・ラグは、粉塵環境や回転体の油圧装置などの密閉タンクが必要なところで使用される、タンク油量変動時の空気室空気吸排装置です。オイルタンク内を外気から遮断することが出来ます。
仕様
| 型式 | 最大吸排気量 (L) | 許容吸排気流量 Q(L/min) |
|---|---|---|
| BAB 1 | 0.8 | 47.1 |
| BAB 2.5 | 1.6 | 47.1 |
| BAB 4 | 2.4 | 47.1 |
| BAB 10 | 6.0 | 152.6 |
| BAB 20 | 11.7 | 152.6 |
| BAB 30 | 21.0 | 152.6 |
| BAB 50 | 32.0 | 152.6 |
ピストン型

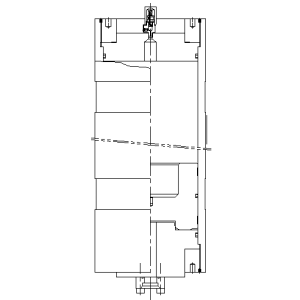

ピストン型アキュムレータ：PAシリーズ
| 型式 | 最高作動圧力 |
|---|---|
| PA230-***-** | 22.6MPa |
特長
ピストン型アキュムレータは、アキュムレータの充填ガスと加圧液体との分離にフリーピストンを利用したアキュムレータです。ブラダの破損のような突発的事故が発生しない高信頼性のアキュムレータです。ブラダ型アキュムレータでは実現できない超大型や超大流量のアキュムレータの製作も可能です。
参考型式例
PA230-***-20(NBR：鉱物油用)
PA230-***-28(FKM：耐薬品用)
ピストン型

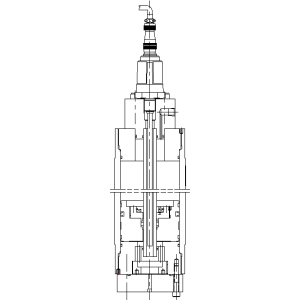

センサ付きピストン型アキュムレータ：LSタイプ
| 型式 | 最高作動圧力 |
|---|---|
| PA230-***-**-LS | 22.6MPa |
特長
センサー付ピストン型アキュムレータは、電子制御化されていく油圧システムに対応する為に、ピストン型アキュムレータのピストン位置を連続的に電気信号として出力できるように位置センサーを内蔵したアキュムレータです。アキュムレータの液体吸排流量を正確に測定が可能です。
参考型式例
PA230-***-20-LS(NBR：鉱物油用)
PA230-***-28-LS(FKM：耐薬品用)
その他アクセサリ(別売)
コアレス型ガスポート：CGタイプ
チャージングバルブ：VRタイプ
チャージングホース：TSタイプ
オイルポートフランジ：OPFシリーズ
アキュムレータ元弁：FHNシリーズ

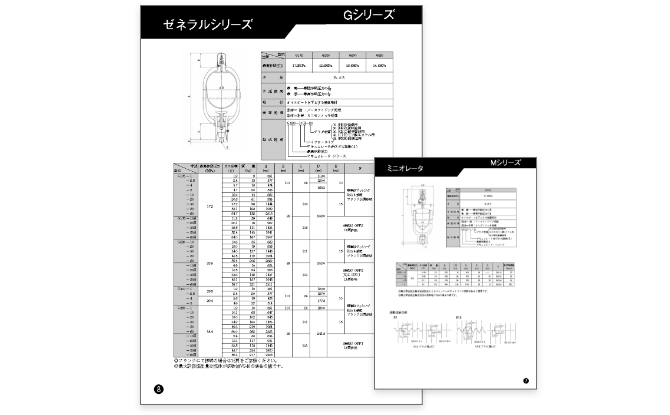

詳細情報はカタログをご確認願います。
