MFUシリーズ
フィルトレーションユニット MobileFiltration Unit MFU 15は油圧システムの充てん、小型油圧システムのフラッシング、オフライン洗浄用に使用する、携帯型サービスユニットです。 固体粒子コンタミネーションと遊離水はフィルタエレメントで除去されます。 MFU 15にはCS 1000 ContaminationSensorを取り付けることもできます。 それにより、油中の固体粒子コンタミネーションが同時に監視できます。 清浄度の結果はISO、SAEもしくはNASに準じた等級で表示されます。
- 部品およびシステムフィルタの耐用年数の改善
- 油耐用年数の延長
- 稼働率の延長
- 簡単な操作
- コンパクト設計
- ドライランニング保護有り
MFU-E | MFU-S | MFU-P | |
---|---|---|---|
最大流量 | 15 L/min | 15 L/min | 10 L/min |
ポンプタイプ | ベーンポンプ | ||
最大作動圧力 | 4.0 bar | ||
粘度範囲 | 5~350 mm2/s | 5~650 mm2/s | 5~200 mm2/s |
許容流体温度範囲 | -10℃ から 80℃ | ||
許容周囲温度範囲 | -10℃から 40℃ | ||
シール材質 | FKM (FPM, Viton®) | ||
空重量 | 14 kg | 17 kg | 16.5 kg |
推奨モデル
フィルタユニット | パーツ No. |
---|---|
MFU-15E9-SM-FE | 4263416 |
MFU-15S9-SN-FE | 4269896 |
MFU-10P9-SM-FE | 4263417 |

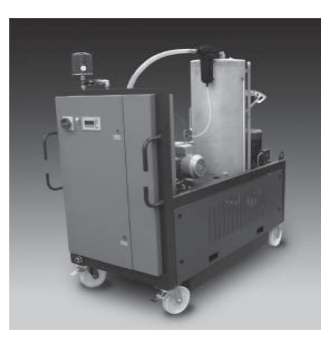

フルードアクア・モバイル FAM25/45/60/75/95 シリーズ
FAM 25/45/60/75/95 シリーズは、油圧及び潤滑油からの遊離、油溶性ガス及び遊離水と溶解水を真空脱水の原理によって分離させます。汚染物質の高い保持能力と分離能力のあるHYDACオフラインフィルタを用いることにより、ユニットのコスト削減にもなります。全てのユニットは、ユニット内の含水量を連続してモニタリング及び制御を行うアクアセンサ AS1000を搭載。固形粒子のモニタリングを行うCS1000をオプションとして装備することも可能です。高粘度または低温油の脱水性能を向上させる為にヒータの組込み、取付けが可能です(オプション)。シーメンス社製プログラムブル・ロジック・コントローラ(PLC)S7シリーズを搭載したコントロールパネルが簡単で信頼できる操作を保証します。
- 少ない残留油で高い脱水性能
- 革新的な操作コンセプト
- 簡単メンテナンス
- 含水量計測器アクアセンサ AS1000付
FAM | 25 | 45 | 60 | 75 | 95 |
---|---|---|---|---|---|
流量値 50 Hz | 約25L/min | 約45L/min | 約60L/min | 約75L/min | 約95L/min |
流量値 60 Hz | 約30L/min | 約54L/min | 約72L/min | 約90L/min | 約114L/min |
許容流体** | NBR シールに適合する流体
| ||||
シール材質 | NBR (オプション:FPM ) | ||||
ファインフィルタサイズ | OLF-10 | 1300 2600 MRF 3/11/40 | |||
ファインフィルタエレメント xxx= 濾過精度 | N10DMxxx | 1300RxxxBN4HC/-KB (-V-KB) 2600RxxxBN4HC/-KB (-V-KB) N40MRxxx | |||
入口形状 | G 1 1/2" | ||||
出口形状 | G 1" | G 1" | G 1 1/2" | G 1 1/2" | G 1 1/2" |
空重量 | 約410 kg | 約430 kg | 約550 kg | 590 kg | 約620 kg |
寸法(L x W x H ) (ヒータ付) | 1375 x 690 x1700 (1877) | 1375 x 690 x1700 (1877) | 1800 x 850x 1895(1960) | 1800 x 850 x1895 (1960) | 1800 x 850 x1895 (1960) |
導入事例
- 農業機械
- 各種建設機械
- 各種産業機械
- 風力発電用風車
- 油圧プレス

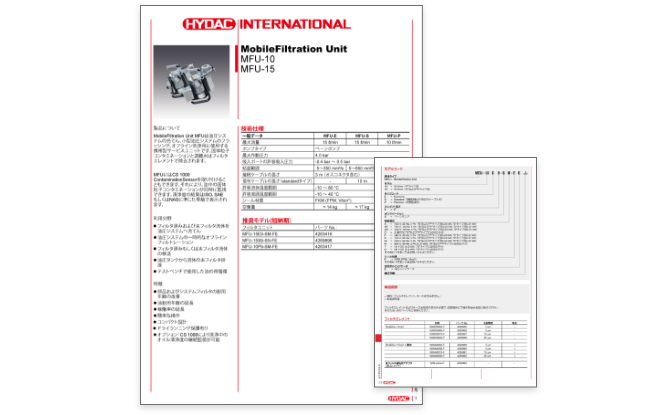

資料請求
