高精度な試験ベンチ測定のための最適解
ベアリング支持型センサやフランジ型に代わる新選択肢！

試験ベンチで一般的に使用される従来のトルク測定用シャフトには、多くの課題がありました。通常はベアリングで支持され、スリップリングを備えていることが多いため、摩耗の増加や望ましくないフォースシャント（荷重の逃げ）が発生します。さらに、支持型の測定シャフトにはベアリングブロックと両側の弾性カップリングが必要なため、試験ベンチの運用が複雑になり効率も低下します。また、ベアリングのノイズは非常に不快であり、繊細な試験用途では問題となることがあります。

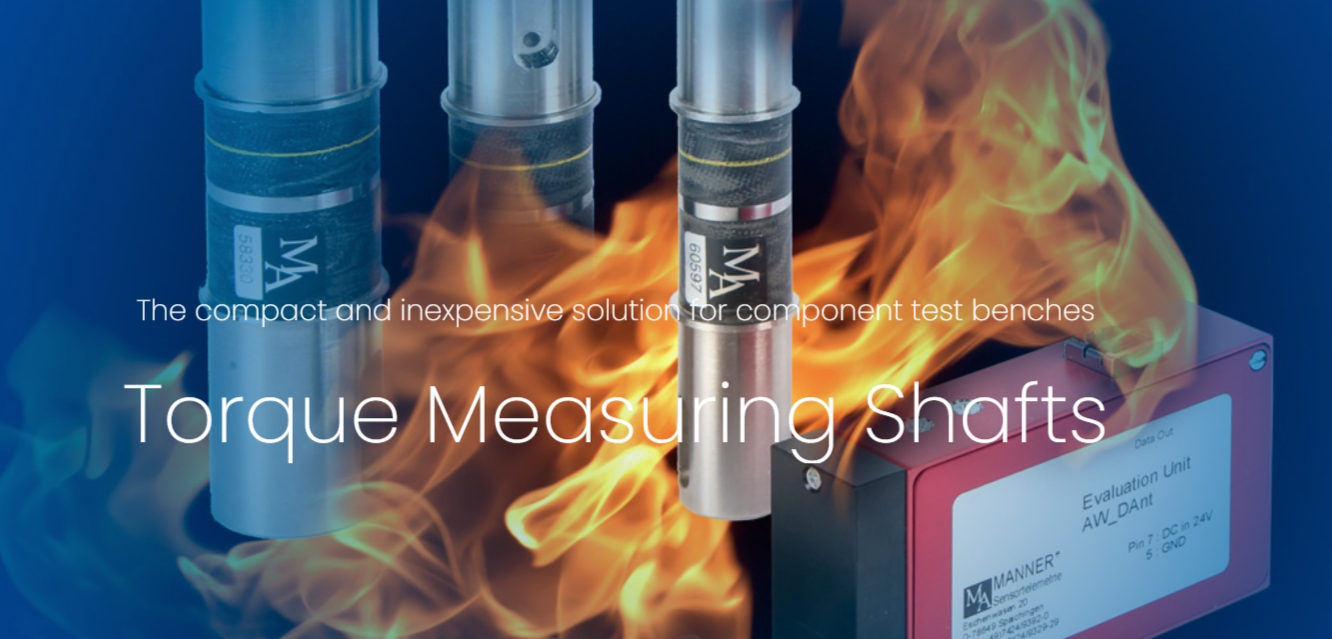

MANNER Sensortelemetrie社の「ベアリングレス・トルク測定用シャフト」は、これらに代わる優れた解決策を提供します。ベアリングとカップリングを排除することで、試験ベンチの設計がコンパクトかつ経済的になるだけでなく、測定精度も大幅に向上します。

MANNER社製ベアリングレス・トルク測定用シャフトの利点

高い測定精度

0.05%を超える基本精度を実現。従来のベアリング付きシャフトでは到達できなかった新たな基準を打ち立てます。

コンパクトな試験ベンチ設計

ベアリングブロックやカップリングが不要なため、より省スペースな設計が可能です。

高回転域での信頼性

最大150,000 rpmの回転速度に対応するよう設計されており、シャフトの振動やカップリングの問題に伴うリスクを最小限に抑えます。

トルク測定用シャフトを支えるテクノロジー

MANNER社のトルク測定用シャフトは、最先端のセンサ・テレメトリ技術に基づいています。トルク信号はひずみゲージによって記録され、シャフトに取り付けられた高精度測定アンプでデジタル化されます。このアンプは16ビットの分解能で動作し、最大10mmのアンテナギャップを介した非接触信号伝送を可能にします。これにより、半径方向（ラジアル）および軸方向（アキシアル）のどちらの設置も容易に行えます。

柔軟な搭載設計と多彩なインターフェース

このベアリングレス・トルク測定用シャフトは、シャフト系に簡単に組み込むことができます。接続には、コスト効率の高いクランピングカップリングやベローズカップリングを使用します。また、記録されたトルクデータは、CAN、EtherCAT、Ethernet、USBなどのインターフェースを通じて、アナログまたはデジタルで出力可能です。

あらゆるニーズに応えるカスタマイズ・ソリューション

MANNER Sensortelemetrie社のエンジニアリング・エキスパートが、最適なトルク測定用シャフトの選定と統合についてアドバイスいたします。同社は、測定範囲1 Nmから1 kNmまでの試験ベンチ用特殊ベアリングレス・トルク変換器を提供しています。これらは極めて低い慣性、高い回転安定性、そして既存システムへの容易な統合を特徴としています。

MANNER Sensortelemetrie社の革新的なトルク測定用シャフトを選択し、試験ベンチ用途における高精度、高信頼性、そして経済的なソリューションのメリットを実感してください。
