電磁弁（ボッシュレックスロス）

ボッシュ レックスロス
電磁弁（ボッシュレックスロス）

電磁弁WE6/WE10シリーズ／電磁弁WEH10～32シリーズ／ポペット弁SED/SEWシリーズ　

ボッシュレックスロスの方向切換弁はポペット弁のM-SEシリーズとWE/WMのスプール弁からなり、6サイズから32サイズまで豊富なラインナップです。高い信頼性と欧州規格適合や豊富なオプションが特徴です。

電磁切換弁：WE6シリーズ・WE10シリーズ

特長

形式 WE の電磁弁はソレノイド操作形方向切換弁です。 油の起動、停止および方向を制御します。
4ポート/ 3ポジション、 4ポート/2ポジションまたは3ポート/2ポジション
高性能ソレノイド
取り外し可能コイル付き油浸式 DC または AC ソレノイド
ソレノイドコイルは 90°毎回転可能。あるコイルは、圧力部を開けずに交換可能
電気接続は各コイルへ、あるいはセンタターミナルボックスへ
手動操作ボタン付
スプール位置検出



WE6シリーズ

サイズ：6
シリ－ズ：6X
定格圧力：35MPa
定格流量：80L/min(DC)　60L/min(AC)

仕様

油圧仕様
定格圧力 – ポートA、B、P MPa [psi] 35 [5076]
– ポート T MPa [psi] 21 [3050] (DC); 16 [2320] (AC)
シンボル A および B の場合、ポート T をドレン配管してください
定格流量 l/min [US gpm] 80 [21] (DC); 60 [15.8] (AC)
切換部の面積 (スプール中立時) – シンボル Q mm2 開口面積の約 6 %
– シンボル W mm2 開口面積の約 3 %
油圧作動油 以下の表を参照
作動油温度範囲 ℃ [℉] –30 ～ +80 [–22 ～ +176] (NBR シール)
–15 ～ +80 [–4 ～ +176](FKM シール)
粘度範囲 mm2/s [SUS] 2.8 ～ 500 [35 ～ 2320]
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 クラス 20/18/15 1)
電気仕様
電源の種類 直流 交流 50/60 Hz
使用可能な電圧 2)
(AC ソレノイドの形式表示については、以下を参照)		 V 12、24、96、205 [12、24] 5) 100、110、200、230
許容電圧範囲 (定格電圧) % ±10
消費電力 W 30 –
保持電力 VA – 50
起動電力 VA – 220
負荷サイクル % 100（連続）
ISO 6403 に準拠した切換時間 3) – オン ms 25 ～ 45 10 ～ 20
– オフ ms 10 ～ 25 15 ～ 40
最大切換頻度 回/時間 15000 7200
コイルの最高表面温度 4) 120 [248] 180 [356]
DIN EN 60529 に
準拠した保護種類		 – コネクタ "K4"、"K72L"、"K73L" 付き IP 65 (コネクタを取り付けてロックした状態)
– コネクタ "C4" 付き IP 66A (コネクタを取り付けてロックした状態)
– コネクタ "K40" 付き IP 69K (コネクタを取り付けてロックした状態)

型式例

※電気接続：DINコネクタ形(コネクタ別売)

スプール記号 交流電源AC対応/直流ソレノイド(G***) 直流電源DC対応/直流ソレノイド (G***)
D 4WE6D6X/EG***N9K4+整流器付DINコネクタ 4WE6D6X/EG***N9K4+DINコネクタ
E 4WE6E6X/EG***N9K4+整流器付DINコネクタ 4WE6E6X/EG***N9K4+DINコネクタ
H 4WE6H6X/EG***N9K4+整流器付DINコネクタ 4WE6H6X/EG***N9K4+DINコネクタ
J 4WE6J6X/EG***N9K4+整流器付DINコネクタ 4WE6J6X/EG***N9K4+DINコネクタ
  • その他スプール記号も多数ございます。
  • 交流電源ACの対応についてご注意ください。
    • 電気接続がDINコネクタ仕様の場合：直流ソレノイド(DC)仕様+整流器付DINコネクタ
    • 電気接続がセンターターミナル仕様の場合：整流器付直流ソレノイド(DC)仕様
      【参考型式例】4WE6*6X/E W***R N9 D(J)L*

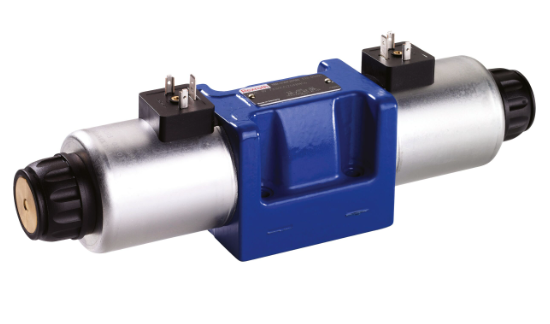

WE10シリーズ

サイズ：10
シリ－ズ：5X
定格圧力：35MPa
定格流量：160L/min-DC　120L/min-AC

※ 詳細仕様はカタログをダウンロードいただき、ご確認ください。

特長

  • 4 ポート/3 ポジション、4 ポート/2 ポジションまたは 3 ポート/2ポジション
  • ISO 4401-05-04-0-05 に準拠したポートパターン
  • 高性能ソレノイドを搭載し、コイルは 90°毎の回転が可能
  • オプションで (PWM制御付) コネクタ形アンプがあります。(高速スイッチアンプ、省エネルギー)
  • 手動操作ボタン付選択可能
  • 低電圧指令 2014/35/EU に準拠した CE に適合、
    > 50VAC または > 75VDC 用
  • UR マーク付きのコイルを選択可能
  • CSA C22.2 No. 139-13 による認定を取得可能

参考型式例 WE10-5Xシリーズ

※電気接続：DINコネクタ形(コネクタ別売)

スプール記号 交流電源AC対応/直流ソレノイド(G***) 直流電源DC対応/直流ソレノイド(G***)
D 4WE10D5X/EG***N9K4/M+整流器付DINコネクタ 4WE10D5X/EG***N9K4/M+DINコネクタ
E 4WE10E5X/EG***N9K4/M+整流器付DINコネクタ 4WE10E5X/EG***N9K4/M+DINコネクタ
H 4WE10H5X/EG***N9K4/M+整流器付DINコネクタ 4WE10H5X/EG***N9K4/M+DINコネクタ
J 4WE10J5X/EG***N9K4/M+整流器付DINコネクタ 4WE10J5X/EG***N9K4/M+DINコネクタ
  • その他スプール記号も多数ございます。
  • 交流電源ACの対応についてご注意ください。
    • 電気接続がDINコネクタ仕様の場合：直流ソレノイド(DC)仕様+整流器付DINコネクタ
    • 電気接続がセンターターミナル仕様の場合：整流器付直流ソレノイド(DC)仕様
      【参考型式例】4WE10*5X/E W***R N9 D(J)L* /M

電磁操作式ダイレクト形ポペット弁

形式 M-.SEの電磁弁は, 電磁操作式ダイレクト形ポペット弁です。
長時間の圧力保持後でも確実な切換え
取り外し可能なコイル付き油浸式DC ソレノイド
(整流器の使用により AC 電源での使用可能)
ソレノイドコイルは 90°毎に回転可能
コイルは、 圧力部を開けずに交換可能
その他の電気接続については、 カタログ 08010 を参照
手動操作ボタン付き
誘導式位置検出スイッチ (非接触)、 カタログ 24830 を参照



M-SED6シリーズ

サイズ：6
シリーズ：1X
定格圧力：35MPa
最大流量：25L/min

仕様

下記範囲外の仕様については、お問い合わせください。

一般仕様
質量 ‒ 3 ポート、2 ポジションポペット弁 kg 2.0
‒ 4 ポート、2 ポジションポペット弁 kg 3.5
取付方向 制限なし
周囲温度範囲 ℃ ‒30～+50 (NBR シール)
‒20～+50(FKM シール)
油圧仕様
定格圧力 MPa 7 ページの限界流量線図参照
定格流量 l/min 40
油圧作動油 DIN 51524 に準拠した石油系作動油 (HL、HLP) 1)、VDMA 24568 に準拠した生分解性油圧作 動油 (カタログ 90221 も参照)、HETG (植物系作動油) 1)、 HEPG (ポリグリコール系) 2)、HEES (エステル系) 2)、他の 油圧作動油についてはお問い合わせください。
油温範囲 ℃ ‒30～+80 (NBR シール)
‒20～+80 (FKM シール)
粘度範囲 mm2/s 2.8～500
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 クラス 20/18/15 3)
電気仕様
電圧の種類 直流 交流
電圧 4) V 12、24、42、96、110、 205、220 整流器を使用してのみ使 用可能 (12 ページを参照)
許容電圧範囲 (定格電圧) % ±10
消費電力 W 30
通電時間 % 100
ISO 6403 に準拠した切換時間 ‒ オン ms 25～60 (整流器なし) 30～70 (整流器付き)
‒ オフ ms 10～20 (整流器なし) 30～70 (整流器付き)
最大切換頻度 ‒ 使用圧力 :S 35 MPa 回/時間 15000
‒ 使用圧力 > 35 MPa 回/時間 3600
DIN EN 60529 に準拠した保護種類 IP 65 (コネクタを取り付けてロックした状態）
コイルの最高表面温度 5) ℃ 120

1) NBR シールおよび FKM シールに適用
2) FKM シールのみに適用
3) 構成部品に指定されている清浄度基準を、油圧システムで順守する必要があります。 効果的なろ過作用によって故障が防止され、同時に構成部品の寿命が延びます。
フィルタの選択については、カタログ 50070、750076、50081、50086、50087 および 50088 を参照してください。
4) 特殊電圧はご相談ください。
5) ソレノイドコイルの表面温度については、規格 ISO 13732-1および EN 982 を順守する必要があります。

電気接続時、保護接地線 (PE ) を適切に接続してください。

型式例

シンボル記号 直流DC (G***)
PK M-2SED6PK1X/350CG***N9K4
NK M-2SED6NK1X/350CG***N9K4
UK M-3SED6UK1X/350CG***N9K4
CK M-3SED6CK1X/350CG***N9K4
D M-4SED6D1X/350CG***N9K4
Y M-4SED6Y1X/350CG***N9K4


M-SED10シリーズ

サイズ：10
シリーズ：1X
定格圧力：35MPa
定格流量：40L/min

仕様

下記範囲外の仕様については、お問い合わせください。

一般仕様
質量 ‒ 3 ポート、2 ポジションポペット弁 kg 2.6
‒ 4 ポート、2 ポジションポペット弁 kg 3.9
取付方向 制限なし
周囲温度範囲 ℃ ‒30～+50 (NBR シール)
‒20～+50 (FKM シール)
油圧仕様
定格圧力 MPa 8 ページの限界流量を参照
定格流量 l/min 40
油圧作動油 DIN 51524 に準拠した石油系作動油 (HL、HLP) 1)、 VDMA 24568 に準拠した生分解性作動油 (カタログ 90221 も参照)、HETG (植物系作動油) 1)、HEPG (ポリグリコール系) 2)、HEES (エステル系) 2)、その他の油圧作動油 についてはお問い合わせください。
油温範囲 ℃ ‒30～+80(NBR シール)
‒20～+80 (FKM シール)
粘度範囲 mm2/s 2.8～500
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠し た清浄度基準 クラス 20/18/15 3)
電気仕様
電源の種類 直流 交流
電圧 4) V 12、24、42、96、110、 205、220 整流器を使用してのみ使用可 能 (3 ページを参照)
許容電圧範囲 (定格電圧) % ±10
消費電力 W 30
負荷サイクル % 100
ISO 6403 に準拠した切換時間 ‒ オン ms 20～50
‒ オフ ms 5～25 (整流器なし) 30～50 (整流器付き)
最大切換頻度 回/時間 15000
DIN EN 60529 に準拠した保護種類 IP 65 (コネクタを取り付けてロックした状態)
コイルの最高表面温度 5) ℃ 150

1) NBR シールおよび FKM シールに適用
2) FKM シールのみに適用
3) 構成部品に指定されている清浄度基準を、油圧システムで順守する必要があります。 効果的なろ過作用によって故障が防止され、同時に構成部品の寿命が延びます。
フィルタの選択については、カタログ 50070、 50076、 50081、50086、 50087 および 50088 を参照してください。
4) 特殊電圧はご相談ください。
5) ソレノイドコイルの表面温度については、規格 ISO 13732-1および EN 982 に遵守する必要があります。

電気接続時、保護接地線 (PE ) を適切に接続してください。

型式例

シンボル記号 直流DC (G***)
UK M-3SED10UK1X/350CG***N9K4
CK M-3SED10CK1X/350CG***N9K4
D M-4SED10D1X/350CG***N9K4
Y M-4SED10Y1X/350CG***N9K4


M-SEW10シリーズ

サイズ：10
シリーズ： 1X
定格圧： 42/63MPa
定格流量：40L/min

仕様

油圧仕様
定格圧力 MPa 7 ページの限界流量線図参照
定格流量 l/min 40
油圧作動油 DIN 51524 に準拠した石油系作動油 (HL、HLP) 1)、VDMA 24568 に準拠した生分解性油圧作 動油 (カタログ 90221 も参照)、HETG (植物系作動油) 1)、 HEPG (ポリグリコール系) 2)、HEES (エステル系) 2)、他の 油圧作動油についてはお問い合わせください。
油温範囲 ℃ ‒30～+80 (NBR シール)
‒20～+80(FKM シール)
粘度範囲 mm2/s 2.8～500
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 クラス 20/18/15 3)
電気仕様
電圧の種類 直流 交流
電圧 4) V 12、24、42、96、110、205、220 整流器を使用してのみ使 用可能 (12 ページを参照)
許容電圧範囲 (定格電圧) % ±10
消費電力 W 30
通電時間 % 100
ISO 6403 に準拠した切換時間 ‒ オン ms 25～60 (整流器なし) 30～70 (整流器付き)
‒ オフ ms 10～20 (整流器なし) 30～70 (整流器付き)
最大切換頻度 ‒ 使用圧力 :S 35 MPa 回/時間 15000
‒ 使用圧力 > 35 MPa 回/時間 3600
DIN EN 60529 に準拠した保護種類 IP 65 (コネクタを取り付けてロックした状態）
コイルの最高表面温度 5) ℃ 120

型式例

シンボル記号 直流DC (G***)
U M-3SEW10U1X/***MG***N9K4
C M-3SEW10C1X/***MG***N9K4
D M-4SEW10D1X/***MG***N9K4
Y M-4SEW10Y1X/***MG***N9K4

電磁操作方向切換弁：WEHシリーズ　油圧操作方向切換弁：WHシリーズ

特長

4ポート/3ポジション、4ポート/2ポジション、3ポート/2ポジション

操作の種類（内部または外部パイロット制御）
※電磁・油圧操作式 (形式：WEH) ※油圧操作式 (形式：WH)

ガスケット取付形
ISO 4401 および NFPA T3.5.1 R2 に準拠したポートパターン
スプリングセンタまたはプレッシャセンタ、スプリングオフセットまたはプレッシャオフセット
油浸式DCまたはACソレノイドを選択可能
電気接続は各コイル、またはセンタターミナルボックスへ

オプション
※手動操作ボタン
※切換速度調整
※メインバルブ P ポートにパイロット用チェック弁
※ストローク調整および/またはスプール位置検出モニタ

WEHシリーズ

サイズ：10～32
シリーズ：4X、6X、7X
定格圧力：35MPa
定格流量：1100L/min

バルブ形式WEHは、電磁・油圧操作式方向切換弁です。流れの起動、停止および方向を制御します。



仕様

WEHシリーズ

一般仕様
サイズ 10 16 25 "W.H 25" 32
質量（約） ▶ 片ソレノイド付き kg [lbs] 6.4 [14.1] 8.5 [18.7] 17.6 [38.8] 17.6 [38.8]
▶ 両ソレノイド付き、スプリングセンタ kg [lbs] 6.8 [15.0] 8.9 [19.6] 19.0 [41.9] 41.0 [90.4]
▶ 両ソレノイド付き、プレッシャセンタ kg [lbs] 6.8 [15.0] 8.9 [19.6] 19.0 [41.9] 41.0 [90.4]
▶ 油圧操作式 (形式 WH...) kg [lbs] 5.5 [12.1] 7.3 [16.1] 16.5 [36.4] 39.5 [87.1]
▶ 切換速度調整 "S" および "S2" kg [lbs] 0.8 [1.8] 0.8 [1.8] 0.8 [1.8] 0.8 [1.8]
▶ 減圧弁 "D3" kg [lbs] 0.4 [0.9] 0.4 [0.9] 0.4 [0.9] 0.4 [0.9]
取付方向 任意。プレッシャオフセット "H" 、スプールシンボル A、B、C、D、K、Z、Yは水平。外力が無く、コンタミを気にする場合は、水平を推奨します。
周囲温度範囲 ▶ 石油系作動油 ℃[℉] –20～+70 [–4～+158] (NBR シール) –15～+70 [+5～+158] (FKM シール)
▶ 難燃性作動油HFC ℃[℉] –20～+50 [–4～+122]
保管温度範囲 ℃[℉] +5～+40 [+41～+104]
表面処理 (バルブ本体) 塗装皮膜、膜厚最大 100 µm
EN ISO 13849 に準拠した MTTFd 値 年数 100 (形式 WEH)、150 (形式 WH) (詳細については、カタログ 08012 を参照)
油圧仕様
定格圧力
▶ ポートP, A, B		 形式 W.H MPa [psi] 28 [4061] 28 [4061] 28 [4061] 28 [4061]
形式 H-W.H MPa [psi] 35 [5076] 35 [5076] 35 [5076] 35 [5076]
▶ ポートT 外部ドレン Y 形式 W.H MPa [psi] 28 [4061] 25 [3626] 25 [3626] 25 [3626]
形式 H-W.H 31.5 [4568] 25 [3626] 25 [3626] 25 [3626]
内部ドレン Y 1) 形式 H-WEH, WEH MPa [psi] DCの場合21　[3046]、ACの場合 16 [2320]
▶ ポートY 外部ドレン 形式 H-WEH, WEH MPa [psi] DCの場合21　[3046]、ACの場合 16 [2320]
形式 WH, H-WH MPa [psi] 25 [3626] 25 [3626] 25 [3626] 25 [3626]
油圧作動油 15 ページの表を参照
作動油温度範囲 (バルブの各ポートで) 3) ℃[℉] –20～+80 [–4～+176] (NBR シール) –15～+80 [+5～+176] (FKM シール) –20～+50 [–4～+122] (HFC 油圧作動油)
粘度範囲 mm2/s [SUS] 2.8～500 [35～2320]
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 クラス 20/18/15 2)
油圧仕様
サイズ 10 16 25 "W.H 25" 32
最高パイロット圧力4) MPa [psi] 25 [3626] 25 [3626] 25 [3626] 25 [3626]
最低パイロット圧力
▶外部パイロット X (すべてのシンボル)、内部パイロット(シンボル D、K、E、J、L、M、Q、R、U、Wのみ)
3ポジション、スプリングセンタ 形式 H-.W.H… MPa [psi] 1.2 [174] 1.4 [203] 1.3 [188] 0.85 [123]
形式 W.H... MPa [psi] 1.2 [174] 1.4 [203] 1.3 [188] 0.85 [123]
3ポジション、プレッシャセンタ MPa [psi] – 1.4 [203] 1.8 [261] 0.85 [123]
2ポジション、スプリングオフセット 形式 H-W.H... MPa [psi] 1.0 [145] 1.4 [203] 1.3 [188] 1.0 [145]
形式 W.H... MPa [psi] 1.0 [145] 1.4 [203] 1.3 [188] 1.0 [145]
2ポジション、プレッシャオフセット MPa [psi] 0.7 [101] 1.4 [203] 0.8 [116] 0.5 [72]
▶内部パイロット X (形式 WEH のみ)(シンボル C, F, G, H, P, T, V, Z, S の場合5)) MPa [psi] 0.75 [109]6) 0.45 [65]7) 0.45 [65]7) 0.45 [65]7)
中立位置の開口面積 シンボル Q, V, W の場合
シンボルQ A–T、B–T mm2[インチ2] 13 [0.02] 32 [0.05] 83 [0.129] 78 [0.121]
シンボルV P– A、P – B mm2[インチ2] 13 [0.02] 32 [0.05] 83 [0.129] 73 [0.113]
A– T、B – T mm2[インチ2] 13 [0.02] 32 [0.05] 83 [0.129] 84 [0.13]
シンボルW A–T、B–T mm2[インチ2] 2.4 [0.004] 6 [0.009] 14 [0.022] 20 [0.031]
油圧仕様
サイズ 10 16 25"W.H25" 32
切換のためのパイロット容積
▶ 3ポジション、スプリングセンタ cm3 [inch3] 2.04 [0.124] 5.72 [0.349] 14.2 [0.866] 29.4 [1.794]
▶ 2 ポジション cm3 [inch3] 4.08 [0.249] 11.45 [0.699] 28.4 [1.733] 58.8 [3.588]
▶ 3ポジション、プレッシャセンタ
中立位置から切換位置 "a" へ 形式 WH cm3 [inch3] – 2.83 [0.173] 7.15 [0.436] 14.4 [0.879]
形式 WEH cm3 [inch3] – 2.83 [0.173] 7.15 [0.436] 14.4 [0.879]
切換位置 "a" から中立位置へ 形式 WH cm3 [inch3] – 5.72 [0.349] 14.18 [0.865] 29.4 [1.794]
形式 WEH cm3 [inch3] – 2.9 [0.177] 7.0 [0.427] 15.1 [0.921]
中立位置から切換位置 "b" へ 形式 WH cm3 [inch3] – 5.72 [0.349] 14.18 [0.865] 29.4 [1.794]
形式 WEH cm3 [inch3] – 5.72 [0.349] 14.15 [0.863] 29.4 [1.794]
切換位置 "b"から中立位置へ 形式 WH cm3 [inch3] – 8.55 [0.522] 19.88 [1.213] 43.8 [2.673]
形式 WEH cm3 [inch3] – 2.83 [0.173] 5.73 [0.349] 14.4 [0.879]
最小切換時間のパイロット流量(約) l/min [US gpm] 35 [9.2] 35 [9.2] 35 [9.2] 45 [11.9]


型式例

電磁切換弁WEH10-4Xシリーズ

※電気接続：DINコネクタ形(コネクタ別売)

スプール記号 交流電源AC対応/直流ソレノイド(G***) 直流電源DC対応/直流ソレノイド (G***)
D H-4WEH10D4X/6EG***N9****K4+整流器付DINコネクタ H-4WEH10D4X/6EG***N9****K4+DINコネクタ
E H-4WEH10E4X/6EG***N9****K4+整流器付DINコネクタ H-4WEH10E4X/6EG***N9****K4+DINコネクタ
H H-4WEH10H4X/6EG***N9****K4+整流器付DINコネクタ H-4WEH10H4X/6EG***N9****K4+DINコネクタ
J H-4WEH10J4X/6EG***N9****K4+整流器付DINコネクタ H-4WEH10J4X/6EG***N9****K4+DINコネクタ
  • 上記以外のスプール記号も多数ございます。
  • 交流電源ACの対応についてご注意ください。
    • 電気接続がDINコネクタ仕様の場合：直流ソレノイド(DC)仕様+整流器付DINコネクタ
    • 電気接続がセンターターミナル仕様の場合：整流器付直流ソレノイド(DC)仕様
      【参考型式例】H-4WEH10*4X/6E W***R N9**** D(J)L*
  • 高圧形の内部パイロットの場合はオリフィス(B10)及び減圧弁(D3)付が必須。
    【参考型式例】 H- 4WEH10*4X/6EG***N9 E(T) ****/ B10D3

電磁切換弁WEH16-7Xシリーズ

※電気接続：DINコネクタ形(コネクタ別売)

スプール記号 交流電源AC対応/直流ソレノイド(G***) 直流電源DC対応/直流ソレノイド (G***)
D H-4WEH16D7X/6EG***N9****K4+整流器付DINコネクタ H-4WEH16D7X/6EG***N9****K4+DINコネクタ
E H-4WEH16E7X/6EG***N9****K4+整流器付DINコネクタ H-4WEH16E7X/6EG***N9****K4+DINコネクタ
H H-4WEH16H7X/6EG***N9****K4+整流器付DINコネクタ H-4WEH16H7X/6EG***N9****K4+DINコネクタ
J H-4WEH16J7X/6EG***N9****K4+整流器付DINコネクタ H-4WEH16J7X/6EG***N9****K4+DINコネクタ
  • 上記以外のスプール記号も多数ございます。
  • 交流電源ACの対応についてご注意ください。
    • 電気接続がDINコネクタ仕様の場合：直流ソレノイド(DC)仕様+整流器付DINコネクタ
    • 電気接続がセンターターミナル仕様の場合：整流器付直流ソレノイド(DC)仕様
      【参考型式例】H-4WEH16*7X/6E W***R N9**** D(J)L*
  • 高圧形の内部パイロットの場合はオリフィス(B10)及び減圧弁(D3)付が必須。
    【参考型式例】 H- 4WEH16*7X/6EG***N9 E(T) ****/ B10D3

電磁切換弁H-WEH25-6Xシリーズ

※電気接続：DINコネクタ形(コネクタ別売)

スプール記号 交流電源AC対応/直流ソレノイド(G***) 直流電源DC対応/直流ソレノイド (G***)
D H-4WEH25D6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH25D6X/6EG***N9****K4+DINコネクタ
E H-4WEH25E6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH25E6X/6EG***N9****K4+DINコネクタ
H H-4WEH25H6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH25H6X/6EG***N9****K4+DINコネクタ
J H-4WEH25J6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH25J6X/6EG***N9****K4+DINコネクタ
  • 上記以外のスプール記号も多数ございます。
  • 交流電源ACの対応についてご注意ください。
    • 電気接続がDINコネクタ仕様の場合：直流ソレノイド(DC)仕様+整流器付DINコネクタ
    • 電気接続がセンターターミナル仕様の場合：整流器付直流ソレノイド(DC)仕様
      【参考型式例】H-4WEH25*6X/6E W***R N9**** D(J)L*
  • 高圧形の内部パイロットの場合はオリフィス(B10)及び減圧弁(D3)付が必須。
    【参考型式例】 H- 4WEH25*6X/6EG***N9 E(T) ****/ B10D3

電磁切換弁H-WEH32-6Xシリーズ

※電気接続：DINコネクタ形(コネクタ別売)

スプール記号 交流電源AC対応/直流ソレノイド(G***) 直流電源DC対応/直流ソレノイド (G***)
D H-4WEH32D6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH32D6X/6EG***N9****K4+DINコネクタ
E H-4WEH32E6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH32E6X/6EG***N9****K4+DINコネクタ
H H-4WEH32H6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH32H6X/6EG***N9****K4+DINコネクタ
J H-4WEH32J6X/6EG***N9****K4+整流器付DINコネクタ H-4WEH32J6X/6EG***N9****K4+DINコネクタ
  • 上記以外のスプール記号も多数ございます。
  • 交流電源ACの対応についてご注意ください。
    • 電気接続がDINコネクタ仕様の場合：直流ソレノイド(DC)仕様+整流器付DINコネクタ
    • 電気接続がセンターターミナル仕様の場合：整流器付直流ソレノイド(DC)仕様
      【参考型式例】H-4WEH32*6X/6E W***R N9**** D(J)L*
  • 高圧形の内部パイロットの場合はオリフィス(B10)及び減圧弁(D3)付が必須。
    【参考型式例】 H- 4WEH32*6X/6EG***N9 E(T) ****/ B10D3

油圧式切換弁：WHシリーズ

スプール記号 16サイズ 25サイズ 32サイズ
D H-4WH16D7X/ H-4WH25D6X/ H-4WH32D6X/
E H-4WH16E7X/ H-4WH25E6X/ H-4WH32E6X/
H H-4WH16H7X/ H-4WH25H6X/ H-4WH32H6X/
J H-4WH16J7X/ H-4WH25J6X/ H-4WH32J6X/
  • 上記以外のスプール記号も多数ございます。

詳細情報はカタログをご確認願います。

導入事例

工作機械、一般産業機械、製鉄機械、鍛圧機械、スクラップ機械、建設機械、農業機械、特装車両など

資料請求

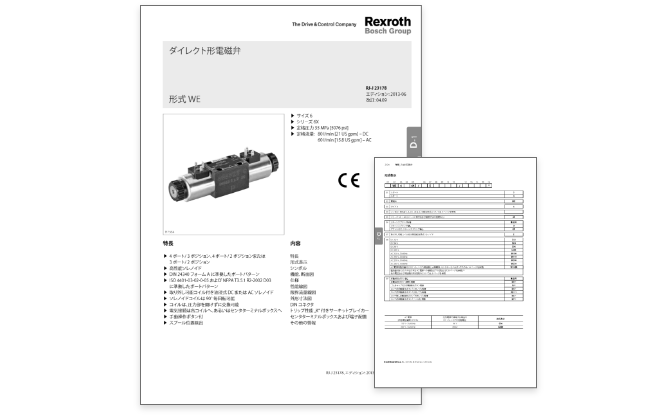

ボッシュレックスロス　電磁弁　カタログ（2018年版）

資料をダウンロードいただけます。

ダウンロードページへ

お問い合わせ

製品の仕様について、価格・お見積り・納期についてのご確認や、導入検討のためのご相談、デモのご依頼など、お気軽にお問合せください。

貴社/団体名必須
部署名/役職名
お名前必須
電話番号必須
e-mail必須
郵便番号必須
 ※ハイフン不要
住所必須
お問い合わせ内容必須

プライバシーポリシー

株式会社マツイ（以下「当社」）は、以下のとおり個人情報保護方針を定め、個人情報保護の仕組みを構築し、全従業員に個人情報保護の重要性の認識と取組みを徹底させることにより、個人情報の保護を推進致します。

個人情報の管理
当社は、お客さまの個人情報を正確かつ最新の状態に保ち、個人情報への不正アクセス・紛失・破損・改ざん・漏洩などを防止する為に厳重な対策、管理を実施いたします。 また、お客様の個人情報をできる限り、正確で最新の内容に保つよう努めます。

個人情報の利用目的
お客さまからお預かりした個人情報は、当社からのご連絡や業務のご案内やご質問に対する回答として、電子メールや資料のご送付に利用いたします。

個人情報の第三者への開示・提供
当社は、お客さまよりお預かりした個人情報を適切に管理し、お客さまの同意がある場合、または、お客さまが希望されるサービスを行なうために当社が業務を委託する業者に対して開示する場合、その他法令に基づき開示することが必要である場合を除き、個人情報を第三者に開示いたしません。

安全管理装置の徹底
当社は、個人情報の紛失、破壊、改ざん及び漏えい等を防止するため、不正アクセス対策、コンピュータウイルス対策など、必要かつ適切な情報セキュリティ対策を講じます。

個人情報の照会
お客さまがご本人の個人情報の照会・修正・削除などをご希望される場合には、ご本人であることを確認の上、対応させていただきます。

見直し
当社は、本プライバシーポリシーに基づき、個人情報の保護に関する社内規定を整備し、当社の役員・従業員等に対し、個人情報の取扱いについて明確な方針を示し、お客様の個人情報の保護に努め、個人情報の保護が十分に行われているか内容を適宜見直し、その改善に努めます。

お問い合せ
当社の個人情報の取扱に関するお問い合せは下記までご連絡ください。

株式会社マツイ
〒106-8641東京都港区麻布台２丁目４－７
TEL: 03-3586-4141　 FAX: 03-3224-2410

製品情報

電磁弁
