電磁方向切換弁は、任意な位置で流れ方向を変え、 流れを止め制御します。機能はシリンダの動作方向の決定、または油圧モーターの回転方向を制御することです。
電磁弁/ソレノイドバルブ(サイズ：CETOP-3)
取付規格：ISO 4401-AB-03-4-A、CETOP-3/NFPA D03(旧D01)、 DIN 24340(NG6)
付属部品(別売)

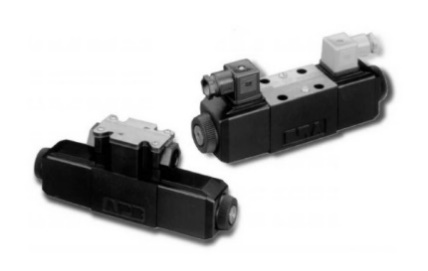

小型電磁方向切換弁CETOP-3：DG4V-3-60/DG4V-3S-60シリーズ
スタンダードモデル
型式：DG4V-3-60
サイズ：CETOP-3/NG6
最高使用圧力：35MPa(350bar)
タンクライン許容背圧：21MPa(210bar)
最大流量：80L/min
型式：DG4V-3S-60
サイズ：CETOP-3/NG6
最高使用圧力：35MPa(350bar)
タンクライン許容背圧：10MPa(100bar)
最大流量：40L/min
特長
電力消費量の増加が少なく、強力な油圧システムの効率的なコントロール。
強いパワーと重量とのサイズ比による据付け後コストとスペースの節約。
システム効率の増加：スプールと内径の改良により実現。
豊富なコネクタ形状と取付位置の組合せによる柔軟性。
シールを変える必要性がない
あらゆる流体に対応します。
2000万サイクルテストで実証された耐久性により、より高いマシンの生産性と、より高い持続運転を可能にします。
油圧システムから漏出なしで、簡単にソレノイドコイルを変えることができます。
コンパクトで、費用効率がよいシステム設計。ビッカーズ・システムスタックTMバルブとサブプレートと共に使用できます。
仕様
| 特性 | 標準タイプ DG4V-3S | 高性能タイプ DG4V-3 | |||
|---|---|---|---|---|---|
| 圧力リミット | P/A、Bポート | 35.0MPa (350 bar)■ | 35.0MPa (350 bar) | ||
| Tポート：スプールインジケータスイッチタイプ | |||||
| S3、S4、S5 | N/A | 1.0 MPa (10 bar) | |||
| S6 | N/A | 21.0MPa (210 bar) | |||
| その他 | 10.0MPa (100 bar) | 21.0MPa (210 bar) | |||
| 定格流量 | 性能データのページ参照 | 性能データのページ参照 | |||
| 相対負荷時間率 | Continuous; ED = 100% | Continuous; ED = 100% | |||
| 保護形式 | |||||
| ISO 4400 | IEC 144 class IP65 | IEC 144 class IP65 | |||
| SP1 – シングル・スペード端子 6.3 mm | IEC 760 | IEC 760 | |||
| SP2 – ダブル・スペード端子 6.3 mm | IEC 760 | IEC 760 | |||
| コイル巻線 | H種 | H種 | |||
| リード線 (F***型) | H種 | H種 | |||
| 密閉型コイル | F種 | F種 | |||
| 許容電圧変動 | |||||
| 最大 | 温度制限参照 | 温度制限参照 | |||
| 最低 | 定格 90% | 定格 90% | |||
| 応答時間 (電圧100%時) | |||||
| スプールタイプ：2C | |||||
| 流量設定 P-A, B-T | 20 L/min | 40 L/min | |||
| 圧力設定 | 17.5MPa (175 bar) | 17.5MPa (175 bar) | |||
| AC (～) 励磁時 | 18 ms | 15 ms | |||
| AC (～) 非励磁時 | 32 ms | 23 ms | |||
| DC (＝) 励磁時 | 60 ms | 45 ms | |||
| DC (＝) 非励磁時 | 40 ms | 28 ms | |||
| 交流タイプ、消費電力 (モデルコードで記載されたコイル) | 初期VA ▲ (RMS) | 保持VA (RMS) | 初期VA (RMS) | 保持VA (RMS) | |
| 標準コイル | 単一周波数、 AC 50 Hz | 225 | 39 | 265 | 54 |
| ２重周波数、 50HZ | 265 | 49 | 280 | 61 | |
| ２重周波数、 60 HZ | 260 | 48 | 300 | 58 | |
| 低電力用コイル “BL”、 “DL”： (スプリングなし“N”デテントモデル以外) | ２重周波数、 50 Hz | - | - | 170 | 37 |
| ２重周波数、 60 Hz | - | - | 190 | 37 | |
| 直流タイプ、消費電力 定格電圧・20℃(68゜F) | |||||
| 標準コイル | 12V、 “G”型 | 30W | - | 30W | - |
| 24V、 “H”型 | 30W | - | 30W | - | |
| 低電力用コイル | 12V、 “GL”型 | - | - | 18W | - |
| 24V、 “HL”型 | - | - | 18W | - | |
■ バルブが21.0MPa(210 bar)より高い圧力で頻繁な切り換えのない状態で使用されるアプリケーションにお勧めです。
▲ 最初の半回転 ： アーマチュアは完全に引っ込みます。
スプール別参考型式例
※米国規格表示例
2位置電磁弁(デテント)：DG4V-3(S)-*N-(V)M-U-***-6X
2位置電磁弁(Sol-B)：DG4V-3(S)-*A-(V)M-U-***-6X
2位置電磁弁(Sol-A)：DG4V-3(S)-*AL-(V)M-U-***-6X(左側組付)
2位置電磁弁(Sol-B)：DG4V-3(S)-*B-(V)M-U-***-6X
2位置電磁弁(Sol-A)：DG4V-3(S)-*BL-(V)M-U-***-6X(左側組付)
3位置電磁弁(スプリングセンタ)：DG4V-3(S)-*C-(V)M-U-***-6X
小型電磁切換弁CETOP-3：DG4V-3S-EN490シリーズ
車両モデル
型式：DG4V-3S-EN490
サイズ：CETOP-3/NG6
最高使用圧力：35MPa(350bar)
タンクライン許容背圧：21MPa(210bar)
最大流量：40L/min
特長
スタンダードモデルDG4V-3S-60シリーズから拡張され、特殊記号”EN490”シリーズとして区別されます。
高タンク圧対応のデザインです。タンク背圧は210bar(3000psi)まで可能です。DG4V-3の高タンク背圧アプリケーションの置換に最適です。
温度、振動、熱の上昇/低下、衝撃試験、耐水、塩水噴霧、絶縁耐力テストに関するOEM仕様を満たします。
新しいコイルデザインによる高い熱衝撃と衝撃抵抗により、コイルの周りのフレームは、高い強さを確実にしました。
逆電磁力(EMF)からPLCsやサーキット板を保護するため成型されたサージキラー/ダイオードの対応もできます。
多種にわたる手動のオーバーライドオプションが取付可能です。プレーン、耐水、手動ラッチ・最小量の圧力損失、傷に強いオーバーライドシール、高信頼性、複数の電源の接続、およびサービス性に優れています。
スプール別参考型式例
※米国規格表示例
2位置電磁弁(デテント)：DG4V-3S-*N-(V)M-***-*7-6X-EN490
2位置電磁弁(Sol-B)：DG4V-3S-*A-(V)M-***-*7-6X-EN490
2位置電磁弁(Sol-A)：DG4V-3S-*AL-(V)M-***-*7-6X-EN490 (左側組付)
2位置電磁弁(Sol-B)：DG4V-3S-*B-(V)M-***-*7-6X-EN490
2位置電磁弁(Sol-A)：DG4V-3S-*BL-(V)M-***-*7-6X-EN490 (左側組付)
3位置電磁弁(スプリングセンタ)：DG4V-3S-*C-(V)M-***-*7-6X-EN490
コンパクト型電磁方向切換弁CETOP-3：DG4V-3Cシリーズ
コンパクトモデル(直流ソレノイド)
特長
サイズ：CETOP-3/NG6
最高使用圧力：31.5MPa(315bar)
タンクライン許容背圧：10MPa(100bar)
最大流量：60L/min
特長
コンパクトな設計により取付性に優れており、更に低コストを実現しています。
工作機械、射出成形機等の各種産業用機械、および建設機械、特装車等の各種車両に最適です。
仕様
| 最高圧力 (P,A,B) | 31.5 MPa |
| 最高圧力 (T) | 10 MPa |
| 最大流量 | 60 L/min |
| 作動油温 | -20℃～70℃ |
| 雰囲気温度 | -20℃～50℃ |
| シール材質 | FKM (フッ素ゴム） |
| 定格電圧 | DC12V / DC24V ±10% |
| 巻線絶縁種別 | H種 （180℃） |
| 時間定格 | ED=100％（連続） |
| 保護等級 | IP65 |
| 質量 | シングル 1.45 kg |
| ダブル 2.0 kg |
スプール別参考型式例
※米国規格表示例
2位置電磁弁(Sol-B)：DG4V-3C-*A-(V)MUH5-13(DC24V)
2位置電磁弁(Sol-A)：DG4V-3C-*AL-(V)MUH5-13 (左側組付) (DC24V)
2位置電磁弁(Sol-B)：DG4V-3C-*B-(V)MUH5-13(DC24V)
2位置電磁弁(Sol-A)：DG4V-3C-*BL-(V)MUH5-13 (左側組付) (DC24V)
3位置電磁弁(スプリングセンタ)：DG4V-3C-*C-(V)MUH5-13(DC24V)
電磁切換弁CETOP-5：DG4V-5-20シリーズ
スタンダードモデル
特長
サイズ：CETOP-5/NG10
最高使用圧力：31.5MPa (315bar)
タンクライン許容背圧：21MPa(210bar)
最大流量：120 L/min (32 USgpm)
取付形式
ISO 4401 05サイズ
NFPA D02
DIN 24340 (NG10)
特長
オプションには、ISO4400(DIN43650)コネクタと手動オーバーライドがあります。
DCモデルの可変速度への変更 ： 「応答時間」セクション参照
スプリングオフセット、スプリングセンタ、デテントのアレンジメントにより多種多様なスプールタイプ
スプール別参考型式例
※米国規格表示例
2位置電磁弁(デテント)：DG4V-5-*N(J)-P-(V)M-S6-U-**6-2X
2位置電磁弁(Sol-B)：DG4V-5-*A(J)-P(V)M-S6-U-**6-2X
2位置電磁弁(Sol-A)：DG4V-5-*AL(J)-P(V)M-S6-U-**6-2X(左側組付)
2位置電磁弁(Sol-B)：DG4V-5-*B(J)-P-(V)M-S6-U-**6-2X
2位置電磁弁(Sol-A)：DG4V-5-*BL(J)-P-(V)M-S6-U-**6-2X(左側組付)
3位置電磁弁(スプリングセンタ)：DG4V-5-*C(J)-P-(V)M-S6-U-**6-2X
電気配線プラグ(インジケータライトなし)DIN43650
| 部品番号 | 識別色 | LVDT種別 | ケーブルグランド |
|---|---|---|---|
| 710775 | 黒 | B | Pg11 φ6～10mm |
| 710776 | グレー | A | Pg11 φ6～10mm |
| 458939 | グレー | LVDT | Pg7 φ3.5～6mm |

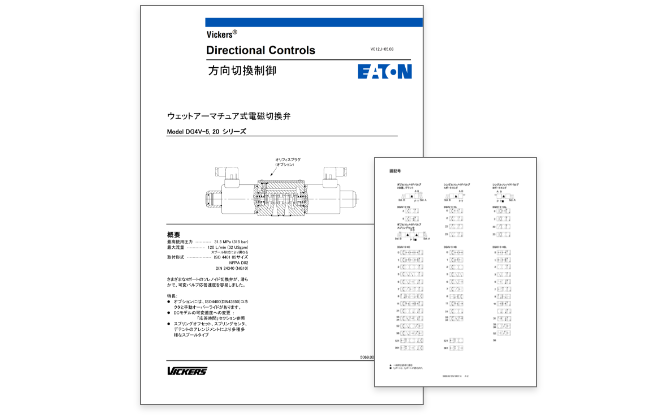

詳細情報はカタログをご確認願います。
