内田油圧機器工業時代からの長年の実績を誇る外接ギアモーターです。
高い信頼性と豊富なラインナップが特徴です。

高圧ギヤモータ:GXM0シリーズ

外接歯車型ギヤモータ

高圧
21MPaでの連続使用が可能です。
高効率
可動形サイドプレート機構により高い効率が得られます。

シャフト形状、マウンティング方式、配管方法はSAE規格との互換性があります。
取付方法はフランジマウンティング方式と、フートマウンティング方式があります。
ドライブシャフトは平行キータイプとSAEスプラインタイプを標準とします。


仕様

サイズ10152025303540
押しのけ容積 cm310.715.620.525.3330.235.140.0
トルク定数 Nm/MPa1.72.43.24.04.85.56.3
圧力 MPa定格圧力21
瞬間最高圧力25
外部ドレン許容排圧0.3
回転数 min-1最低400
最高3000
PQ値ストレートシャフト1200
SAEスプラインシャフト1500
質量 kgフランジマウンティング形8.28.89.29.59.910.210.5
フート2

型式例

押しのけ容積(cc/rev)フートマウンティングSAE"A" 2ボルトSAE"B" 4ボルト
10.7cc/rev-GXM0-*0C10CF-21GXM0-*0D10CF-21
15.6cc/revGXM0-*0A15CF-21GXM0-*0C15CF-21GXM0-*0D15CF-21
20.5cc/rev-GXM0-*0C20CF-21GXM0-*0D20CF-21
25.3cc/revGXM0-*0A25CF-21GXM0-*0C25CF-21GXM0-*0D25CF-21
30.2cc/revGXM0-*0A30CF-21GXM0-*0C30CF-21GXM0-*0D30CF-21
35.1cc/rev-GXM0-*0C35CF-21GXM0-*0D35CF-21
40.0cc/rev-GXM0-*0C40CF-21GXM0-*0D40CF-21


高圧ギヤモータ:GPMシリーズ

GPMギヤモータは、GPPギヤポンプとともに、土木・建機・荷役用機械、特装車、そして舶用機械などの厳しい使用環境と苛酷な使用条件に耐える"重負荷"形ギヤモータとして長年の実績を築いてきました。
本体構造は前フレーム、ギヤハウジング、ポートエンドカバー3つにわかれており、独特の中間フレーム(ベアリングキャリア)を使用することにより、多連化が容易です。
モータのマウンティング、出力軸、配管フランジとも全てSAE規格を採用し、互換性と使い易さを誇ります。

定格圧力:17.5MPa
GPM1モデル 30~100サイズ
GPM2モデル 100~200サイズ


仕様

GPM1シリーズ

サイズ304050638090100
押しのけ容積  cm331.240.549.965.581.193.6102.9
トルク定数 Nm/MPa4.9686.4497.94610.43012.91414.90416.385
圧力 MPa定格圧力17.5
瞬間最高(ピーク)21
外部ドレン許容排圧0.3
回転数 Min-1最低400
最高27002500
最大トルク(定格圧力時) Nm(kgf・m)85.4 (8.64)110.9 (11.3)136.7 (13.9)179.4 (18.3)222.1 (22.6)256.3 (26.1)281.8 (28.7)
最大出力  kW28.831.038.250.462.372.373.1
PQ値ストレートシャフト2300
SAEスプラインシャフト2300
GD2×10-4 kgf.m2シングル形18.420.723.127.030.934.136.4
多連の場合の加算値15.017.419.723.627.630.633.0
質量 Kgフランジマウンティング シングル形20.52121.5232425.225.5
多連の
場合
フロントモジュール1616.51718.519.520.721
センターモジュール1414.5151617.518.719
リアモジュール18.51919.520.52223.223.5
フート8.5

GPM2シリーズ

サイズ100125150180200
押しのけ容積  cm3104.0129.9150.7181.9202.7
トルク定数 Nm/MPa16.56120.68423.9978.96532.277
圧力 MPa定格圧力17.514
瞬間最高(ピーク)1217.5
外部ドレン許容排圧0.3
回転数 Min-1最低400
最高2300
最大トルク(定格圧力時) Nm(kgf・m)284.8 (28.9)355.8 (36.2)412.7 (41.9)396.8 (40.5)442.1 (45.2)
最大出力  kW68.285.298.695.5106.1
PQ値ストレートシャフト3000/4000
SAEスプラインシャフト3000/4000
GD2×10-4 kgf.m2シングル形73.3 80.384.7 91.793.7 100.7107.3 114.3116.4 123.4
多連の場合の加算値53.364.673.787.396.3
質量 Kgフランジマウンティング シングル形3839.5414344
多連の
場合
フロントモジュール32.233.735.237.238.2
センターモジュール2830313335
リアモジュール33.835.836.838.840.8
フート8.5

型式例

GPM1シリーズ

押しのけ容積(cc/rev)フートマウンティングSAE"C" 4ボルト
31.2cc/revGPM1-F0E30N4F-112-
40.5cc/revGPM1-F0E40B1F-112GPM1-*0C40B1F-112
49.9cc/revGPM1-F0E50B1F-112GPM1-*0C50B1F-112
65.5cc/revGPM1-F0E63B1F-112GPM1-*0C63B1F-112
81.1cc/revGPM1-F0E80B1F-112GPM1-*0C80B1F-112
93.6cc/rev--
102.9cc/revGPM1-F0E100B1F-112GPM1-*0C100B1F-112

GPM2シリーズ

押しのけ容積(cc/rev)フートマウンティングSAE"D" 4ボルト
104.0cc/rev-GPM1-B0D100B1F-111
129.9cc/revGPM1-F0E125B1F-111GPM1-B0D125B1F-111
150.7cc/revGPM1-F0E150B1F-111GPM1-B0D150B1F-111
181.9cc/rev-GPM1-B0D180B1F-111
202.7cc/rev-GPM1-B0D200B1F-111


その他付属部品(別売)

フランジ

注記:詳細情報はカタログをご確認願います。

導入事例

土木・建設・荷役用機械
特装車
舶用機械
産業機械

資料請求

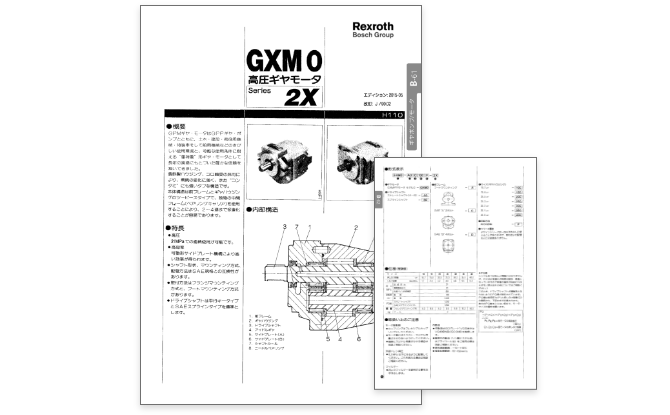

ボッシュレックスロス ギヤモーター カタログ
