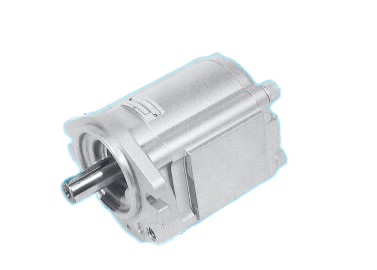

高圧・高速回転でも非常に高いモータ効率を発揮し、機種も豊富で各種産業分野に幅広く使用されています。
アルミ合金使用の設計で、軽量・コンパクトになっております。
特長
- 優れた耐久性
- 24.5MPa(250kgf/cm2)のサージ圧で100万パルス圧力にも十分な性能で応えます。
- プレッシャーローディング構造で、高効率
- MBはプレッシャーローディング構造により、漏れが少なく容積効率・機械効率ともに高い効率を発揮します。
MAは固定サイドすきまタイプのシンプルな構造と精密な仕上げ加工により、高い効率を発揮します。 - 低騒音
- 高精度のギヤー歯形と閉じ込み防水逃げ溝の適正化により、低騒音です。
- 極めて長寿命
- 特殊プレーンベアリングを採用しています。高圧・高速回転にもベアリングの焼き付きがありません。
- 軽量・コンパクト
- モータ本体はアルミ合金使用で、軽量コンパクトです。
- 豊富なバリエーション
- 広範囲のご要望に対応できるよう、多くのバリエーションを揃えています。
MAシリーズ
仕様
| 形式 | 押しのけ容積 cm3/rev. | 圧力MPa (kgf/cm2) | 回転速度 min-1 | 理論トルク N・m (kgf・m) | 質量 kg | |||
|---|---|---|---|---|---|---|---|---|
| 有効差圧 | 最高 | 最低 | 定格 | 最高 | ||||
| MA3 | 3.08 | 13.7 (140) | 17.2 (175) | 900 | 1800 | 6000 | 4.81 (0.490) | 1.62 |
| MA4 | 4.06 | 800 | 5000 | 6.34 (0.646) | 1.64 | |||
| MA5 | 6.16 | 700 | 4000 | 9.62 (0.981) | 1.66 | |||
| MA6 | 7.67 | 3500 | 11.97 (1.22) | 1.68 | ||||
| MA7 | 9.24 | 3000 | 14.43 (1.47) | 1.70 | ||||
| MA8 | 10.77 | 2500 | 16.82 (1.72) | 1.72 | ||||
型式例
- MA3AD661
- MA4AD661
- MA5AD661
- MA6AD661
- MA7AD661
- MA8AD661
MBシリーズ
仕様
| 形式 | 押しのけ容積 cm3/rev. | 圧力MPa (kgf/cm2) | 回転速度 min-1 | 理論トルク N・m (kgf・m) | 質量 kg | |||
|---|---|---|---|---|---|---|---|---|
| 有効差圧 | 最高 | 最低 | 定格 | 最高 | ||||
| MB1 | 8.0 | 20.6 (210) | 24.5 (250) | 700 | 1800 | 3000 | 12.5 (1.27) | 3.3 |
| MB2 | 10.0 | 600 | 15.6 (1.59) | 3.4 | ||||
| MB3 | 12.7 | 500 | 19.8 (2.02) | 3.5 | ||||
| MB4 | 16.0 | 400 | 25.0 (2.55) | 3.6 | ||||
| MB5 | 19.0 | 29.6 (3.02) | 3.8 | |||||
| MB6 | 22.2 | 34.6 (3.53) | 3.9 | |||||
| MB7 | 25.4 | 39.6 (4.04) | 4.1 | |||||
| MB8 | 31.8 | 17.2 (175) | 20.6 (210) | 49.6 (5.06) | 4.4 | |||
型式例
- MB3AK692
- MB4AK692
- MB5AK692
- MB6AK692
- MB7AK692
- MB8AK692
導入事例
- 土木建設機械
- 特装車両
- 産業車両
- 荷役運搬機械
- 農業・林業機械
- 漁労用機器
