建設機械向け走行、旋回、ウインチ用各種油圧モータ

GMシリーズ

特長

  • コンパクト、高効率、ケース回転
  • 高速/低速、2段階の容量で エンジン馬力を有効活用
  • ショックレスリリーフ弁、 駐車ブレーキ内蔵
  • ショベル走行用

仕様

仕様GM04VAGM06VAGM10VAGM21VAGM24VL
定格出力トルクN-m4,0205,5909,81020,60024,200
(kgf-m)(410)(570)(1,000)(2,100)(2,470)
最高出力回転数min-16060606055
減速比1/R53.7max. 68.6max. 50.11154max. 74.2
最高使用圧力MPa24.524.531.434.834.3
(kgf/cm2)(250)(250)(320)(355)(350)
油圧モータ
最大行程容積
cm3/rev21.427.555.882.8104.8
油圧モータ
最高回転速度
(小容量)
min-13,6003,9003,3103,0002,800
油圧モータ軸
駐車ブレーキ
制動トルク
N-m32.464.7120206255
(kgf-m)(3.3)(6.6)(12.3)(21)(26)
モータ重量kg435383145217
(参考)
適用ショベル重量
ton2.5~4.54~5.66~910~1414~18


RGシリーズ

特長

  • 遊星3段高減速比
  • シリーズ回路で使用可能
  • 高い負荷容量
  • クローラークレーン走行用

仕様

仕様RG12DRG16BRG20CRG25BRG35CRG45C
定格出力トルクN-m109,000151,000191,000232,000317,000424,000
(kgf-m)(11,100)(15,400)(19,500)(23,700)(32,300)(43,200)
最高出力回転数min-117.117.11010106
減速比1/R163.835130.358161.909183.528273.686349.71
最高使用圧力MPa34.334.334.334.334.334.3
(kgf/cm2)(350)(350)(350)(350)(350)(350)
油圧モータ
最大行程容積
cm3/rev147.7262.2262.2262.2262.2279.1
油圧モータ
最高回転速度
(小容量)
min-12,8002,1002,1002,1002,1002,100
油圧モータ軸
駐車ブレーキ
制動トルク
N-m426902528902528528
(kgf-m)(43.4)(92.9)(53.8)(92.0)(53.8)(53.8)
モータ重量kg4445087658411,3881,599
(参考)
適用クレーン重量
ton50~5560~7080~90100~150150~200200~280


THシリーズ

特長

  • HST対応
  • 2速高速高圧モータ
  • フラッシングバルブ内蔵
  • クローラーローダキャリア ハーベスタ走行用

仕様

仕様TH06VBTH07VBTH12VB
定格出力トルクN-m5,4396,67011,500
(kgf-m)(550)(680)(1,170)
最高出力回転数min-1130170150
減速比1/R27.94max. 24.225.77
最高使用圧力MPa34.341.234.3
(kgf/cm2)(350)(420)(350)
油圧モータ最大行程容積cm3/rev36.354.5104.8
油圧モータ最高回転速度(小容量)min-14,0003,7003,200
油圧モータ軸駐車ブレーキ
制動トルク
N-m235314657
(kgf-m)(24)(32)(67)
モータ重量kg6688145


CH-H / CH-VBシリーズ

特長

  • 低速域から高速域まで安定回転
  • ドラムインタイプ
  • 高速回転
  • 優れた微速操作性
  • 長寿命
  •  クレーンウインチ用

仕様

仕様CH04HCH10VH
定格出力トルクN-m3,9009,810
(kgf-m)(398)(1,000)
最高出力回転数min-1120100
減速比1/R27.9450.111
最高使用圧力MPa24.525.0
(kgf/cm2)(250)(255)
油圧モータ最大行程容積cm3/rev55.855.8
油圧モータ最高回転速度(小容量)min-13,3003,700
定格流量(カンバラ弁)L/min155155
油圧モータ軸駐車ブレーキ
制動トルク
N-m265265
(kgf-m)(27.0)(27.0)
モータ重量kg6684


WRDシリーズ

特長

  • 軽量・コンパクト
  • 高性能・高信頼性
  • 豊富な付属機能
  • カウンタバランス弁内蔵
  • メカニカルブレーキ内蔵
  • ウインチ用

仕様

仕様WRD010
油圧モータ最大行程容積22cm3/rev
減速比20.1
最大許容流入量70L/min
定格圧力20.6 MPa
重量軽量タイプ 26kg
標準タイプ 36kg


CSシリーズ

特長

  • 軸回転型モータ
  • コンパクト
  • 大出力トルク
  •  クレーン旋回用

仕様

仕様CS04CS05ACS09B
定格出力トルクN-m2,9403,9208,630
(kgf-m)(300)(400)(880)
最高出力回転数min-1905660
減速比1/Rmax. 71max. 87.4max. 56.173
最高使用圧力MPa24.520.631.4
(kgf/cm2)(250)(210)320
油圧モータ
最大行程容積
cm3/rev2723.655.8
油圧モータ
最高回転速度(小容量)
min-13,2003,3002,100
油圧モータ軸駐車ブレーキ
制動トルク
N-m64.764.7257
(kgf-m)(6.6)(6.6)(26.2)
モータ重量kg4559109


MFCシリーズ

特長

  • 軽量・コンパクト
  • MFC20~160はモータハウジングと減速機カバー一体構造
    シリンダとシャフトの一体化、カバーオス軸支持

  • 低騒音
  • シリンダブロックとシャフトの一体構成

  • 高効率・優れた自吸性能
  • バルブプレートの最適油圧バランスによる油通路の拡大
    ピストンの放射状配置により高効率、高自吸性を実現

  • 微操作性向上
  • 低圧時のリーク量低減、起動効率アップによる微操作性の向上

  • 豊富なオプション機能
  • ショベル旋回用

仕様

仕様MFC20MFC40MFC65MFC80MFC160MFC200MFC250
油圧モータ
最大行程容積
cm3/rev2245.564.379.2151187250
最高使用圧力MPa20.627.534.334.334.334.334.3
最高出力回転数min-13,0002,5002,1502,0001,6001,5001,350
定格出力トルクN・m621733053757168881,187
機能反転防止
ショックレス
リリーフ
超ショックレス
リリーフ
油圧タイマー
モータ重量kg15202633455877
適用ショベル質量ton4~66~88~1212~1616~2525~3636~


導入事例

  • 建設機械

資料請求

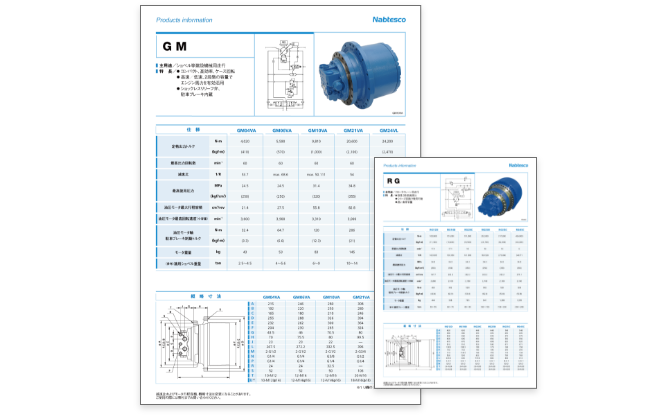

ナブテスコ ピストンモーター カタログ
