ギヤポンプ（ボッシュレックスロス）

GSP2シリーズ／GXPシリーズ／GPPシリーズ／GPP-F0Eシリーズ

内田油圧機器工業時代からの長年の実績を誇る外接ギアポンプです。
高い信頼性と豊富なラインナップが特徴です。

ギヤポンプ：GSP2シリーズ
ギヤポンプ：GXPシリーズ
ギヤポンプ：GPPシリーズ
ギヤポンプ：GPP-F0Eシリーズ

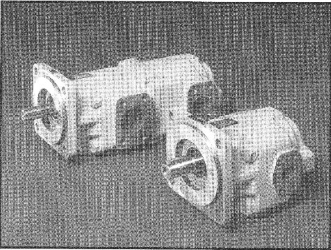

ギヤポンプ：GSP2シリーズ

外接歯車型ギヤポンプ
25MPaの高圧での連続使用ができます。
サイドフローティング方式により、ギヤサイド・クリアランスが常に最適に保持されているため、圧力の変化に関わらず高い効率が得られます。
ハウジングの合わせ面には位置決め用平行ピンの使用により、分解再組立てなど保守が容易です。
フート、フランジなどの付属品、タンデムポンプなどオプションが豊富です。

仕様

サイズ		04	06	08	12	16	22
押しのけ容積　cm³		4.5	6.5	8.6	12.1	16.2	22.4
圧力 MPa	定格圧力	25					17.5
圧力 MPa	瞬間最高圧	28					21
回転速度 min^-1	最高	2500					2000
回転速度 min^-1	最低	900		750	500
GD²×10^-4 kgf-m²	シングル形	0.9	1.1	1.3	1.7	2.1	2.7
GD²×10^-4 kgf-m²	多連の場合の加算値	1.0	1.2	1.4	1.8	2.2	2.8
質量 kg	フランジマウント形	5			5.5		6.1
質量 kg	フート	1.8

型式例

押しのけ容積(cc/rev)	右回転	左回転
4.5cc/rev	GSP2-A0S04AR-A0	GSP2-A0S04AL-A0
6.5cc/rev	GSP2-A0S06AR-A0	GSP2-A0S06AL-A0
8.6cc/rev	GSP2-A0S08AR-A0	GSP2-A0S08AL-A0
12.1cc/rev	GSP2-A0S12AR-A0	GSP2-A0S12AL-A0
16.2cc/rev	GSP2-A0S16AR-A0	GSP2-A0S16AL-A0
22.4cc/rev	GSP2-A0S22AR-A0	GSP2-A0S22AL-A0

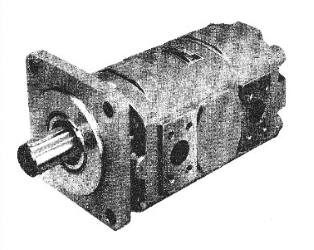

ギヤポンプ：GXPシリーズ

外接歯車型ギヤポンプ
定格圧力21MPa
GXP0シリーズ　10～40サイズ
GXP05シリーズ　40～63サイズ
GXP10シリーズ　63～125サイズ

タンデムポンプ(2連ポンプ)対応可能
トリプルポンプ(3連ポンプ)対応可能

仕様

モデル		0
サイズ		10	15	20	25	30	35	40
押しのけ容積　cm³		10.7	15.6	20.5	25.3	30.2	35.1	40.0
圧力 MPa	定格	21
圧力 MPa	瞬間最高	25
吸入圧力　MPa		-0.02～+0.3
回転数 min^-1	最高	3000
回転数 min^-1	最小	500
最大吐出量　L/min		32.1	46.8	61.5	75.9	90.6	105.3	120
PQ値 (注1)	ストレートシャフト	1200
	SAEスプラインシャフト	1500
	(コネクティング用)	(1300)
質量 Kg	シングルポンプ	8.2	8.8	9.2	9.5	9.9	10.2	10.5
	フロントモジュール	8.2	8.8	9.2	9.5	9.9	10.2	10.5
	センタモジュール	7.6	8.0	8.4	8.7	9.1	9.4	9.8
	リヤモジュール	7.6	8.0	8.4	8.7	9.1	9.4	9.8

モデル		05				10
サイズ		40	45	52	63	63	80	90	100	125
押しのけ容積　cm³		41.1	46.0	52.6	62.4	62.5	80.7	90.7	100.8	125
圧力 MPa	定格	21				21
圧力 MPa	瞬間最高	25				25
吸入圧力　MPa		-0.02～+0.3				-0.02～+0.3
回転数 min^-1	最高	2500				2500
回転数 min^-1	最小	300				300
最大吐出量　L/min		103	115	131	156	156	202	227	252	312
PQ値 (注1)	ストレートシャフト	1700 / 2200				3600
	SAEスプラインシャフト	2200 / 2800				4000
	(コネクティング用)	(2000)				(3000)
質量 Kg	シングルポンプ	15.1	15.3	15.5	15.9	22.1	23.5	24.1	26.2
	フロントモジュール	1.7	18.0	18.2	18.6	22.9	24.0	24.6	25.2	26.7
	センタモジュール	13.5	13.9	14.1	14.6	20.2	21.0	21.5	22.0	23.5
	リヤモジュール	12.7	13.0	13.3	13.8	19.8	20.4	20.9	21.4	22.9

型式例

GXP0シリーズ

押しのけ容積(cc/rev)	右回転	左回転
10.7cc/rev	GXP0-010ABR-21	GXP0-010ABL-21
15.6cc/rev	GXP0-015ABR-21	GXP0-015ABL-21
20.5cc/rev	GXP0-020ABR-21	GXP0-020ABL-21
25.3cc/rev	GXP0-025ABR-21	GXP0-025ABL-21
30.2cc/rev	GXP0-030ABR-21	GXP0-030ABL-21
35.1cc/rev	GXP0-035ABR-21	GXP0-035ABL-21
40.0cc/rev	GXP0-040ABR-21	GXP0-040ABL-21

GXP05シリーズ

押しのけ容積(cc/rev)	右回転	左回転
41.1cc/rev	GXP05-***40ABR-20	GXP05-***40ABL-20
46.0cc/rev	GXP05-***45ABR-20	GXP05-***45ABL-20
52.6cc/rev	GXP05-***52ABR-20	GXP05-***52ABL-20
62.4cc/rev	GXP05-***63ABR-20	GXP05-***63ABL-20

GXP10シリーズ

押しのけ容積(cc/rev)	右回転	左回転
62,5cc/rev	GXP10-063ABR-20	GXP10-063ABL-20
80.7cc/rev	GXP10-080ABR-20	GXP10-080ABL-20
90.7cc/rev	GXP10-090ABR-20	GXP10-090ABL-20
100.8cc/rev	GXP10-0100ABR-20	GXP10-0100ABL-20
125cc/rev	GXP10-0125ABR-20	GXP10-0125ABL-20

ギヤポンプ：GPPシリーズ

外接歯車型ギヤポンプ
定格圧力：17.5MPa
GPP1モデル　30～100サイズ
GPP2モデル　80～200サイズ

タンデムポンプ(2連ポンプ)対応可能
トリプルポンプ(3連ポンプ)対応可能

仕様

モデル		0
サイズ		10	15	20	25	30	35	40
押しのけ容積　cm³		10.7	15.6	20.5	25.3	30.2	35.1	40.0
圧力 MPa	定格圧力	17.5
圧力 MPa	瞬間最高圧力	21
吸入圧力　MPa		-0.02
回転数 min^-1	最高	4500				4000
回転数 min^-1	最小	500		350
最大吐出量　L/min		48.1	70.2	92.2	113.8	120.8	140.4	160
PQ値	ストレートシャフト	1200
PQ値	SAEスプラインシャフト	1000
質量 Kgf	シングル形	7.9	8.5	8.9	9.2	9.6	9.9	10.3
	フロントポンプ	7.9	8.5	8.9	9.2	9.6	9.9	10.3
	センタポンプ	7.3	7.7	8.1	8.4	8.8	9.1	9.5
	リヤポンプ	7.3	7.7	8.1	8.4	8.8	9.1	9.5

モデル		1
サイズ		30	40	50	52	63	80	90	100
押しのけ容積　cm³		31.2	40.5	29.9	53	66.5	81.1	93.6	102.9
圧力 MPa	定格圧力	17.5
圧力 MPa	瞬間最高圧力	21
吸入圧力　MPa		-0.02
回転数 min^-1	最高	2700							2500
回転数 min^-1	最小	300
最大吐出量　L/min		84.2	109.3	134.7	143.1	176.8	218.9	252.7	277.8
PQ値	ストレートシャフト	2300
PQ値	SAEスプラインシャフト	2300
質量 Kgf	シングル形	20.5	21	21.5	21.8	23	24	25.2	25.5
	フロントポンプ	16	16.5	17.	17.3	18.5	19.5	20.7	21
	センタポンプ	14	14.5	15	15.3	16	17.5	18.7	19
	リヤポンプ	18.5	19	19.5	19.8	20.5	22	23.2	23.5

モデル		2
サイズ		50	63	80	100	125	150	180	200
押しのけ容積　cm³		52.0	65.0	83.2	104.0	129.9	150.7	181.9	202.7
圧力 MPa	定格圧力	17.5						14
圧力 MPa	瞬間最高圧力	21						17.5
吸入圧力　MPa		-0.02
回転数 min^-1	最高	2300
回転数 min^-1	最小	300
最大吐出量　L/min		119.6	149.5	191.3	239.2	298.7	346.6	418.3	466.2
PQ値	ストレートシャフト	3000 / 4000
PQ値	SAEスプラインシャフト	3000 / 4000
質量 Kgf	シングル形	34	35	36	38	39.5	41	43	44
	フロントポンプ	28.2	29.2	30.2	32.2	33.7	35.2	37.2	36.2
	センタポンプ	24.5	25.5	26.5	28	30	31	33	35
	リヤポンプ	30.3	31.3	32.3	33.8	35.8	36.8	38.8	40.8

型式例

GPP1シリーズ

押しのけ容積(cc/rev)	右回転	左回転
31.2cc/rev	GPP1-030N4R-113	GPP1-030N4L-113
40.5cc/rev	GPP1-040A1R-113	GPP1-040A1L-113
49.9cc/rev	GPP1-050A1R-113	GPP1-050A1L-113
53.0cc/rev	GPP1-052A1R-113	GPP1-052A1L-113
65.5cc/rev	GPP1-063A1R-113	GPP1-063A1L-113
81.1cc/rev	GPP1-080A1R-113	GPP1-080A1L-113
93.6cc/rev	GPP1-090A1R-113	GPP1-090A1L-113
102.9cc/rev	GPP1-0100A1R-113	GPP1-0100A1L-113

GPP2シリーズ

押しのけ容積(cc/rev)	右回転	左回転
83.2cc/rev	GPP2-080A1R-113	GPP2-080A1L-113
104.0cc/rev	GPP2-0100A1R-113	GPP2-0100A1L-113
129.9cc/rev	GPP2-0125A1R-113	GPP2-0125A1L-113
150.7cc/rev	GPP2-0150A1R-113	GPP2-0150A1L-113
181.9cc/rev	GPP2-0180A1R-113	GPP2-0180A1L-113
202.7cc/rev	GPP2-0200A1R-113	GPP2-0200A1L-113

ギヤポンプ：GPP-F0Eシリーズ

外接歯車型ギヤポンプ
ボッシュレックスロス製ギヤポンプは、タフさが大きな特徴として、長年、建設機械のみならず舶用機械、産業機械分野においても、巾広く愛用されてきました。
ベース・カップリングに最適なL形フート付き。
高張力鋳物の使用により頑強。
重負荷用ベアリングを使用。
シャフト・シール、フローティングプレートの使用で高い容積効率。
部品点数が少なく、メンテナンス容易。

仕様

モデル			GPP1					GPP2
サイズ			40	50	63	80	100	125	150	180	200
押しのけ容積　cm³			40.5	49.9	65.5	81.1	102.9	129.9	150.7	181.9	202.7
定格圧力　MPa			17.5					17.5		14.0
吸入圧力　MPa			min. -0.02					min. -0.02
回転速度 min^-1	最高	差込みフランジ	1800	2000				1800		1500
	最高	突合せフランジ	2700				2500	2300
	最低		300					300
1500min^-1 定格圧力のとき(注1)	吐出量　L/min		54.1	66.8	89.7	115.0	146.6	178.5	209.5	257.8	290.7
1500min^-1 定格圧力のとき(注1)	入力　kW		18.6	23.6	30.3	39.1	47.1	61.8	71.7	68.8	77.1
質量　kg			29.5	30	31.5	32.5	33.5	48	49.5	51.5	52.5

型式例

GPP1-F0Eシリーズ

押しのけ容積(cc/rev)	右回転	左回転
40.5cc/rev	GPP1-F0E40A1R-113	GPP1-F0E40A1L-113
49.9cc/rev	GPP1-F0E50A1R-113	GPP1-F0E50A1L-113
65.5cc/rev	GPP1-F0E63A1R-113	GPP1-F0E63A1L-113
81.1cc/rev	GPP1-F0E80A1R-113	GPP1-F0E80A1L-113
102.9cc/rev	GPP1-F0E100A1R-113	GPP1-F0E100A1L-113

GPP2-F0Eシリーズ

押しのけ容積(cc/rev)	右回転	左回転
129.9cc/rev	GPP2-F0E125A1R-113	GPP2-F0E125A1L-113
150.7cc/rev	GPP2-F0E150A1R-113	GPP2-F0E150A1L-113
181.9cc/rev	GPP2-F0E180A1R-113	GPP2-F0E180A1L-113
202.7cc/rev	GPP2-F0E200A1R-113	GPP2-F0E200A1L-113

導入事例

土木・建設・荷役用機械
特装車
舶用機械
産業機械

資料請求

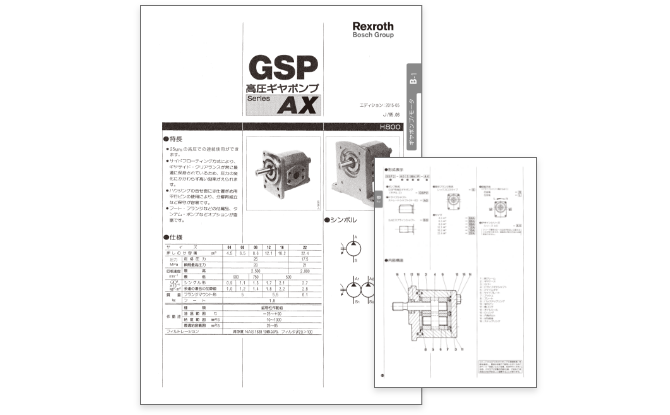

ボッシュレックスロス　ギヤポンプ　カタログ

資料をダウンロードいただけます。

ダウンロードページへ
