リリーフ弁ZDB/減圧弁ZDR/シーケンス弁ZDZ絞り弁Z2FS/フロコンZ2FRM/チェック弁Z1S/パイチェZ2S
ISO/DIN準拠の取付サイズのサンドイッチバルブは6サイズから25サイズまでラインナップされており多様な回路構成を可能にしています。
サンドイッチプレートバルブは、積層弁、スタック弁、モジュラー弁とさまざまな呼び方があります。

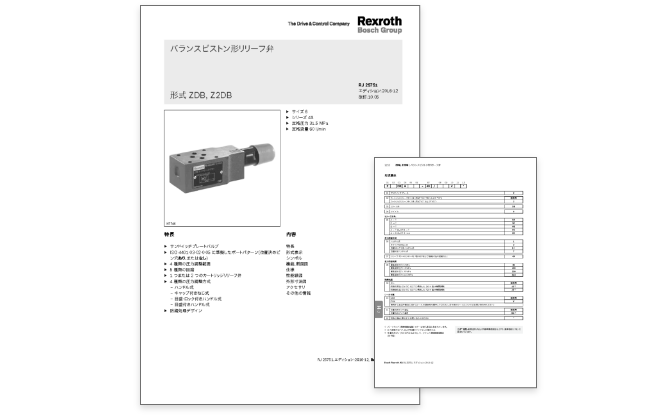

バランスピストン形リリーフ弁:ZDB6/Z2DB6シリーズ
バルブ形式ZDBおよび Z2DB は、サンドイッチプレート構造のバランスピストン形リリーフ弁です。システム圧力を制限するために使用します。
サイズ:6
シリーズ:4X
定格圧:31.5MPa
定格流量:60L/min

特長
ISO 4401-03-02-0-05 に準拠したポートパターン(位置決めピン穴あり、またはなし)
4種類の圧力調整範囲
5種類の回路
1つ(ZDB)または2つ(Z2DB)のカートリッジリリーフ弁
4種類の圧力調整方式
ハンドル式:記号1
キャップ付きねじ式:記号2
目盛・ロック付きハンドル式:記号3
目盛付きハンドル式:記号7
防錆処理デザイン
仕様
油圧仕様 | ||
---|---|---|
定格圧力 | MPa | 31.5 |
最高設定圧力 | MPa | 5、10、20、31.5 |
最高許容背圧 | MPa | 31.5 (組み込むバルブ/電磁弁の定格圧力を考慮してください) |
定格流量 | l/min | 60 |
油圧作動油 | 下表参照 | |
作動油温度範囲 | ℃ | –20~+80 |
粘度範囲 | mm2/s | 10~800 |
型式例
ZDB6シリーズ
リリーフ方向 | VA | VB | VP |
---|---|---|---|
最高圧力:5MPa | ZDB6VA*-4X/50* | ZDB6VB*-4X/50* | ZDB6VP*-4X/50* |
最高圧力:10MPa | ZDB6VA*-4X/100* | ZDB6VB*-4X/100* | ZDB6VP*-4X/100* |
最高圧力:20MPa | ZDB6VA*-4X/200* | ZDB6VB*-4X/200* | ZDB6VP*-4X/200* |
最高圧力:31.5MPa | ZDB6VA*-4X/315* | ZDB6VB*-4X/315* | ZDB6VP*-4X/315* |
Z2DB6シリーズ
リリーフ方向 | VC | VD |
---|---|---|
最高圧力:5MPa | Z2DB6VC*-4X/50* | Z2DB6VD*-4X/50* |
最高圧力:10MPa | Z2DB6VC*-4X/100* | Z2DB6VD*-4X/100* |
最高圧力:20MPa | Z2DB6VC*-4X/200* | Z2DB6VD*-4X/200* |
最高圧力:31.5MPa | Z2DB6VC*-4X/315* | Z2DB6VD*-4X/315* |
ダイレクト形減圧弁:ZDR6シリーズ
形式ZDRはサンドイッチプレート構造のダイレクト形レデューシング弁であり、2次側回路の圧力を制御します。 システム圧力を下げるために使用します
サイズ:6
シリ-ズ:4X
定格圧力:31.5MPa
定格流量:50L/min

特長
DIN 24340 A 形に準拠したポートパターン
ISO 4401-03-02-0-05 に準拠したポートパターン(位置決めピン穴あり)
4種類の圧力調整範囲
4種類の圧力調整方式:
※ハンドル式:記号1
※キャップ付ねじ式:記号2
※目盛・ロック付ハンドル式:記号3
※目盛付ハンドル式:記号7
ポート A、BまたはPを調整
チェック弁付き (形式 “A” のみ)
仕様
油圧仕様 | |||
---|---|---|---|
定格圧力 | – 入力 | MPa | 31.5 |
最大 2 次側圧力 | – 出力 | MPa | 2.5; 7.5; 15; 21 |
最大背圧 | – ポートT(Y) | MPa | 16 |
定格流量 | l/min | 50 | |
油圧作動油 | 以下の表を参照 | ||
作動油温度範囲 | ℃ | –30~+80 (NBR シール) –20~+80 (FKM シール) | |
粘度範囲 | mm2/s | 10~800 | |
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄 度基準 | クラス 20/18/15 1) |
型式例
最高設定圧力 | Aポート用 | Bポート用 | Pポート用 |
---|---|---|---|
2.5MPa | ZDR6DA*-4X/25Y(M) | ZDR6DB2-4X/25YM | ZDR6DP*-4X/25YM |
7.5MPa | ZDR6DA*-4X/75Y(M) | ZDR6DB2-4X/75YM | ZDR6DP*-4X/75YM |
15MPa | ZDR6DA*-4X/150Y(M) | ZDR6DB2-4X/150YM | ZDR6DP*-4X/150YM |
21MPa | ZDR6DA*-4X/210Y(M) | ZDR6DB2-4X/210YM | ZDR6DP*-4X/210YM |
ダイレクト形シーケンス弁:ZDZ6シリーズ
バルブ形式 ZDZ は、サンドイッチプレート構造のダイレクト形シーケンス弁です。 これは、システムの二次側の圧力を制御するのに使用されます。 DIN 24340 フォーム A (位置決めピン穴なし) に準拠したポートパターン、 (標準)
サイズ:6
シリ-ズ:4X
定格圧力:21MPa
定格流量:60L/min

特長
ISO 4401-03-02-0-05 (位置決め穴付き) に準拠したポートパターン、 (形式 .../60)
4種類の圧力調整範囲
4種類の 圧力調整方式
※ハンドル式:記号1
※キャップ付ねじ式:記号2
※目盛、 ロック付ハンドル式:記号3
※目盛付ハンドル式:記号7
チェック弁付き
仕様
油圧仕様 | |||
---|---|---|---|
定格圧力 | ‒ ポートP、A、B | MPa | 21 |
‒ ポート(Y) | MPa | 16 | |
最高設定圧力 (調整可能) | MPa | 2.5; 7.5; 15; 21 | |
最大流量 | l/min | 60 | |
油圧作動油 | DIN 51524 1)に準拠した石油系作動油 (HL、HLP)、 VDMA 24568 に準拠した生分解性作動油 (カタログ 90221 も参照)、HETG (植物系) 1)、HEPG (ポリグリコール系) 2)、HEES (エステル系) 2)、その他の油圧作動油について はお問合せください。 | ||
油温範囲 | ℃ | ‒30~+80 (NBR シール) ‒20~+80 (FKM シール) | |
粘度範囲 mm2/s | 10~800 | ||
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 | クラス 20/18/15 3) |
型式例
最高設定圧力 | Aポート用 | Pポート用 |
---|---|---|
2.5MPa | ZDZ6DA*-4X/25Y(M) | ZDZ6DP*-4X/25YM |
7.5MPa | ZDZ6DA*-4X/75Y(M) | ZDZ6DP*-4X/75YM |
15MPa | ZDZ6DA*-4X/150Y(M) | ZDZ6DP*-4X/150YM |
21MPa | ZDZ6DA*-4X/210Y(M) | ZDZ6DP*-4X/210YM |
絞り弁/スロットルチェックバルブ:Z2FS6シリーズ
バルブ形式Z2FSはサンドイッチプレート構造のスロットルチェック弁です。
1つまたは2つの制御ポートのメイン流量またはパイロット流量制御に使用します。
対称的に配置された2つのスロットルチェック弁は一方向の流れを制御し、逆方向はフリーフローで戻るようになっています。
サイズ:6
シリ-ズ:4X
定格圧力:31.5MPa
定格流量:80L/min

特長
DIN24340フォーAに準拠したポートパターン
ISO4401-03-02-0-05に準拠したポートパターン(位置決めピン穴あり)
2つの制御ポートのメイン流量またはパイロット流量制御
4つの調整方式:
※キャップ付ねじ式:記号2
※目盛、ロック付ハンドル式:記号3
※六角穴、目盛付調整ねじ式:記号5
※目盛付ハンドル式:記号7
メータイン絞りまたはメータアウト絞り用
防錆処理デザイン
仕様
油圧仕様 | ||
---|---|---|
定格圧力 | MPa | 31.5 |
定格流量 | l/min | 80 |
最大ドレン (Dp時 31.5MPa) | l/min | < 1 |
油圧作動油 | 下表参照 | |
作動油温度範囲 | ℃ | –30 ~ +80 (NBR シール) –20 ~ +80 (FKM シール) |
粘度範囲 | mm2/s | 10 ~ 800 |
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 | クラス 20/18/15 1) |
型式例
A及びBポート用 | Aポート用 | Bポート用 |
---|---|---|
Z2FS6-2-4X/2Q | Z2FS6A2-4X/2Q | Z2FS6B2-4X/2Q |
Pポート絞り弁/Pポートスロットル弁:Z1FS6Pシリーズ
サイズ:6
シリーズ:AX
定格圧力:31.5MPa
定格流量: 60L/min
質量:0.8kg

特長
Pポートの流量制御バルブです。
型式:Z1FS6P-A1
フローコントロールバルブ:Z2FRM6シリーズ
サイズ:6
シリ-ズ:2X
定格圧力:31.5MPa
定格流量:32L/min

特長
形式Z2FRM は、サンドイッチプレート構造の 2方向フローコントロール弁です。 圧力と温度変化に関係なく、一定流量を保持するために、使用されます。DIN 24340 フォームAに準拠したポートパターン
ISO 4401-03-02-0-05 に準拠したポートパターン
(位置決めピン穴あり)
1つまたは2つの流量制御カートリッジ
六角穴付きねじ式流量調整
仕様
油圧仕様 | |||
---|---|---|---|
定格圧力 | MPa | 31.5 | |
最小作動差圧 | –qV max 時 | MPa | 1.8 |
–qV min 時 | MPa | 0.7 | |
流量制御精度、最大 Dp= 31.5 MPa | % | ±3 (qV max) | |
定格流量 | – 最大 | l/min | 6; 32 |
– 最小 | cm3/min | 50; 250 | |
油圧作動油 | 下表を参照 | ||
油温範囲 | ℃ | –20~+80 | |
粘度範囲 | mm2/s | 10~800 | |
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 | クラス 20/18/15 1) |
型式例
最大流量 | Aポート用 | Bポート用 | A及びBポート用 | Tポート用 |
---|---|---|---|---|
6L/min | Z2FRM6AB2-2X/6QRV | Z2FRM6BB2-2X/6QRV | Z2FRM6CB2-2X/6QRV | Z2FRM6TB2-2X/6QRV |
32L/min | Z2FRM6AB2-2X/32QRV | Z2FRM6BB2-2X/32QRV | Z2FRM6CB2-2X/32QRV | Z2FRM6TB2-2X/32QRV |
チェック弁:Z1S6シリーズ
形式Z1Sは、サンドイッチプレートタイプのダイレクト形チェック弁です。このチェック弁は1方向を漏れなしでブロックし、反対方向はフリーフローが可能です。
サイズ:6
シリ-ズ:4X
定格圧力:35MPa
定格流量:40L/min

特長
縦型サンドイッチプレートバルブ
※アングルタイプ
※スルータイプ
ISO▶4401-03-02-0-05およびNFPAT3.5.1R2-2002D03に準拠したポートパターン
1または2ポートのさまざまなチェック機能
高性能プラスチック製ポペットによる漏れの減少
バルブ表面の防錆処理が可能
ゲージポート付き
仕様
油圧仕様 | ||
---|---|---|
定格圧力 | MPa [psi] | 35 [5076] |
クラッキング圧力 | MPa [psi] | 0.05、0.15、0.3、0.5 [7.25、21.76、43.51、72.52] |
定格流量 | l/min [US gpm] | 40 [10.57] |
油圧作動油 | 以下の表を参照 | |
作動油温度範囲 | ℃ [℉] | –20~+80 [–4~+176] |
粘度範囲 | mm2/s [SUS] | 2.8~500 [35~2320] |
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 | クラス 20/18/15 1) |
型式例
流れの方向記号 | A | B | C | D |
---|---|---|---|---|
05:0.05MPa | Z1S6A05-4X/V | Z1S6B05-4X/V | Z1S6C05-4X/V | Z1S6D05-4X/V |
15:0.15MPa | - | - | - | - |
30:0.3MPa | - | Z1S6B30-4X/V | Z1S6C30-4X/V | Z1S6D30-4X/V |
50:0.5MPa | - | - | Z1S6C50-4X/V | Z1S6D50-4X/V |
流れの方向記号 | E | F | P | T |
---|---|---|---|---|
05:0.05MPa | Z1S6E05-4X/V | Z1S6F05-4X/V | Z1S6P05-4X/V | Z1S6T05-4X/V |
15:0.15MPa | - | - | - | - |
30:0.3MPa | - | - | Z1S6P30-4X/V | Z1S6T30-4X/V |
50:0.5MPa | - | - | Z1S6P50-4X/V | Z1S6T50-4X/V |
パイロットチェック弁:Z2S6シリーズ
形式Z2Sは、サンドイッチプレート構造のパイロットチェック弁です。1つまたは2つの制御ポートを漏れ無しでブロックさせるために使用され、長い停止時間にも使用可能です。
サイズ:6
シリーズ:6X
定格圧力:31.5MPa
定格流量:60L/min

特長
DIN24340フォームAに準拠したポートパターン▶(位置決めピン穴なし)
ISO4401-03-02-0-05およびNFPAT3.5.1R2-2002D03(位置決めピン穴付き)に準拠したポートパターン
1つまたは2つのポートを漏れ無しでブロック
何種類ものクラッキング圧力
デコンプレッション付き
チェック弁キットは別手配
特殊仕様は、お問い合わせください。
仕様
油圧仕様 | |||
---|---|---|---|
定格圧力 | MPa [psi] | 31.5 [4568] | |
フリーフロー時のクラッキング圧力 | 7ページの性能線図を参照 | ||
定格流量 | L/min [US gpm] | 60 [15.8] | |
流れの方向 | 3ページのシンボルを参照 | ||
油圧作動油 | 以下の表を参照 | ||
作動油温度範囲(バルブ作動ポートで) | ℃[℉] | -30~+80 [-22~+176] (NBRシール) -20~+80 [-4~+176] (FKMシール) | |
粘度範囲 | mm2/s [SUS] | 2.8~500 [35 2320] | |
油圧作動油の最大許容汚染度 ISO 4406(c)に準拠した清浄度基準 | クラス 20/18/15 1) | ||
面積比 | デコンプレッションなし | A1/A2~1/3.5 (断面図4ページを参照) | |
デコンプレッション付き | A3/A2~1/12.5 (断面図5ページを参照) | ||
“SO60”形式 | A1/A4~1/7 (断面図5ページを参照) |
型式例
クラッキング圧力 | A及びBポート用 | Aポート用 | Bポート用 |
---|---|---|---|
1:0.15MPa | Z2S6-1-6X/ | Z2S6A1-6X/ | Z2S6B1-6X/ |
2:0.3MPa | Z2S6-2-6X/ | Z2S6A2-6X/ | Z2S6B2-6X/ |
3:0.6MPa | Z2S6-3-6X/ | Z2S6A3-6X/ | Z2S6B3-6X/ |
その他製品
ブロッキングプレート:ZP6-001
バイパスプレート:ZP6-002
ゲージブロック(ABポート用):ZP6-003
ゲージブロック(PTポート用):ZP6-004
補足事項
6サイズ以外の製品ラインナップもございます。
詳細情報はカタログをご確認願います。
導入事例
工作機械、一般産業機械、製鉄機械、鍛圧機械、スクラップ機械、建設機械、農業機械、特装車両など
