サンドイッチ弁10.16.25サイズ(ボッシュレックスロス)

ボッシュ レックスロス
サンドイッチ弁10.16.25サイズ(ボッシュレックスロス)

リリーフ弁ZDB／減圧弁ZDR絞り弁Z2FS／チェック弁Z1S／パイチェZ2S／16/25サイズ

ISO/DIN準拠の取付サイズのサンドイッチバルブは6サイズから25サイズまでラインナップされており多様な回路構成を可能にしています。
サンドイッチプレートバルブは、積層弁、スタック弁、モジュラー弁とさまざまな呼び方があります。



バランスピストン形リリーフ弁：ZDB10/Z2DB10シリーズ

バルブ形式ZDBおよび Z2DB は、サンドイッチプレート構造のバランスピストン形リリーフ弁です。システム圧力を制限するために使用します。

サイズ：10
シリーズ：4X
定格圧：31.5MPa
定格流量：100L/min


特長

ISO 4401-05-04-0-05 および NFPA T3.5.1 R2-2002 D05に準拠したポートパターン
4種類の圧力調整範囲
6種類の回路
1つまたは2つのカートリッジリリーフ弁


4種類の圧力調整方式

※ハンドル式：記号1
※キャップ付きねじ式：記号2
※目盛・ロック付きハンドル式：記号3
※目盛付きハンドル式：記号7

防錆処理デザイン


仕様

油圧仕様
定格圧力MPa [psi]31.5 [4600]
最高設定圧力MPa [psi]5 [725]、10 [1450]、20[2900]、31.5[4600]
定格流量l/min [US gpm]100 [26.4]
油圧作動油下表参照
作動油温度範囲℃[℉]–20～+80 [–4～+176]
粘度範囲mm2/s [SUS]10～800 [60～3710]
油圧作動油の最大許容汚染度 ISO 4406 (c) に準拠した清浄度基準クラス 20/18/15 1)

型式例


ZDB10シリーズ

リリーフ方向VAVBVP
最高圧力：5MPa-ZDB10VB*-4X/50*ZDB10VP*-4X/50*
最高圧力：10MPaZDB10VA*-4X/100*ZDB10VB*-4X/100*ZDB10VP*-4X/100*
最高圧力：20MPaZDB10VA*-4X/200*ZDB10VB*-4X/200*ZDB10VP*-4X/200*
最高圧力：31.5MPaZDB10VA*-4X/315*ZDB10VB*-4X/315*ZDB10VP*-4X/315*

Z2DB10シリーズ

リリーフ方向VCVD
最高圧力：5MPaZ2DB10VC*-4X/50*-
最高圧力：10MPaZ2DB10VC*-4X/100*Z2DB10VD*-4X/100*
最高圧力：20MPaZ2DB10VC*-4X/200*Z2DB10VD*-4X/200*
最高圧力：31.5MPaZ2DB10VC*-4X/315*Z2DB10VD*-4X/315*


ダイレクト形減圧弁：ZDR10シリーズ

形式ZDRはサンドイッチプレート構造のダイレクト形レデューシング弁であり、2次側回路の圧力を制御します。 システム圧力を下げるために使用します。

サイズ：10
シリ－ズ：5X
定格圧力：31.5MPa
定格流量：80L/min


特長

ISO 4401-05-04-0-05 に準拠したポートパターン
4種類の圧力調整範囲


4種類の圧力調整方式:

※ハンドル式：記号1
※キャップ付ねじ式：記号2
※目盛・ロック付ハンドル式：記号3
※目盛付ハンドル式：記号7

ポート A、BまたはPを調整
チェック弁付き (形式 “A” のみ)


仕様

油圧仕様
定格圧力– 入力MPa31.5
最大 2 次側圧力– 出力MPa2.5; 7.5; 15; 21
最大背圧– ポート TMPa16
定格流量l/min80
油圧作動油以下の表を参照
作動油温度範囲℃–30～+80 (NBR シール)
–20～+80 (FKM シール)
粘度範囲mm2/s10～800
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄 度基準クラス 20/18/15 1)

型式例

最高設定圧力Aポート用Bポート用Pポート用
2.5MPaZDR10DA*-5X/25Y(M)ZDR10DB2-5X/25YMZDR10DP*-5X/25YM
7.5MPaZDR10DA*-5X/75Y(M)ZDR10DB2-5X/75YMZDR10DP*-5X/75YM
15MPaZDR10DA*-5X/150Y(M)ZDR10DB2-5X/150YMZDR10DP*-5X/150YM
21MPaZDR10DA*-5X/210Y(M)ZDR10DB2-5X/210YMZDR10DP*-5X/210YM


絞り弁/スロットルチェックバルブ：Z2FS10シリーズ

バルブ形式Z2FSはサンドイッチプレート構造のスロットルチェック弁です。
1つまたは2つの制御ポートのメイン流量またはパイロット流量制御に使用します。
対称的に配置された2つのスロットルチェック弁は一方向の流れを制御し、逆方向はフリーフローで戻るようになっています。

サイズ：10
シリ－ズ：3X
定格圧力：31.5MPa
定格流量：160L/min


特長

ISO 4401-05-04-0-05、 NFPA T3.5.1 R2 およびANSI B93-7D05 に準拠したポートパターン
2つの制御ポートのメイン流量またはパイロット流量制御


3種類の調整方式:

※目盛、ロック付ハンドル式：記号3
※六角穴、目盛付調整ねじ式：記号5
※目盛付ハンドル式：記号7

メータイン絞りまたはメータアウト絞り用
防錆処理デザイン


仕様

油圧仕様
定格圧力MPa [psi]31.5 [4569]
最大流量l/min [US gpm]160 [42.2]
油圧作動油下表参照
作動油温度℃[℉]–30 ～ -80 [–22 ～ -176] (NBR シール)
–20 ～ +80 [–4 ～ +176] (FKM シール)
粘度範囲mm2/s [SUS]10 ～ 800 [60 ～ 3710]
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準クラス 20/18/15 1)

型式例

A及びBポート用Aポート用Bポート用
Z2FS10-5-3X/*Z2FS10A5-3X/S*(メータイン)
Z2FS10A5-3X/S2*(メータアウト)		Z2FS10B5-3X/S*(メータイン)
Z2FS10B5-3X/S2*(メータアウト)


Pポート絞り弁/Pポートスロットル弁：Z1FS10Pシリーズ

サイズ：10
シリーズ：AX
定格圧力：31.5MPa
定格流量： 100L/min
質量：2.2kg


特長

Pポートの流量制御バルブです。
型式：Z1FS10P-A1



チェック弁：Z1S10シリーズ

形式Z1Sは、サンドイッチプレートタイプのダイレクト形チェック弁です。このチェック弁は1方向を漏れなしでブロックし、反対方向はフリーフローが可能です。

サイズ：10
シリ－ズ：4X
定格圧力：35MPa
定格流量：100L/min


特長

縦型サンドイッチプレートバルブ
ISO4401-05-04-0-05、ISO4401-05-05-0-05、およびNFPAT3.5.1R2-2002D05に準拠したポートパターン
1または2ポートのさまざまなチェック機能
高性能プラスチック製ポペットによる漏れの減少
バルブ表面の防錆処理が可能
ゲージポート付き


仕様

油圧仕様
定格圧力MPa [psi]35 [5076]
クラッキング圧力MPa [psi]0.05、0.3、0.5 [7.25、43.51、72.52]
定格流量l/min [US gpm]100 [26.4]
油圧作動油以下の表を参照
油温範囲 (バルブ作動ポートで)℃[℉]–20～+80 [–4～+176]
粘度範囲mm2/s [SUS]2.8～500 [35～2320]
油圧作動油の最大許容汚染度 ISO 4406 (c) に準拠した清浄度基準クラス 20/18/15 1)

型式例

流れの方向記号ABP
00：スプリング無---
05：0.05MPaZ1S10A05-*-4X/FZ1S10B05-*-4X/FZ1S10P05-4X/F
30：0.3MPa--Z1S10P30-4X/F
50：0.5MPaZ1S10A50-*-4X/FZ1S10B50-*-4X/FZ1S10P50-4X/F

※上記以外のシンボル対応品もあります。



パイロットチェック弁：Z2S10シリーズ

形式Z2Sは、サンドイッチプレート構造のパイロットチェック弁です。1つまたは2つの制御ポートを漏れ無しでブロックさせるために使用され、長い停止時間にも使用可能です。

サイズ：10
シリーズ：3X
定格圧力：31.5MPa
定格流量：120L/min


特長

縦型サンドイッチプレートバルブ
ISO4401-05-04-0-05、ISO4401-05-05-0-05、およびNFPAT3.5.1R2-2002D05に準拠したポートパターン
1つまたは2つのポートを漏れ無しでブロック
何種類ものクラッキング圧力
デコンプレッション付き、デコンプレッション無し
チェック弁キットは別手配
特殊仕様は、お問い合わせください。


仕様

油圧仕様
定格圧力MPa [psi]31.5 [4568]
フリーフロー時のクラッキング圧力8 ページの性能線図を参照
定格流量l/min [US gpm]120 [31.7]
流れの方向3 ページのシンボルを参照
油圧作動油以下の表を参照
作動油温度範囲 (バルブポ－ト位置で)℃[℉]–30～+80 [–22～+176] (NBR シール)
–20～+80 [–4～+176] (FKM シール)
粘度範囲mm2/s [SUS]2.8～500 [35～2320]
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準クラス 20/18/15 1)
面積比▶デコンプレッションなしA1/A2 ~ 1/3 (断面図 4～6 ページを参照)
▶デコンプレッション付きA3/A2 ~ 1/11.5 (断面図 5 および 6 ページを参照)
▶形式 "SO60"A1/A4 ~ 1/6 (断面図 5 ページを参照)

型式例

クラッキング圧力A及びBポート用Aポート用Bポート用
1：0.15MPaZ2S10-1-3X/Z2S10A1-3X/Z2S10B1-3X/
2：0.3MPaZ2S10-2-3X/-Z2S10B2-3X/
3：0.6MPaZ2S10-3-3X/Z2S10A3-3X/-
4：1MPa---

その他関連製品：10サイズ

10サイズ用ブロッキングプレート：ZP10-001
10サイズ用バイパスプレート：ZP10-002
10サイズ用ゲージブロック(ABPTポート用)：ZP10-003



16サイズ/25サイズ製品
絞り弁/スロットルチェック弁：Z2FS16シリーズ　Z2FS22シリーズ

Z2FS16シリーズ

サイズ：16
シリ－ズ：3X
定格圧力：35MPa
定格流量：250L/min


Z2FS22シリーズ

サイズ：25
シリ－ズ：3X
定格圧力：35MPa
定格流量：360L/mi


特長

形式Z2FSはサンドイッチプレート構造のスロットルチェック弁です。
1つまたは2つの制御ポートのメイン流量またはパイロット流量制御に使用します。
対称的に配置された2つのスロットルチェック弁は一方向の流れを制御し、逆方向はフリーフローで戻るようになっています。


16サイズ

ISO7/7/4401-0-05およびNFPAT3.5.1R2-D05に準拠したポートパターン


25サイズ

ISO 4401-08-08-0-05 に準拠したポートパターン


仕様


Z2FS16シリーズ

油圧仕様
定格圧力MPa [psi]35 [5076]
定格流量l/min [US gpm]250 [66]
油圧作動油以下の表を参照
作動油温度範囲℃[℉]–30～+80 [–22～+176] (NBR シール)
–20～+80 [–4～+176] (FKM シール)
粘度範囲mm2/s [SUS]2.8～380 [13～1760]
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準クラス 20/18/15 1)

Z2FS22シリーズ

油圧仕様
定格圧力MPa35
定格流量l/min360
油圧作動油DIN 51524 に準拠した石油系作動油 (HL、HLP) 1)、
VDMT 24568に準拠した生分解性作動油 (カタログ 90221 も参照)、
HETG (植物系) 1)、
HEPG (ポリグリコール系) 2)、
HEES (エステル系) 2)、

その他の油圧作動油についてはお問い合わせください。
作動油温度範囲℃–30～+80 (NBR シール)
–20～+80 (FKM シール)
粘度範囲mm2/s2.8～380
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠し た清浄度基準クラス 20/18/15 3)

型式例

制御ポート16サイズ25サイズ
A及びBポート用Z2FS16-8-3X/S(メータイン)
Z2FS16-8-3X/S2(メータアウト)		Z2FS22-8-3X/S(メータイン)
Z2FS22-8-3X/S2(メータアウト)


16サイズ/25サイズ製品パイロットチェック弁：Z2S16シリーズ　Z2S22シリーズ

Z2S16シリーズ

サイズ：16
シリーズ：5X
定格圧力：31.5MPa
定格流量：300L/min


Z2S22シリーズ

サイズ：25
シリーズ：5X
定格圧力：31.5MPa
定格流量：450L/min


特長

形式Z2Sは、サンドイッチプレート構造のパイロットチェック弁です。1つまたは2つの制御ポートを漏れ無しでブロックさせるために使用され、長い停止時間にも使用可能です。


16サイズ

ISO4401-07-07-0-05およびNFPAT3.5.1R2-2002D07に準拠したポートパターン


25サイズ

ISO4401-08-08-0-05およびNFPAT3.5.1R2-2002D08に準拠したポートパターン


仕様


Z2S16シリーズ

油圧仕様
定格圧力MPa31.5
フリーフロー時のクラッキング圧力6 ページの性能線図を参照
定格流量l/min300
流れの方向2 ページのシンボルを参照
油圧作動油– DIN 51524 に準拠した石油系作動油および炭化水素系
(HL、HLP、HVLP、HVLPD、など) に適合
– ISO 12922 1) に準拠した難燃性
(HFC、HFDU、HFDR)
– ISO 15380 1)に準拠した生分解性
(HETG、HEES、HEPG、HEPR)

その他の油圧作動油については、お問合わせください。
作動油温度範囲 (バルブ作動時)℃–30～+80 (NBR シール)
–20～+80 (FKM シール)
粘度範囲mm2/s2.8～500
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準クラス 20/18/15 2)
面積比– デコンプレッション付きA3/A2 ~ 1/12 (断面図 3 および 4 ページを参照)
– 形式 "SO60"A1/A4 ~ 1/7 (断面図 4 ページを参照)

Z2S22シリーズ

油圧仕様
定格圧力MPa31.5
フリーフロー時のクラッキング圧力6 ページの性能線図を参照
定格流量l/min450
流れの方向2 ページのシンボルを参照
油圧作動油– DIN 51524 に準拠した石油系作動油および炭化水素系
(HL、HLP、HVLP、HVLPD など) に適合

– ISO 12922 1) に準拠した難燃性(HFC、HFDU、HFDR)

– ISO 15380 1)に準拠した生分解性 (HETG、HEES、HEPG、HEPR)

その他の油圧作動油については、お問合わせください。
作動油温度範囲 (バルブ作動時)℃–30～+80 (NBR シール)
–20～+80 (FKM シール)
粘度範囲mm2/s2.8～500
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準クラス 20/18/15 2)
面積比– デコンプレッション付きA3/A2 ~ 1/12.5 (断面図 3 および 4 ページを参照)
– 形式 "SO60"A1/A4 ~ 1/9 (断面図 4 ページを参照)

型式例

制御ポート16サイズ25サイズ
A及びBポート用Z2S16-1-5X/Z2S22-1-5X/
Aポート用Z2S16A1-5X/Z2S22A1-5X/
Bポート用Z2S16B1-5X/Z2S22B1-5X/

※クラッキング圧力0.3MPa


補足事項

6サイズの製品ラインナップもございます。

詳細情報はカタログをご確認願います。



導入事例

工作機械、一般産業機械、製鉄機械、鍛圧機械、スクラップ機械、建設機械、農業機械、特装車両など

資料請求

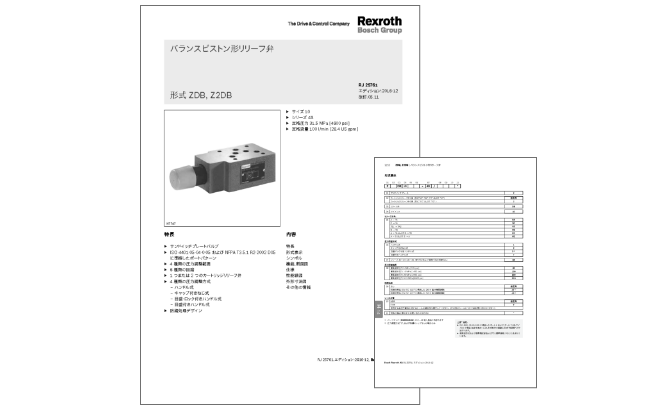

ボッシュレックスロス　サンドイッチ弁10.16.25サイズ　カタログ
