ボッシュレックスロスの圧力制御弁はそれぞれにダイレクト型・バランスピストン型があります。
6サイズから32サイズのバルブがあり、定格圧力31.5~35MPaでの使用が可能です。(一部機種を除く)

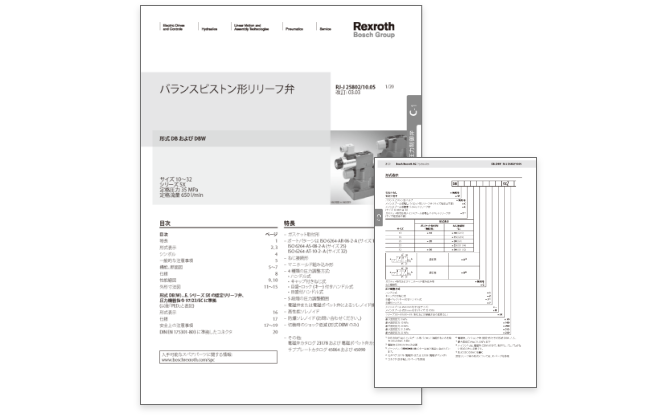

バランスピストン形リリーフ弁:DB/DBWシリーズ


- サイズ
- 10~32
- シリーズ
- 5X
- 定格圧力
- 35MPa
- 定格流量
- 650L/min
リリーフ弁:DB10~32
電磁弁付リリーフ弁:DBW10~32
認定リリーフ弁DB(W)...E/シリ-ズ5X:圧力機器指令97/23/EC に準拠(「PED」と表記)
特長
ガスケット取付形
ポートパターン
※ISO6264-AR-06-2-A (サイズ10)
※ISO6264-AS-08-2-A (サイズ25)
※ISO6264-AT-10-2‒A (サイズ32)
ねじ接続形:DBT/DBWT
マニホールド組み込み形:DB/DBW
4種類の圧力調整方式
※ハンドル式:記号1
※キャップ付きねじ式:記号2
※目盛・ ロック (キー) 付きハンドル式:記号3
※目盛付ハンドル式:記号7
5段階の圧力調整範囲
電磁弁または電磁ポペット弁によるソレノイド操作アンロード
高性能ソレノイド
防爆ソレノイド (お問い合わせください。 )
切換時のショック低減 (形式 DBW のみ)
仕様
サイズ | サイズ 10 | サイズ 16 DB..15 | サイズ 25 DB..20 | サイズ 25 DB..25 | サイズ 32 | ||
---|---|---|---|---|---|---|---|
定格圧力 | ポートP、X | MPa | 35 | ||||
ポートT | MPa | 31.5 | |||||
許容背圧 | ポートY (DB) | MPa | 31.5 | ||||
ポートY、T (DBW) | MPa | 21 (DC ソレノイドの場合) 16 (AC ソレノイドの場合) | |||||
最大設定圧力 | MPa | 5; 10; 20; 31.5; 35 | |||||
最低設定圧力 | 流量による (9 ページの性能線図を参照) | ||||||
定格流量 | ガスケット取付形 | l/min | 250 | ‒ | 500 | ‒ | 650 |
ねじ接続形 | l/min | 250 | 500 | 500 | 500 | 650 |
型式例
リリーフ弁DB10~32シリーズ
MAX圧力 | 10サイズ | 20サイズ | 30サイズ |
---|---|---|---|
10MPa | DB10-*-5X/100* | DB20-*-5X/100* | DB30-*-5X/100* |
20MPa | DB10-*-5X/200* | DB20-*-5X/200* | DB30-*-5X/200* |
31.5MPa | DB10-*-5X/315* | DB20-*-5X/315* | DB30-*-5X/315* |
35MPa | DB10-*-5X/350* | DB20-*-5X/350* | DB30-*-5X/350* |
電磁弁付リリーフ弁DBW10~32シリーズ
形式内容 | 10サイズ | 20サイズ | 30サイズ |
---|---|---|---|
ノーマルクローズ型 SOL:交流AC | DBW10A*-5X/***-6EW***N9** | DBW20A*-5X/***-6E W***N9** | DBW30A*-5X/***-6E W***N9** |
ノーマルオープン型 SOL:交流AC | DBW10B*-5X/***-6E W***N9** | DBW20B*-5X/***-6E W***N9** | DBW30B*-5X/***-6E W***N9** |
ノーマルクローズ型 SOL:直流DC | DBW10A*-5X/***-6EG**N9** | DBW20A*-5X/***-6E G**N9** | DBW30A*-5X/***-6EG**N9** |
ノーマルオープン型 SOL:直流DC | DBW10B*-5X/***-6E G**N9** | DBW20B*-5X/***-6E G**N9** | DBW30B*-5X/***-6E G**N9** |
バランスピストン形リリーフ弁:DB52/DBW52シリーズ

- サイズ
- 52
- シリーズ
- 3X
- 定格圧力
- 31.5MPa
- 定格流量
- 2000L/min
リリーフ弁:DB52
電磁弁付リリーフ弁:DBW52
認定リリーフ弁:DB(W)52...Eシリーズ 3X: 圧力機器指令97/23/EC(PED) に準拠
特長
フランジ接続形:DB(W)52*F
ガスケット取付形:DB(W)52*P
3種類の圧力調整方式:
※キャップ付ねじ式:記2
※ハンドル式:記号1
※ロック(キー) 付ハンドル式:記号3
電磁弁によるアンロード:DBW52
内部または外部ドレン ベントポ-ト メインスプール部がポペット式またはスプール式を選択可
仕様
定格圧力 | ポート P、T、X | MPa | 31.5 | |
許容背圧 | ポートY | 形式 DB 52 ... | MPa | 31.5 |
形式 DBW...Y | MPa | 21、DC ソレノイドの場合 | ||
ポートT 形式 DBW... | MPa | 16、AC ソレノイドの場合 | ||
最小設定圧力 | MPa | 流量による (6 ページの性能線図を参照) | ||
最大設定圧力 | MPa | 10, 31.5 | ||
定格流量 | l/min | 2000 |
ダイレクト形リリーフ弁:DBDシリーズ

- サイズ
- 6~30
- シリーズ
- 1X
- 定格圧力
- 63MPa
- 定格流量
- 330L/min
特長
ねじ込み式カートリッジ弁:DBDS**K1X/***
ねじ接続形: DBDS**G1X/***
ガスケット取付形:DBDS**P1X/***
圧力調整方式:
※キャップ付きねじ式:DBDS**型
※ハンドル式:DBDH**型
※ホイール付きハンドル式:DBDH**型
※ロック付きハンドル式 :DBDA**型
仕様
サイズ | 6、8 | 10 | 15、20 | 25、30 | |
---|---|---|---|---|---|
定格圧力 | ‒ 入口(P) MPa[psi] | 40[5800] | 63[9150] | 40[5800] | 31.5[4568] |
‒ 出口(P) MPa[psi] | 31.5[4568] | 31.5[4568] | 31.5[4568] | 31.5[4568] | |
定格流量 (標準バルブ) | 6 ページの性能線図を参照 |
型式例
DBD6サイズ
MAX圧力(MPa) | K:カートリッジ形 | G:ねじ込み形 | P:ガスケット形 |
---|---|---|---|
5MPa | DBD*6K1X/50 | DBD*6G1X/50 | DBD*6P1X/50 |
10MPa | DBD*6K1X/100 | DBD*6G1X/100 | DBD*6P1X/100 |
20MPa | DBDS6K1X/200 | DBDS6G1X/200 | DBDS6P1X/200 |
31.5MPa | DBD*6K1X/315 | DBD*6G1X/315 | DBD*6P1X/315 |
40MPa | DBD*6K1X/400 | DBD*6G1X/400 | DBD*6P1X/400 |
DBD10サイズ
MAX圧力(MPa) | K:カートリッジ形 | G:ねじ込み形 | P:ガスケット形 |
---|---|---|---|
2.5MPa | DBD*10K1X/25 | - | - |
5MPa | DBD*10K1X/50 | DBD*10G1X/50 | - |
10MPa | DBD*10K1X/100 | DBD*10G1X/100 | DBD*10P1X/100 |
20MPa | DBDS10K1X/200 | DBD*10G1X/200 | DBD*10P1X/200 |
31.5MPa | DBD*10K1X/315 | DBD*10G1X/315 | DBD*10P1X/315 |
40MPa | DBD*10K1X/400 | DBD*10G1X/400 | DBD*10P1X/400 |
63MPa | DBD*10K1X/630 | DBD*10G1X/630 | DBD*10P1X/630 |
バランスピストン形リリーフ弁:RB1-F-33Xシリーズ

- サイズ
- 04~16
- シリーズ
- 33X
- 定格圧力
- 30MPa
- 定格流量
- 600L/min
生産中止品
RB1-24F-*-33*
特長
フランジ接続形RB1シリーズバルブはフランジ付きを標準にしていますので配管作業が容易で産業機械、舶用機械の広範囲に使用できます。サイズ04から16まで6種類と豊富に揃えています。
仕様
サイズ | 04 | 06 | 08 | 10/12 | 16 | 24 |
---|---|---|---|---|---|---|
定格圧力(ポートA,X) MPa | 30 | |||||
許容背圧(ポートB) MPa | 15 | |||||
最低設定圧力 MPa | 1(但し定格流量が50%減の場合は0.5%MPa) | |||||
最高設定圧力 MPa | 7, 14, 21, 30 | |||||
定格流量 L/min | 60 | 100 | 180 | 350 | 600 | 1500 |
接続管径 | 1/2” | 3/4” | 1” | 1-1/4”, 1-1/2” | 2” | 3” |
質量(フランジ含) kg | 3.0 | 6.1 | 10.5 | 18.0 | 32.0 | 105.5 |
型式例
圧力調整範囲 | A(1~7MPa) | B (1~14MPa) | C (1~21MPa) | D (1~30MPa) |
---|---|---|---|---|
04(1/2B) | RB1-04F-A-331 | RB1-04F-B-331 | RB1-04F-C-331 | RB1-04F-D-331 |
06(3/4B) | RB1-06F-A-331 | RB1-06F-B-331 | RB1-06F-C-331 | RB1-06F-D-331 |
08(1B) | RB1-08F-A-331 | RB1-08F-B-331 | RB1-08F-C-331 | RB1-08F-D-331 |
10(1-1/4B) | RB1-10F-A-331 | RB1-10F-B-331 | RB1-10F-C-331 | RB1-10F-D-331 |
12(1-1/2B) | RB1-12F-A-331 | RB1-12F-B-331 | RB1-12F-C-331 | RB1-12F-D-331 |
16(2B) | RB1-16F-A-331 | RB1-16F-B-331 | RB1-16F-C-331 | RB1-16F-D-331 |

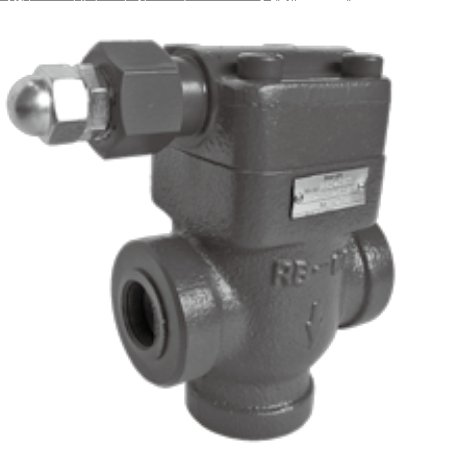

バランスピストン形リリーフ弁:RB1-T-51Xシリーズ

- サイズ
- 04及び06
- シリーズ
- 51X
- 定格圧力
- 21MPa
特長
ネジ接続形51Xシリーズのリリーフバルブは、定格圧力21MPa、サイズは04及び06の2種類でコンパクト、軽量です。
仕様
サイズ | 04 | 06 |
---|---|---|
定格圧力(ポートA,X) MPa | 21 | |
許容背圧(ポートB) MPa | 1.5 | |
最低設定圧力 MPa | 1.0 | |
最高設定圧力 MPa | 7, 14, 21 | |
定格流量 L/min | 60 | 100 |
接続管径 | 1/2” | 3/4” |
質量(フランジ含) kg | 1.7 | 2.9 |
型式例
圧力調整範囲 | A(1~7MPa) | B (1~14MPa) | C (1~21MPa) |
---|---|---|---|
04(1/2B) | RB1-04T-A-512 | RB1-04T-B-512 | RB1-04T-C-512 |
06(3/4B) | RB1-06T-A-512 | RB1-06T-B-512 | RB1-06T-C-512 |
直動形リリーフ弁(ダイレクト形リリーフ弁):RD1-33Xシリーズ

- サイズ
- 02
- シリーズ
- 33X
- 定格圧力
- 35MPa
- 定格流量
- 6L/min
仕様
サイズ | 02 | |
---|---|---|
定格圧力(ポートA) MPa | 35 | |
許容排圧(ポートB) MPa | 1.5 | |
最高設定圧 MPa | 14, 21, 35 | |
定格流量 L/min | 6 | |
接続管径 | 一次側3/8”, 二次側1/4” | |
質量 kg | スレッドコネクション | 1.0 |
ガスケットマウンティング | 1.0 |
型式例
ねじ込み形 | ガスケット形 |
---|---|
RD1-02T-B-331 RD1-02T-C-331 RD1-02T-D-331 RD1-02T-HC-331 RD1-02T-HD-331 | RD1-02G-B-331 RD1-02G-C-331 RD1-02G-D-331 RD1-02G-HD-331 |
バランスピストン形減圧弁:DRシリーズ

- サイズ
- 10~32
- シリーズ
- 5X
- 定格圧力
- 35MPa
- 定格流量
- 400L/min
特長
型式DRは、2 次側を制御するバランスピストン形レデューシング弁です。
ガスケット取付形:DR
ISO 5781 に準拠したポートパターン
ねじ接続形:DRG
カートリッジバルブとして
4 種類の圧力調整方式
※ハンドル式:記号4
※キャップ付ねじ式:記号5
※目盛・ ロック付ハンドル式:記号6
※目盛付ハンドル式:記号7
5種類の圧力調整方式
チェック弁付き (ガスケット取付形のみ)
仕様
サイズ | 10 | 16 | 25<br>(形式 DR..20) | 25<br>(形式DR..25) | 32 | ||
---|---|---|---|---|---|---|---|
定格圧力 | ‒ ポートB | MPa | 35 1) | ||||
最大入口圧力 | ‒ ポートB | MPa | 35 1) | ||||
最大出口圧力 | ‒ ポート ... | MPa | 35 1) | ||||
制御圧力範囲 | ‒ ポートA | MPa | 1~35 1) | ||||
最大背圧 | ‒ ポートY | MPa | 35 1) | ||||
最低設定圧力 | MPa | 流量に依る (5 ページの性能線図を参照) | |||||
最高設定圧力 | MPa | 5; 10; 20; 31.5; 35 1) | |||||
定格流量 | ‒ ガスケット取付形 | l/min | 150 | ‒ | 300 | ‒ | 400 |
‒ ねじ接続形 | l/min | 150 | 300 | 300 | 400 | 400 | |
油圧作動油 | 以下の表を参照 | ||||||
作動油温度範囲 | °C | ‒30~+80 (NBR シール) ‒20~+80 (FKM シール) | |||||
粘度範囲 | mm2/s | 10~800 | |||||
油圧作動油の最大許容汚染度 - ISO 4406 (c) に準拠した清浄度基準 | クラス 20/18/15 2) |
型式例
最高設定圧力 | 10サイズ | 20サイズ | 30サイズ |
---|---|---|---|
10MPa | DR10-*-5X/100Y(M) | DR20-*-5X/100Y(M) | DR30-*-5X/100Y(M) |
20MPa | DR10-*-5X/200Y(M) | DR20-*-5X/200Y(M) | DR30-*-5X/200Y(M) |
31.5MPa | DR10-*-5X/315Y(M) | DR20-*-5X/315Y(M) | DR30-*-5X/315Y(M) |
35MPa | DR10-*-5X/350Y(M) | - | - |
ダイレクト形減圧弁:DR6DP DR10DPシリーズ

DR6DPシリーズ
- サイズ
- 6
- シリーズ
- 5X
- 定格圧力
- 31.5MPa
- 定格流量
- 60L/min
DR10DPシリーズ
- サイズ
- 10
- シリーズ
- 4X
- 定格圧力
- 31.5MPa
- 定格流量
- 80L/min
特長
バルブ形式 DR6(10)DP は 3 方向構造のダイレクト形レデューシング弁であり、2次側回路の圧力を制御します。
これはシステムの圧力を減圧するために使用します。
4種類の圧力調整方式
※ハンドル式:記号1
※キャップ付ねじ式:記号2
※目盛・ ロック付ハンドル式:記号3
※目盛付ハンドル式:記号7
5種類の圧力調整範囲(サイズ6)
チェック弁付き
仕様
DR6DPシリーズ
定格圧力 | ポートP | MPa | 31.5 |
最大 2 次側圧力 | ポートA | MPa | 2.5<br> 7.5<br> 15<br> 21<br> 31.5<br> |
最大許容背圧 | 接続口 T(Y) | MPa | 16 |
定格流量 | L/min | 60 | |
油圧作動油 | "油圧作動油" の表を参照してください | ||
作動油温度範囲 | NBR シール | °C | -30~+80 |
FKM シール | °C | -20~+80 | |
粘度範囲 | mm²/s | 10~800 | |
油圧作動油の最大許容汚染度<br> ISO4406(c)に準拠した清浄度基準1) | クラス 20/18/15 |
1) 構成部品に指定されている清浄度基準を、油圧装置でも順守してください。効果的なろ過作用によって故障が防止され、同時に製品の寿命も延びます。フィルタの選定については、www.boschrexroth.com/filterを参照してください。
DR10DPシリーズ
定格圧力 | 接続口 B | MPa | 31.5 |
最大 2 次側圧力 | ポートA | MPa | 2.5 7.5 15 21 |
最大許容背圧 | 接続口 T(Y) | MPa | 16 |
定格流量 | L/min | 80 | |
油圧作動油 | "油圧作動油" の表を参照してください | ||
作動油温度範囲 | NBR シール | °C | -30~+80 |
FKM シール | °C | -20~+80 | |
粘度範囲 | mm²/s | 10~800 | |
油圧作動油の最大許容汚染度<br> ISO4406(c)に準拠した清浄度基準1) | クラス 20/18/15 |
1) 構成部品に指定されている清浄度基準を、油圧装置でも順守してください。効果的なろ過作用によって故障が防止され、同時に製品の寿命も延びます。フィルタの選定については、www.boschrexroth.com/filterを参照してください。
型式例
最高設定圧力 | 6サイズ | 10サイズ |
---|---|---|
2.5MPa | DR6DP*-5X/25Y(M) | DR10DP2-4X/25YM |
7.5MPa | DR6DP*-5X/75Y(M) | DR10DP*-4X/75Y(M) |
15MPa | DR6DP*-5X/150Y(M) | DR10DP*-4X/150YM |
21MPa | DR6DP*-5X/210Y(M) | DR10DP*-4X/210Y(M) |
31.5MPa | DR6DP2-5X/315YM | - |
バランスピストン形シーケンス弁:DZシリーズ

- サイズ
- 10~32
- シリーズ
- 5X
- 定格圧力
- 31.5MPa
- 定格流量
- 600L/min
特長
形式 DZ はバランスピストン形シーケンス弁です。 このバルブは、主に油圧回路内でのシーケンス作動に使用します。
リリーフ弁、 シーケンス弁またはバイパス弁に使用可
ガスケット取付形:DZ
ISO 5781 に準拠したポートパターン
カートリッジバルブとして
4種類の圧力調整範囲
※ハンドル式:記号1
※キャップ付ねじ式:記号2
※目盛・ ロック付ハンドル式:記号3
※目盛付ハンドル式:記号7
チェック弁付き
仕様
サイズ | 10 | 25 | 32 | ||
---|---|---|---|---|---|
定格圧力 | Anschluss A | MPa | 31.5 | ||
接続口 B | MPa | 31.5 | |||
ポート X | MPa | 31.5 | |||
最大許容背圧 | 接続口 Y | MPa | 31.5 | ||
最小設定圧力 | 体積流量によって異なる (詳細は"特性曲線"を参照) | ||||
最大設定圧力 | MPa | 5 10 20 31.5 | |||
定格流量 | l/min | 200 | 400 | 600 | |
油圧作動油 | "油圧作動油" の表を参照してください | ||||
作動油温度範囲 | NBR シール | °C | -30~+80 | ||
FKM シール | °C | -20~+80 | |||
粘度範囲 | mm²/s | 10~800 | |||
油圧作動油の最大許容汚染度1) | ISO4406(c)に準拠したクラス20/18/15 |
1) 構成部品に指定されている清浄度基準を、油圧装置でも順守してください。効果的なろ過作用によって故障が防止され、同時に製品の寿命も延びます。フィルタの選定については、www.boschrexroth.com/filterを参照してください。
- サイズ
- 10 25 32
型式例
最高設定圧力 | 10サイズ | 20サイズ | 30サイズ |
---|---|---|---|
5MPa | DZ10-*-5X/50*** | DZ20-*-5X/50*** | DZ30-*-5X/50*** |
10MPa | DZ10-*-5X/100*** | DZ20-*-5X/100*** | DZ30-*-5X/100*** |
20MPa | DZ10-*-5X/200*** | DZ20-*-5X/200*** | DZ30-*-5X/200*** |
31.5MPa | DZ10-*-5X/315*** | DZ20-*-5X/315*** | DZ30-*-5X/315*** |
ダイレクト形シーケンス弁:DZ6DP DZ10DPシリーズ

DZ6DPシリーズ
- サイズ
- 6
- シリーズ
- 5X
- 定格圧力
- 31.5MPa
- 定格流量
- 60L/min
DZ10DPシリーズ
- サイズ
- 10
- シリ-ズ
- 4X
- 定格圧力
- 31.5MPa
- 定格流量
- 80L/min
特長
バルブ形式DZ6(10)DPは、ダイレクト形シーケンス弁です。 これは、システムの二次側の圧力を制御するのに使用されます。
ガスケット取付形:DZ
4種類の圧力調整方式:
※ハンドル式:記号1
※キャップ付ねじ式:記号2
※目盛・ ロック付ハンドル式:記号3
※目盛付ハンドル式:記号7
5種類の圧力調整範囲(サイズ6)
チェック弁付き
仕様
DZ6DPシリーズ
定格圧力 | ‒ ポートP、A、B (X) | MPa | 31.5 |
---|---|---|---|
‒ ポートT (Y) | MPa | 16 | |
最高設定圧力 (調整可能) | MPa | 2.5 7.5 15 21 31.5 | |
最大流量 | L/min | 60 |
DZ10DPシリーズ
定格圧力 | ‒ ポートA、X | MPa | 21 |
---|---|---|---|
‒ ポートY | MPa | 16 | |
最高設定圧力 (調整可能) | MPa | 2.5 7.5 15 21 | |
定格流量 | L/min | 80 | |
油圧作動油 | 下表を参照 | ||
油温範囲 | ℃ | ‒30~+80 (NBR シール) ‒20~+80 (FKM シール) | |
粘度範囲 | mm2/s | 10~800 | |
油圧作動油の最大許容汚染度 -<br> ISO 4406 (c) に準拠した清浄度基準 | クラス 20/18/15 1) |
1) 構成部品に指定されている清浄度基準を、油圧システムでも順守する必要があります。 効果的な濾過作用によって故障が防止され、同時に構成部品の寿命が延びます。フィルタの選定については、www.boschrexroth.com/filterを参照してください。
型式例
最高設定圧力 | 6サイズ | 10サイズ |
---|---|---|
2.5MPa | DZ6DP*-5X/25*** | DZ10DP2-4X/25*** |
7.5MPa | DZ6DP*-5X/75*** | DZ10DP*-4X/75*** |
15MPa | DZ6DP*-5X/150*** | DZ10DP2-4X/150*** |
21MPa | DZ6DP*-5X/210*** | DZ10DP*-4X/210*** |
31.5MPa | DZ6DP2-5X/315YM | - |
その他関連製品
各バルブ取付用サブプレート
詳細情報はカタログをご確認願います。
