オイルコンとは、油の温度を適切に保つ冷却装置のことを言います。
エアコンに対してオイルコンは油(オイル)の温度を管理(コントロール)する製品です。
オイルコン9シリーズ（主軸冷却用循環形）：AKZ9シリーズ
- 圧縮機のインバータ制御による高精度型
- 負荷全領域(無負荷から100％負荷まで)で油温を±0.1℃に制御し加工精度アップに貢献します。
- 高い省エネ率を実現
- ダイキン独自のIPMモータと高COP特性のR410A採用により高い省エネ率を実現。 操作パネルにて消費電力の確認が可能。
- 冷却能力制御範囲の拡大
- 負荷0%(無負荷)〜100%の制御を実現。
- 低負荷領域での低騒音化を実現

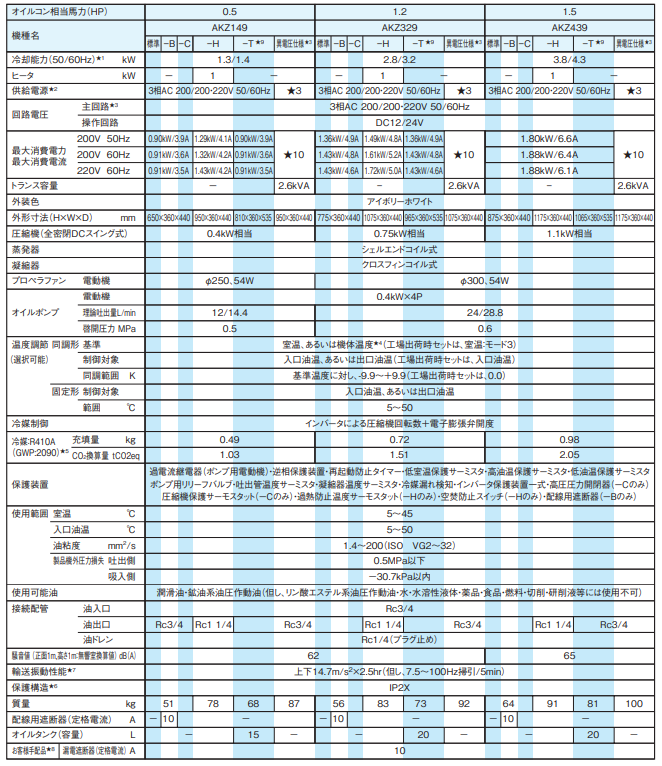

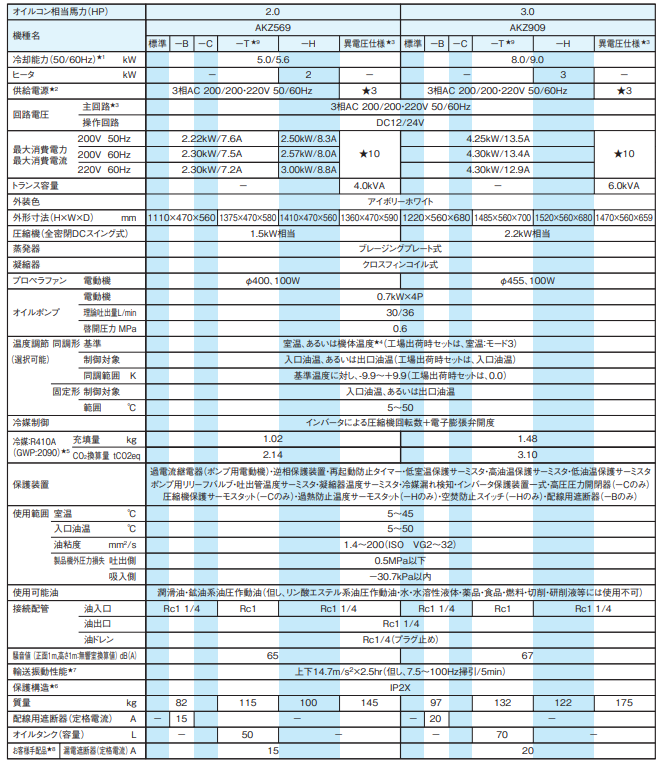

仕様
AKZ149・AKZ329・AKZ439・AKZ569・AKZ909
型式例
| 基本型式 | ブレーカ付(-B) | CE対応(-C) | ヒータ付(-H) | タンク付(-T) |
|---|---|---|---|---|
| AKZ149-*** | AKZ149-B | AKZ149-C | AKZ149-H | AKZ149-T |
| AKZ329-*** | AKZ329-B | AKZ329-C | AKZ329-H | AKZ329-T |
| AKZ439-*** | AKZ439-B | AKZ439-C | AKZ439-H | AKZ439-T |
| AKZ569-*** | AKZ569-B | AKZ569-C | AKZ569-H | AKZ569-T |
| AKZ909-*** | AKZ909-B | AKZ909-C | AKZ909-H | AKZ909-T |
オイルコン9シリーズ（クーラント用浸漬形）：AKJ9シリーズ
- クーラントタンク上部への直付形浸漬式オイルコン
- クーラントタンクに載せ冷却コイルでタンク内の液体を直接冷やす冷却器です。 循環ポンプは付属していませんのでお客様側でご用意ください。
- 圧縮機のインバータ制御による高精度型
- 負荷全領域（無負荷から100%負荷まで）でクーラント温度を±0.1℃に制御し、 加工精度アップに貢献します。
- 業界トップクラスのコンパクト設計をさらに小型化
- 従来品との据付互換性を確保しながらも高さを抑えて小型化しました。
- 冷却コイル深さを短くし、浅いタンクへの対応力強化
- 冷却能力は同等のまま、タンク内浸漬部の高さを低くすることで、これまでより 浅いタンクに設置できるようにしました。
- 冷却能力制御範囲の拡大
- 負荷0%(無負荷) 〜 100%に渡って±0.1℃温度制御を実現しました。
- 高い省エネ率を実現
- ダイキン独自のIPMモータと高COP特性のR410A採用により高い省エネ率を実現。 操作パネルにて消費電力の確認が可能。

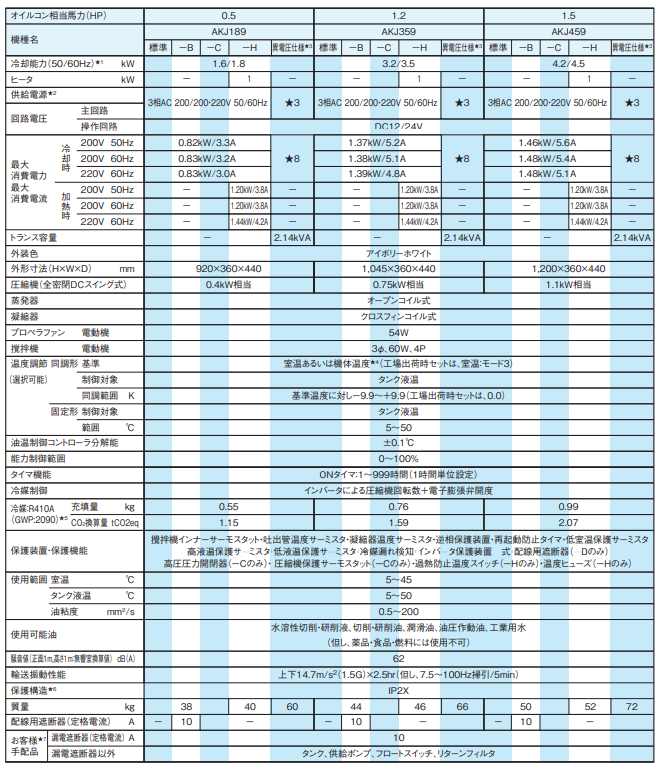

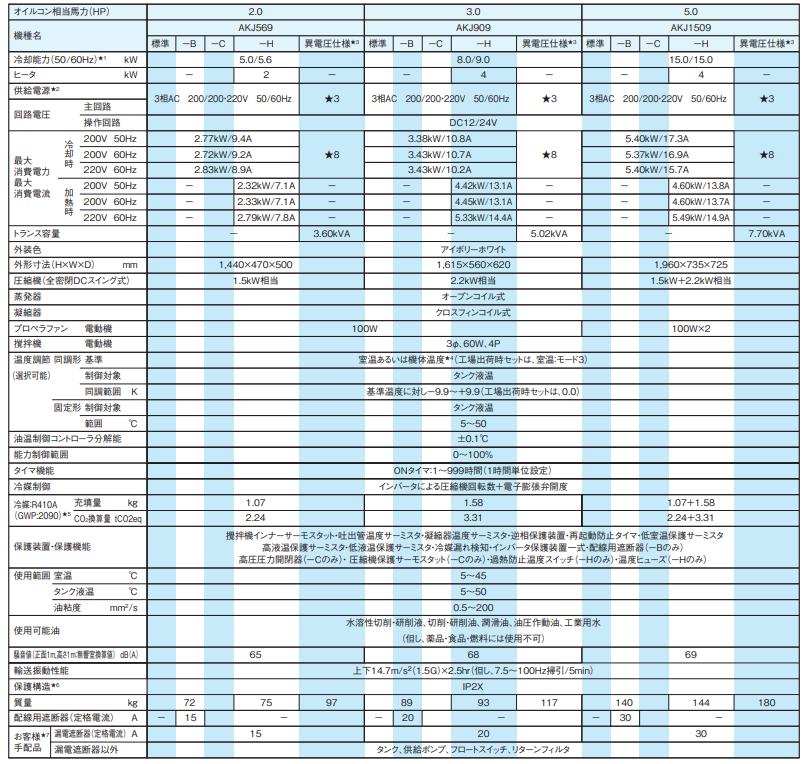

仕様
AKJ189・AKJ359・AKJ459・AKJ569・AKJ909・AKJ1509
型式例
| 基本型式 | ブレーカ付(-B) | CE対応(-C) | ヒータ付(-H) | |
|---|---|---|---|---|
| AKJ189-*** | AKJ189-B | AKJ189-C | AKJ189-H | |
| AKJ359-*** | AKJ359-B | AKJ359-C | AKJ359-H | |
| AKJ459-*** | AKJ459-B | AKJ459-C | AKJ459-H | |
| AKJ569-*** | AKJ569-B | AKJ569-C | AKJ569-H | |
| AKJ909-*** | AKJ909-B | AKJ909-C | AKJ909-H | |
| AKJ1509-*** | AKJ1509-B | AKJ1509-C | AKJ1509-H |
オイルコン10シリーズ（油冷却用循環形）：AKZ10シリーズ
- 軽量コンパクトなトランスレス400V仕様をラインナップ
- 標準品（200V仕様）と同一寸法のため、異電圧でも設計変更不要。
9シリーズ（トランス付400V仕様）に比べ体積・質量ともに大幅ダウン。 - 好評の高精度温度制御
- ±0.1℃の油温制御。
圧縮機・インバータと電子膨張弁の最適な制御により、 低負荷領域の能力分解能が向上。
負荷0％（無負荷）〜100％に渡って±0.1℃油温制御を実現。 - 高い省エネ率を実現
- ダイキン独自のIPMモータと高COP特性のR410A採用により高い省エネ率を実現。

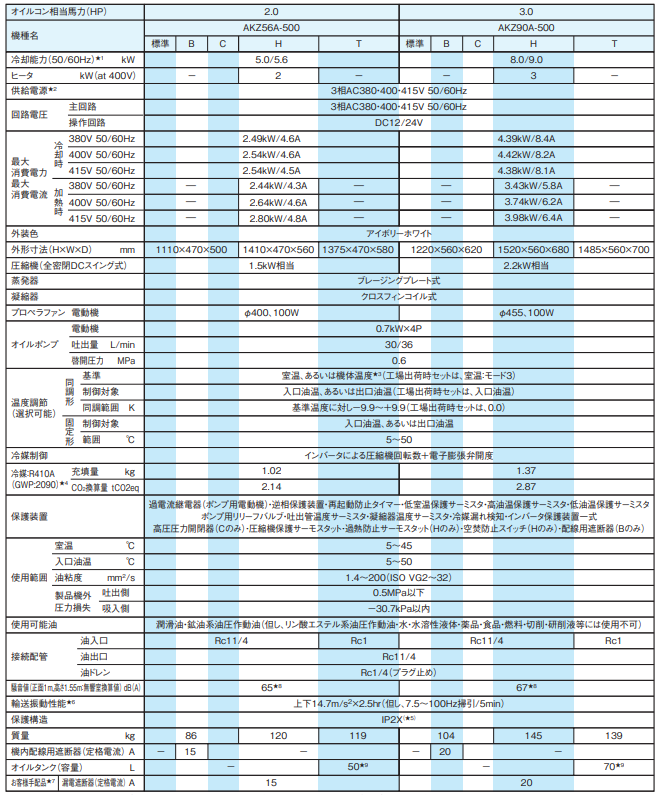

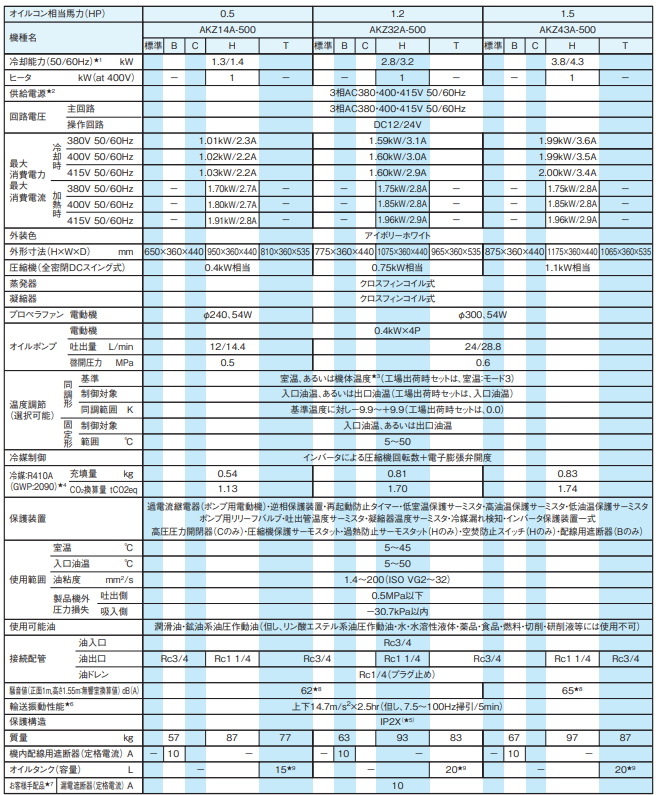

仕様
AKZ14A-500・AKZ32A-500・AKZ43A-500・AKZ56A-500・AKZ90A-500
型式例
| 基本型式 | ブレーカ付(B) | CE対応(C) | ヒータ付(H) | タンク付(T) |
|---|---|---|---|---|
| AKZ14A-500 | AKZ14AB500 | AKZ14AC500 | AKZ14AH500 | AKZ14AT500 |
| AKZ32A-500 | AKZ32AB500 | AKZ32AC500 | AKZ32AH500 | AKZ32AT500 |
| AKZ43A-500 | AKZ43AB500 | AKZ43AC500 | AKZ43AH500 | AKZ43AT500 |
| AKZ56A-500 | AKZ56AB500 | AKZ56AC500 | AKZ56AH500 | AKZ56AT500 |
| AKZ90A-500 | AKZ90AB500 | AKZ90AC500 | AKZ90AH500 | AKZ90AT500 |
オイルコン9シリーズ（クーラント用循環形）：AKC9シリーズ
- クーラント用インライン形クーラ
- 別置きタイプなので、クーラントタンクの深さによらず設 置できます。既設タンクにも後付けが可能です。容易に設置できるようにポンプ内蔵形もご用意しました。/dd>
- 圧縮機のインバータ制御による高精度型
- 負荷全領域（無負荷から100%負荷まで）でクーラント温度を±0.1℃に制御し、加工精度アップに貢献します。
- 抜群の省エネ
- ダイキン独自の高効率IPMモータを採用しました。空調で培ったインバータ制御と高COP特性 の冷媒R410Aで高い省エネ性を実現しています。（8シリーズ比約30%削減）
- らくらくメンテナンス
- 詰まりにくい蒸発器を採用し、メンテナンス時にも分解・洗浄し易い蒸発器構造です。
- ミスト・粉塵など過酷な工場環境への耐力アップ
- 電装ボックス保護等級の向上や（IP54相当）硫化対策電子部品の採用等、使用環境への 耐力を向上しました。

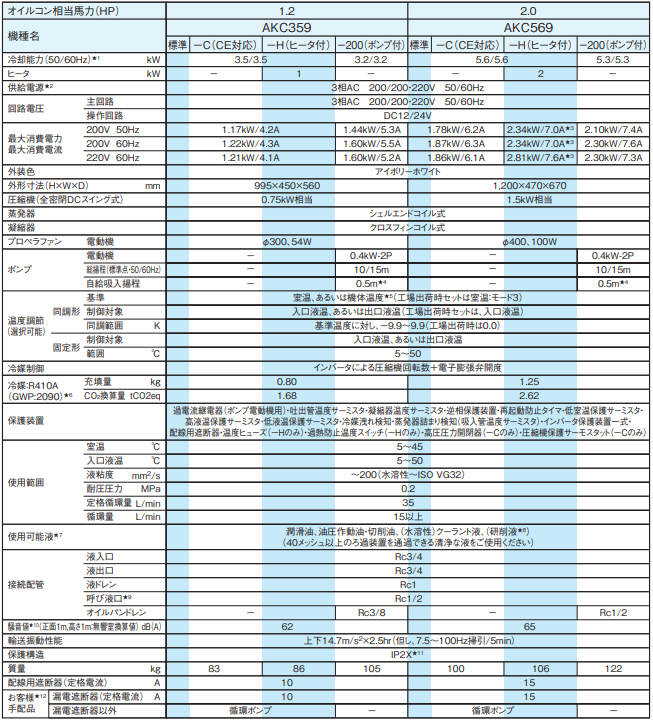

仕様
AKC359・AKC569
型式例
| 基本型式 | CE対応(-C) | ヒータ付(-H) | ポンプ付(-200) | |
|---|---|---|---|---|
| AKC359-**** | AKC359-C | AKC359-H | AKC359-200 | |
| AKC569-**** | AKC569-C | AKC569-H | AKC569-200 |
オイルコン9シリーズ（主軸冷却用循環形・水冷式）：AKZ9Wシリーズ
- 圧縮機のインバータ制御による高精度型
- 負荷全領域(無負荷から100%負荷まで)で油温を±0.1℃に制御し、加工精度アップに貢献します。
- 工場空間外に排熱を放出(電気部品の排熱は除く）
- オイルコン本体からの排熱を冷却水で除去するため 工場内空調負荷を低減、省エネを実現。
- 凝縮器目詰まりメンテ工数を大幅削減
- 目詰まりに強いダブルチューブ凝縮器を採用。安定して長く使い続けることができます。
- 空冷式との仕様互換性
- 冷却能力と据付寸法の互換性があり、冷却水の準備で置換えが可能です。

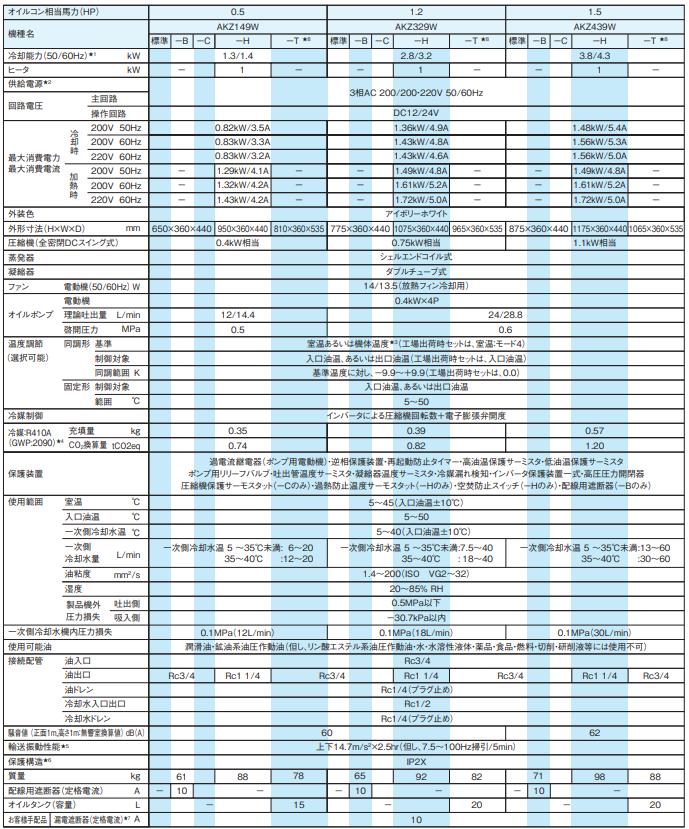

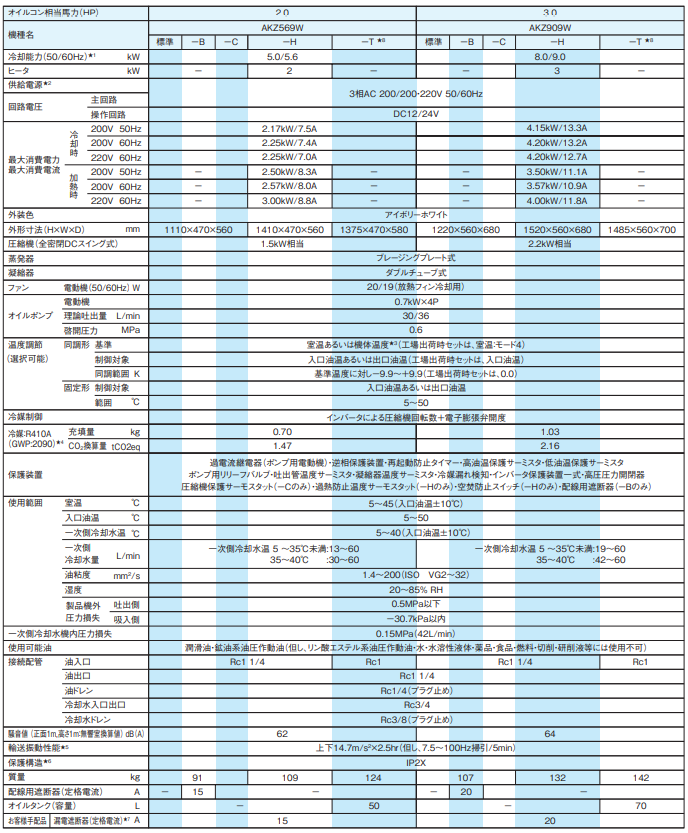

仕様
AKZ149W・AKZ329W・AKZ439W・AKZ569W・AKZ909W
型式例
| 基本型式 | ブレーカ付(-B) | CE対応(-C) | ヒータ付(-H) | タンク付(-T) |
|---|---|---|---|---|
| AKZ149W-*** | AKZ149W-B | AKZ149W-C | AKZ149W-H | AKZ149W-T |
| AKZ329W-*** | AKZ329W-B | AKZ329W-C | AKZ329W-H | AKZ329W-T |
| AKZ439W-*** | AKZ439W-B | AKZ439W-C | AKZ439W-H | AKZ439W-T |
| AKZ569W-*** | AKZ569W-B | AKZ569W-C | AKZ569W-H | AKZ569W-T |
| AKZ909W-*** | AKZ909W-B | AKZ909W-C | AKZ909W-H | AKZ909W-T |

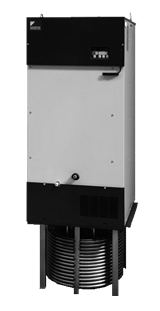

オイルコン9シリーズ（クーラント用浸漬形・水冷式）：AKJ9Wシリーズ
- クーラントタンク上部への直付形浸漬式オイルコン
- クーラントタンクに載せ冷却コイルでタンク内の液体を直接冷やす冷却器です。 循環ポンプは付属していませんのでお客様側でご用意ください。
- 工場空間外に排熱を放出（電気部品の排熱は除く）
- オイルコン本体からの排熱を冷却水で除去するため 工場内空調負荷を低減、省エネを実現。
- 空冷式との仕様互換性
- 冷却能力と据付寸法の互換性があり、冷却水の準備で置換えが可能です。
- 凝縮器目詰まりメンテ工数を大幅削減
- 目詰まりに強いダブルチューブ凝縮器を採用。安定して長く使い続けることができます。
- 圧縮機のインバータ制御による高精度型
- 負荷全領域(無負荷から100%負荷まで)で油温を±0.1℃に制御し、加工精度アップに貢献します。

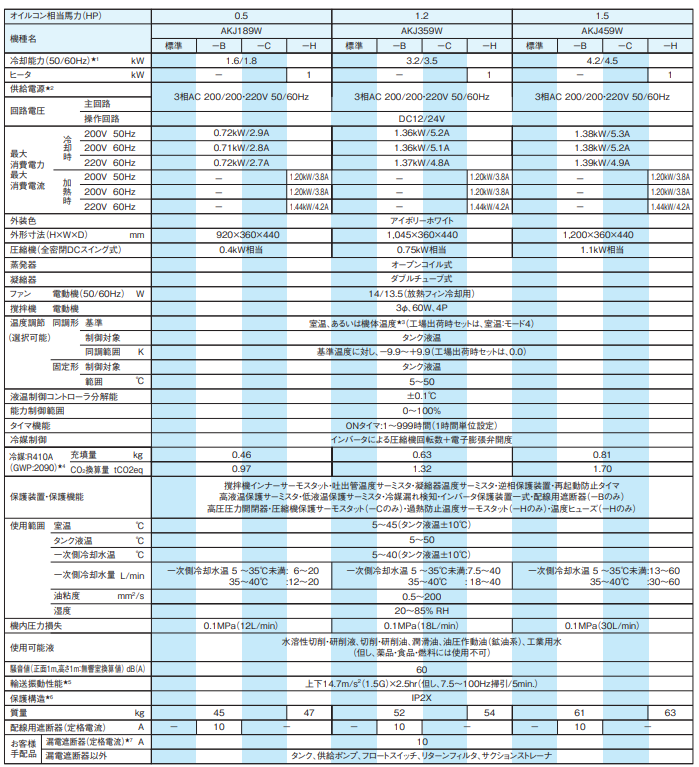

仕様
AKJ189W・AKJ359W・AKJ459W・AKJ569W・AKJ909W
型式例
| 基本型式 | ブレーカ付(-B) | CE対応(-C) | ヒータ付(-H) | |
|---|---|---|---|---|
| AKJ189W-*** | AKJ189W-B | AKJ189W-C | AKJ189W-H | |
| AKJ359W-*** | AKJ359W-B | AKJ359W-C | AKJ359W-H | |
| AKJ459W-*** | AKJ459W-B | AKJ459W-C | AKJ459W-H | |
| AKJ569W-*** | AKJ569W-B | AKJ569W-C | AKJ569W-H | |
| AKJ909W-*** | AKJ909W-B | AKJ909W-C | AKJ909W-H |
インバータチラー AKW9シリーズ
- ●高精度温度制御が更に進化
- 好評の±0.1℃水温制御を更にワイドレンジに高精度制御。
最適な圧縮機と電子膨張弁の採用により、低負荷領域の能力分解能が向上。 - ●冷却能力制御範囲の拡大
- 負荷0％（無負荷）〜100％の制御を実現。
- ●地球温暖化防止に貢献
- ダイキン独自の超省エネ技術、IPMモータを採用。
8シリーズに比べて約30％の電力を削減しました。（当社実績）
冷媒R410A採用。 - ●作業環境に優しい低騒音
- 8シリーズに比べさらに低騒音化を実現

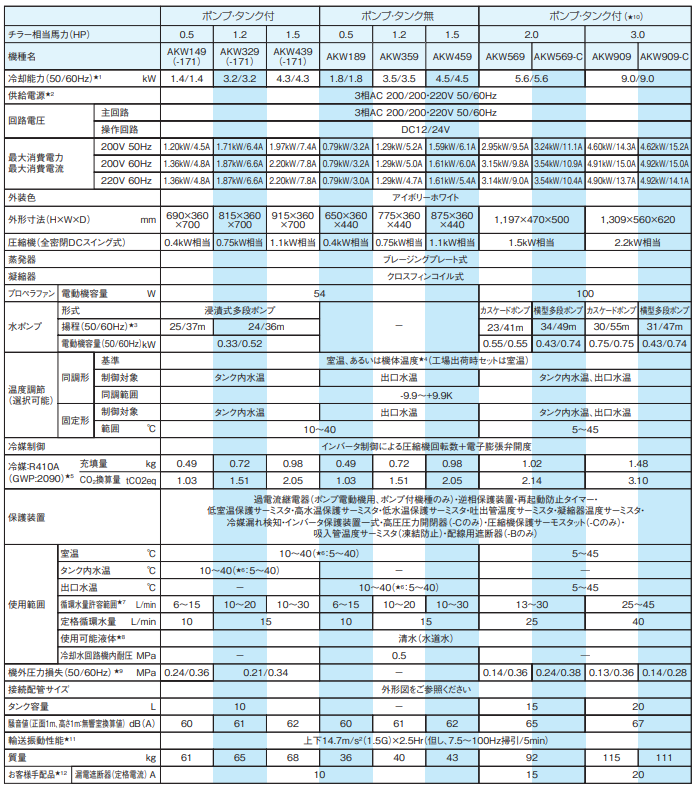

仕様
AKW149・AKW329・AKW439・AKW189・AKW359・AKW459・AKW569・AKW909
型式例
| チラー相当馬力(HP) | ポンプタンク付き型式 | ポンプタンク無し型式 |
| 0.5 | AKW149-171 | AKW189-* |
| 1.2 | AKW329-171 | AKW359-* |
| 1.5 | AKW439-171 | AKW459-* |
| 2.0 | AKW569-* | |
| 3.0 | AKW909-* |
