KOENIG社製チェックバルブ(逆止弁)は、スプリングとボールが一体となった製品です。
規定仕様で加工された油路内へワンタッチで取り付けが可能で、面倒なタップ加工も不要です。
流体の流れに応じて、フォワードタイプとリバースタイプの2種類を揃えております。
逆止弁の機構にお役立ていただけます。
また、メッシュ付きオプション品も用意しておりますので、コンタミ対策にも最適です。
モデル一覧
打ち込み式チェックバルブ(逆止弁) Forwrard(フォワード)タイプ

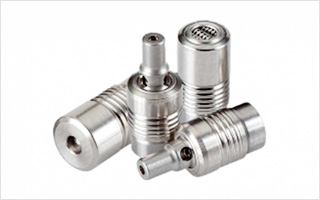

チェックバルブ Forward(フォワード)タイプ（φ5.5・φ8）
設定クラッキング(開弁圧)
| φ5.5 | 0・0.14・0.25・0.40・0.50・1.00・2.00（bar） *7種類 |
|---|---|
| φ8.0 | 0・0.14・0.40・1.00 （bar） *4種類 |
仕様
| 最大耐圧（シール方向） | 280 bar |
|---|---|
| 最大耐圧（フロー方向） | 40 bar |
| 最大リーク量(シール時) | 20sccm/min @1.72bar |
| スクリーンメッシュ対応 | φ5.5のみ対応可 |
| スクリーンメッシュ粗さ | 125μm |

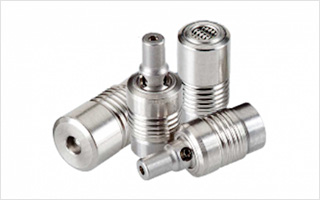

チェックバルブ Reverse(リバース)タイプ（φ5.5・φ8）
設定クラッキング(開弁圧)
| φ5.5 | 0・0.14・0.25・0.40・0.50・1.00・2.00（bar） *7種類 |
|---|---|
| φ8.0 | 0・0.14・0.40・1.00 （bar） *4種類 |
仕様
| 最大耐圧（シール方向） | 280 bar |
|---|---|
| 最大耐圧（フロー方向） | 40 bar |
| 最大リーク量(シール時) | 20sccm/min @1.72bar |
| スクリーンメッシュ対応 | φ5.5のみ対応可 |
| スクリーンメッシュ粗さ | 125μm |
導入事例
- サスペンションの昇降制御
（積み荷の重さに応じて、サスペンションが上下に昇降する際の制御） - オイルポンプの吐出量調整
- 各種油量調整
他
