ISO TS16949認証を取得している加工時にできる要らない穴を埋めるための高圧対応のシールプラグです。
- 打ち込むだけの簡単装着(打ち込みタイプ)
- ツールでワンタッチ装着(引き抜きタイプ)
接着剤などは一切不要。大きい加工穴公差で容易な穴加工（穴公差 0～＋0.12mm）を可能とし、リーマ加工不要のため、圧倒的な工数削減を実現し、独自の面接触シールでゴミ出ず・漏れず・傷つけずの高い信頼性がございます。
モデル一覧
| 製品写真 | 製品名 | 型番 |
|---|---|---|

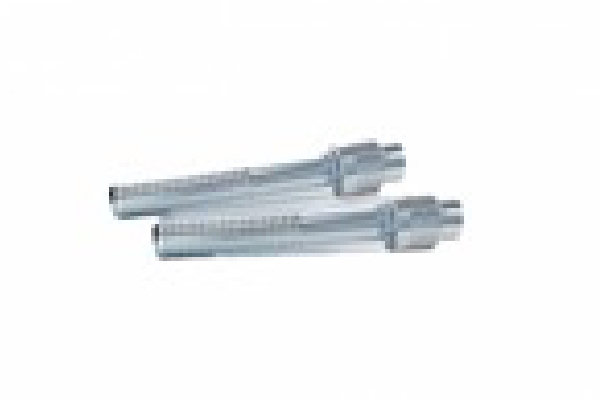

 | エキスパンダー打ち込みプラグMB600シリーズ（最大耐圧：45MPa） | オールステンレス製：MB600シリーズ（φ3～φ14）/ 加工穴公差：0～0.1mm |
| エキスパンダー打ち込みプラグMB700シリーズ（最大耐圧：45MPa） | ボール 鉄製 / スリーブ ステンレス製：MB700シリーズ（φ3～φ22）/ 加工穴公差：0～0.1mm |
| エキスパンダー打ち込みプラグMB850シリーズ（最大耐圧：35MPa） | オール鉄製：（φ3～φ22） / 加工穴公差：0～0.1mm |

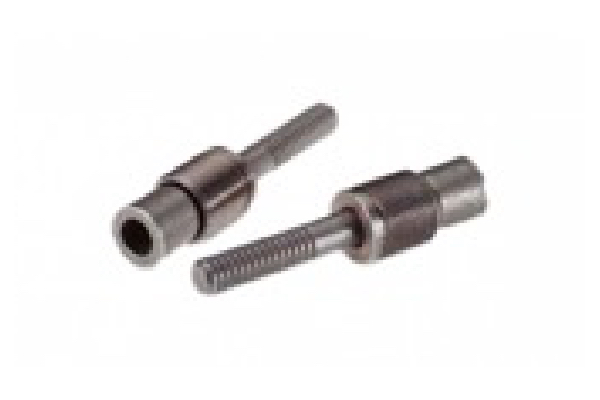

 | エキスパンダー引き抜きプラグLK600シリーズ（最大耐圧：6MPa） | ステンレス製：LK600シリーズ（φ4～φ10） / 加工穴公差：0～＋0.12mm |
 | エキスパンダー引き抜きプラグLK950シリーズ（最大耐圧：6MPa） | 鉄製：LK950シリーズ（φ4～φ18） / 加工穴公差：0～＋0.12mm |

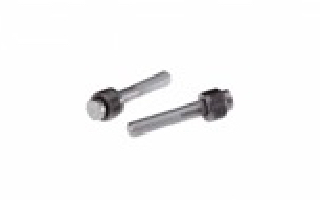

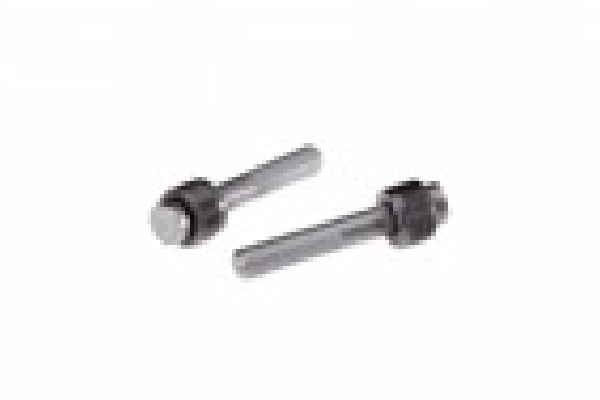

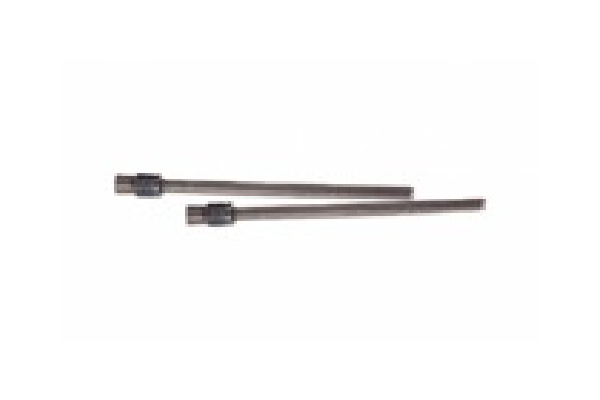

 | エキスパンダー引き抜きプラグSKCシリーズ（最大耐圧：50MPa） | 小径対応：SKC550シリーズ（φ4～φ7） |
| エキスパンダー引き抜きプラグSKシリーズ（最大耐圧：50MPa） | 大径対応：SK550シリーズ（φ8～φ12） |

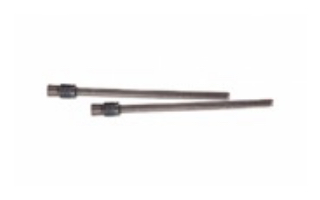

 | エキスパンダー引き抜きプラグSKシリーズ（最大耐圧：50MPa） | 加工穴奥部でのシール対応：SK552シリーズ（φ4～φ10） / 母材端面から奥30mmまでの領域でのシール可能 |

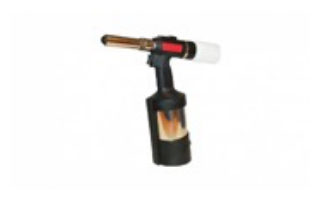

 | 引き抜きプラグ取り付け用ツール | ExTool-030（φ3～φ6） ExTool-040-1（φ7～φ10） ExTool-040-2（φ8～φ12） ExTool-050（φ18～φ20） |

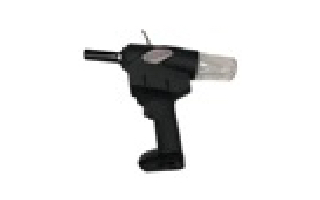

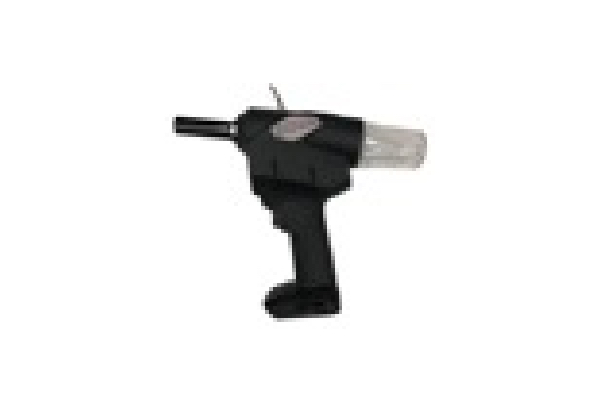

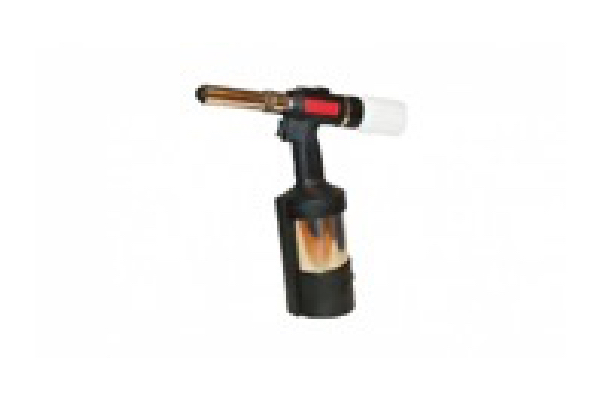

 | 引き抜きプラグ取り付け用バッテリーツール | ExTool-B-010（φ4～φ16） |
導入事例
自動車メーカー、自動車部品メーカー
- エンジンブロック
- シリンダーヘッド
- ブレーキ
- トランスミッション
- サスペンション
他
工作機械メーカー
- 主軸
- ロータリーテーブル
- チャック
- クランプ
他
油圧部品
- ポンプ
- バルブ
- マニホールドブロック
他
