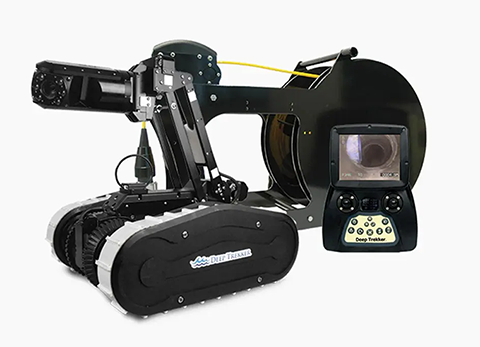

DT340シリーズは完全防水の配管調査用ロボットです。
ビデオ付きコントローラを用いて簡単操作で配管点検が可能です。
特長
特長1. 高い耐久性能
- 本体はアルマイト加工されたアルミダイキャストとステンレスを使用
- サファイヤガラス製のカメラレンズカバー
- 完全防水で水深50mまで調査可能


特長2. 使用場所を選ばない利便性
- バッテリー内蔵で別途電源の準備が不要
- 本体、モニター付コントローラ、ケーブルは全て専用ケースに収納でき、持ち運びも容易


特長3. どんな配管でも調査可能
- ホイールの径・形状・材質が多彩なため、様々な配管素材に対応可能
- ホイールはマグネット接続でメンテナンスも容易


仕様
DT340 基本仕様

| 仕 様 | ||||
|---|---|---|---|---|
| DT340 L | DT340 S | DT340 X | DT300 | |
| 速 度 | 12m/min | 17.2m/min | ||
| ケーブル | φ5mm 軽量合成繊維入りポリウレタンジャケット(最長400mまで延伸可) | |||
| ケーブル強度 | 最小破断強度 453㎏ | |||
| ケーブルリール | ガイド付き手動コイル(IP68) | カウンター付き手動コイル(IP68) | ||
| 幅 | 141mm | 270mm | ||
| 高さ | 151mm | 230mm | ||
| 長さ | 610mm | 770mm | ||
| 重量 | 15.5kg | 25kg | 25kg(トラック付28.8kg) | 耐水深 | 50m 防水 |
| 照明 | 調光シャドーレスLED | |||
| センサー | ピッチ、ロール、リーク、内部温度 | ピッチ、ロール、リーク、内部温度 カメラ パン/チルト | 電源システム | 19.2V(リチウム電池)最大8時間駆動(1.5時間充電) |
| 対応パイプ径 | 200mm~900mm | |||
| 対応温度 | -5~40℃ | |||
| 材質 | ステンレス/アルミダイキャスト/サファイヤガラス | |||
DT340シリーズ 比較表
| 仕 様 |  |  |  |
|---|---|---|---|
| DT340L | DT340S | DT340X | |
| カメラ位置 | 8”-12”パイプ (200mm-300mm) | 8”-36”パイプ (200mm-900mm) | 8”-36”パイプ (200mm-900mm) |
| 固定カメラ | ○ | × | × |
| PTZカメラ | × | ○ | ○ |
| パン/チルトカメラ | × | × | × |
| リアカメラ | × | × | ○ |
| 追加オプション | |||
| 昇降アーム | ○ | ○ | ○ |
| ゾンデ | × | × | ○ |
| サービスキット | × | × | ○ |
| ホイールオプション | |||
| 10inchゴムホイール | × | × | ○ |
| 12inchゴムホイール | × | ○ | ○ |
| 12inch超硬ホイール | × | × | ○ |
| トラック& スペーサーキット | × | × | ○ |
| テザー | |||
| 電動リール | × | × | ○ |
| カウンターリール | ○ | ○ | × |
| テザー長さ | 200m | 200m | 400m |
| 仕 様 |  |  |  |
|---|---|---|---|
| DT300 | DT320ベース | DT320X | |
| カメラ位置 | 6”-36”パイプ (150mm-900mm) | 6”-12”パイプ (150mm-300mm) | 6”-12”パイプ (150mm-300mm) |
| 固定カメラ | × | × | × |
| PTZカメラ | ○ | × | × |
| パン/チルトカメラ | × | ○ | ○ |
| リアカメラ | ○ | × | × |
| 追加オプション | |||
| 昇降アーム | ○ | ○ | ○ |
| ゾンデ | ○ | × | × |
| サービスキット | ○ | ○ | ○ |
| ホイールオプション | |||
| 10inchゴムホイール | ○ | × | ○ |
| 12inchゴムホイール | ○ | × | × |
| 12inch超硬ホイール | ○ | × | ○ |
| トラック& スペーサーキット | × | ○ | ○ |
| テザー | |||
| 電動リール | ○ | × | ○ |
| カウンターリール | × | ○ | × |
| テザー長さ | 400m | 200m | 200m |
追加オプション
超硬ホイール4個セット
柔らかい材質によって滑りやすい材質のパイプをしっかりグリップします。
    直径:150mm~200mm
    対象:PVC管、土管
    対象機器:DT320

  超硬ホイール4個セット
 柔らかい材質によって滑りやすい材質のパイプをしっかりグリップします。
    直径:200mm~250mm
    対象:PVC管、土管
    対象機器:DT340

    ゴム製ホイール4個セット
大きな直径のパイプで使用する際に取り付けることで、より広いホイール幅を提供し、転倒を防ぎます。
        直径:250mm~300mm
        対象:大口径のパイプ

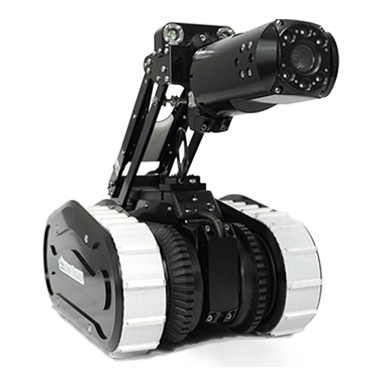

    クローラートラックキット
セルフクリーニング機能によって土砂、破片、泥がある大口径パイプや障害物がある場合にも安定感を生み、過酷な条件下でも走行できます。
        対象:土砂、破片、泥環境

    ホイールorトラック用スペーサーキット
大口径パイプに障害物やコーナーがある場合、車体に幅を加えることで、より安定した走行が可能になります。

    後方カメラ
後方カメラを装備することで障害物の回避、自身のテザーの確認を行うことができます。
        一方通行のパイプを逆走する際にも有用です。

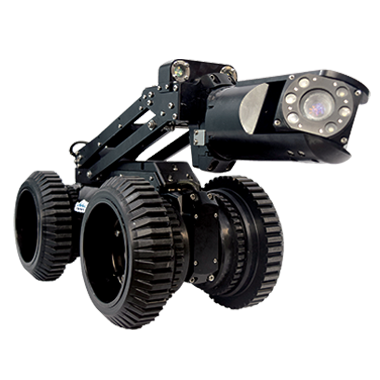

    昇降アーム
昇降アームを使用することでカメラ位置を操作できます。
        パンチルト機能と合わせて管内の微細な異常の発見に役立ちます。

    電動カウンターテザーリール 200-400m
送り出したテザーの長さを画面に表示することで、クローラーがパイプのどの位置にいるかを確認できます。
        テザーを戻す際にクローラーも自動で回収可能です。

    DT340レーザーリング
リングレーザーとレーザースキャンモジュールを組み合わせることでパイプの3Dモデルを作成できます。

    追加オプションの詳細については、下記フォームよりお問い合わせください。
使用例
DT340レーザーリング
レーザーを使用し、3Dのモデリングを作成することで配管内の凹凸、傷などを確認することができます。

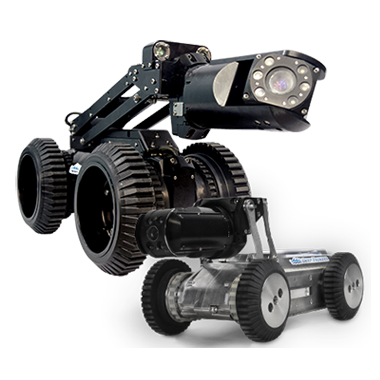

    ホイールオプション
豊富なホイールオプションは、様々なシチュエーションでの走行を可能にします。
