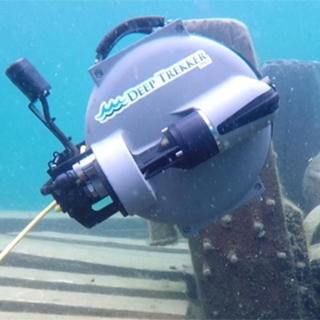

自走式の水中ビデオカメラROV(Remote Operating Vehicle)です。
4Kカメラを標準搭載し、映像はリアルタイムに手元のコントローラの画面上で確認できます。
堅牢性と携帯性のバランスに優れ、海・湖沼・水タンク等の点検・調査に活躍します。養殖場では生簀内の観察や、一部の魚種では死魚の回収にも用いられます。
特長
特長1直感的な操作
駆動スラスターが2つだけのシンプルな構造です。本体の傾きにより、沈降、浮上を行います。すべての操作は手元のコントローラで完結します。
![](/images/product/details/rov_1.jpg)
特長2ポータビリティ
本体、コントローラそれぞれにバッテリーが搭載されているため、電源を必要とせず、どこでも自由に潜水を行えます。
特長3充実したパッケージと多彩なオプション
基本の3つのパッケージに加え、用途に合わせて多くのオプションを組み合わせて使用します。
自社のオプションだけでなく、他社製品(サードパーティ)との組み合わせにより、実に多彩な機能を有することが可能です。
商品仕様
DTG3 基本性能
- 本体材質
- アルミダイキャスト
- 本体重量
- 8.5㎏
- 窓部材質
- PMMAアクリルガラス
- 駆動時間
- 8時間
- 充電時間
- 1.5時間
- 推力
- 最大2.5ノット
- 使用環境
- 水深200m, 水温-10~50℃
4K HDカメラ
- SONY 4K UHDカメラ
- 30FPS 0.001Lux
- 280°トータルレンジ
- 270°縦方向回転
- 64GB SDメモリーカード搭載(※4K映像で約2時間録画可能)
- 照明:1000lmトラッキングLED

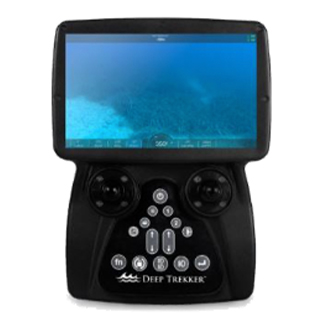

7インチLCDコントローラ
- 7インチ ワイドLCD液晶
- 16:9 – 4K録画対応
- SDカードスロット搭載
- Micro HD MI/USBポート
- イーサネット接続
- 簡易防水仕様
![](/images/product/details/rov_2.jpg)
以下のものが付属します。
- 首掛けサポート
- サンバイザー
- 64GB SDカード
※ペリカンケース同時購入時に付属するものです。
![](/images/product/details/rov_3.jpg)
ケーブル
- Φ5mm軽量ケーブル
- ポリウレタン被膜構造
- 最大作業強度25㎏
- 最小破断強度90㎏
- ハイブリッド電源システム※搭載
※ハイブリッド電源システム:コントローラを充電することで、ROVに電力を供給しながら操作することが可能です。
25m単位で延伸可能です。
300m以上はリール変更が必要です。
![](/images/product/details/rov_4.jpg)

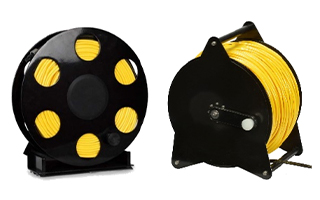

ケーブルリール
ケーブル300mまでは小型リールに収容可能です。
大型リールはROVと別収容となります。
![](/images/product/details/rov_5.jpg)

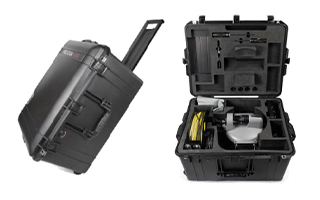

ペリカンケース
DTG3専用ケース
ホイール付、持ち手収納。上記に加え、以下のものが収容されます。
- 本体用充電器
- コントローラ用充電器
- 工具
- バラストプレート(浮力調整)
- 予備ネジ
![](/images/product/details/rov_6.jpg)

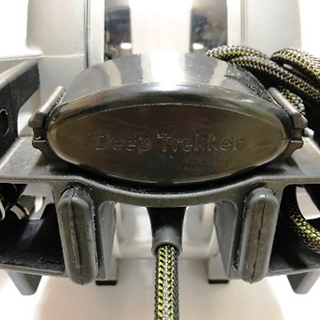

センサーパッケージ
![](/images/product/details/rov_7.jpg)
![](/images/product/details/rov_8.jpg)
深度センサー、ジャイロコンパスを搭載。それらにより、以下の機能が使用可能です。
- 自動深度調整機能
- 自動方位調整機能
オプション仕様

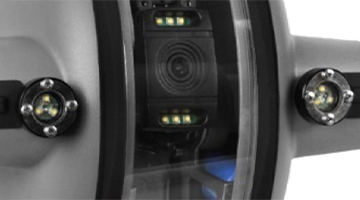

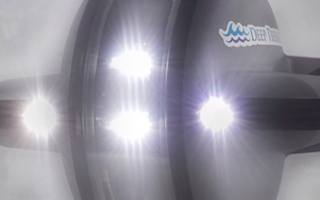

ライト
補助照明
![](/images/product/details/rov_10.jpg)
![](/images/product/details/rov_9.jpg)
- 最大光量:1000lm(左右)
- ON/OFF、調光可能

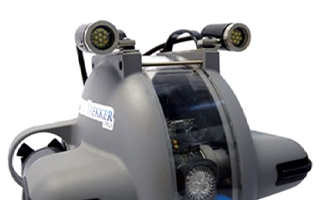

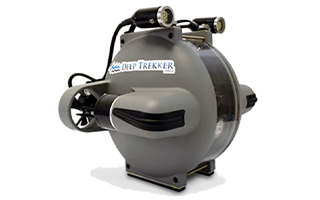

フラッドライト
![](/images/product/details/rov_12.jpg)
![](/images/product/details/rov_11.jpg)
- 最大光量:3000lm(1台)
- 補助照明と連動2台まで追加可能です。外部ポートより電力供給が必要となります。

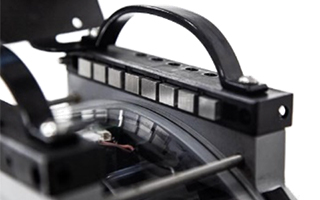

ツールレスバラスト
スチールペレットの付け外しによりドライバーを使用せず浮力調整可能です。
ROV本体上下ともに取り付け可能です。
![](/images/product/details/rov_13.jpg)
水中コントローラ
![](/images/product/details/rov_14.jpg)
![](/images/product/details/rov_15.jpg)
- 水中でROV操作が可能です。
- 耐深:75m

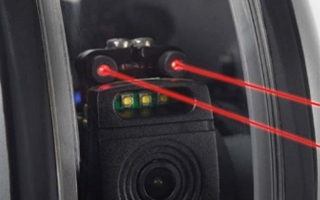

レーザー測定器
2本のレーザービームにより、25mm間隔の固定基準点を照射します。
対象に映し出される2点の間隔は25mmとなります。
![](/images/product/details/rov_16.jpg)

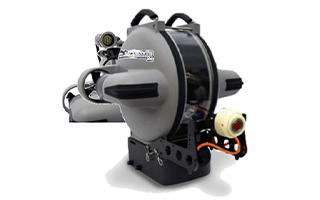

厚み測定器
Cygnus社製超音波デジタル厚み測定器。
被膜・生物を除去せず、船体・金属の厚みを測定できます。
- 対応厚:2~150mm
- 音波帯:3.5MHz
![](/images/product/details/rov_17.jpg)

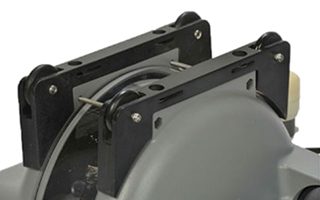

クローラーホイール
狭い隙間やパイプに沿って滑らかな操作が可能です。
ROVの上下に取り付け可能です。
![](/images/product/details/rov_18.jpg)
カメラ

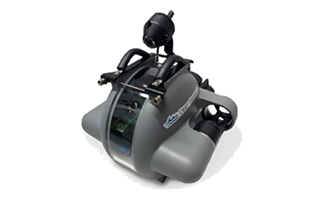

補助カメラ1(Single)
ビデオ機能に角度を追加します。
コントローラでメインカメラとの切り替えが可能です。
グラバーやモートディガーの使用時に活躍します。
![](/images/product/details/rov_19.jpg)

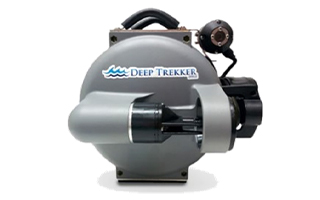

補助カメラ2(Dual)
ビデオ機能に角度を追加します。
コントローラでメインカメラとの切り替えが可能です。
前方移動しながら側面を撮影する際に活躍します。
![](/images/product/details/rov_20.jpg)

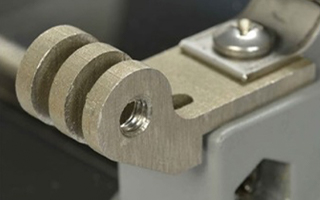

GoProマウント
GoProハウジングを取り付ける為の外付けマウントです。
※ハウジングは付属しません
![](/images/product/details/rov_21.jpg)

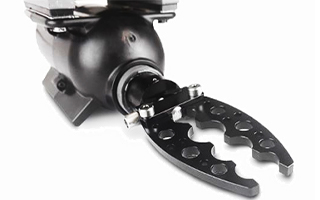

マニピュレータ
2機能グラバー
回転と開閉の機能で、水中で物を掴みます
![](/images/product/details/rov_22.jpg)

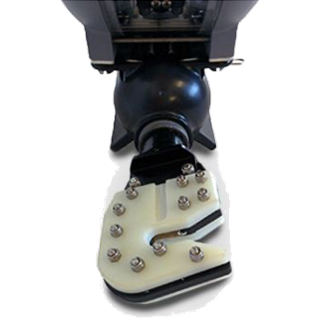

水中カッター
回転式カッターヘッドにより最大Φ12mmのロープ・ライン・ネットを切断できます。
※別途グラバーの購入が必要です。
![](/images/product/details/rov_23.jpg)
バンドルパック
![](/images/product/details/rov_24.jpg)
6種類のグラバー・サンプラーのセット。
先端は取り換え可能で、測定・サンプル収集に役立ちます。
※別途グラバーの購入が必要です。

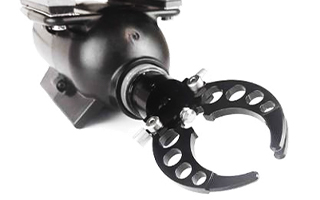

小型クロー
インターロック式で水中で優れたグリップ力を発揮します。
![](/images/product/details/rov_25.jpg)

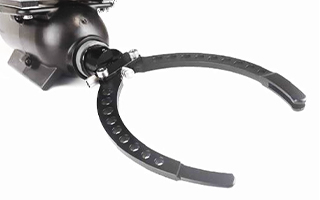

大型クロー
インターロック式で水中で優れたグリップ力を発揮します。
![](/images/product/details/rov_26.jpg)

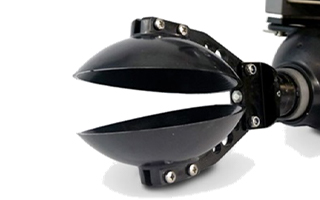

堆積物サンプラー
アームの開閉を利用し、最大250㏄の砂・堆積物をサンプリング可能です。
![](/images/product/details/rov_27.jpg)

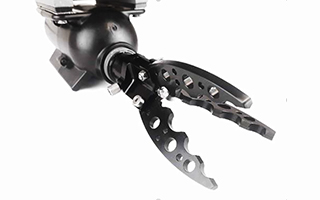

3顎アーム
3つの接点により水中でも確実に掴みます。
![](/images/product/details/rov_28.jpg)

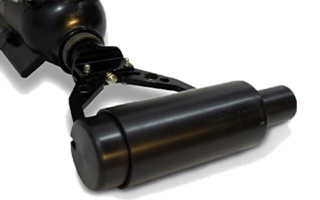

水サンプラー
アームの開閉を利用し、最大100㏄の水をサンプリング可能です。
![](/images/product/details/rov_29.jpg)

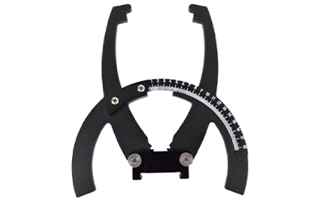

キャリパー
開閉機能により掴んだ物の正角度を計測します。
![](/images/product/details/rov_30.jpg)

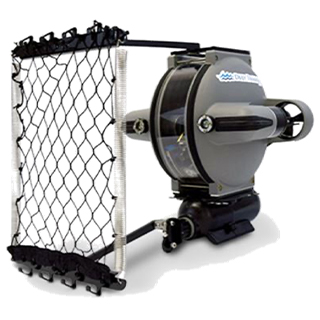

ネット修繕ツール
養殖網などの緊急補修ツールです。
グラバーシステムを利用して操作します。
- グラバーOPENでネットパッチを開きます。
- ROVを進め、ツールのフックをネットに引っ掛けます。
- グラバーCLOSEでパッチを緩めます。
- ROVを後進させるとパッチが外れ、補修完了です。
![](/images/product/details/rov_31.jpg)

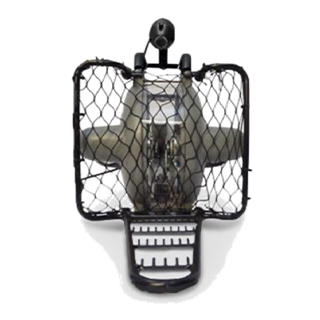

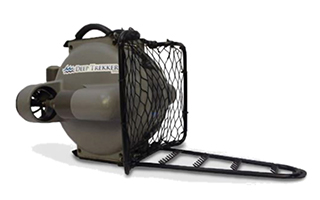

モートディガー
死魚の回収システムです。
ROVを下方に傾け、養殖網底に沈んだ死魚を掬い上げて回収します。
リフトアップシステムとの併用を想定されています。
![](/images/product/details/rov_32.jpg)
補助カメラとの併用を推奨します。
![](/images/product/details/rov_33.jpg)

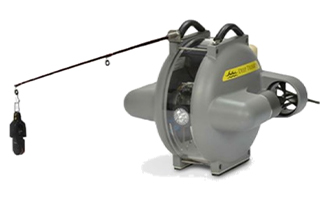

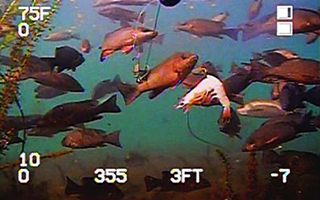

ダウンリガー
![](/images/product/details/rov_34.jpg)
![](/images/product/details/rov_35.jpg)
ダウンリガーに釣り糸を装着、釣り竿のキャスターを開き、ROVを魚のいるところまで移動させます。
魚が食いつくと釣り糸は自動的に離脱し、通常通り魚が釣れます。
これであなたも釣り名人!

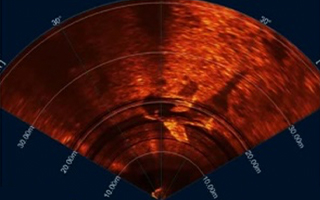

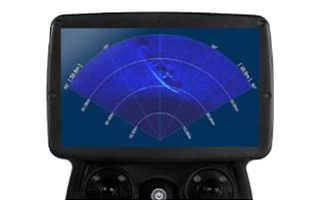

Gemini マルチビームソナー
![](/images/product/details/rov_36.jpg)
![](/images/product/details/rov_37.jpg)
![](/images/product/details/rov_38.jpg)
超音波の照射により、精密な画像を表示するイメージングソナーです。
水中の構造物・地形探索に有効です。ラップトップ、またはコントローラでも表示できます。

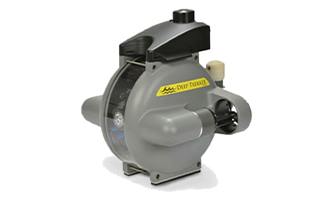

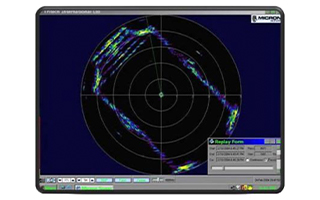

Tritech ミクロンソナー
![](/images/product/details/rov_39.jpg)
![](/images/product/details/rov_40.jpg)
世界最小のデジタルCHIRPソナーで、障害物回避ソナーとして最適です。

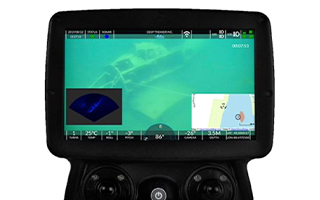

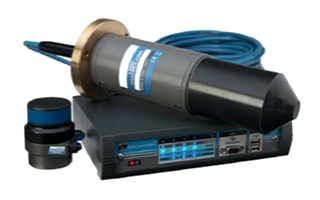

Tritech ミクロンナビUSBL
![](/images/product/details/rov_41.jpg)
![](/images/product/details/rov_42.jpg)
小型ROV用に設計されたUSB追跡システム。ミクロンソナーとセットで使用します。浅海域でROVを追跡でき、GPSで現在地を表示することが可能です。
モデル
パッケージ
モデル | ||||
---|---|---|---|---|
DTG3 Starter | DTG3 Smart | DTG3 Expert | DTG3 Navigator | |
本体 | ● | ● | ● | ● |
コントローラ | ● | ● | ● | ● |
ケーブル | 50m | 75m | 100m | 200m |
ケーブルリール | ● | ● | ● | |
ペリカンケース | ● | ● | ● | |
センサーパック | ● | ● | ||
補助照明 | ● | ● | ||
マニピュレータ | ● | ● | ||
レーザースケーラー | ● | |||
プレシジョンスラスター | ● | |||
USBL(ナビシステム) | ● | |||
1年保証 | ● | ● | ● | ● |
導入事例

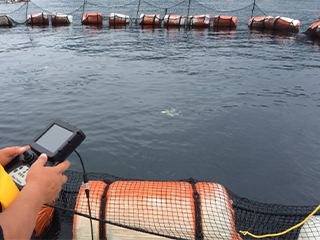

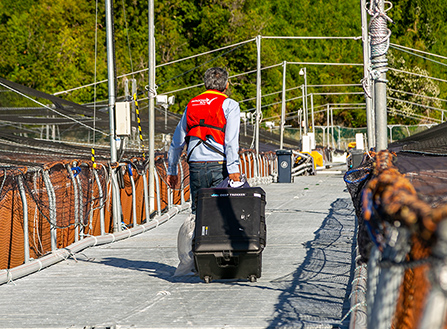

マグロ養殖池で生簀管理
従来はダイバーが生簀の底まで潜り、死魚の有無を確認していました。潜水の負担も多く、外注の場合は費用も掛かります。
ROVであれば船で生簀に近付き、本体を生簀に沈めれば観察は容易に行えます。
![](/images/product/details/rov_43.jpg)

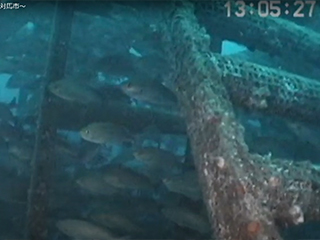

海底の漁礁効果調査
海底に沈めた漁礁の観察も、ROVであれば容易に行えます。
動きは俊敏で、水深60mにも数分で到達可能です。
![](/images/product/details/rov_44.jpg)
