操作性・安全性・温度制御精度が向上した、高機能サーモコントローラです。
4つの単相100Vコンセントソケットを標準搭載しており、各機器のON/OFF制御が可能です。
特長
特長1液晶パネルを採用

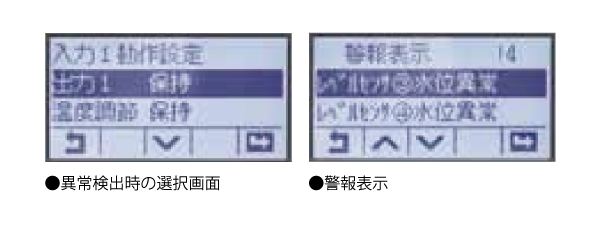

多様な表現力を持つ液晶パネルを採用、設定・測定状況や警報内容をわかりやすく表示します。誤操作によるトラブルのリスク回避にも役立ちます。
特長2温度制御精度の向上
時分割 PID 制御により高精度な温度制御が可能です。（ヒーター側のみ）また温度センサ入力は 2 点で周囲温度と水温を同時に測定することも可能です。 ●温度センサ（サーミスタ）3m×1は標準付属です。
特長3安全性の向上
外部入力は 4点でレベルセンサなどを接続することでタンクの水位管理やヒーターの空焚き、ポンプの空運転などを未然に防止します。また外部入力の異常検出時にはヒーター・クーラー等の動作について選択することも可能、異常時でも他の必要な機能を維持します。警報出力は 3点でブザーや警報灯などを接続することも可能です。
特長4防水・防塵
本体ケースは樹脂製で防水・防塵、IP65相当です。また、オプションで防水コンセントも用意しています。
仕様
| 温度制御 | 温度設定範囲 [℃] | 0.0 〜 50.0（初期値） 最大 -10.0 〜150.0 |
| 温度表示範囲 [℃] | -15.0 〜155.0 | |
| 温度制御ディファレンシャル （クーラー感度 /ヒーター感度） | 0.5/0.5 （冷却時/ヒーター加熱時） 設定範囲：0.2 〜 9.9 | |
| 温度表示精度 | ±1 （温度センサ精度を含まず） | |
| 操作方法 | キースイッチ | |
| 表示 | バックライト付きドットマトリクス LCD （水温、設定温度、警報等 日本語表示） LED×10（ヒーター、クーラー、出力1〜4、 入力1〜4…各ステータス表示） | |
| 入力 | 温度入力 | 2点…サーミスタ、 Pt100（2線式）、 Pt1000（2線式）（任意選択可能） |
| 接点入力 | 4点…無電圧接点入力 またはトランジスタ 接点入力 | |
| 出力 | 定格出力電圧/周波数 | 単相 AC100V±10% 50/60Hz |
| ヒーター側電源容量 | 0.1 〜10A（抵抗負荷） 最大電力容量 1000W | |
| クーラー側電源容量 （適用電動機の定格容量） | 0.1 〜10A （誘導負荷 cosø=0.4） 最大電力容量 400W | |
| 出力 1 〜 4 電源容量 | 合計 5.0A 最大電力容量 500W | |
| 警報出力注 | 3点 無電圧接点 1a 250VAC 2A （抵抗負荷） | |
| 電源 | 定格電源電圧 / 周波数 | 単相 AC100V±10% 50/60Hz |
| 電源ヒューズ | SOC 社製…250V…TSC5A、 SOC 社製…250V…TLC15A | |
注：警報出力を有電圧出力として用いる場合、電源供給元は出力１〜４と共通になります。
電源容量は出力１〜４と警報出力を合わせて５.０Ａです。
●レイシークーラー標準品（LX、AZ、RX(-L)、RXC(-L)、FZ型)は400W以上の場合でも接続可能です。
●環境条件 使用可能温度範囲：0〜50°Ｃ、使用可能湿度範囲：30％〜85％RH(氷結結露しないこと)、
輸送・保管条件：-10〜60°Ｃ、設置条件：屋内設置
寸法
オプション
 |
延長ケーブル 7m 温度センサ用コネクタ付き |
 |
100V 防水コンセント （出力 1 〜 4用） |
 |
C/H用防水コンセント （クーラー出力用、ヒーター出力用） |
●防水コンセントの防水性能はJIS0920防雨形です。
●内部配線の変更は必ず電気工事有資格者が行ってください。
