耐腐食性・耐久性に優れた空焚き防止機能付のチタン製ヒーターです。
設置場所に応じて投込み式、ネジ込み式を選択可能です。
特長
特長1様々な用途に対応

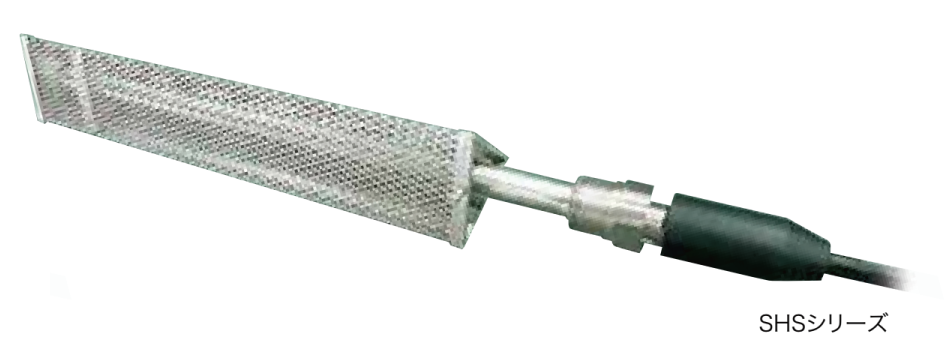

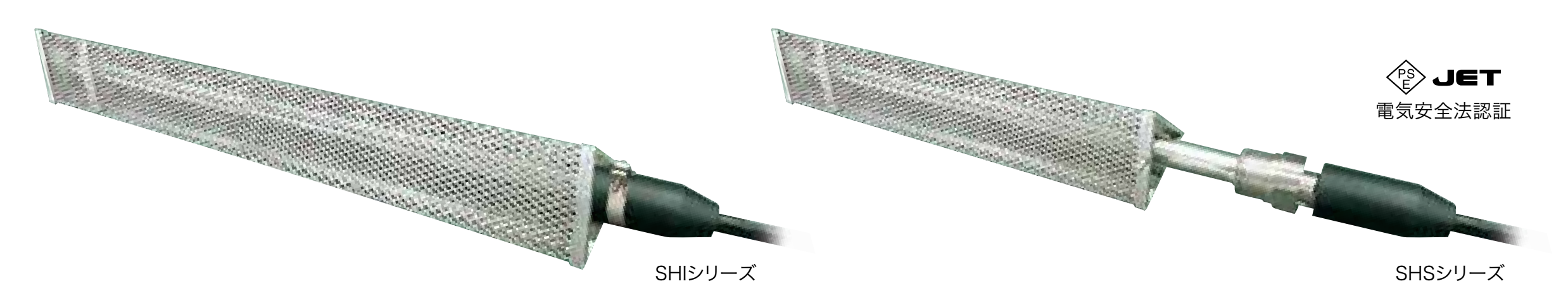

一般的な投込み式のSHI型、タンク内蔵などに便利なネジ込み式のSHS型の他、水槽以外の用途に対する特注仕様のSUS製ヒーターなども製作可能です。詳しくはお問合せください。
特長2アース付の安全設計
全機種アース付の安全設計です。100Vタイプはアース付電源プラグ仕様、200V単相タイプは3 芯線（アース含）仕様、200V 三相タイプは4 芯線（アース含）仕様です。
特長3オールシーズン・オートコントロール
サーモコントローラ TCシリーズ、HCN-101とレイシークーラー（冷却専用タイプ）、チタンヒーターを接続することで、常時接続したままで年間を通してオートコントロールが可能です。
サーモコントローラ TCシリーズと200Vタイプのチタンヒーターとの接続方法
注：マグネットリレー側のコイルはTC-101の場合は100V用、TC-201の場合は200V用です。
特長4耐食性に優れたチタン製
接液部は耐食性に優れたチタン製。液体を効率よく加熱します。
●ゴムモールド部を除く。
モデル
| 型式（投込み型） | 電源 [V] | 容量 [kW] | 電流 [A] | ケーブル外径 [mm] | 型式（ネジ込み型） |
|---|---|---|---|---|---|
| SHI-0.3KW-100V1-G | 100 単相 | 0.3 | 3.15 | 10.5 | SHS-0.3KW-100V1-G |
| SHI-0.5KW-100V1-G | 0.5 | 5.25 | SHS-0.5KW-100V1-G | ||
| SHI-1KW-100V1-G | 1 | 10.5 | SHS-1KW-100V1-G | ||
| SHI-1KW-200V1-G | 200 単相 | 1 | 5.15 | SHS-1KW-200V1-G | |
| SHI-2KW-200V1-G | 2 | 10.3 | SHS-2KW-200V1-G | ||
| SHI-1KW-200V3-G | 200 三相 | 1 | 2.91 | 12.2 | SHS-1KW-200V3-G |
| SHI-2KW-200V3-G | 2 | 5.68 | SHS-2KW-200V3-G | ||
| SHI-3KW-200V3-G | 3 | 8.52 | SHS-3KW-200V3-G |
●ヒーターは必ず流速 1m/sec以上の水流のある場所に設置してください。
●ケーブル、ゴムモールド部材質：CR（クロコプレンゴム）
●SUSも上表と同じです。
寸法 [mm]
斜線部は発熱部です。
SHI（投込み型）
| 100V 単相 | 200V 単相 | 200V 三相 | ||||||
|---|---|---|---|---|---|---|---|---|
| 300W | 500W | 1kW | 1kW | 2kW | 1kW | 2kW | 3kW | |
| a | 310 | 360 | 410 | 410 | 510 | 470 | 520 | 670 |
| b | 100 | 150 | 200 | 200 | 300 | 270 | 320 | 470 |
| c | 3000 | 3100 | 5000 | |||||
SHS（ネジ込み型）
| 100V 単相 | 200V 単相 | 200V 三相 | ||||||
|---|---|---|---|---|---|---|---|---|
| 300W | 500W | 1kW | 1kW | 2kW | 1kW | 2kW | 3kW | |
| a | 290 | 340 | 390 | 390 | 490 | 450 | 500 | 650 |
| b | 100 | 150 | 200 | 200 | 300 | 270 | 320 | 470 |
| c | 3000 | 3100 | 5000 | |||||
| d | 210 | 260 | 310 | 295 | 395 | 355 | 405 | 555 |
| e | R1/2 | R1 | ||||||
空焚き防止機能について
空焚き防止機能
ご使用中にヒーターが 万が一空焚きになった場合、火災などの事故を未然に防ぐ安全装置です。
ヒーターが異常加熱になると強制的に通電が遮断されヒーターを停止します。
●空焚き防止機能が働くと再使用する事はできません。（非復帰型）また、空焚き防止機能作動後の修理もできませんのでご注意ください。
震災時などにおけるヒーターの空焚きにもご注意ください
大きな震災などでは、水槽が倒れて設置していたヒーターが水中から露出してしまうことがあります。
もしそのままの状態で停電が復旧して再び電源が入ると、ヒーターの過熱により室内に引火し火災になる危険があります。
本製品は、ヒーターが水中から露出して空焚き防止機能が作動した場合でも、再復帰することがありませんので安心してお使いいただけます。
特定電気用品
政令で定められている特定電気用品は、国の定めた技術上の基準に適合した旨のPSEマークの表示がないと販売できず、これらの規制対象品目は、第三者機関の検査が義務づけられています。
なお、 PSEマークは特定電気用品以外の電気用品マークとなりますので、ご注意ください。
