A4VSOシリーズ／A7VOシリーズ／A10V(S)Oシリーズ／A4CSGシリーズ／A4VGシリーズ
ボッシュレックスロスの可変容量形ピストンポンプは一般産業機器、建設機械、船舶などにおいて世界中で使用されています。
押しのけ容積の最少は10cc/revから最大1000cc/revまで、定格圧力は通常42MPaまでの製品がラインナップされています。
斜板式可変容量形アキシャルピストンポンプ：A4VSOシリーズ
シリーズ：10、11、および30
サイズ：40～1000
定格圧力：35MPa
最高圧力：40MPa
特長
オープン回路用斜板式可変容量形アキシャルピストンポンプ
吐出し量は回転速度と押しのけ容積に比例します。 斜板角度を調整すると、 吐出し量が無段階に変化します。
優れた吸入特性
低騒音
長寿命
モジュール化したデザイン
高応答
多様なスルードライブ(オプション)
目視式傾転角インジケータ(標準装備)
自由度の高い取付方法
HF 作動油の使用が可能。
仕様

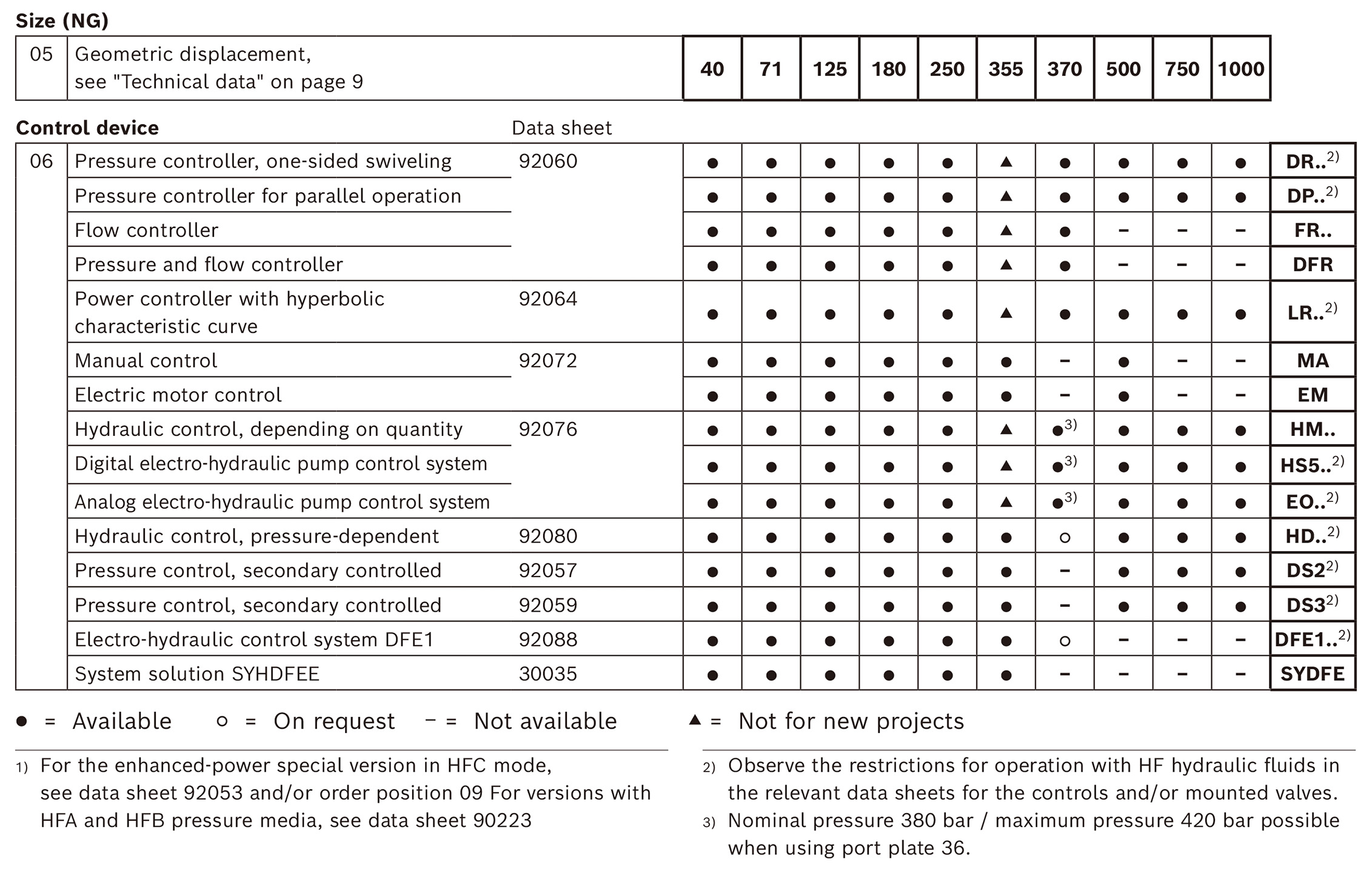

■移行対象外製品
サイズ370に移行せず、サイズ355を継続生産する製品
1）DS制御、セカンダリコントロール用アキシャルピストンユニット‥‥データシートRE92057
2）MA制御、EMA制御‥‥データシートRE92072
3）SYHDFE‥‥データシートRE30035
4）HFC(水グライコール系作動油)用バージョンF‥‥データシートRE92053
5）ATEXバージョン‥‥データシートRE92050-01—X-B2
※詳細はデータシートでご確認ください
制御レギュレータ概要
| 記号-名称 | レギュレータ説明 | 型式例：右回転 |
|---|---|---|
| DR‒ 一定圧力保持制御  | DR‒ 一定圧力保持制御によって、 ポンプ出口圧力をポンプ制御範囲内に制限します。 上限の圧力は、 制御弁で無段階に設定できます。 設定範囲 2.0...35 MPa オプション：DRGリモコン式 カタログ ：92060を参照 | A4VSO40DR/10R-VPB**N00 A4VSO71DR/10R-VPB**N00 A4VSO125DR/30R-VPB**N00 A4VSO180DR/30R-VPB**N00 A4VSO250DR/30R-VPB**N00 A4VSO370DR/30R-VPB**N00 A4VSO500DR/10R-VPH**N00 A4VSO750 A4VSO1000 |
| DP - パラレル運転用一定圧力保持制御  | 複数の一定圧力保持制御A4VSOアキシャルピストンポンプをパラレル(合流)運転で使用する場合に適しています。 オプション：DPF一定流量保持制御付き カタログ ：92060を参照 | A4VSO40DP/10R-V*B***** A4VSO71DP/10R-V*B***** A4VSO125DP/30R-V*B***** A4VSO180DP/30R-V*B***** A4VSO250DP/30R-V*B***** A4VSO370DP/30R-V*B***** A4VSO500DP/10R-V*H***** A4VSO750 A4VSO1000 |
| LR2 - 双曲線制御  | 双曲線の出力制御では、 一定回転時に設定圧力を一定に保持します。 オプション: 一定圧力保持制御付き(LR2D) リモコン式 (LR2G) 一定流量保持制御付き (LR2F、 LR2S) 油圧ストロークリミッタ付き (LR2H) 機械式ストロークリミッタ付き (LR2M) 油圧式２ポジション制御付き (LR2Z)、電気式２ポジション制御付き (LR2Y) カタログ ：92064 を参照 | A4VSO40LR2*/10R-VPB**N00 A4VSO71LR2*/10R-VPB**N00 A4VSO125LR2*/30R-VPB**N00 A4VSO180LR2*/30R-VPB**N00 A4VSO250LR2*/30R-VPB**N00 A4VSO370LR2*/30R-VPB**N00 A4VSO500LR2*/10R-VPH**N00 A4VSO750 A4VSO1000 |
※上記以外のレギュレータもございます。
斜軸式可変容量形アキシャルピストンポンプ：A7VOシリーズ
シリーズ：63
サイズ：28～160
定格圧力：35MPa
最高圧力：40MPa
特長
テーパーピストンを採用したオープン回路用斜軸式可変容量形ピストンポンプ
建設機械および産業機械分野向け
吐出し量は回転速度と押しのけ容積に比例
吐出し量は、斜軸の傾転角制御により無段階で変更可能。
豊富な制御方式
長寿命でコンパクト、堅牢なポンプ
仕様
| サイズ | 呼びサイズ | 28 | 55 | 80 | 107 | 160 |
|---|---|---|---|---|---|---|
| 押しのけ容積 (理論値、1回転あたり) | Vg max cm3 | 28.1 | 54.8 | 80 | 107 | 160 |
| 最高回転速度1)Vgmax | nnommin-1 | 3150 | 2500 | 2240 | 2150 | 1900 |
| Vg< 0.74 ×Vgmax | nmax1 min-1 | 4250 | 3400 | 3000 | 2900 | 2560 |
| 最高回転速度2) | nmax2 min-1 | 4750 | 3750 | 3350 | 3200 | 2850 |
| 吐出し量Vg< 0.74×Vg max | qvl/min | 89 | 137 | 179 | 230 | 304 |
| 入力Vgmax、nnomおよびΔp= 35 MPa | PkW | 52 | 80 | 105 | 134 | 177 |
| トルクVgmaxおよびΔp= 35 MPa | TNm | 156 | 305 | 446 | 596 | 891 |
| ねじり剛性Vgmax～Vg/2 | cminkNm/rad | 5 | 10 | 16 | 21 | 36 |
| Vg/2 ～ 0 (補間) | cmaxkNm/rad | 16 | 32 | 49 | 67 | 104 |
| 慣性モーメント (回転軸回り) | JGRkgm² | 0.0042 | 0.0042 | 0.0080 | 0.0127 | 0.0253 |
| 最大角加速度 | αrad/s² | 35900 | 31600 | 24200 | 19200 | 15300 |
| ハウジング容量 | Vl | 0.5 | 0.75 | 1.2 | 1.5 | 2.4 |
| 質量 (約) | mkg | 17 | 25 | 40 | 49 | 71 |
制御レギュレータ概要
| レギュレータ説明 | 型式例：右回転 |
|---|---|
LR – 出力一定制出力一定制御は、一定回転速度の下で入力動力を超えないように運転圧力に応じてポンプの押しのけ容積を制限します。 正確な双曲線制御は、入力の最適な利用を提供いたします。 運転圧力は、メジャリングピストンを介してロッカーに作用します。 これに対抗するスプリング力を外部調整することにより、出力の設定をします。 運転圧力が、設定されたスプリング力を超えると、制御弁はロッカーにより作動し、ポンプは、(Vg(min) 方向に) 傾転します。 ロッカーのレバー長さが短くなり、同じ割合で押しのけ容積が減少するため、運転圧力が上昇しても入力を超過しません (pB × Vg = 一定; pB = 運転 圧力; Vg = 押しのけ容積)。 圧力が下げられた状態では、ポンプはリターンスプリングにより初期位置である Vg(max)に傾転します。 油圧の出力 (LR特性) は、ポンプ効率の影響を受けます。 ※制御開始圧力設定範囲は、5～22MPa 注文の際には、以下の事項をお知らせください。入力 P [kW] 回転速度 n [min-1] 最大吐出し量 qv max [L/min] | A7VO28LR*/63R-V*B** A7VO55LR*/63R-V*B** A7VO80LR*/63R-V*B** A7VO107LR*/63R-V*B** A7VO160LR*/63R-V*B** A7VO250LR*/63R-V*B** A7VO355LR*/63R-V*B** A7VO500LR*/63R-V*B** |
DR – 一定圧力保持制御一定圧力保持制御は、制御範囲内でポンプ吐出側の最高圧力を制限します。この可変容量ポンプは、実際に必要とされる分の油圧作動油を吐き出します。運転圧力が内蔵の圧力制御弁で設定した圧力値を超えると、ポンプは設定値からの逸脱を減らすように、押しのけ容積を制限します。無負荷状態では、ポンプを初期位置Vg(max)までリターンスプリングにより傾転します。 圧力設定範囲5～35MPa ご注文の際は、設定圧力をお知らせください。 | A7VO28DR*/63R-V*B** A7VO55DR*/63R-V*B** A7VO80DR*/63R-V*B** A7VO107DR*/63R-V*B** A7VO160DR*/63R-V*B** A7VO250DR*/63R-V*B** A7VO355DR*/63R-V*B** A7VO500DR*/63R-V*B** |
※上記以外のレギュレータもございます。

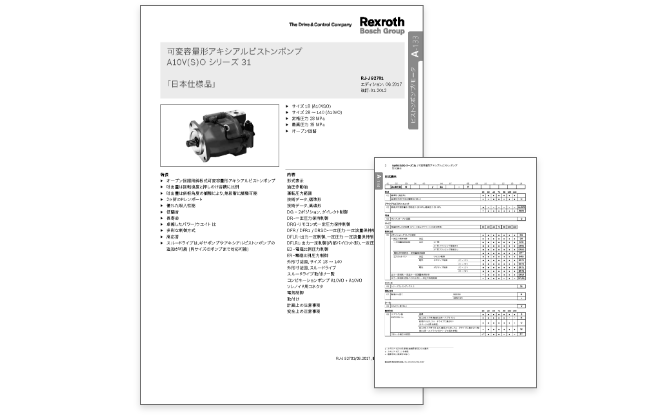

斜板式可変容量形アキシャルピストンポンプ：A10VOシリーズ
日本仕様品
シリーズ：31
サイズ：18(A10VSO18)
サイズ：28～100
サイズ：140(A10VSO140)
定格圧力：28MPa
最高圧力：35MPa
特長
オープン回路用斜板式可変容量形アキシアルピストンポンプ
吐出量は回転速度と押しのけ容積に比例
吐出量は斜板角度の調整により、無段階に調整可能
2ヶ所のドレンポート
優れた吸入性能
低騒音
長寿命
卓越したパワー/ウエイト 比
多彩な制御方式
高応答
スルードライブは、ギヤポンプやアキシアルピストンポンプの追加が可能 (同サイズのポンプまで対応可能)
仕様
（理論値。機械効率、容積効率は含まない。)
| サイズ | 28 | 45 | 71 | 100 | |||
|---|---|---|---|---|---|---|---|
| 押しのけ容積 | Vg max | cm3 | 28 | 45 | 71 | 100 | |
| 最高回転速度 1) | Vg max 時 | nO max | min-1 | 3000 | 2600 | 2200 | 2000 |
| 限界最高回転速度 2) | nO max | min-1 | 3600 | 3100 | 2600 | 2400 | |
| 最大吐出し量 | nO max 時 | QO max | L/min | 84 | 117 | 156 | 200 |
| NE=1500 min-1時 | L/min | 42 | 68 | 107 | 150 | ||
| 最大入力（⊿p=28MPa） | nO max 時 | PO max | kW | 39 | 55 | 73 | 93 |
| NE=1500 min-1時 | kW | 20 | 32 | 50 | 70 | ||
| 最大軸トルク（⊿p=28MPa） | Vgmax 時 | Tmax | Nm | 125 | 200 | 316 | 445 |
| 軸トルク（⊿p=10MPa） | Vgmax 時 | T | Nm | 45 | 72 | 113 | 159 |
| 慣性モーメント | J | kgm2 | 0.0017 | 0.0033 | 0.0083 | 0.0167 | |
| ハウジング油量 | L | 0.7 | 1.0 | 1.6 | 2.2 | ||
| 質量（ドライ時の概略値） | m | kg | 15 | 21 | 33 | 45 | |
| 駆動軸の許容荷重 最大許容アキシャル荷重 | Fax max | N | 1000 | 1500 | 2400 | 4000 | |
| 最大許容ラジアル荷重 3) | Fq max | N | 1200 | 1500 | 1900 | 2300 | |
制御レギュレータ概要
| レギュレータ説明 | 型式例：右回転 |
|---|---|
D R–一定圧力保持制御一定圧力保持制御は、可変容量形ポンプの制御範囲内でポンプ吐出側の最大圧力を制限します。油圧作動油が必要とされる分だけ可変容量形ポンプから供給されます。運転圧力が圧力弁で設定した圧力指令値を超える場合、ポンプは押しのけ容積を下げることで補正し、制御の差を減少させます。無負荷状態：Vg(max) 圧力制御設定範囲1)は2～28MPaです。 標準は28 MPaです。 | A10VO28DR*/31R-V****N00* A10VO45DR*/31R-V****N00* A10VO71DR*/31R-V****N00* A10VO100DR*/31R-V****N00* |
DFR/DFR1/DRSC–一定圧力・一定流量保持制御一定圧力保持機能（カタログ11ページを参照)に加え、一定流量保持機能では可変オリフィス(例：電磁比例切換弁)の1次側と2次側の差圧を一定に保つことで、ポンプ吐出し量を制御します。ポンプ吐 出し量は、圧力レベルの変化に関わらず、アクチュエータが実際に必要とする流量と等しくなります。圧力制御は、流量制御機能に優先します。無負荷状態 VG(max) 設定範囲1) ～28 MPa、標準は28MPaです。 DR一定圧力保持制御についてはカタログ11ページを参照してください。 | A10VO28DFR*/31R-V****N00* A10VO45DFR*/31R-V****N00* A10VO71DFR*/31R-V****N00* A10VO100DFR*/31R-V****N00* |
DFLR–出力一定制御、一定圧力・一定流量保持制御DR(G)一定圧力保持制御についてはカタログ11(12)ページを参照してください。 DFR、DFR1一定流量保持制御についてはカタログ13ページを参照してください。運転圧力が変化しても駆動軸のトルクを一定にするために、ピストンポンプ傾転角度(吐出し量)は、流量と圧力の積が一定で あり続けるように変化します。 一定流量保持制御は、出力曲線の以下で有効です。 | A10VO28DFLR*/31R-V****N00* A10VO45DFLR*/31R-V****N00* A10VO71DFLR*/31R-V****N00* A10VO100DFLR*/31R-V****N00* |
※上記以外のレギュレータもございます。
斜板式可変容量形アキシャルピストンポンプ：A10VSOシリーズ
汎用中圧ポンプ
シリーズ：3X
サイズ： 18~140
定格圧力：28 MPa
最高圧力：35MPa
特長
オープン回路用斜板式可変容量形アキシャルピストンポンプ
吐出量は回転速度と押しのけ容積に比例
吐出量は斜板角度の調整により、無段階に調整可能
2ヶ所のドレンポート
優れた吸入性能
低騒音
長寿命
卓越したパワー/ウエイト 比
多彩な制御方式
高応答
スルードライブは、ギヤポンプやアキシャルピストンポンプの追加が可能 (同サイズのポンプまで対応可能)
石油系、難燃性油圧作動油に対応
仕様
標準形
| サイズ | 18 | 28 | 45 | 71 | 88 | 100 | 140 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1回転あたりの押しのけ容積(理論値) | Vg max | cm3 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | ||
| 最高回転速度1) | Vgmax | nnom | min-1 | 3300 | 3000 | 2600 | 2200 | 2100 | 2000 | 1800 | |
| Vg < Vg max 2) | perm | min-1 | 3900 | 3600 | 3100 | 2600 | 2500 | 2400 | 2100 | ||
| 吐出し量 | nnom atVg max | qv max | l/min | 59 | 84 | 117 | 156 | 185 | 200 | 252 | |
| nE= 1500 min-1 atVgmax | qvE max | l/min | 27 | 42 | 68 | 107 | 132 | 150 | 210 | ||
| 入力 | nnom atVg max | Pmax | kW | 28 | 39 | 55 | 73 | 86 | 93 | 118 | |
| Δp= 28 MPa | nE= 1500 min-1 atVgmax | PE max | kW | 12.6 | 20 | 32 | 50 | 62 | 70 | 98 | |
| トルク | Δp= 28 MPa | Tmax | Nm | 80 | 125 | 200 | 316 | 392 | 445 | 623 | |
| Vg max at | Δp= 10 MPa | T | Nm | 30 | 45 | 72 | 113 | 140 | 159 | 223 | |
| ねじり剛性 (駆動軸) | S | c | Nm/rad | 11087 | 22317 | 37500 | 71884 | 71884 | 121142 | 169437 | |
| R | c | Nm/rad | 14850 | 26360 | 41025 | 76545 | 76545 | – | – | ||
| P | c | Nm/rad | 13158 | 25656 | 41232 | 80627 | 80627 | 132335 | 188406 | ||
| 慣性モーメント（回転軸回り） | JTW | kgm2 | 0.00093 | 0.0017 | 0.0033 | 0.0083 | 0.0083 | 0.0167 | 0.0242 | ||
| ハウジング油量 | V | l | 0.4 | 0.7 | 1.0 | 1.6 | 1.6 | 2.2 | 3.0 | ||
| スルードライブなしの重量（概算） | m | kg | 12.9 | 18 | 23.5 | 35.2 | 35.2 | 49.5 | 65.4 | ||
| スルードライブ付きの重量（概算） | 14 | 19.3 | 25.1 | 38 | 38 | 55.4 | 74.4 | ||||
型式例 ※右回転
| サイズ | DR：圧力一定制御 | DFR：ロードセンシング制御 |
|---|---|---|
| 18(18cc/rev) | A10VSO18DR*/31R-V****N00 | A10VSO18DFR*/31R-V****N00 |
| 140(140cc/rev) | A10VSO140DR*/32R-V****N00 | A10VSO140DFR*/32R-V****N00 |
斜板式可変容量形アキシャルピストンポンプ：A4CSGシリーズ
シリーズ：3X
サイズ：250～750
定格圧力：35MPa
最高圧力：40MPa
特長
クローズド回路用可変容量形斜板アキシャルピストンポンプ
吐出し量は回転速度と押しのけ容積に比例します。
斜板の角度制御により、連続的に吐出し量を変えることができます。
クローズド回路用ブーストポンプ、ならびに同制御用バルブを内蔵
内蔵ブーストポンプは、フィードポンプおよびパイロット圧力供給源として機能
取付け長さが極めて短いコンパクトなデザイン
最適なパワー/ウエイト比
低騒音
長寿命
高効率
停電時、 中立復帰する電気油圧比例制御
ブーストポンプ付でも、スルードライブが可能
仕様
| サイズ | 250 | 355 | 500 | 750 | |||
|---|---|---|---|---|---|---|---|
| 押しのけ容積(1回転あたり、理論値) | 可変容量ポンプ | Vg max | cm3 | 250 | 355 | 500 | 750 |
| 内蔵ブーストポンプ | Vg Sp | cm3 | 63 | 80 | 98 | 143 | |
| 回転速度1) | 最高 at Vg max | nnom | min-1 | 2200 | 2000 | 1800 | 1600 |
| 最低2) | nmin | min-1 | 800 | 800 | 800 | 800 | |
| 流量(可変容量ポンプ) Vg max Vgmax 時、および | nmax | qv | l/min. | 550 | 710 | 900 | 1200 |
| nE = 1500 min-1 | qVE | l/min. | 375 | 533 | 750 | 1125 | |
| 入力 3) Vg max で、⊿π = 35 MPa 、および | nmax | P | kW | 321 | 414 | 525 | 700 |
| nE = 1500 min-1 | PE | kW | 219 | 311 | 438 | 656 | |
| トルク3) | ∆p = 35 MPa 時、および | T | Nm | 1391 | 1976 | 2783 | 4174 |
| Vg max 時、および | ∆p = 10 MPa | T | Nm | 398 | 564 | 795 | 1193 |
| 駆動軸のねじり剛性 | P | c | kNm/rad | 527 | 800 | 1145 | 1860 |
| Z | c | kNm/rad | 543 | 770 | 1209 | 1812 | |
| ロータリグループの慣性モーメント | JTW | kgm2 | 0.0959 | 0.19 | 0.3325 | 0.66 | |
| 最大角速度4) | α | rad/s2 | 775 | 600 | 540 | 400 | |
| ハウジング容積 | V | L | 10 | 8 | 14 | 19 | |
| 概算質量(EP制御ポンプ、内蔵ブーストポンプはフィルタなしの場合) | m | kg | 260 | 275 | 390 | 520 | |
斜板式可変容量形アキシャルピストンポンプ：A4VG/32シリーズ
アジア太平洋モデル(日本版)
閉回路アプリケーション用高圧ポンプ
シリーズ：32
サイズ：28〜125
定格圧力：40MPa
最高圧力：45MPa
特長
ブーストおよびパイロット用ポンプを内蔵したアキシアル ピストンポンプ
斜板は両方向へ無段階に移動するため、スムーズな方向切替が可能
アンチキャビ機能内蔵の高圧リリーフバルブ
外部から調整可能なカットオフバルブ
チャージ回路用のブースト圧リリーフバルブ
スルードライブ構造により、 同一サイズまでのポンプ同士を連結可能
豊富な制御方式のラインナップ
斜板型構造
仕様
| サイズ | 28 | 40 | 56 | 71 | 90 | 125 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 押しのけ容積 (1回転あたり、理論値) 可変容量ポンプ | Vg max | cm3 | 28 | 40 | 56 | 71 | 90 | 125 | ||
| ブーストポンプ (p= 2 MPa時) | Vg Sp | cm3 | 6.1 | 8.6 | 11.6 | 19.6 | 19.6 | 28.3 | ||
| 回転速度1) | 最高 Vgmax時 | nnom | min-1 | 4250 | 4000 | 3600 | 3300 | 3050 | 2850 | |
| 限界最高2) | nmax1 | min-1 | 4500 | 4200 | 3900 | 3600 | 3300 | 3250 | ||
| 間欠最高3) | nmax2 | min-1 | 5000 | 5000 | 4500 | 4100 | 3800 | 3450 | ||
| 最低 | nmin | min-1 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| 吐出し量nnomatVgmax | qv | l/min | 119 | 160 | 202 | 234 | 275 | 356 | ||
| 入力4)nnomatVgmaxおよびΔp= 40 MPa | P | kW | 79 | 107 | 134 | 156 | 183 | 238 | ||
| トルク4)Vgmaxおよび | Δp= 40 MPa | T | Nm | 178 | 255 | 357 | 452 | 573 | 796 | |
| Δp= 10 MPa | T | Nm | 45 | 64 | 89 | 113 | 143 | 199 | ||
| ねじり剛性 (駆動軸) | S | c | kNm/rad | 31.4 | 69 | 80.8 | 98.8 | 158.1 | 218.3 | |
| T | c | kNm/rad | – | – | 95 | 120.9 | – | 252.1 | ||
| A | c | kNm/rad | – | 79.6 | 95.8 | 142.4 | 176.8 | 256.5 | ||
| Z | c | kNm/rad | 32.8 | 67.5 | 78.8 | 122.8 | 137 | 223.7 | ||
| U | c | kNm/rad | – | 50.8 | – | – | 107.6 | – | ||
| 慣性モーメント（ロータリグループの） | JTW | kgm2 | 0.0022 | 0.0038 | 0.0066 | 0.0097 | 0.0149 | 0.0232 | ||
| 最大角加速度5) | α | rad/s² | 38000 | 30000 | 24000 | 21000 | 18000 | 14000 | ||
| ハウジング油量 | V | l | 0.9 | 1.1 | 1.5 | 1.3 | 1.5 | 2.1 | ||
| 概算質量（スルードライブなし） | m | kg | 29 | 31 | 38 | 50 | 60 | 80 | ||
詳細情報はカタログをご確認願います。
導入事例
一般産業機械、製鉄機械、鍛圧機械、建設機械、特殊車両、舶用機械など
