可変容量型アキシャルピストンポンプ（斜板型）：
Vシリーズ
特長
- 低騒音
- 各シリーズとも全圧力域にわたり低騒音化を実現しています。
- 高効率
- 損失動力が小さいため、油温上昇を低減できるので、タンク容量を小さくできます。
- 高信頼性
- 高応答、高安定性、長寿命を有するので、主機の信頼性を向上させることが可能です。
仕様
| 基本形式 | 理論吐出し量 cm3/rev | 最高使用圧力 MPa(㎏f/cm2) | 許容回転数 min-1 | 吐出し量調整範囲 1800min-1 L/min | 質量（制御方式：A） ㎏ | ||
|---|---|---|---|---|---|---|---|
| アキシャルポート | サイドポート | アキシャルポート | サイドポート | ||||
| V8 | 8.0 | 7( 70) | 500〜1800 | 2〜 14.4 | − | 8.9 | |
| V15 | 14.8 | 21(210) | 500〜1800 | 4.5 〜 26.6 | 7.5 〜 26.6 | 12.8 | 14.5 |
| V15（Y形） | 14.8 | 7( 70) | 500〜1800 | 4.5 〜 26.6 | 13.5 | ||
| V23 | 23.0 | 25(250) | 500〜1800 | 12〜 41.4 | 18.4 | 21.5 | |
| V38 | 37.7 | 25(250) | 500〜1800 | 34〜68 | 36.5〜68 | 24.4 | 26 |
| V50 | 51.6 | 21(210) | 500〜1800 | 0〜 93 | − | 50 | |
| V70 | 69.8 | 21(210) | 500〜1800 | 13〜126 | − | 55 | |
レギュレータ仕様
プレッシャコンペンセータ制御
| 記号 | A |
|---|---|
| 特長・使い方 | 吐出し圧力があらかじめセットされたフルカットオフ圧力に近づくと、吐出し量は、その圧力を維持するのに必要な吐出し量になるように、自動的に減少します。 フルカットオフ圧力および吐出し量は手動にて調整できます。 |
| 概略型式例 (右回転) | V8A*RX-20 V15A*R*-95 V23A*R*-30 V38A*R*-95 V50A*RX-20 V70A*RX-60 |
リモートプレッシャコンペンセータ制御
| 記号 | A-RC |
|---|---|
| 特長・使い方 | リモートコントロールリリーフ弁にて、フルカットオフ圧力を遠隔操作にて調整できます。 吐出し量は、手動にて調整できます。 |
| 概略型式例 (右回転) | V15A*R*-95 RC V23A*R*-30 RC V38A*R*-95 RC V50A*RX-20 RC V70A*RX-60 RC |
コンビネーション制御(自圧式)
| 記号 | CH |
|---|---|
| 特長・使い方 | 低圧大流量・高圧小流量の制御を 1台のポンプで行うことができるので、動力節減と油温上昇低減に効果を発揮します。 吐出し圧力があらかじめセットされた圧力（PL）に近づくと、吐出し量は、自動的にQLまで減少します。 アクチュエータ圧力が増減すれば、吐出し量も自動的に変化し、早送り・遅送りができます。 加工開始と同時に遅送りに切り換わります。 |
| 概略型式例 (右回転) | V15C**RHX-95 V23C**RHX-30 V38C**RHX-95 V70C**RHX-60 |
コンビネーション制御(電磁操作弁式)
| 記号 | CJ |
|---|---|
| 特長・使い方 | 電磁操作弁のON-OFFにより高圧少流量・低圧大流量の切換えができますので、アクチュエータの早送り・遅送りができます。 遅送りに切り換え後、加工を開始できます。 電磁操作弁のON-OFFにより 2種類の可変ポンプ特性（高圧大流量・低圧小流量制御）が得られます。 |
| 概略型式例 (右回転) | V15C**RJ*X-95 V23C**RJ*X-30 V38C**RJ*X-95 |
2圧制御
| 記号 | D |
|---|---|
| 特長・使い方 | 電磁操作弁のON-OFFにより２種類のフルカットオフ圧力（高圧・低圧）が得られます。 アクチュエータの速度を一定にしたまま２種類の圧力を設定できます。 フルカットオフ圧力および吐出し量は、手動にて調整できます。 |
| 概略型式例 (右回転) | V15D**R*X-95 V23D**R*X-30 V38D**R*X-95 |
パワーマッチ制御
| 記号 | SA |
|---|---|
| 特長・使い方 | 本制御方式と比例切換弁を併用することにより、アクチュエータを駆動するための必要最少限の圧力、流量を供給する省エネルギー特性を有したポンプ制御です。 |
| 概略型式例 (右回転) | V15SA**R*-95 V23SA**R*-30 V38SA**R*-95 V50SA**RX-20 V70SA**RX-60 |
可変容量型アキシャルピストンポンプ（斜板型）：
VZシリーズ
特長
- 高出力密度
- クレードル斜板の採用で、小形軽量化と高圧化を両立し、単位重量当たりの出力が向上しています。
- 低騒音
- 斜板構造の剛性を高めるとともに最新の計測、解析技術を駆使したハウジング形状によって、騒音が大幅に低下しています。
- 高効率
- 球面弁板と最適な油圧バランスにより広範囲の運転条件のもとで安定し、かつ高い効率が得られます。
- 長寿命
- 耐摩耗性に優れた球面弁板の採用により耐コンタミナントが強化され ています。
仕様
| 基本形式 | 理論吐出し量 | 最高使用圧力 | 許容回転数 | 吐出し量調整範囲L/min | 質量㎏ |
|---|---|---|---|---|---|
| VZ50 | 50.2 | 28(280) | 500〜1800 | 0 〜 90 | 40 |
| VZ63 | 63.0 | 28(280) | 500〜1800 | 0〜113 | 47 |
| VZ80 | 79.6 | 28(280) | 500〜1800 | 0〜143 | 55 |
| VZ100 | 104.6 | 28(280) | 500〜1800 | 0〜188 | 75 |
| VZ130 | 135.9 | 21(210) | 500〜1800 | 0〜244 | 105 |
レギュレータ仕様
プレッシャコンペンセータ制御
| 記号 | A |
|---|---|
| 特長・使い方 | 吐出し圧力があらかじめセットされたフルカットオフ圧力に近づくと、吐出し量は、その圧力を維持するのに必要な吐出し量になるように、自動的に減少します。 フルカットオフ圧力および吐出し量は手動にて調整できます。 |
| 概略型式例 (右回転) | VZ50A*RX-10 VZ63A*RX-10 VZ80A*RX-10 VZ100A*RX-10 VZ130A*RX-10 |
リモートプレッシャコンペンセータ制御
| 記号 | A-RC |
|---|---|
| 特長・使い方 | リモートコントロールリリーフ弁にて、フルカットオフ圧力を遠隔操作にて調整できます。 吐出し量は、手動にて調整できます。 |
| 概略型式例 (右回転) | VZ50A*RX-10RC VZ63A*RX-10RC VZ80A*RX-10RC VZ100A*RX-10RC VZ130A*RX-10RC |
コンビネーション制御(自圧式)
| 記号 | CH |
|---|---|
| 特長・使い方 | 低圧大流量・高圧小流量の制御を 1台のポンプで行うことができるので、動力節減と油温上昇低減に効果を発揮します。 吐出し圧力があらかじめセットされた圧力（PL）に近づくと、吐出し量は、自動的にQLまで減少します。 アクチュエータ圧力が増減すれば、吐出し量も自動的に変化し、早送り・遅送りができます。 加工開始と同時に遅送りに切り換わります。 |
| 概略型式例 (右回転) | VZ50C**RHX -10 VZ63C**RHX 10 VZ80C**RHX 10 VZ100C**RHX -10 |
コンビネーション制御(電磁操作弁式)
| 記号 | CJ |
|---|---|
| 特長・使い方 | 電磁操作弁のON-OFFにより高圧少流量・低圧大流量の切換えができますので、アクチュエータの早送り・遅送りができます。 遅送りに切り換え後、加工を開始できます。 電磁操作弁のON-OFFにより 2種類の可変ポンプ特性（高圧大流量・低圧小流量制御）が得られます。 |
| 概略型式例 (右回転) | VZ50C**RJ*X -10 VZ63C**RJ*X 10 VZ80C**RJ*X 10 VZ100C**RJ*X -10 |
モータポンプ：Mシリーズ
特長
Ｖシリーズピストンポンプと電動機を一体にしたモータポンプです。
ポンプ型式：Ｖ8、Ｖ15、Ｖ23、Ｖ38
※制御バリエーション有り
電動機出力：0.4KW、0.75KW、1.5KW、2.2KW、3.7KW、5.5KW、7.5ＫＷ
圧力調整範囲：プレッシャコンペンセータ制御A
| 記号 | 圧力調整範囲 MPa(㎏f/cm2) | リモートコントロール制御無 | リモートコントロール制御有 | |||||
|---|---|---|---|---|---|---|---|---|
| M8 | M15 | M23 | M38 | M15 | M23 | M38 | ||
| 1 | 0.8〜7(8〜70) | ○ | ○ | ○ | ○ | − | − | − |
| 2 | 1.5〜14(15〜140) | − | ○ | ○ | ○ | − | − | − |
| 3 | 1.5〜21(15〜210) | − | − | − | − | ○ | − | − |
| 3 | 3.5〜21(35〜210) | − | ○ | ○ | ○ | − | − | − |
| 4 | 1.5〜25(15〜250) | − | − | − | − | − | ○ | ○ |
| 4 | 3.5〜25(35〜250) | − | − | − | − | − | − | − |
型式例：プレッシャコンペンセータ制御A
| 記号 | 電動機出力 | M8 | M15 | M23 | M38 |
|---|---|---|---|---|---|
| 05 | 0.4KW | M8A1×-05-50 | - | - | - |
| 1 | 0.75KW | M8A1×-1-60 | M15A**-1-100 | - | - |
| 2 | 1.5KW | M8A1×-2-60 | M15A**-2-100 | - | - |
| 3 | 2.2KW | - | M15A**-3-100 | M23A**-3-70 | M38A**-3-80 |
| 5 | 3.7KW | - | M15A**-5-100 | M23A**-5-70 | M38A**-5-80 |
| 7 | 5.5KW | - | - | M23A**-７-70 | M38A**-7-80 |
| 10 | 7.5KW | - | - | - | M38A**-10-80 |
ロータポンプ：RPシリーズ
特長
- 低騒音
- 独自の低騒音化技術を採用し、騒音レベル10〜15dB（当社比）の大幅低減と音質改善を実現しました。
- 小型化
- 一体化構造により、従来製品より約40％（当社比）も全長を短縮。取扱いが容易になり、主機の小型化にも最適です。
- 低脈動
- 脈動も従来製品より約50％（当社比）低減しています。
- 高信頼性
- シャフトが外に出ていない密閉構造のため、オイルシールは不要。油漏れの心配がありません。また電動機の油冷構造によりコイルの温度上昇が少なく、長時間の過負荷連続運転を可能にしました。
- CE対応
- IP54の端子箱を備え、国際規格（EN60034-1、他）に準拠していますので、欧州安全規格（CE）対応用機器として最適です。
導入事例
- 産業用プレス
- 各種工作機械
- 各種産業機械

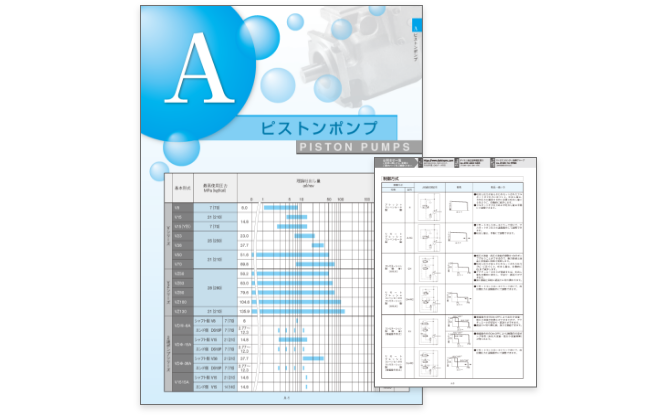

資料請求
