ピストンポンプ（HAWE）

HAWEジャパン株式会社
ピストンポンプ（HAWE）

アキシャルピストンポンプ(可変/固定)／ラジアルピストンポンプ／マルチフローポンプ

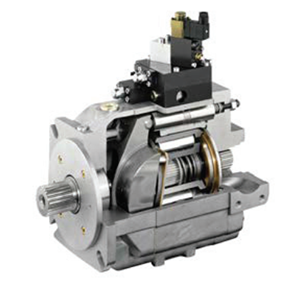

アキシャルピストンポンプ　タイプV30D

特長と利点

このポンプは、高負荷容量の軸受、スチール製のピストンシューの採用、シューの摩耗保証、形押し付け機構の採用により、長寿命化を達成し、高い信頼性を提供いたします。
油圧・電気を入力とする豊富な制御方式を揃えています。圧力制御、流量制御、出力(トルク)制御およびそれらの複合制御が可能です。
オプションのインジケータを取り付けると、外部から斜板角状態を確認することができます。
貫通軸タイプは、V30Dポンプをシリーズに複数連結したり、補助油圧源としてギヤポンプなどを装着できます。


モデル

サイズ045075095115140160250
押しのけ容積
(cm3/rev)		457596115142164260 *2
定格圧力
P (MPa)		35353525 *13525 *135
ピーク圧力
Pmax (MPa)		42424230 *1423042
ケーシング圧力
Pmax (MPa)		0.10.10.10.10.10.10.1

*1 吐出量を下げて使用した場合、圧力を上げて使用することができます。
*2 最高自吸回転数が1600min-1のみ


レギュレータ

タイプ概要説明
Lこのレギュレータは、圧力の上昇に応じて自動的に傾転角を減少させ、入力トルク(圧力×吐出量＝一定)を制御します。 この機能によって、原動機が過負荷になるのを防止します。入力トルクはいつでも外部から調整が可能です。 (注) 圧力カットオフ機能はありませんので、別途外部リリーフまたは「N」レギュレータが必要です。
Lf1記号「L」に、外部からのパイロト圧指令により設定トルクに応じた吐出量を調整(減少)する機能が付加されます。
LSロードセンシング用レギュレータ。 このレギュレータは比例制御バルブと一緒に使用し、ロードセンシング制御が行えます。
LSN記号「LS」に、圧力カットオフ機能が加わります。
Nこのレギュレータは、主回路圧力が設定圧力に達すると(カットオフ圧力)、ポンプ吐出量は設定圧力を維持する最小吐出量まで減少します。油圧システムの効果的な圧力制限用として一定圧力システムに適しています。
P記号「N」に、外部からのパイロット圧指令により圧力を調整できるポートが付きます。 圧力調整用パイロットリリーフバルブとポンプ間の距離は約20mいないとしてください。
Pb記号「P」と同機能(振動が強いシステム向、例：アキュムレータ等を備えたシステム)
Qこのレギュレータは、回転数や圧力にかかわらず吐出量を一定に保つように制御します。 吐出量はライン中の絞りの開度によって決まります。
Qb記号「Q」の特別仕様。発電機等を駆動源として正確な速度制御が必要な場合に適しています。
V電気-油圧式比例制御レギュレータ。 指令電流により吐出量を無段階に調整することができます。指令電流は約250～750mA(DC24V)の範囲で行います。 バルブのヒステリシスを最小にするため、ディザ周波数は約80～100Hzに調整してください。 作動圧力が約4～6MPa以下の場合(バイパス回路を設けてアンロードしているような場合)、パイロット圧力を確保するために、補助ポンプが必要です。
VH油圧パイロット式比例制御レギュレータ。 油圧パイロット圧力(0.7～3.2MPa)により吐出量を無段階に調整することができます。作動圧力が約4～6MPa以下の場合、パイロット圧力を確保するために、補助ポンプが必要です。

【参考型式例】右回転

押しのけ容積参考型式例コメント
45cc/revK30D-045RKGN-1-0-**/NL-2/65-50**=レギュレータ記号
75cc/revK30D-075RKGN-1-0-**/NL-2/65-350**=レギュレータ記号
96cc/revK30D-095RKGN-1-0-**/NL-2/65-350**=レギュレータ記号
115cc/revK30D-115RKGN-1-0-**/NL-2/65-350**=レギュレータ記号
142cc/revK30D-140RKGN-1-0-**/NL-2/65-350**=レギュレータ記号
164cc/revK30D-160RKGN-1-0-**/NL-2/65-350**=レギュレータ記号
260cc/revK30D-250RKGN-1-0-**/NL-2/65-350**=レギュレータ記号


関連シリーズ製品
アキシャルピストンポンプ：V30Eシリーズ

特長

このポンプは、高負荷容量の軸受、スチール製のピストンシューの採用、シューの摩耗保証、形押し付け機構の採用により、長寿命化を達成し、高い信頼性を提供いたします。
油圧・電気を入力とする豊富な制御方式を揃えています。圧力制御、流量制御、出力(トルク)制御およびそれらの複合制御が可能です。
オプションのインジケータを取り付けると、外部から斜板角状態を確認することができます。


仕様

呼び圧力(nom MAX)=35MPa　
ピーク圧力P(MAX)=42MPa　
押しのけ容積Q(MAX)=270cc/rev


参考型式例　右回転

押しのけ容積参考型式例コメント
98cc/revV30E-095RDGN-2-0-**/PL-200-C211-Z05**=レギュレータ記号
160cc/revV30E-160RDGN-2-0-**/PL-200-C211-Z05**=レギュレータ記号
270cc/revV30E-270RDGN-2-0-**/PL-200-C211-Z05**=レギュレータ記号

その他シリーズ製品
アキシャルピストンポンプ(固定容量型)：SAP/SAPTシリーズ

特長

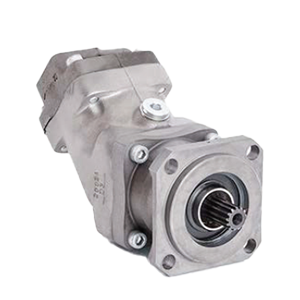

このポンプはモバイル用固定容量型の斜軸式ピストンポンプです。
軽量金属アルミニウムケーシング設計。
高回転域でスムーズな操作が可能。
ベアリング、シール等の高品質素材の選定による長寿命化。
腐食しない軽金属ハウジング。
放熱効果の高いハウジングにより、低発熱を実現。


仕様

圧力P(MAX)=SAP:40MPa、SAPT：30MPa
押しのけ容積=SAP：12.6～108.0cc/rev　
SAPT：90,130cc/rev


参考型式例

押しのけ容積表示例右回転左回転
12.6cc/revSAP-012*-*-***-***-***SAP-012R-N-DL4-L35-S0SSAP-012L-N-DL4-L35-S0S
17.0cc/revSAP-017*-*-***-***-***SAP-017R-N-DL4-L35-S0SSAP-017L-N-DL4-L35-S0S
25.4cc/revSAP-025*-*-***-***-***SAP-025R-N-DL4-L35-S0SSAP-025L-N-DL4-L35-S0S
34.2cc/revSAP-034*-*-***-***-***SAP-034R-N-DL4-L35-S0SSAP-034L-N-DL4-L35-S0S
41.2cc/revSAP-040*-*-***-***-***SAP-040R-N-DL4-L35-S0SSAP-040L-N-DL4-L35-S0S
47.1cc/revSAP-047*-*-***-***-***SAP-047R-N-DL4-L35-S0SSAP-047L-N-DL4-L35-S0S
56.0cc/revSAP-056*-*-***-***-***SAP-056R-N-DL4-L35-S0SSAP-056L-N-DL4-L35-S0S
63.6cc/revSAP-064*-*-***-***-***SAP-064R-N-DL4-L35-S0SSAP-064L-N-DL4-L35-S0S
83.6cc/revSAP-084*-*-***-***-***SAP-084R-N-DL4-L35-S0SSAP-084L-N-DL4-L35-S0S
108.0cc/revSAP-108*-*-***-***-***SAP-108R-N-DL4-L35-S0SSAP-108L-N-DL4-L35-S0S

押しのけ容積表示例右回転左回転
90cc/revSAPT-90*-*-***-***-***SAPT-90R-N-DL4-L35-S0SSAPT-90L-N-DL4-L35-S0S
130cc/revSAPT-130*-*-***-***-***SAPT-130R-N-DL4-L35-S0SSAPT-130L-N-DL4-L35-S0S


その他シリーズ製品

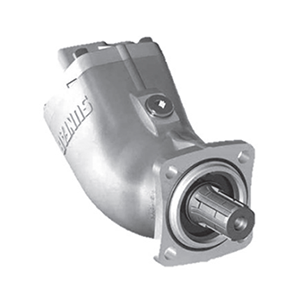

アキシャルピストンポンプ(固定容量型)：SCPシリーズ

特長

このポンプはモバイル用固定容量型の斜軸式ピストンポンプです。
高回転域で低騒音レベルを維持します。
全速度回転域でスムーズな動き。
接触面以外にも二重シャフトシールOリングはPTOやポンプからの油モレを防ぎます。


仕様

圧力P(MAX)=40MPa
押しのけ容積=12.6～108.0cc/rev


参考型式例

押しのけ容積表示例右回転左回転
12.6cc/revSCP-012*-*-***-***-***SCP-012R-N-S*4-***-S0SSCP-012L-N-S*4- ***-S0S
17.0cc/revSCP-017*-*-***-***-***SCP-017R-N-S*4- ***-S0SSCP-017L-N-S*4- ***-S0S
25.4cc/revSCP-025*-*-***-***-***SCP-025R-N-S*4- ***-S0SSCP-025L-N-S*4- ***-S0S
34.2cc/revSCP-034*-*-***-***-***SCP-034R-N-S*4- ***-S0SSCP-034L-N-S*4- ***-S0S
41.2cc/revSCP-040*-*-***-***-***SCP-040R-N-S*4- ***-S0SSCP-040L-N-S*4- ***-S0S
47.1cc/revSCP-047*-*-***-***-***SCP-047R-N-S*4- ***-S0SSCP-047L-N-S*4- ***-S0S
56.0cc/revSCP-056*-*-***-***-***SCP-056R-N-S*4- ***-S0SSCP-056L-N-S*4- ***-S0S
63.6cc/revSCP-064*-*-***-***-***SCP-064R-N-S*4- ***-S0SSCP-064L-N-S*4- ***-S0S
83.6cc/revSCP-084*-*-***-***-***SCP-084R-N-S*4- ***-S0SSCP-084L-N-S*4- ***-S0S
108.0cc/revSCP-108*-*-***-***-***SCP-108R-N-S*4- ***-S0SSCP-108L-N-S*4- ***-S0S


その他シリーズ製品

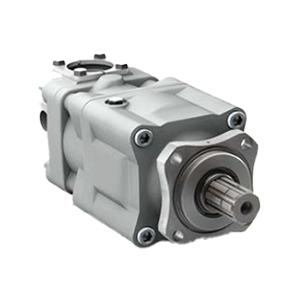

ダブルアキシャルピストンポンプ(固定容量型)：SLPDシリーズ

特長

このポンプは2口吐出用固定容量型の斜軸式ピストンポンプです。
スプリッタギヤを使用して2台のポンプを取り付けることができます。
高回転域でスムーズな操作が可能。
ベアリング、シール等の高品質素材の選定による長寿命化。
全回転速度域および圧力範囲で低騒音。
放熱効果の高いハウジングにより、低発熱を実現。


仕様

圧力P(MAX)=33～35MPa


参考型式例

SLPD-20/20W-N-DL4-L35-S4S
SLPD-28/28W-N-DL4-L35-S4S
SLPD-40/20W-N-DL4-L35-S4S
SLPD-35/35W-N-DL4-L35-S4S
SLPD-56/28W-N-DL4-L35-S4S
SLPD-46/46W-N-DL4-L35-S4S
SLPD-53/53W-N-DL4-L35-S4S
SLPD-64/32W-N-DL4-L35-S4S



導入事例

クレーン
塵芥車
建設機械 等

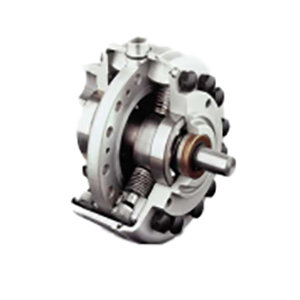

ラジアルピストンポンプ　タイプR

特長と利点

両方向回転OKで、最高使用圧力自時でも静かなポンプです。
圧力、吐出量の幅広いレンジにより、負荷に対し最適容量が選べます。
アルミケースを使用するため、コンパクトで軽量です。
ポンプ構造がシンプルなため、メンテナンスが容易です。
容積効率は90～98%（ポンプの種類により異なります）の高性能です。
固定容量タイプですが、インバーターモータ（回転数制御）を使用することで可変制御も可能です。


モデル

ポンプ枠番エレメント数吐出量1450rpm時の目安吐出量Q(l/min)
()内数値は、1回転あたりの押しのけ容積(cc/rev)
最高使用圧力Pmax(MPa)
706055453530252016
7631
1列ポンプ		20.18
(0.13)		0.28
(0.20)		0.43
(0.28)		0.56
(0.38)		0.73
(0.50)		0.92
(0.64)
30.27
(0.19)		0.42
(0.29)		0.64
(0.42)		0.81
(0.58)		1.1
(0.75)		1.35
(0.95)
50.46
(0.31)		0.7
(0.49)		1.08
(0.71)		1.39
(0.96)		1.77
(1.26)		2.27
(1.59)
6010
1列ポンプ		10.3
(0.21)		0.41
(0.29)		0.5
(0.38)		0.8
(0.60)		1.2
(0.86)		1.45
(1.01)		1.7
(1.17)		1.9
(1.34)		2.2
(1.53)
20.6
(0.43)		0.83
(0.58)		1.0
(0.76)		1.6
(1.19)		2.4
(1.72)		2.8
(2.02)		3.3
(2.34)		3.8
(2.69)		4.4
(3.06)
6010
1列ポンプ		30.9
(0.64)		1.25
(0.88)		1,5
(1.15)		2.5
(1.79)		3.6
(2.58)		4.3
(3.03)		5.1
(3.51)		5.6
(4.03)		6.5
(4.58)
6011
1列ポンプ		51.4
(1.07)		2.08
(1.46)		2.6
(1.91)		4.2
(2.98)		6.0
(4.30)		7.0
(5.04)		8.3
(5.85)		9.5
(6.72)		10.9
(7.64)
72.1
(1.50)		2.9
(2.05)		3.7
(2.67)		5.8
(4.18)		8.4
(6.02)		9.8
(7.06)		11.8
(8.19)		13.3
(9.40)		15.3
(10.70)
6012
2列ポンプ		102.7
(2.15)		4.15
(2.92)		5.3
(3.82)		8.2
(5.97)		12.0
(8.60)		14.2
(10.09)		16.8
(11.70)		19.3
(13.43)		21.7
(15.28)
144.0
(3.01)		5.85
(4.09)		7.4
(5.35)		11.6
(8.36)		17.0
(12.03)		20.0
(14.12)		23.5
(16.38)		26.5
(18.80)		30.4
(21.39)
6014
4列ポンプ		206.1
(4.30)		8.35
(5.85)		11.0
(7.64)		17.4
(11.94)		25.0
(17.19)		30.0
(20.18)		35.0
(23.40)		38.0
(26.86)		43.4
(30.56)
288.0
(6.02)		11.65
(8.19)		15.0
(10.70)		23.0
(16.71)		34.0
(24.07)		40.0
(28.24)		47.0
(32.76)		53.0
(37.60)		60.8
(42.79)
6016
6列ポンプ		4212.7
(9.03)		17.45
(12.28)		22.0
(16.04)		34.5
(25.07)		51.0
(36.10)		60.0
(42.37)		70.0
(49.14)		80.0
(56.41)		91.2
(64.18)


関連シリーズ製品

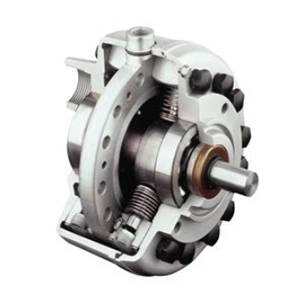

マルチフローポンプ：Rシリーズ

特長

ラジアルピストンポンプは、ポンプエレメントが単独でポンプとして機能することから、エレメントを個別、あるいは必要な吐出量に合わせて複数組合わせることができます。
1台のポンプで2～14種の吐出ポートを持つポンプです。


仕様

圧力P(MAX)=70MPa
吐出量Q(MAX)=76L/min(1450rpm)


参考型式例

R5.7-1.7-1.7-0.8-*R**-**-**-**-**



関連シリーズ製品

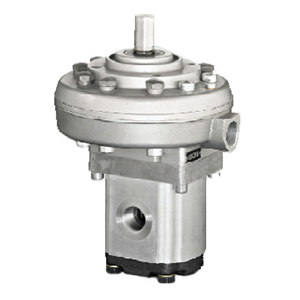

高低圧ダブルステージポンプ：RZシリーズ

特長

高圧側にタイプRポンプ、低圧側にギヤポンプをコンパクトに一体化した高低圧2連ポンプです。
高圧側と低圧側には独立したサクションポートと吐出ポートが設けてあるため、応用回路が豊富です。


仕様

高圧側ポンプHP
圧力P(MAX)=70MPa
吐出量Q(MAX)=91.2L/min
低圧側ポンプLP
圧力P(MAX)=20MPa
吐出量Q(MAX)=135L/min

参考型式例

RZ8.3/3-59
RZ**/*-**

導入事例

搭載型クレーン
空中作業台
塵芥車
建設機械
ボーリング機械
農林業機械
