ルビエース（ダイキン潤滑機設）

ダイキン潤滑機設株式会社
ルビエース（ダイキン潤滑機設）

シングルライン潤滑システム(ルビエース)は1台のポンプと分配弁及び分岐式配管によって構成される『単管進行作動型』潤滑システムです。工作機械や種々の産業設備をはじめダンプカーなどの輸送車両等々に使用されている各種軸受の適正潤滑剤である『NLGIちょう度2号グリース』をシステム仕様及び配管計画で定められてた条件下で確実に給油します。

特長

シンプルな配管計画
単管進行作動型分岐式のシステムですから主管配管は1本で行え極めてシンプルな配管計画が出来ます。
軽量コンパクトな設計
分配弁は小型化設計のため、軽量コンパクトです。据え付け工事・取り扱いが容易にできます。
確実に給油
分配弁に付属している動作インジケータで動作状態を目視で確認できます。また、検出スイッチを取り付けることにより主管(枝管)の閉塞と破損が電気的に検知できます。給油サイクルの確認も可能です。
グリースの補充は充填ポンプなしでOK
グリースの補給はカートリッジ式グリースを採用しているため、手を汚さずエア・ゴミの混入を防ぎます。また、ネジコミ構造で簡単容易に取付できます。
用途に応じたシステム計画
ポンプ及び分配弁の種類が非常に多いため、多様なシステム計画を簡単に組むことができます。


手動ポンプ；LBシリーズ

型式例

LB04C-**
LB05F-**
LB05F-**-N
LB05B-**


仕様

形式LBO4CLBO5FLBO5F-※※-NLBO5B
吐出量　cm3/ストローク0.6
最高使用圧力　MPa177
タンク仕様カートリッジ式 cm3400---
フォアプレート式 cm3-500500-
オイル式cm3---500
使用潤滑剤NLGIちょう度　0〜2号グリース（リチウム系）ISOVG 68又は100
使用温度範囲℃0〜＋50（2号グリース）-5〜＋50
-5〜＋50（0〜1号グリース）
耐振性G3.08.9
質量kg1.01.1

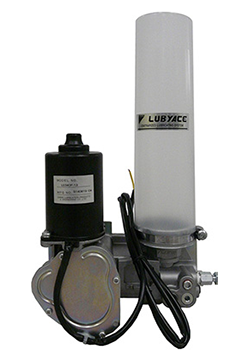

電動ポンプ：LEシリーズ(DC24V仕様)

型式例

LE04CP-**
LE05CP-**
LE10CP-**
LE05FP-**
LE10FP-**
LE05BP-**
LE10BP-**


仕様

形式LE04CPLE05CPLE10CPLE05FPLE10FPLE05BPLE10BP
吐出量　cm3/min12.0
最高使用圧力　MPa177
タンク仕様カートリッジ式 cm34005001000----
フォロアプレート式 cm3---8001600--
オイル式cm3-----8001600
電源電圧VDC24
容量A3.02.0
使用潤滑剤NLGIちょう度　0〜2号グリース（リチウム系）ISO VG68又は100
使用温度範囲　℃0〜＋50（2号グリース）-5〜＋50
-5〜＋50（0〜1号グリース）
耐振性G3.08.93.0
保護形式防滴形（但し屋外暴露はしないこと）
質量　kg3.03.33.43.33.43.33.4


電動ポンプ：LEシリーズ(AC200V仕様)

型式例

LE04CB-**
LE05CB-**
LE10CB-**
LE05FB-**
LE10FB-**


仕様

形式LE04CBLE05CBLE10CBLE05FBLE10FB
吐出量cm3/min8.3/10（at　50/60Hz）
最高使用圧力　MPa17
タンク仕様カートリッジ式cm34005001000--
フォロアプレート式cm3---8001600
モータ電源AC200V,50/60Hz,三相
極数、出力4P,25W
定格0.30-0.26A（10分定格）
使用グリースNLGI No.0〜No.2
使用温度範囲℃-5〜＋50（但しNo.2グリースは0℃以上）
振動耐久性JISD1601 3種（3G）
保護形式防滴形（但し屋外暴露はしないこと）IP53相当
質量kg4.75.06.15.06.1

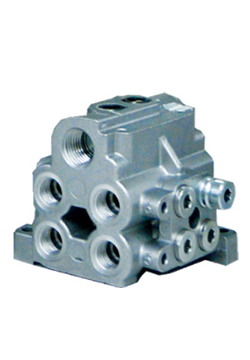

分配弁：LVシリーズ

型式例

LV302-**
LV303-**
LV304-**
LV305-**
LV306-**
LV307-**
LV308-**
LV309-**
LV310-**
LV311-**
LV312-**
LV3A4-**
LV3A6-**
LV3B2-**
LV3B4-**


仕様

形式LV302LV303LV304LV305LV306LV307LV308LV309LV310LV311LV312LV3A4LV3A6LV3B2LV3B4
吐出口数234567891011124624
吐出量cm3/st0.520.260.130.130.065
6倍吐出口口数-12
吐出量cm3/st0.780.39
最高使用圧力
MPa		グリース用17
オイル用7
使用温度範囲
℃		グリース用0〜＋50（2号グリース）
-5〜＋50（0〜1号グリース）
オイル用-5〜＋50
使用潤滑剤グリース用NLGIちょう度　0〜2号グリース（リチウム系）
オイル用ISO VG 68又は100相当の鉱油
質量　kg0.250.33


充填ポンプ：FM3

仕様

吐出量（cm3/ストローク）9.0
吐出圧力（MPa）4.4
使用温度範囲（℃）-10～+50
使用するグリース容器JISZ1620　16または18kgペール缶
ハンドル操作力（N）147
質量（kg）2.4


カートリッジグリス
型式容量(cm3)油脂メーカー銘柄名
G-KL1400協同油脂ユニルーブDL　NO.1
GKL-1-050500協同油脂ユニルーブDL　NO.1
GKL-1-1001000協同油脂ユニルーブDL　NO.1
GKL-2-050500協同油脂ユニルーブDL　NO.2
GKL-2-1001000協同油脂ユニルーブDL　NO.2
GSL-1-1001000昭和シェル石油シェルアルバニアEP　NO.1
GSL-2-050500昭和シェル石油シェルアルバニアEP　NO.2
GSL-2-1001000昭和シェル石油シェルアルバニアEP　NO.２


導入事例

  • 製鉄設備
  • 搬送設備
  • 建設機械
  • 製紙機械
  • 風力発電設備
