ルブマックスシステムはポンプと分配弁(複数)を一本の主管で接続する極めてシンプルな配管で、簡単にシステムの構成が出来ます。
それぞれの分配弁エレメントはポンプによる加圧―給油―加圧保持(給油)―脱圧(充填)の給油サイクルで単独並列的に作動し、正確で確実な給油を行います。給油はルブマックスシステム専用マイコン式コントローラにより作業内容に応じた給油条件を幅広く選定することが出来、全自動または任意作動の選択も可能です。グリースの補給高官はカートリッジ式グリースの採用によりワンタッチで簡単に行えます。
特長
マイコン制御で給油条件を幅広く選定可能
手動ポンプ:LMシリーズ
型式例
- LM05F-**
LM04C-**
仕様
形式記号 | LM05F | LM04C | |
---|---|---|---|
最高圧力(MPa) | 24 | 24 | |
吐出量(cm3/minまたはcm3/st) | 0.6 | 0.6 | |
タンク仕様 | カートリッジ式 (cm3) | — | 400 |
フォロアプレート式(cm3) | 500 | — | |
使用温度範囲(℃) | −20〜60 | No.0:0~60 No.1:-5~50 | |
耐振性(MAX)(G) | 8.9 | 3 | |
使用グリースちょう度 | 0〜2 | 0〜2 | |
定格電流値(A) | — | — | |
電源電圧(V) | — | — | |
保護形式 | 防滴形 | 防滴形 |

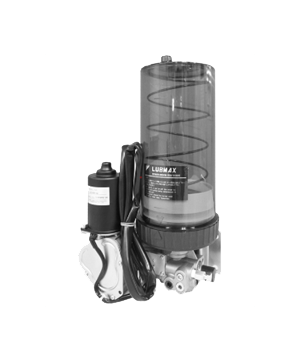

電動ポンプ:LDシリーズ
型式例
方式/電圧 | カートリッジ式/DC24V | フォロアプレート式/DC24V | カートリッジ式/DC24V | カートリッジ式/AC200V |
---|---|---|---|---|
型式 | LD10CP-** LD05CP-** | LD10FP-** LD05FP-** | LD04CP-** | LD10CB-** LD05CB-** |
仕様
形式記号 | LD10CP LD05CP | LD10FP LD05FP | LD04CP | LD10CB LD05CB | |
---|---|---|---|---|---|
最å高圧力(MPa) | 24 | 24 | 24 | 17 | |
吐出量(cm3/minまたはcm3/st) | 12 | 12 | 12 | 8.3(50Hz)/10(60Hz) | |
タンク仕様 | カートリッジ式 (cm3) | 1,000/500 | — | 400 | 1000/500 |
フォロアプレート式(cm3) | — | 1,600/800 | — | — | |
使用温度範囲(℃) | −20〜60 | −20〜60 | −20〜60 | −5〜50 | |
耐振性(MAX)(G) | 8.9 | 8.9 | 3 | 3 | |
使用グリースちょう度 | 0〜2 | 0〜2 | 0〜2 | 0〜2 | |
定格電流値(A) | 3.5 | 3.5 | 3.5 | 0.3 | |
電源電圧(V) | DC24 | DC24 | DC24 | AC200/220 | |
保護形式 | 防滴形 | 防滴形 | 防滴形 | 防滴形 |
配弁:LL0シリーズ
型式例
- LL01-000000*-21
LL02-00000**-21
LL03-0000***-21
LL04-000****-21
LL05-00*****-21
LL06-0******-21
LL07-*******-21
仕様
項目/形式記号 | LL01‒000000※ | LL02‒00000※※ | LL03‒0000※※※ | LL04‒000※※※※ | LL05‒00※※※※※ | LL06‒0※※※※※※ | LL07‒※※※※※※※ | |
---|---|---|---|---|---|---|---|---|
寸法 | A | 62 | 84 | 106 | 128 | 150 | 172 | 194 |
B | 42 | 64 | 86 | 108 | 130 | 152 | 174 | |
C | 0 | 22 | 44 | 66 | 88 | 110 | 132 | |
D | 0 | 44 | 2 | 3 | 4 | 5 | 6 | |
吐出口数 | 1 | 2 | 3 | 4 | 5 | 6 *1 | 7 *1 | |
最高使用圧力(MPa) | 24 | |||||||
吐出量 | 記号:設定値(cm3) | R :0.05 1 :0.1 M :0.15 2 :0.2 3 :0.3 4 :0.4 5 :0.5 6 :0.6 | ||||||
使用グリース | NLGI | |||||||
No.0~No.2 | ||||||||
質量(kg) | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | |
耐振(G) | 15 | 3 | ||||||
使用温度(℃) | -20~+60 | -5~+50 |

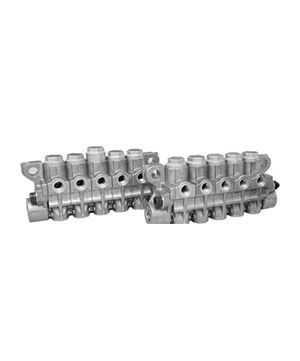

分配弁:LL2(V)シリーズ
型式例
- 固定式型式
- LL21-0000*-10 LL22-000**-10 LL23-00***-10 LL24-0****-10 LL25-*****-10
- 調整式型式
- LL21V-0000F-10 LL22V-000FF-10 LL23V-00FFF-10 LL24V-0FFFF-10 LL25V-FFFFF-10
仕様
項目/形式記号 | LL21‒0000※ | LL22‒000※※ | LL23‒00※※※ | LL24‒0※※※※ | LL25‒※※※※※ | |
---|---|---|---|---|---|---|
寸法 | A | 76 | 102 | 128 | 154 | 180 |
B | 46 | 72 | 98 | 124 | 150 | |
C | 0 | 26 | 52 | 78 | 104 | |
D | 0 | 1 | 2 | 3 | 4 | |
吐出口数 | 1 | 2 | 3 | 4 | 5 | |
最高使用圧力(MPa) | 24 | |||||
吐出量 | 記号:設定値(cm3) | 1:0.1 2:0.2 3:0.3 4:0.4 5:0.5 6:0.6 | ||||
使用グリース | NLGI | |||||
No.0~No.2 | ||||||
質量(kg) | 0.4 | 0.5 | 0.7 | 0.8 | 0.9 | |
耐振(G) | 15 | |||||
使用温度(℃) | -20~+60 |
項目/形式記号 | LL21V‒0000F | LL22V‒000FF | LL23V‒00FFF | LL24V‒0FFFF | LL25V‒FFFFF | |
---|---|---|---|---|---|---|
寸法 | A | 76 | 102 | 128 | 154 | 180 |
B | 46 | 72 | 98 | 124 | 150 | |
C | 0 | 26 | 52 | 78 | 104 | |
D | 0 | 1 | 2 | 3 | 4 | |
吐出口数 | 1 | 2 | 3 | 4 | 5 | |
最高使用圧力(MPa) | 24 | |||||
吐出量 | 記号:設定値(cm3) | F:0.1~0.8(調整式) | ||||
使用グリース | NLGI No.0~No.2 | |||||
質量(kg) | 0.4 | 0.5 | 0.7 | 0.9 | 1 | |
耐振(G) | 15 | |||||
使用温度(℃) | -20~+60 |
充填ポンプ:FM3
仕様
吐出量(cm3/ストローク) | 9.0 |
吐出圧力(MPa) | 4.4 |
使用温度範囲(℃) | -10~+50 |
使用するグリース容器 | JISZ1620 16または18kgペール缶 |
ハンドル操作力(N) | 147 |
質量(kg) | 2.4 |
コントローラー:LC2MP-40
特長
マイコンにより多機能制御を行ない、主機の運転状態に見合った適時適量の給油ができ、安心してご使用いただけます。
ユニークなシステム制御で、低温環境下での高粘度グリースの給油を可能にしています。
仕様
電源電圧 | DC24V |
電流値 | 3.5A(max6.5A) |
ヒューズ容量 | 10A |
質量 | 0.3kg |
使用温度 | -20~+60℃ |
振動耐久性 | JISD1601 3類(8.9G) |
保護形式 | IP54(但し屋外暴露はしない) |
カートリッジグリス
型式 | 容量(cm3) | 油脂メーカー | 銘柄名 |
---|---|---|---|
G-KL1 | 400 | 協同油脂 | ユニルーブDL NO.1 |
GKL-1-050 | 500 | 協同油脂 | ユニルーブDL NO.1 |
GKL-1-100 | 1000 | 協同油脂 | ユニルーブDL NO.1 |
GKL-2-050 | 500 | 協同油脂 | ユニルーブDL NO.2 |
GKL-2-100 | 1000 | 協同油脂 | ユニルーブDL NO.2 |
GSL-1-100 | 1000 | 昭和シェル石油 | シェルアルバニアEP NO.1 |
GSL-2-050 | 500 | 昭和シェル石油 | シェルアルバニアEP NO.2 |
GSL-2-100 | 1000 | 昭和シェル石油 | シェルアルバニアEP NO.2 |
