シングルライン集中潤滑装置とは、1台のポンプと進行作動方式分配弁と配管によって構成され小形から大形の設備機械にまで対応できる潤滑システムです。軸受個々に対する給油量を予め計画することにより的確な給油を得ることが出来ます。

シングルラインの特長

給油量の選定
分配弁エレメントの選定により給油量を適量に設定することが可能です。
確実な比例分配
設定された給油量は環境(軸受、抵抗、温度)により変わりません。
システム動作の保証
進行作動方式により動作が保証されております。
シンプルな配管
供給配管が1本で狭いところへも配管が容易にできます。


手動グリスポンプ:KMシリーズ

グリス用型式
KM-42AK KM-52AK KM-32AKP-10 KM-52AKP
オイル用型式
KM-3BKP-10 KM-5BKP
形式記号吐出量(cm3/ストローク)最高使用圧力(MPa)タンク容量(L)潤滑剤質量(kg)
KM-42AK3.5212集中潤滑用18
KM-52AK4グリースNLGI21
KM-32AKP3.5211.6ちょう度番号15
KM-52AKP3#0~#116
KM-3BKP7101.6オイル15
KM-5BKP316


電動グリスポンプ:AKA(C)シリーズ

形式記号吐出量(cm3/min)最高使用圧力
(MPa)
電動機出力
(kW)
回転方向タンク容量
(L)
質量
(kg)
50Hz60Hz
AKA-104AK-※※-※※3036210.1(減速比1/40)両回転448
AKA-108AK-※※-※※852
AKA-115AK-※※-※※1594
AKA-125AK-※※-※※25102
AKA-104AKP-※※-※※441
AKA-108AKP-※※-※※844
AKA-104BKP-※※-※※303610437
AKA-108BKP-※※-※※840

代表型式例

鋼管タンクプラスチックタンク制御盤付オイル用
AKA-104AK*-**-10AKA-104AKP*-**-10-AKA-104BKP*-**-10
AKA-108AK*-**-10AKA-108AKP*-**-10AKAC-108AKP*-**-10AKA-108BKP*-**-10
AKA-115AK*-**-10---
AKA-125AK*-**-10---


小型ポンプ:ALS.MSA.HLSシリーズ

ポンプ型式
ALS-5 ALS-5-2 MSA-10 MSA-10-2 HLS-5 HLS-5-2
ポンプ形式駆動源 MPa最高使用頻度
サイクル/mim
吐出量(10MPaの時)
cm3/st
空気、油圧と 潤滑油圧の比ブローアウト破壊圧力
MPa
質量
kg
ALS-5空気圧
0.4〜0.95
200.16〜0.33(オイル)
0.15〜0.30(グリース)
1:1210
(赤色ディスク)
2.2
ALS-5-2
MSA-100.65〜1.24(オイル)
0.60〜1.12(グリース)
1:153.2
MSA-10-2
HLS-5油圧
1.4〜7
0.16〜0.33(オイル)
0.15〜0.30(グリース)
1:1.52.2
HLS-5-2


分離式レザーバ:RGシリーズ

グリス用型式
RG-12P-0-A RG-12P-3-A
オイル用型式
RO-12P-0-A RO-12P-3-A
型式実容量
L
タンク材質質量
kg
グリース用RG-12P-0-A-2.5アクリル12.5
RG-12P-3-Aローレベルスイッチ付
オイル用RO-12P-0-A-59.8
RO-12P-3-Aローレベルスイッチ付


分配弁:MJN.M.MX.MGシリーズ

大きさ分配弁形式中間体個数吐出口数1口当り吐出量
(cm3/ストローク)
供給口径吐出口径内蔵逆止弁用途最高使用圧力
(MPa)
小型MJN最小3ヶ~
最大8ヶ
最小2口~
最大16口
0.082~0.492Rc1/8 Rc1/8間欠給油用
グリース
及びオイル
14
(グリース)
10
(オイル)
中型M0.164~1.148Rc1/4Rc1/821
(グリース)
10
(オイル)
大型MX0.410~4.920Rc3/8Rc1/4
小型MJNO最小3ヶ~
最大8ヶ
最小2口~
最大16口
0.082~0.492Rc1/8Rc1/8循環給油用
オイル
10(オイル)
中型MO0.164~1.148Rc1/4Rc1/8
大型MXO0.410~4.920Rc3/8Rc1/4
特大型MG2.460~19.680Rc1/2Rc3/8

代表型式例

グリス用

中間体数量MJN型(小型)M型(中型)MX型(大型)MG型(特大型)
3MJN-3M-3MX-3MG-3
4MJN-4M-4MX-4MG-4
5MJN-5M-5MX-5MG-5
6MJN-6M-6MX-6MG-6
7MJN-7M-7MX-7MG-7
8MJN-8M-8MX-8MG-8

オイル用

中間体数量MJNO型(小型)MO型(中型)MXO型(大型)
3MJNO-3MO-3MXO-3
4MJNO-4MO-4MXO-4
5MJNO-5MO-5MXO-5
6MJNO-6MO-6MXO-6
7MJNO-7MO-7MXO-7
8MJNO-8MO-8MXO-8


【分配弁付属品】別売品

サイクルインジケータ付き中間体
サイクルスイッチ付き分配弁
分配弁中間体のスプールにピンを取付け、スプールの動きを外部より確認できるようにしたものであり、通常親分配弁の中間体の1つに取付けられます。また、このサイクルインジケータでマイクロスイッチを作動させ、ランプを点滅させ、分配弁の動きを知ることができます。また、カウンタを用いることにより規定サイクル完了後、自動的にポンプを停止させることもできます。
リセットインジケータ
オートリリーフインジケータ
いずれも、分配弁の各予備吐出口に装着され、吐出側にブロック状態が生じた場合に、ブロックした箇所を指示する 警報表示器です。
リセットインジケータ
ブロック状態が生じた場合にそのラインの内部圧が上昇し、設定したスプリング圧に打ち勝ってピンがとび出し、これによって軸受けまたは配管のブロック箇所を知ることができます。
オートリリーフインジケータ
ブロック状態が発生した場合に、一定圧で分配弁のストローク分の油が分配弁外部に流れ出て、ブロック箇所を指示します。このオートリリーフインジケータは分配弁の作動を止めることなく、ブロック箇所を指示できる点がリセットインジケータと異なります。


オイルエア分配弁:MIXシリーズ

型式
MIX-3 MIX-4 MIX-5 MIX-6 MIX-7 MIX-8

スプールサイズ吐出量/ストローク吐出口数
Cu.INcm3
10T0.0100.1642
10S0.0200.3281
15T0.0150.2462
15S0.0300.4921
20T0.0200.3282
20S0.0400.6561
25T0.0250.4102
25S0.0500.8201
30T0.0300.4922
30S0.0600.9841
35T0.0350.5742
35S0.0701.1481


小型グリスポンプユニット:CU-LE-80シリーズ

型式:CU-LE80AP-P*-**

制御盤があらかじめセットされているシングルライン用ポンプユニットです。
現地での配管、配線が容易に展開できます。
マイコン内蔵型シングルライン用システム制御
シングルラインシステムの制御をLC2M型コントローラ内に組み込みました。制御部のコンパクト化を実現しています。LC2M型コントローラ単体での供給も可能です。
シングルライン用コントローラ形式 :LC2MP-40-LA1
小型高機能ポンプ
ポンプ部は、 建機車両、 工作機にて実績のあるLE型ポンプを使用しており ます。温度、 振動等の悪条件下においても安定した吐出性能が確保できます。
ケース付ユニット(保護構造IP54相当)
屋外での使用が可能で、様々な機械への自動給脂に対応します。

導入事例

  • 製鉄設備
  • 搬送設備
  • 建設機械
  • 製紙機械
  • 風力発電設備

資料請求

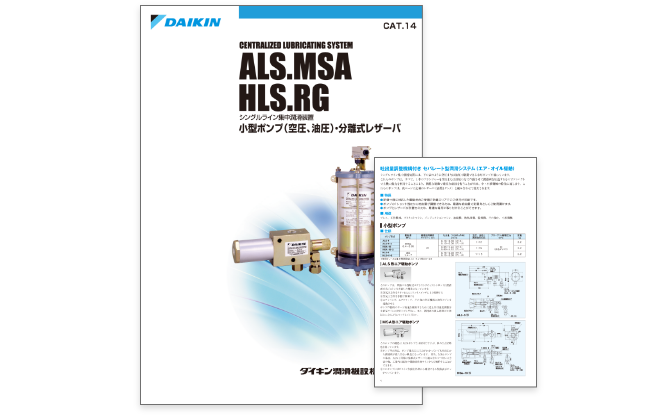

ダイキン潤滑機設 潤滑機器シングル カタログ
