充填ポンプ

充填ポンプとは、市販のペール缶及びドラム缶から集中潤滑装置のタンクへグリスを補給するポンプです。タンクへのグリス補給は必ず充填ポンプを使用してください。

PF-1 形手動フィラーパック

16kg入りまたは 18kg入りペール缶に直接取付使用できます。
タンクへグリース充填の他、ギヤケース等の多量にグリースを充填する時にも使用できます。

PF-3形手動フィラーパック

タンク内にペール缶をそのまま収納することができます。

シングルライン潤滑用

PF-1-20

PF-3-20

デュアルライン潤滑用

PF-1-10

PF-3

仕様

形式	PF-1-10	PF-3	PF-1-20	PF-3-20
	デュアル		シングル
吐出量（cm3/st）	40
最高圧（MPa）	2
タンク容量	16Kg及び18kg
使用グリース	集中潤滑用NLGI ちょう度♯0〜♯1
質量（Kg）	5	13	5	13

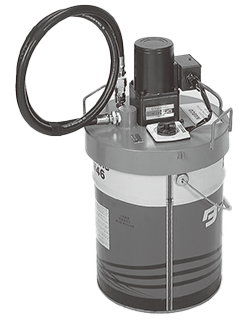

EFP形電動フィラーパック

市販ペール缶（16kg入り、18kg入り）に直接載せて電源（AC100V）をつなぐだけで手軽にグリースの移送ができます。
電動式の為、操作労力が大幅に軽減されます。
タイマーを内臓しているので希望の時間をセットしておけば自動停止します。
作業の拘束時間が大幅に短縮されます。
（約5分で1L吐出（60Hz）します）

EFP-10

仕様

形式	EFP-10-D	EFP-10
	デュアル	シングル
吐出量（cm3/min）	175/50Hz〜210/60Hz
最高圧（MPa）	1
タンク容量	16kg及び18kg
使用グリース	集中潤滑用NLGI ちょう度♯0〜♯1
電源	AC100Vモーター40W
質量（kg）	14

充填ポンプ/バーレルポンプ：BAシリーズ

BA-2HN / BA-2H

仕様

		シングル	デュアル
形式		BA-2HN/BA-24HN	BA-2/BA-24	BA-2H/BA-24H
最高圧（MPa）		6	3	6
吐出量（L/min）	50Hz	0.52	1.17	0.52
	60Hz	0.63	1.40	0.63
電動機		0.4kw 4P 3Φ E種　AC200V
ポンプ回転数（min-1）	50Hz	60
	60Hz	72
	減速比	1/25（内蔵）
回転方向		左回転
使用潤滑油		ギヤオイル工業用　2種　0.35L
質量（kg）		53

給油ポンプ

給油ポンプには、ドラム缶搭載の電動給油ポンプとペール缶搭載の電動給油ポンプがあります。ドラム缶及びペール缶より直接給油が可能です。デュアルライン用とシングルライン用の2種類の方式がございます。

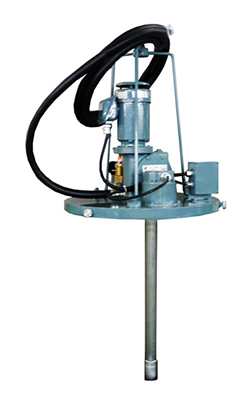

電動ドラム缶ポンプ：LBPシリーズ

ギヤードモータを使用し、 機構を簡素にしました。（モータは屋外仕様（ＩＰ５４相当）を採用）
機構の簡素化により、 ポンプ本体のみで約65kgと軽量化を実現しました。
リフタ（オプション） の使用により、ドラム缶の交換が容易にできます。
ドラム缶搭載タイプの給油ポンプである為、 補給ポンプが不要となります。
フォロアプレートを装備したことによりグリースの残量を少なくし、より有効にグリースを使用することができます。
シングルライン、 デュアルラインシステム向けに機種を準備しておりますので、両システムに対応可能です。
吸込みポートにピストンバルブ方式を採用し、締め切り性能を高めることにより、高粘度グリースの吸い込み性を向上させています。

仕様

機種	LBP08	LBP10	LBP20	LBP40
吐出量 (cm3/min(50/60Hz))	75/90	100/120	158/190	316/380
最高吐出圧力(MPa)	21
安全弁圧力(MPa)	25
モータ仕様	0.2KW,減速比1/59		0.2kw,減速比1/43	0.4KW,減速比1/21
装備	フォロアプレート付、ローレベルスイッチ付、ドラム缶点検口付
重量(kg)	約65
給油口数	200	300	600	800

ラインナップ

デュアルライン型式	シングルライン型式
LBP08L***-**	LBP08K**1-**
LBP10L***-**	LBP10K**1-**
LBP20L***-**	LBP20K**1-**
LBP40L***-**	LBP40K**1-**

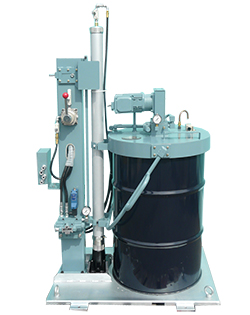

電動ドラム缶ポンプ(エア式エレベータユニット)：AE-LBPシリーズ

エレベータ特長

昇降装置(エア式エレベータ)の採用によりドラム缶の交換が容易に行えます。
メカ式安全ストッパー採用により安全かつ確実に落下を防止します。
豊富なオプションを提案します。

エレベータ装置仕様

供給エア圧力（MPa）	0.4〜0.5
上昇可能量（kg）	80
上昇MAXストローク（mm）	950
ユニット総質量（kg）	190

仕様

機種	AELBP08	AELBP10	AELBP20	AELBP40
吐出量 (cm3/min(50/60Hz))	75/90	100/120	158/190	316/380
最高吐出量（MPa）	21
安全弁圧力（MPa）	25
モータ仕様	0.2KW,減速比1/59		0.2KW,減速比1/43	0.4KW,減速比1/21
使用グリース	NLGI No.0〜2（但し使用温度についてちょう度240以上）
装備	フォロアプレート付、ローレベルスイッチ付、ドラム缶点検口付
重量（kg）	約195
給油口数	200	300	600	800

ラインナップ

デュアルライン型式	シングルライン型式
AELBP08L***-**-*0*0*	AELBP08K**1-**-*0*0*
AELBP10L***-**-*0*0*	AELBP10K**1-**-*0*0*
AELBP20L***-**-*0*0*	AELBP20K**1-**-*0*0*
AELBP40L***-**-*0*0*	AELBP40K**1-**-*0*0*

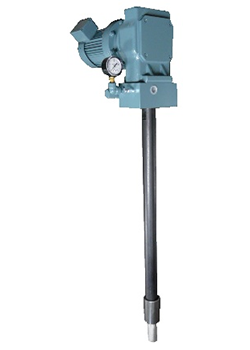

電動グリスポンプ：MBシリーズ

この電動グリースポンプは、シングルラインシステムに使用するポンプです。
ギヤードモータ駆動によるシングルピストンポンプ機構の採用により、簡潔で合理的な自動給油システムを提供します。

仕様

吐出量（cm3/min）		最高使用圧力（MPa）	ポンプ回転数（min-1)		電動機		質量（kg）
50Hz	60Hz		50Hz	60Hz	回転方向	出力（kW）
300	360	21	41.4	50	左右両回転	0.4	約40

ラインナップ

MB40A-20-**(AC200V)
MB40A-40-**(AC400V)

電動ペール缶ポンプ：LPP-Rシリーズ

本ポンプは主要機器〔ギヤードモータ、電磁弁 ( デュアルラインのみ ) 及び圧カスイッチ含む〕を収納した昇降部とガススプリングを内臓した支柱及びコモンベースから構成されております。
ポンプ部はガススプリングで支えるようになっており、ペール缶を交換する際には、ペール缶取り外し用エア注入口からエアを注入することで、フォロアプレートと残グリースの接触面を剥離し、ポンプ部を僅かな操作力で昇降させて、ペール缶の交換をスムーズに行うことができます。
また、主要機器類は昇降部のカバー内に収められているのでシンプルな外観で粉塵等からも保護されております。

仕様

		LPP-R※AK※※-20(シングル)				LPP-R※AN※※※-20(デュアル)
ポンプ	吐出量形式	08	1	2	3	08	1	2	3
	最高使用圧力（MPa）	21
	吐出量（cm3／min (50／60Hz))	29/35	38/46	58/70	83/100	29/35	38/46	58/70	83/100
	安全弁設定圧力（MPa）	25
圧力スイッチ設定圧力（MPa）		17
インダクションモータ	電圧	10 : AC100V 単相 50/60Hz			設定なし	10 : AC100V 単相 50/60Hz			設定なし
		20 : AC200/220V 3 相 50/60Hz
		40 : AC400/440V 3相 50/60Hz
	出力×極数	90W × 4P
	減速比	1/100	1/75	1/50	1/36	1/100	1/75	1/50	1/36
タンク容量		18kg 又は 16kg ペール缶
ペール缶残量初期設定		1L
回転方向		左右両回転可
使用グリース		NLGI　ちょう度番号 No.0 ～ No.2( 使用温度において、ちょう度 240 以上 - 未混和 - とする )
使用温度範囲（℃）		0～40
保護構造		屋内 . 開放形
質量（kg）		約 52（ペール缶除く）				約 58（ペール缶除く）

ラインナップ

サイズ	デュアルライン型式	シングルライン型式
08	LPP-R08AN***-20	LPP-R08AK***-20
1	LPP-R1AN***-20	LPP-R1AK***-20
2	LPP-R2AN***-20	LPP-R2AK***-20
3	LPP-R3AN***-20	LPP-R3AK***-20

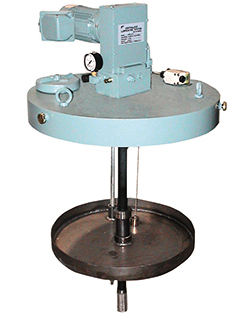

残量削減型電動ドラム缶ポンプ：LBPRシリーズ

仕様

機種	LBPR08	LBPR10	LBPR20	LBPR40
吐出量（cm3/min（50/60Hz））	75/90	100/120	158/190	316/380
最高使用圧力（MPa）	21
安全弁圧力（MPa）	25
モータ仕様	0.2kW（減速比1/59）		0.2kW（減速比1/43）	0.4kW（減速比1/21）
使用グリース	NLGI No.0～2（但し、使用温度においてちょう度240以上）
重量（約kg)	70

ラインナップ

シングルライン型式	デュアルライン型式
	ランス式：N	ループ式：L
LBPR08K**1-** LBPR10K**1-** LBPR20K**1-** LBPR40K**1-**	LBPR08N***-** LBPR10N***-** LBPR20N***-** LBPR40N***-**	LBPR08L***-** LBPR10L***-** LBPR20L***-** LBPR40L***-**

残量削減型電動ドラム缶ポンプ(エア式エレベータユニット)：AE-LBPRシリーズ

仕様

機種		AELBPR08	AELBPR10	AELBPR20	AELBPR40
ポンプ	吐出量 （cm3/min（50/60Hz））	75/90	100/120	158/190	316/380
	最高使用圧力（MPa）	21
	安全弁圧力（MPa）	25
	モータ仕様	0.2kW（減速比1/59）		0.2kW（減速比1/43）	0.4kW（減速比1/21）
	使用グリース	NLGI No.0～2（但し、使用温度においてちょう度240以上）
エレベータ装置	供給エア圧力（MPa）	0.4～0.5
	上昇可能質量（kg）	80
	昇降総ストローク （mm）	950
ユニット総質量（kg）	シングルライン	185
	デュアルライン	195

ラインナップ

シングルライン		デュアルライン
	制御盤付	ランス式：N	ループ式：L	制御盤付
AELBPR08K**1-** AELBPR10K**1-** AELBPR20K**1-** AELBPR40K**1-**	AELBPRC08K**1-** AELBPRC10K**1-** AELBPRC20K**1-** AELBPRC40K**1-**	AELBPR08N***-** AELBPR10N***-** AELBPR20N***-** AELBPR40N***-**	AELBPR08L***-** AELBPR10L***-** AELBPR20L***-** AELBPR40L***-**	AELBPRC**N***-* AELBPRC**L***-**

導入事例

• 製鉄設備
• 搬送設備
• 建設機械
• 製紙機械
• 風力発電設備

資料請求

ダイキン潤滑機設　潤滑機器シングル／デュアル　カタログ

資料をダウンロードいただけます。

ダウンロードページへ
