省エネ型油圧ユニット（ダイキン工業）

ダイキン工業株式会社
省エネ型油圧ユニット（ダイキン工業）

世界で初めて油圧技術とダイキン工業が得意とするエアコンのモータ・インバータ技術を融合、油圧の省エネをリードしてきたハイブリッド油圧ユニット。
高効率IPMモータを搭載して、大幅な省エネ性の向上と低発熱で一層の工場省エネに貢献します。

エコリッチ

特長

  • 省エネ・低発熱
  • 小型・軽量
  • 耐環境性
  • 電動機高効率規制対象外
  • 全機種ＣＥ規格適合
  • 400V仕様をトランスレスで実現

仕様

形式記号EHU1404-40EHU2504-40EHU2507-40EHU3007-40EHU3007-40-Y
最高使用圧力 （MPa）4.07.0
使用圧力調整範囲（MPa）1.5～4.01.5～7.0
最大流量※1
（L/min）		15.225.128.5
使用流量調整範囲
（ L/min）		2.5～15.23.5～25.13.5～28.5
電動機容量
（kW相当）		0.751.52.22.8
タンク容量（L）18
電源電圧3相AC 200V 50Ｈｚ／200V 60Ｈｚ／220V 60Ｈｚ
（許容電源変動幅±10％）		3相AC 380V 50Hｚ／ 400V 60Hｚ／460V 60Hｚ （許容電源変動幅±10％）
使用油石油系一般作動油（R&O）/耐摩耗性作動油
・粘度グレード：ISO VG32～68
・粘度範囲：15～400mm2/s（推奨は20～88mm2/s）
・汚染度：NAS10級以内
タンク油温0～60℃ （推奨使用温度範囲：15～50℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください）
標高1,000m以下
質量
（作動油含まず）
（kg）		2629

※詳細はお問い合わせ願います

エコリッチR

特長

  • 高効率ＩＰＭモータ搭載の省エネ油圧ユニット
  • エコリッチＲは電動機高効率規制の対象外
  • 全機種CEに適合
  • 16パターンの多段圧力－流量制御を搭載
  • 運転状態を簡単にモニタ可能
  • ユニットサイズ小型化

仕様

形式記号EHU15R07EHU15R10EHU30R07
000203000203000203
最高使用圧力 （MPa）7.010.07.0
使用圧力調整範囲0.5～7.00.5～10.00.5～7.0
最大流量※2 （L/min）15.228.5
使用流量調整範囲2.5～15.23.5～28.5
電動機容量 （kW相当）2.22.8
タンク容量 （L）無1833無1833無1833
電源電圧3相 AC 200-220V 50/60Ｈｚ（許容変動幅：±10％）
使用作動油石油系一般作動油（R&O）/耐摩耗性作動油
・粘度グレード：ISO VG32～68
・粘度範囲 ：15～400mm2/s
・汚染度 ：NAS10級以内
・水分 ：0.1%VOL以下
タンク油温0～60℃ （推奨使用温度範囲：15～50℃）
使用周囲温度0～40℃
湿度85％ RH以下（結露なきこと）
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください）
標高1,000m以下
標準塗装色アイボリーホワイト黒アイボリーホワイトアイボリーホワイト黒アイボリーホワイトアイボリーホワイト黒アイボリーホワイト
質量（作動油含まず） （kg）252948252948252948

※詳細はお問い合わせ願います

型式例　エコリッチR：EHU-Rシリーズ
モデル型式EHU15R07EHU15R10EHU30R07
00：タンクレスEHU15R0700-40EHU15R1000-40EHU30R0700-40
02：タンク容量18LEHU15R0702-40EHU15R1002-40EHU30R0702-40
03：タンク容量33LEHU15R0703-40EHU15R1003-40EHU30R0703-40

スーパーユニット

特長

  • 高効率ＩＰＭモータ搭載の省エネ油圧ユニット
  • 低騒音
  • 電動機高効率規制の対象外
  • 制御バルブの削減
  • 16パターンの多段圧力－流量制御を搭載
  • 運転状態を簡単にモニタ可能
  • メンテナンス・管理機能

仕様

シングルポンプ　7MPa/40L/min

形式記号SUT00S4007-30SUT03S4007-30
ポンプ最高使用圧力 （MPa）7.0
使用圧力調整範囲 （MPa）1.5～7.0
最大流量（理論値） （L/min）39.7
使用流量調整範囲 （L/min）5.3～39.7
電動機電動機容量 （kW 相当）3.7
タンク容量（L）－30
電源電圧モータ・ポンプ/ユニット部3相 200Ｖ（50Hz）、20V（60Hz）、20V（60Hz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ10級以内
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）4664

シングルポンプ　7MPa/60L/min

形式記号SUT00S6007‐30SUT06S6007-30
ポンプ最高使用圧力 （MPa）7.0
使用圧力調整範囲 （MPa）1.5～7.0
最大流量（理論値） （L/min）61.1
使用流量調整範囲 （L/min）8.7～61.1
電動機電動機容量 （kW 相当）5.0
タンク容量（L）－60
電源電圧モータ・ポンプ/ユニット部3相 200V（50Hz）、20V（60Hz）、20V（60Hz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ10級以内
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）5697

シングルポンプ　7MPa/80L/min

形式記号SUT00S8007-30SUT10S8007-30
ポンプ最高使用圧力 （MPa）7.0
使用圧力調整範囲 （MPa）1.5～7.0
最大流量（理論値） （L/min）83.0
使用流量調整範囲 （L/min）11.6～83.0
電動機電動機容量 （kW 相当）7.0
タンク容量（L）－100
電源電圧モータ・ポンプ/ユニット部3相 200Ｖ（50Ｈｚ）、200Ｖ（60Ｈｚ）、220Ｖ（60Ｈz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ10級以内
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）72131

シングルポンプ　7MPa/110L/min

形式記号SUT00S11007-41
ポンプ最高使用圧力 （MPa）7.0
使用圧力調整範囲 （MPa）1.5～7.0
最大流量（理論値）（L/min）110
使用流量調整範囲 （L/min）13.3～110
電動機電動機容量 （kW 相当）11.0
タンク容量（L）－
電源電圧モータ・ポンプ3相 200Ｖ（50Ｈｚ）、200Ｖ（60Ｈｚ）、220Ｖ（60Ｈz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～6
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ10級以内
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）112

シングルポンプ　10MPa/30L/min

形式記号SUT00S3010-30SUT03S3010-30
ポンプ最高使用圧力 （MPa）10.0
使用圧力調整範囲 （MPa）1.5～10.0
最大流量（理論値） （L/min）25.6
使用流量調整範囲 （L/min）3.4～25.6
電動機電動機容量 （kW 相当）3.7
タンク容量（L）－30
電源電圧モータ・ポンプ/ユニット部3相 200V（50Hz）、20V（60Hz）、2 0V（60Hz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ9級以内（7MPa以下ではＮＡＳ10級以内）
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）4664

シングルポンプ　16MPa/15・30L/min

形式記号SUT00S1516‐30SUT00S3016‐30SUT03S1516‐30SUT06S3016-30
ポンプ最高使用圧力 （MPa）16.0
使用圧力調整範囲 （MPa）1.5～16.0
最大流量（理論値）（L/min）15.225.615.225.6
使用流量調整範囲 （L/min）2.4～15.23.4～25.62.4～15.23.4～25.6
電動機電動機容量 （kW 相当）3.75.03.75.0
タンク容量（L）－3060
電源電圧モータ・ポンプ/ユニット部3相 200Ｖ（50Ｈｚ）、200Ｖ（60Ｈｚ）、220Ｖ（60Ｈz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ9級以内（7MPa以下ではＮＡＳ10級以内）
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）46526483


ダブルポンプ　16MPa/40L/min

形式記号SUT00D4016‐30SUT06D4016‐30
ポンプ最高使用圧力 （MPa）15.7
使用圧力調整範囲（MPa）1.5～15.7
最大流量（理論値）（L/min）41.0（合流時 41.0、単独時 16.0）
使用流量調整範囲（L/min）合流時：5.5～41.0、単独時：2.2～16.0
電動機電動機容量 （kW 相当）3.7
タンク容量（L）－60
電源電圧モータ・ポンプ/ユニット部3相 200V（50Hz）、20V（60Hz）、20V（60Hz）（許容電源変動幅±10％）
使用条件使用油石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ9級以内（7MPa以下ではＮＡＳ10級以内）
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）5394


ダブルポンプ　21MPa/60L/min

形式記号SUT00D6021-30SUT06D6021-30SUT10D6021-30
ポンプ最高使用圧力 （MPa）20.6
使用圧力調整範囲 （MPa）1.5～20.6
最大流量（理論値）（L/min）61.1（合流時 61.1、単独時 21.2）
使用流量調整範囲 （L/min）合流時：8.8～61.1、単独時：3.1～21.2
電動機電動機容量 （kW 相当）5
タンク容量（L）－60100
電源電圧モータ・ポンプ/ユニット部3相 200V（50Hz）、20V（60Hz）、20V（60Hz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ9級以内（7MPa以下ではＮＡＳ10級以内）
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
保存周囲温度-20～60℃
使用周囲湿度85％ＲＨ 以下（結露なきこと）
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）5899112


ダブルポンプ　21MPa/80L/min

形式記号SUT00D8021-30SUT10D8021-30SUT16D8021-30
ポンプ最高使用圧力 （MPa）20.6
使用圧力調整範囲（MPa）1.5～20.6
最大流量（理論値）（L/min）83.0（合流時 ８3.0、単独時 28.7）
使用流量調整範（L/min）合流時：11.6～８3.0、単独時：4.1～28.7
電動機電動機容量 （kW 相当）7
タンク容量（L）－100160
電源電圧モータ・ポンプ/ユニット部3相 200Ｖ（50Ｈｚ）、200Ｖ（60Ｈｚ）、220Ｖ（60Ｈz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ9級以内（7MPa以下ではＮＡＳ10級以内）
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）72133145


ダブルポンプ　21MPa/110L/min

形式記号SUT00D11021-41P-SUT20D11KW-41
ポンプ最高使用圧力 （MPa）20.6
使用圧力調整範囲 （MPa）1.5～20.6
最大流量（理論値） （L/min）110（合流時 110、単独時 40.5）
使用流量調整範囲 （L/min）合流時：13.3～110、単独時：4.9～40.5
電動機電動機容量 （kW 相当）11
タンク容量（L）－200
電源電圧モータ・ポンプ/ユニット部3相 200V（50Hz）、20V（60Hz）、20V（60Hz）（許容電源変動幅±10％）
使用条件使用油 ※2石油系一般作動油（R&O）/耐磨耗性作動油
・粘度グレード：ISOVG32～68
・粘度範囲：15～400mm2/（推奨は20～200mm2/s）
・汚染度：ＮＡＳ9級以内（7MPa以下ではＮＡＳ10級以内）
・水分0.1％VOL以下
タンク油温0～60℃（推奨使用温度範囲：15～50 ℃）
使用周囲温度0～40℃
防水保護等級IP44
設置場所屋内（必ずボルト等で固定してください。）
質量（kg）112360

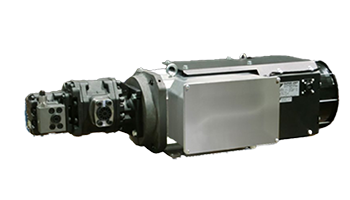

スーパーユニット　高精度・高圧・大流量タイプ

特長

  • 高効率ＩＰＭモータ搭載の省エネ油圧ユニット
  • 高精度
  • 長時間高圧保持制御
  • 電動機高効率規制の対象外
  • 全機種CE・ULに適合
  • 16パターンの多段圧力－流量制御を搭載
  • IOTに対応

仕様

シングルポンプ 200V/400V仕様

項目形式200V
SUT00S		400V
SUT00S
3018-30-A5021-40-A8018-40-A5025-41-L-N043215018-40-A5021-40YA-N02658018-40YA13018-40YA-N021813021-40YA-N028615018-40YA20018-40YL-N0340
最高使用圧力 [MPa]17.620.617.624.517.620.617.617.620.617.6
最大流量 [L/min]305080501505080130150200
使用圧力調整範囲 [MPa]0.18 ～17.60.21 ～20.60.18 ～17.60.25 ～24.50.18 ～17.60.21 ～20.60.18～17.60.21 ～20.60.18～17.6
使用流量調整範囲[L/min]0.3 ～300.5 ～500.8 ～800.5 ～501.5 ～1500.5 ～500.8 ～801.3～1301.5 ～1502.0 ～200
ポンプポンプ種類シングルギヤポンプ
ポンプ容量 [cm3]9.1320.731.227.452.720.731.24452.773
電源コントローラ入力電源 （※2）AC 3～ 200‒220（50Hz/60Hz）AC 3～ 380‒440Ｖ（50Hz/60Hz）
モータ冷却ファン電源AC 1～ 200‒240Ｖ （50Hz/60Hz）
漏れ電流 [mA]（※3）－－33.22.1－2.8
質量モータポンプ [kg]406970921036970103104103118
コントローラ [kg]111114
安全弁付き無し付き付き無し


型式例　モータポンプSUT00Sシリーズ　※タンクレス
電圧：200V仕様電圧400V仕様
SUT00S3018-30-A　　　　　　SUT00S5021-40YA-N0265
SUT00S5021-40-ASUT00S8018-40YA
SUT00S8018-40-ASUT00S13018-40YA-N0218
SUT00S5025-41-L-N0432SUT00S13021-40YA-N0286
SUT00S15018-40-ASUT00S15018-40YA
SUT00S20018-40YL-N0340


ダブルポンプ 200V仕様

項目形式SUT00D
3021-30-B-N04368021-40-B-N032313021-40-B-N032115021-40-B-N036520021-40-L20025-41-L22028-41-L26021-41-L30021-41-L30028-41-L
最高使用圧力合流 [MPa]17.620.617.611.012.314.011.010.09.0
単独 [MPa]20.625.028.020.628.0
最大流量合 流 [L/min]3080130150200220260300
単 独 [L/min]18.338.447.970.956.063.211156.0
使用圧力調整範囲 [MPa]0.21～20.60.25～250.3～280.21～20.60.3～28
使用流量調整範囲 [L/min]0.3～300.8～801.3～1301.5～1502.0～2002.2～2802.6～2603.0～300
ポンプポンプ種類ダブルギヤポンプ
ポンプ容量合流 [cm3]9.131.244.052.774.180.4100.0114.6123.5
単独 [cm3]5.615.016.224.920.823.142.723.1
電源コントローラ入力電源 （※2）AC 3～ 200‒220V（50Hz/60Hz）
モータ冷却ファン電源AC 1～ 200-240Ｖ （50Hz/60Hz）
流量切換電磁弁電源DC24V±10％DC24V±10%－
質量モータポンプ [kg]40761099912.5168178180174
コントローラ [kg]101340
安全弁無し


型式例　モータポンプSUT00Dシリーズ　※タンクレス200V仕様
最大流量：30L/minSUT00D3021-30-B-N0436-
最大流量：80L/minSUT00D8021-40-B-N0323-
最大流量：130L/minSUT00D13021-40-B-N0321-
最大流量：150L/minSUT00D15021-40-B-N0365-
最大流量：200L/minSUT00D20021-40-LSUT00D20025-41-L
最大流量：220L/minSUT00D22028-41-L-
最大流量：260L/minSUT00D26021-41-L-
最大流量：300L/minSUT00D30021-41-LSUT00D30028-41-L


ダブルポンプ 400V仕様

項目形式SUT00D
8021-40YB-N032413021-40YB-N032215021-40YB-N035820021-40YL8025-40YL13025-40YL20025-40YL22028-41YL26021-41YL30021-41YL30028-41YL
最高使用圧力合流 [MPa]17.620.617.611.015.016.514.011.010.09.0
単独 [MPa]20.625.028.020.628.0
最大流量合 流 [L/min]8013015020080130200220260300
単 独 [L/min]38.447.970.956.040.037.356.063.211056.0
使用圧力調整範囲 [MPa]0.21～20.60.25～250.3～280.21～20.60.3～28
使用流量調整範囲 [L/min]0.8～801.3～1301.5～1502.0～2000.8～801.3～1302.0～2002.2～2202.6～2603.0～300
ポンプポンプ種類ダブルギヤポンプ
ポンプ容量合流 [cm3]31.244.052.774.133.457.774.180.4100.0114.6123.5
単独 [cm3]15.016.224.920.816.716.620.823.142.723.1
電源コントローラ入力電源 （※2）AC 3～ 380‒440Ｖ （50Hz/60Hz）AC 3～ 380‒480Ｖ （50Hz/60Hz）
モータ冷却ファン電源AC 1～ 200‒240Ｖ （50Hz/60Hz）
質量モータポンプ [kg]76109996598119168178180174
コントローラ [kg]101440
安全弁無し


型式例　モータポンプSUT00Dシリーズ　※タンクレス400V仕様
最大流量：80L/minSUT00D8021-40YB-N0324SUT00D8025-40YL
最大流量：130L/minSUT00D13021-40YB-N0322SUT00D13025-40YL
最大流量：150L/minSUT00D15021-40YB-N0358-
最大流量：200L/minSUT00D20021-40YLSUT00D20025-40YL
最大流量：220L/minSUT00D22028-41YL-
最大流量：260L/minSUT00D26021-41YL-
最大流量：300L/minSUT00D30021-41YLSUT00D30028-41YL


導入事例

  • 各種産業機械：搬送機械・遠心脱水機・刻印機・リフター・パイプ切断機 等
  • 各種工作機械：プレス機・成型機 等
