油圧ユニット（TAIYO）

株式会社TAIYO
油圧ユニット（TAIYO）

油圧ユニットと油圧シリンダ、そして油圧バルブがシステムとして提供可能。構成機器はいずれもTAIYOの実績と高い技術力によって生まれた精鋭ばかり。豊富な機種揃えで、組み合わせも様々。ご使用条件にピッタリのシステムがローコストで容易にお選び頂けます。
標準小形油圧ユニットから特殊製作油圧ユニットまで対応可能です。



小形油圧ユニット3.5MPa：35HU201シリーズ

型式：35HU201-31
定格圧力：3.5MPa
吐出量(50Hz)：1.1Ｌ/min
吐出量(60Hz)：1.3Ｌ/min

特長

特殊歯形(ハイポサイクロイド)の内接ギヤポンプを採用。さらに油中運転方式により脈動運転音を低減。
ソレノイドバルブ、リリーフバルブ、圧力計を標準装備。
パイロットチェックバルブ、フローコントロールバルブを標準化。



仕様

35HU201-31
定格圧力3.5MPa
ポンプ 吐出量50Hz1.1ℓ/min
60Hz1.3ℓ/min
電動機電圧単相AC100V50/60Hz
起動電流50Hz：7.3A60Hz：7.0A
電流値※50Hz：3.1A60Hz：2.8A
出力130W
定格時間連続
絶縁種別E種
使用油温範囲＋15〜＋60℃
タンク容量5.6ℓ（有効油量3.0ℓ）
適合作動油JISK2213-2種（タービン油ISOVG32）相当品
バルブ連数１〜３連
関連機器パイロットチェックバルブ・フローコントロールバルブ・オイルクーラ付
質量12〜15kg（作動油は含まない）

※設定圧力3.5MPa時
〈注意点〉
油温が60℃を越える場合は、オイルクーラが必要です。
（周囲温度20℃、リリーフ設定圧力3.5MPa で、90分以上の連続運転に相当します。）
別途ご相談ください。



バルブ搭載形型式例

1連バルブ搭載形油圧ユニット：35HU201-31K-C01(オイルクーラ付)
2連バルブ搭載形油圧ユニット：35HU201-31K-C02(オイルクーラ付)
3連バルブ搭載形油圧ユニット：35HU201-31K-C03(オイルクーラ付)



小形油圧ユニット3.5MPa：35HU204シリーズ

型式：35HU204-32
定格圧力：3.5MPa
吐出量（50Hz）：3.2L/min
吐出量（60Hz）：4.2L/min

特長

リリーフバルブ、圧力計を標準装備。
パイロットチェックバルブ、スロットルチェックバルブ、減圧弁を標準化。
オイルクーラ付も標準化。



仕様

35HU204-32
定 格 圧 力3.5MPa
ポンプ吐出量50Hz3.2ℓ /min
60Hz4.2ℓ /min
電動機電 圧3相 AC200V 50/60Hz、AC220V 60Hz
起 動 電 流50Hz：11A 60Hz：10.5A
電 流 値 ※50Hz：2.7A 60Hz：2.5A
出 力400W
定 格 時 間連続
絶 縁 種 別E種
使 用 油 温 範 囲＋15〜＋60℃
タ ン ク 容 量8.5ℓ（有効油量4.5ℓ）
適 合 作 動 油JIS K2213-2種（タービン油ISO VG32）相当品
バ ル ブ 連 数1〜3連
関 連 機 器パイロットチェックバルブ・スロットルチェックバルブ・減圧弁・オイルクーラ付
質 量（基本形）19kg（作動油は含まない）

※設定圧力3.5MPa時
〈注意点〉
油温が60℃を超える場合は、オイルクーラの設置が必要です。機器選定資料を参照してください。



バルブ搭載形型式例

1連バルブ搭載形油圧ユニット：35HU204-32K-D01-A(オイルクーラ付)
2連バルブ搭載形油圧ユニット：35HU204-32K-D02-A(オイルクーラ付)
3連バルブ搭載形油圧ユニット：35HU204-32K-D03-A(オイルクーラ付)



小形油圧ユニット7MPa：NHU210シリーズ

型式：NHU210-2
定格圧力：７MPa(50/60Hz)
電動機出力：0.75KW
タンク容量：10L

特長

トップランナー基準のＩＥ３モータを搭載。
ピストンポンプを搭載。パワーロスが少なくなり消費電力が抑えられます。
流量可変機能を標準装備。
ドレンクーラを標準装備。油温上昇が低く抑えられます。
バルブ３連まで搭載可能。制御回路の構成が容易です。



仕様

形式NHU210-2
定格圧力7MPa
ポンプ 吐出量50Hz選定グラフによる
60Hz選定グラフによる
電動機電圧3相AC200V/50Hz3相AC200V/60Hz3相AC2230V/60Hz
電 流 値3.8A3.4A3.4A3.4A
出 力750W
使用油温範囲＋10〜＋60℃
タンク容量10ℓ
適合作動油JIS K2213-2種（タービン油 ISO VG32）相当品
バルブ連数1〜3連
関連機器ドレンクーラ付（標準装備）、パイロットチェックバルブ、スロットルチェックバルブ、減圧弁
質量43kg（バルブ不要形、作動油は含まない）

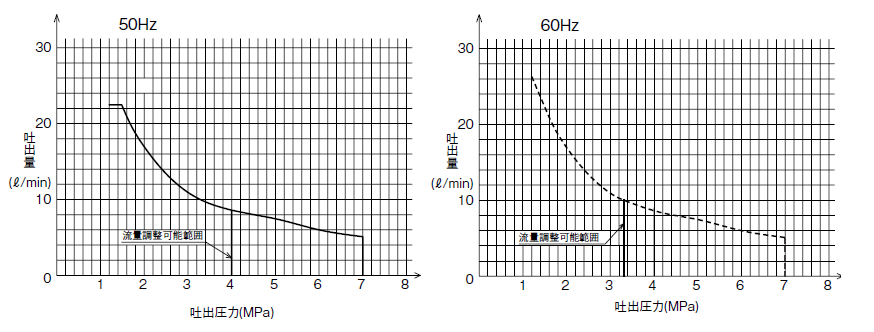

選定グラフ（流量特性図）



バルブ搭載形型式例

1連バルブ搭載形油圧ユニット：NHU210-2N1-1(標準ドレンクーラ付)
2連バルブ搭載形油圧ユニット：NHU210-2N2-1(標準ドレンクーラ付)
3連バルブ搭載形油圧ユニット：NHU210-2N3-1(標準ドレンクーラ付)



小形油圧ユニット7MPa：NHU220シリーズ

型式：NHU220-2
定格圧力：７MPa(50/60Hz)
電動機出力：1.5KW
タンク容量：18L

特長

トップランナー基準のＩＥ３モータを搭載。
ピストンポンプを搭載。パワーロスが少なくなり消費電力が抑えられます。
流量可変機能を標準装備。
ドレンクーラを標準装備。油温上昇が低く抑えられます。
バルブ３連まで搭載可能。制御回路の構成が容易です。



仕様

形式NHU220-2
定格圧力7MPa
ポンプ 吐出量50Hz選定グラフによる
60Hz選定グラフによる
電動機電圧3相AC200V/50Hz3相AC200V/60Hz3相AC2230V/60Hz
電流値6.8A6.4A6.0A6.0A
出力1.5kW
使用油温範囲＋10〜＋60℃
タンク容量18ℓ
適合作動油JISK2213-2種（タービン油ISOVG32）相当品
バルブ連数1〜3連
関連機器ドレンクーラ付（標準装備）、パイロットチェックバルブ、スロットルチェックバルブ、減圧弁
質量48kg（バルブ不要形、作動油は含まない）

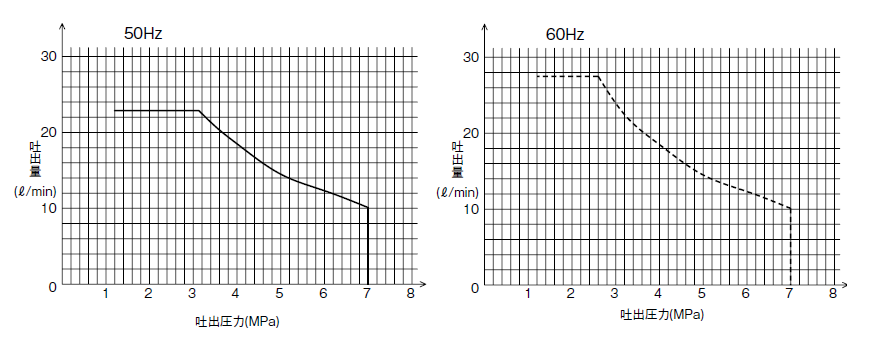

選定グラフ（流量特性図）



バルブ搭載形型式例

1連バルブ搭載形油圧ユニット：NHU220-2N1-1(標準ドレンクーラ付)
2連バルブ搭載形油圧ユニット：NHU220-2N2-1(標準ドレンクーラ付)
3連バルブ搭載形油圧ユニット：NHU220-2N3-1(標準ドレンクーラ付)



モータ付ポンプ：35HP201シリーズ

型式：35HP201-31
定格圧力：3.5MPa
吐出量(50Hz)：1.1L/min
吐出量(60Hz)：1.3L/min

特長

電動機と内接ギヤポンプをコンパクトにセット
特殊歯形(ハイポサイクロイド)の内接ギヤポンプを採用。さらに油中運転方式の採用により脈動運転音を低減。



仕様

35HP201-31
定格圧力3.5MPa
取付方向立形専用
ポンプ　　吐出量50㎐1.1L/min
60㎐1.3L/min
電動機電圧単相　AC100V．50/60㎐
起動電流50㎐：7.3A　60㎐：7.0A
電流値※50㎐：3.1A　60㎐：2.8A
出力130W
定格時間連続
絶縁種別E種
適合作動油JIS K2213-2種(タービン油ISO VG32相当品)
使用温度範囲15℃～60℃
質　　　　量7.5㎏

※設定圧力３.５MPa時



モータ付ポンプ：35HP204シリーズ

型式：35HP204-32
定格圧力：3.5MPa
吐出量(50Hz)：3.2L/min
吐出量(60Hz)：4.2L/min

特長

電動機と内接ギヤポンプをセット
リリーフバルブ、圧力計を標準化。
パイロットチェックバルブ、スロットルチェックバルブ、減圧弁を標準化。



仕様

35HP204-32
定格圧力3.5MPa
ポンプ　　吐出量50㎐3.2L/min
60㎐4.2L/min
電動機電圧3相　AC200V(50/60㎐).AC220V(60㎐)
起動電流50㎐：11A　60㎐：10.5A
電流値※50㎐：2.7A　60㎐：2.5A
出力400W
定格時間連続
絶縁種別E種
適合作動油JIS K2213-2種(タービン油ISO VG32相当品)
使用温度範囲15℃～60℃
質量9㎏

※設定圧力３.５MPa時



バルブ搭載形型式例

1連バルブ搭載形モータ付ポンプ：35HP204-32KD01(オイルクーラ付)
2連バルブ搭載形モータ付ポンプ：35HP204-32KD02(オイルクーラ付)
3連バルブ搭載形モータ付ポンプ：35HP204-32KD03(オイルクーラ付)



油圧ユニット42MPa：HPUシリーズ

型式：HPU
最高使用圧力：42MPa

特長

バリエーション豊富な製品群から、お客様の仕様・環境に最適な油圧ユニットをご提案。
油タンク、ポンプ、電動機の組み合わせが自由。
油圧システム構成に応じたエアオイルクーラ、アキュムレータ、油圧バルブ等のパッケージングに対応可能。
アフターフォロー、メンテナンスもグローバルに対応
ブランド統一で万が一のトラブルにもスピーディーに対応

詳細情報はカタログをご確認願います。

導入事例

産業機械
工作機械
車両機械

資料請求

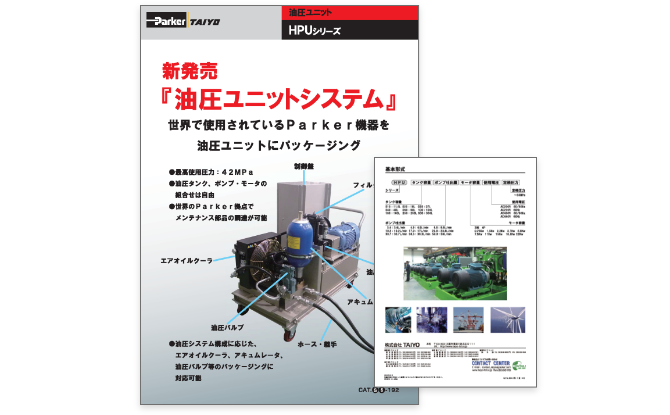

TAIYO　油圧ユニット　カタログ

資料をダウンロードいただけます。

ダウンロードページへ
