当パワーパックは、当社の定評、実績のあるPAシリーズギヤポンプを内蔵した高効率、高圧仕様の小型油圧ユニットです。
パワーパックLU1シリーズ
特長
オイルタンクおよびバルブ部に、アルミ合金を使用した高さ137mm (0.8L,1.3Lタンク) の省スペース設計です。
圧力補償付流量制御弁を内蔵した回路モデルでは、負荷の大小にかかわらず、常に一定した下降速度が得られます。
リフター回路を代表とする種々の回路構成から使用用途に最適な回路が選択できます。
電磁切換弁を搭載した回路モデルでは、複動回路を構成しシリンダの電磁での複動操作が可能です。
仕様
電動機
定格出力 kW | 0.4kW | 0.55kW | 0.7kW | 1.13kW | 2.2kW |
---|---|---|---|---|---|
極数 | 4 | ||||
時間定格 | 15min | 10min | |||
電圧 | 200V/50,60Hz 220V/60Hz | ||||
回転方向 | 左(電動機カバー側から見る) |
油圧ポンプ
ポンプサイズ | 1 | 2 | 3 | 4 | 5 |
---|---|---|---|---|---|
ポンプ形式 | PA1 | PA2 | PA3 | PA4 | PA5 |
押しのけ容積 cm3/rev | 1.09 | 2.07 | 3.08 | 4.06 | 6.16 |
最高使用圧力 MPa
電動機 | ポンプサイズ | ||||
---|---|---|---|---|---|
PA1 | PA2 | PA3 | PA4 | PA5 | |
0.4kW | 13.7 | 7.9 | - | - | - |
0.55kW | 17.7 | 11.8 | - | - | - |
0.7kW | 20.6 | 13.7 | 8.8 | - | - |
1.13kW | 20.6 | 20.6 | 14.7 | 10.8 | - |
2.2kW | 20.6 | 20.6 | 20.6 | 20.6 | 16.7 |
注記) 上記数値は電動機の定格出力の130%負荷時の圧力を示す。
概略型式例
ポンプ型式 | PA1 | PA2 | PA3 | PA4 | PA5 |
---|---|---|---|---|---|
0.4KW | LU1Y04E1 | LU1Y04E2 | - | - | - |
0.55KW | LU1Y05E1 | LU1Y05E2 | - | - | - |
0.7KW | LU1Y07E1 | LU1Y07E2 | LU1Y07E3 | - | - |
1.13KW | LU1Y11E1 | LU1Y11E2 | LU1Y11E3 | LU1Y11E4 | - |
2.2KW | LU1F22E1 | LU1F22E2 | LU1F22E3 | LU1F22E4 | LU1F22E5 |
ギヤポンプ PAシリーズ
PAシリーズギヤポンプは、定格圧力20.6 MPaの小型、軽量な経済性を重視したポンプシリーズです。
仕様
型式 | 押しのけ容積cm3/rev | 圧力 Mpa | 回転速度 min-1 | |||
---|---|---|---|---|---|---|
定格(連続運転) | 最高(瞬間サージ) | 最低 | 定格 | 最高 | ||
PA1 | 1.09 | 20.6 | 24.5 | 1300 | 1800 | 6000 |
PA2 | 2.07 | 900 | 6000 | |||
PA3 | 3.08 | 850 | 6000 | |||
PA4 | 4.06 | 800 | 5000 | |||
PA5 | 6.16 | 700 | 4000 | |||
PA6 | 7.67 | 600 | 3500 | |||
PA7 | 9.24 | 550 | 3000 | |||
PA8 | 10.77 | 500 | 2500 | |||
PA9 | 12.31 | 17.2 | 20.6 | 500 | 2200 |
リフティングバルブ V2064.V2078.V2101.V2127
ロードチェック弁、流量調整弁、ソレノイドチェック弁より構成される複合弁です。
安全弁内蔵のPAシリーズギヤポンプに取り付けると、リフト回路が構成できます。
圧力補償付流量調整弁を内蔵したモデルは、負荷の大小にかかわらず一定の降下速度が得られます。
仕様
型式 | 定格流量 L/min | 最高圧力 Mpa | ソレノイド仕様 | ||||
---|---|---|---|---|---|---|---|
P→A | P→T | 電圧V | 許容電圧範囲 V | 電流 A | 電力 W | ||
V2064S*A10-*B | 28 | 13 | 20.6 | AC100 | AC90 ~ 125 | 0.19 | 20 |
V2064S*A20-*B | AC200 | AC180 ~ 250 | 0.10 | ||||
V2064S*D12-*B | DC12 | DC10.2 ~ 13.2 | 1.67 | ||||
V2064S*D24-*B | DC24 | DC20.4 ~ 26.4 | 0.83 | ||||
V2078SLA10-**B | 28 | 13 | 20.6 | AC100 | AC90 ~ 125 | 0.19 | 20 |
V2078SLA20-**B | AC200 | AC180 ~ 250 | 0.10 | ||||
V2078SLD12-**B | DC12 | DC10.2 ~ 13.2 | 1.67 | ||||
V2078SLD24-**B | DC24 | DC20.4 ~ 26.4 | 0.83 | ||||
V2101SLA10-*JB | 35 | 35 | 20.6 | AC100 | AC90 ~ 125 | 0.19 | 20 |
V2101SLA20-*JB | AC200 | AC180 ~ 250 | 0.10 | ||||
V2101SLD12-*JB | DC12 | DC10.2 ~ 13.2 | 1.67 | ||||
V2101SLD24-*JB | DC24 | DC20.4 ~ 26.4 | 0.83 | ||||
V2127RA1F-*C | 45 | 45 | 20.6 | AC115 | AC90 ~ 125 | 0.22 | 23 |
V2127RA23-*C | AC230 | AC180 ~ 250 | 0.11 | ||||
V2127RD12-*C | DC12 | DC10.2 ~ 13.2 | 1.92 | ||||
V2127RD24-*C | DC24 | DC20.4 ~ 26.4 | 0.96 |
電磁チェックバルブ V2067.V2068
ポペット式の低内部リーク仕様です。
油浸式で切換え時の音が低い。
ねじ込み式のカートリッジタイプです。
仕様
型式 | 定格流量 L/min | 最高圧力 Mpa | ソレノイド仕様 | ||||
---|---|---|---|---|---|---|---|
P→A | P→T | 電圧V | 電流 A | 電力W | |||
V2067SA10-30 | 20 | 13 | 20.6 | AC100 | AC90 ~ 125 | 0.19 | 20 |
V2067SA20-30 | AC200 | AC180 ~ 250 | 0.10 | ||||
V2067SD12-30 | DC12 | DC10.2 ~ 13.2 | 1.67 | ||||
V2067SD24-30 | DC24 | DC20.4 ~ 26.4 | 0.83 | ||||
V2068SA10-30 | 20 | 13 | 20.6 | AC100 | AC90 ~ 125 | 0.19 | 20 |
V2068SA20-30 | AC200 | AC180 ~ 250 | 0.10 | ||||
V2068SD12-30 | DC12 | DC10.2 ~ 13.2 | 1.67 | ||||
V2068SD24-30 | DC24 | DC20.4 ~ 26.4 | 0.83 |
ポンプ直結用電動機0.4KW~3.7KW
PA, PB シリーズギヤポンプが直結できる電動機です。
カップリングやコモンベースが不要となり、省スペース化が図れます。
仕様
型式 | 時間定格 分 | 定格出力 kW | 極数 | 電圧 | 適用ポンプ |
---|---|---|---|---|---|
IKH3FCKLK21E0.75KW | 連続 | 0.75 | 4 | AC200V/50Hz AC200V/60Hz AC220V/60Hz | PA |
IKH3FCKLA21E1.5KW | 1.5 | ||||
IKH3FCKLA21E2.2KW | 2.2 | ||||
IKH3FCKLA21E3.7KW | 3.7 | ||||
M1HLF | 30 | 0.4 | 4 | AC200V/50Hz AC200V/60Hz AC220V/60Hz | PA |
M3HLF | 15 | 0.7 | |||
M5HLF | 8/50Hz, 10/60Hz | 1.5 | |||
M6HLE | 15 | 2.2 | |||
M7HLE | 10 | 3.7 |
導入事例
- 各種油圧リフター
- 昇降装置

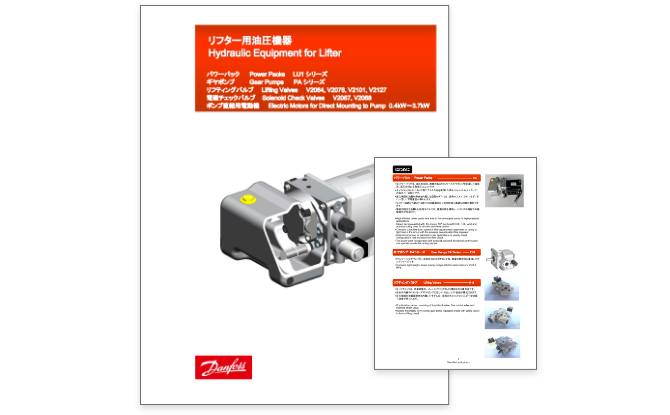

資料請求
