標準油圧ユニット（ダイキン工業）

ダイキン工業株式会社

ピストンパック：NDPシリーズ
ローターパック：NDRシリーズ
ニューダイパック：NDJシリーズ
ニューダイパック/ミニパック：NDシリーズ
SSS　MARK-Ⅱ：NTシリーズ
ベーンパック：VPUシリーズ

ピストンパック：NDPシリーズ

特長

簡単メンテナンス

サクションストレーナが簡単に取り外し可能なため、掃除が簡単。

油の汚染対策のリターンフィルタもマグネットセパレータも後付けで取付可能。
もちろん取り外しも簡単。

ラジエータフィルタも後付けで取付可能。
ラジエータの目詰まり防止のフィルタ。エレメント交換可能。

排油栓プラグを平行ネジ化。
油交換時にシールテープ不要ですので、いつでもどこでも油交換が可能です。

注油口兼エアブリーザは黄色キャップ採用。

油量銘板標準貼付。

油面計ガード標準装備。

低騒音・低油温上昇

ポンプ・モータに防振ゴム装着。

ポンプドレン冷却のラジエータ標準装備。
タンク油温が低く抑えられ、油の寿命が延びます。

豊富なオプション部品（別売品）

温度スイッチ
液面スイッチ
リターンフィルタ
マグネットセパレータ
ラジエータフィルタ
温度計
制御系取付マニホールド

制御系搭載可能

豊富なバリエーションを有する1/4Bの電磁弁、モジュラースタック弁が3連まで搭載可能。

実績のVシリーズ高効率ピストンポンプ搭載

本ユニットへ搭載のVシリーズピストンポンプは、別紙カタログを参照ください。

仕様

	ボンプ容量 cm³/rev	ポンプ最大吐出量 *1 L/min at 50/60Hz (1.0MPa)	最高使用圧 *1 MPa	電動機容量 kW (4 P)	タンク容量 L	マニホ一ルド搭載					質量*3 kg
						可否	連数 *2
						可否	なし	1	2	3
NDP2081N1※N-20	8.0	11/14	7	0.75	20	一	一	一	一	一	37
NDP2081J1※N-20				0.75		〇	〇	□	□	□	37
NDP2081N2※N-20				1.5		一	一	一	一		44
NDP2081J2※N-20						〇	〇	□	□	□	44
NDP2151N2※N-20	14.8	20/25				一	一	一	一	一	49
NDP2151J2※N-20						〇	〇	□	□	□	49
NDP2151N3※N-20				2.2		一	一	一	一	一	56
NDP2151J3※N-20				2.2		〇	〇	□	□	□	56
NDP2081J1※1-20	8.0	11/14		0.75		〇	一	〇	一	一	50
NDP2081J1※2-20								一	〇	一	52
NDP2081J1※3-20								一	一	〇	54
NDP2081J2※1-20				1.5				〇	一	一	57
NDP2081J2※2-20								一	〇	一	59
NDP2081J2※3-20								一	一	〇	61
NDP2151J2※1-20	14.8	20/25						〇	一	一	62
NDP2151J2※2-20								一	〇	一	64
NDP2151J2※3-20								一	一	〇	66
NDP2151J3※1-20				2.2				〇	一	一	69
NDP2151J3※2-20								一	〇	一	71
NDP2151J3※3-20								一	一	〇	73

型式例

NDP2081N1AN-20　　　
NDP2081N1NN-20　　　
NDP2081N2NN-20　　　
NDP2151N2NN-20　　　
NDP2151N3NN-20　　　
NDP2151N3NN-20-0102
NDP2151N3NN-20-1110
NDP2081J1NN-20　　　
NDP2081J1N1-20　　　
NDP2081J1N2-20　　　
NDP2081J1N3-20　　　
NDP2081J1N3-20-0005
NDP2081J2NN-20　　　
NDP2081J2NN-20-1111
NDP2081J2N1-20　　　
NDP2081J2N2-20　　　
NDP2081J2N3-20　　　
NDP2151J2NN-20　　　
NDP2151J2N1-20　　　
NDP2151J2N2-20　　　
NDP2151J2N3-20　　　
NDP2151J3NN-20　　　
NDP2151J3N1-20　　　
NDP2151J3N2-20　　　
NDP2151J3N3-20

ローターパック：NDRシリーズ

NDR151(縦型）

NDR151(横型）

NDR231

特長

低騒音コンパクト設計高信頼性低油温上昇電磁操作弁搭載可能

NDR081、NDR151には電磁操作弁が搭載可能です。

仕様

形式記号	ポンプ容量 cm³/rev	電動機容量出力 kW （極数：4P）	タンク容量 L	最高使用圧力 MPa{㎏f/m²}	出荷時設定吐出し量 L/min		出荷時圧力 MPa{㎏f/cm²}	オイルクーラ電動機入力 W
形式記号	ポンプ容量 cm³/rev	電動機容量出力 kW （極数：4P）	タンク容量 L	最高使用圧力 MPa{㎏f/m²}	50Hz	60Hz	出荷時圧力 MPa{㎏f/cm²}	オイルクーラ電動機入力 W
NDR081-071※ -30	8	0.75	7	7{70}	11	14	3.5{35}	16/17.6
NDR151-102※ -30	14.8	1.5	10		20	25	3.5{35}
NDR151-103※ -30	14.8	2.2	10		20	25	7 {70}
NDR231-203 -30	24.4	2.2	20		35	42	3.5{35}	35.5/39.1
NDR231-305 -30	24.4	3.7	30		35	42	7 {70}
NDR381-305 -30	37.7	3.7	30		53.5	64	3.5{35}

型式例

NDR081-071H-30
NDR081-071L-30
NDR151-102H-30
NDR151-102L-30
NDR151-103H-30
NDR151-103L-30
NDR231-203-30(-R)
NDR231-305-30(-R)
NDR381-305-30(-R)

ニューダイパック：NDJシリーズ

特長

低騒音

タンク内側にポンプ・電動機を配置、タンク自体が遮音壁になるため、騒音を外部へ逃がしません。

低油温上昇

放熱面積の大きい中空タンク方式の採用、電動機冷却ファンでタンク内壁とポンプ表面をも強制冷却して油温上昇を抑えます。

コンパクト設計

コンパクト設計のため、取付スペースが小さくできます。

仕様

形式記号	ポンプ容量 cm³/rev	電動機容量出力 kW （極数：4P）	タンク容量 L	最高使用圧力 MPa {㎏f/cm²}	圧力調整範囲 MPa {㎏f/cm²}	吐出し量 ★1 L/min		出荷時圧力 MPa {㎏f/cm²}
形式記号	ポンプ容量 cm³/rev	電動機容量出力 kW （極数：4P）	タンク容量 L	最高使用圧力 MPa {㎏f/cm²}	圧力調整範囲 MPa {㎏f/cm²}	50Hz	60Hz	出荷時圧力 MPa {㎏f/cm²}
NDJ89-101-30(-LC)	8	0.75	10	3.5 {35}	0.8～3.5 {8～35}	6～11	7～14	3.5 {35}
NDJ81-152-30(-LC)	8	1.5	15	7 {70}	0.8～7 {8～70}	6～11	7～14	7 {70}
NDJ159-152-30(-LC)	14.8	1.5	15	3.5 {35}	0.8～3.5 {8～35}	5～20	6～25	3.5 {35}

型式例

NDJ89-101-30
NDJ89-101-30-LC(壁取付形)
NDJ81-152-30
NDJ81-152-30-LC(壁取付形)
NDJ159-152-30
NDJ159-152-30-LC(壁取付形)

ニューダイパック/ミニパック：NDシリーズ

特長

ベストコンパクトサイズ（タンク容量：20、30、45L）です。
Vシリーズピストンポンプを使用しておりますので、静かで滑らかな音質です。

仕様

形式記号	ポンプ容量cm³/rev	電動機容量出力 kW （極数：4P）	タンク容量 L	最高使用圧力 MPa {㎏f/cm²}	圧力調整範囲 MPa {㎏f/cm²)	出荷時設定吐出し量 L/min		出荷時圧力 MPa {㎏f/cm²}
形式記号	ポンプ容量cm³/rev	電動機容量出力 kW （極数：4P）	タンク容量 L	最高使用圧力 MPa {㎏f/cm²}	圧力調整範囲 MPa {㎏f/cm²)	50Hz	60Hz	出荷時圧力 MPa {㎏f/cm²}
ND 89 -200-40	8	0.4	20	3.5 {35}	0.8～3.5 {8～35}	6	7	3.5 {35}
ND 89 -201-50		0.75	20	3.5 {35}	0.8～3.5 {8～35}	11	14	3.5 {35}
ND 81 -301-50		0.75	30	7 {70}	0.8～7 {8～70}	6	7	7 {70}
ND 81 -302-50		1.5		7 {70}	0.8～7 {8～70}	11	14	7 {70}
ND159Y-302-50	14.8	1.5		3.5 {35}	0.8～3.5 {8～35}	21	25	3.5 {35}
ND151Y-403-50		2.2	45	7 {35}	0.8～7 {8～70}	16.6	20	7 {70}
ND151-102-50		1.5	60	７ {70}	0.8～7 {8～70}	5～20	6～25	3.5 {35}
ND151-103-50		2.2	60	７ {70}	0.8～7 {8～70}	5～20	6～25	3.5 {35}

SSS　MARK-Ⅱ：NTシリーズ

特長

豊富なバリエーション
低油温上昇
省スペース
低騒音
制御系搭載可能

制御系搭載可能なオプションを品揃えしています（−ABT＊＊＊）。

仕様

形式記号	ポンプ吐出量 L/min at 50/60Hz （1.0MPa）	タンク容量 L	電動機容量出力 kW （極数：4P）	定格圧力 MPa {kgf/cm²}	最高使用圧力 MPa {kgf/cm²}
NT06M15N15-20	20/25	60	1.5	14.0 {140}	21.0 {210}
NT06M15N22-20			2.2
NT06M15N37-20			3.7
NT10M15N22-20		100	2.2
NT10M15N37-20			3.7
NT10M23N37-20	33/40		3.7
NT10M23N55-20			5.5
NT16M23N37-20		160	3.7
NT16M23N55-20			5.5
NT16M38N55-20	55/66		5.5
NT16M38N75-20	55/66		7.5

ベーンパック：VPUシリーズ

特長

規制対応にも安心
油温上昇を低減
作動油交換時のシールテープ不要
タンク油漏れの心配不要
設計変更工数を極小化

仕様

形式記号	ポンプ容量 cm³/rev	最高使用圧力 MPa	圧力調整範囲 MPa	出荷時圧力 MPa	最大吐出し量 L/min		電動機容量出力 kW （極数：4P）	タンク容量 L
形式記号	ポンプ容量 cm³/rev	最高使用圧力 MPa	圧力調整範囲 MPa	出荷時圧力 MPa	50Hz	60Hz	電動機容量出力 kW （極数：4P）	タンク容量 L
VPU10N083-11JR-20	8	4.0	1.5～4.0	3.5	12.5	15.0	0.75	10
VPU10N087-11JR-20		7.0	4.0～7.0	5.0				10
VPU15N083-11JR-20		4.0	1.5～4.0	3.5				15
VPU15N087-11JR-20		7.0	4.0～7.0	5.0				15
VPU10N083-21JU-20		4.0	1.5～4.0	3.5			1.5	10
VPU10N087-21JU-20		7.0	4.0～7.0	5.0				10
VPU15N163-21JU-20	16	4.0	1.5～4.0	3.5	25.0	30.0		15
VPU15N167-21JU-20		7.0	4.0～7.0	5.0				15
VPU20N163-21JU-20		4.0	1.5～4.0	3.5				20
VPU20N167-21JU-20		7.0	4.0～7.0	5.0				20
VPU15N167-31JU-20		7.0	4.0～7.0	5.0			2.2	15
VPU20N163-31JU-20		4.0	1.5～4.0	3.5				20
VPU20N167-31JU-20		7.0	4.0～7.0	5.0				20

導入事例

産業機械
工作機械

資料請求

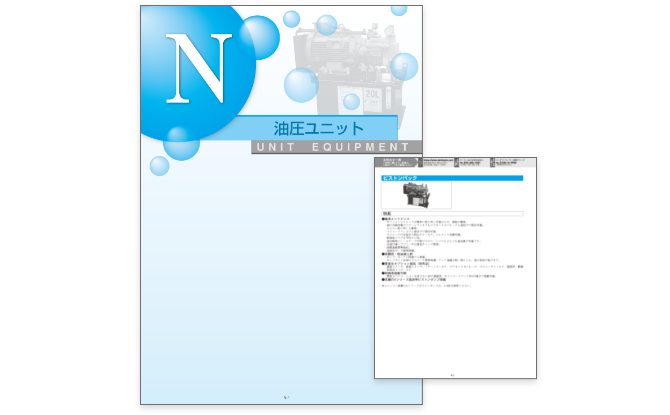

ダイキン工業　油圧ユニット　カタログ
