あらゆる産業界で活躍している高性能ポンプです。
特に全国の水族館や研究施設では定番のポンプで、その信頼性には定評があります。
主要材質は GFRPP(グラスファイバー強化ポリプロピレン)を採用。耐食性 / 耐久性には定評があります。
直接水に触れる部分は全て樹脂製で、海水でも安心してご使用いただけます。
特長
特長1液漏れを追放

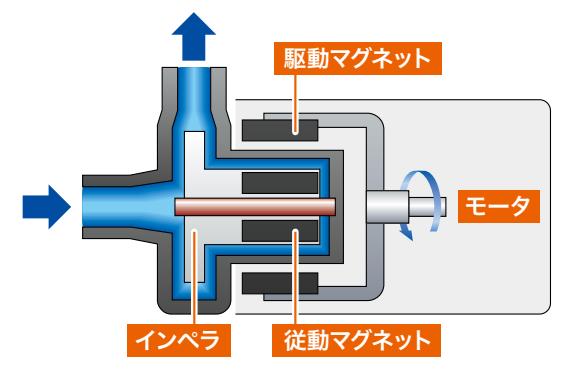

マグネットを組込んだインペラ(羽根車)を、モータ軸に取付けたマグネットによって駆動するマグネットドライブ方式です。
ポンプ部はモータ部と遮断され、ポンプ部を貫通するシャフトやシール(軸封)がありません。
このため、ポンプ部からの液漏れがなく、シール交換の手間もありません。
特長2電気安全法認証の安全設計
異常加熱時にポンプを自動停止させるサーマルプロテクターを標準装備。事故を未然に防ぎます。
●再運転は原因を排除してから行ってください。
特長3メンテナンスが簡単

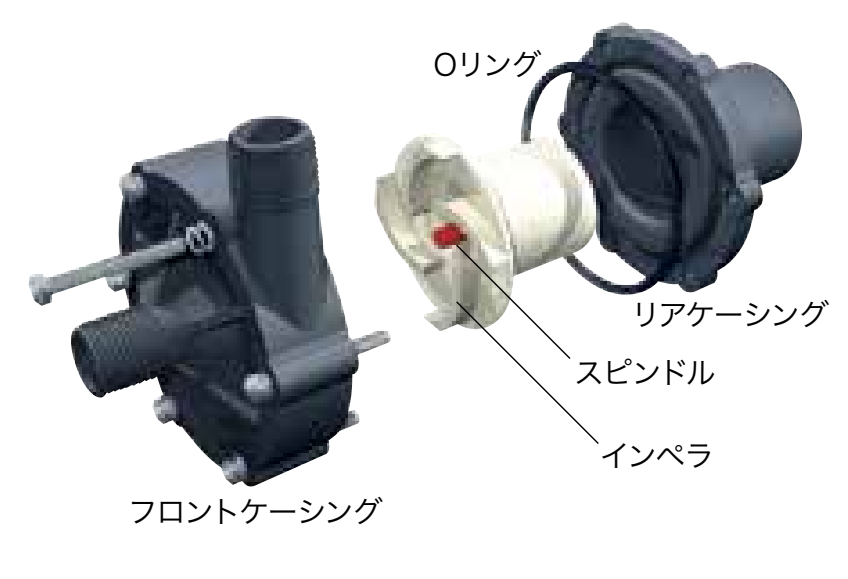

ポンプは数個のユニット部品で構成されているため、分解 / 組立ては驚くほど簡単です。
モデル
型式 | 接続内径 | 最大流量 [L/min ] | 最高揚程 [m ] | モータ出力 [W ] | 消費電力 [W ] | 定格電流 [A ] | 電源 [V ] | 質量 [kg] |
---|---|---|---|---|---|---|---|---|
RMD-151 | VP-13(ユニオン) | 16/19 | 2.4/3.4 | 10 | 26/31 | 0.35/0.37 | 100 単相 | (1.6) |
RMD-201 | VP-16(ユニオン) | 27/31 | 3.1/4.3 | 20 | 40/50 | 0.5/0.56 | (2.0) | |
RMD-301 | 32/38 | 3.8/5.4 | 45 | 60/80 | 0.8/0.9 | (4.0) | ||
RMD-401 | 45/52 | 4.6/6.5 | 65 | 90/130 | 1.1/1.5 | (3.9) | ||
RMD-551 | VP-20(ユニオン) | 60/70 | 5.6/8.2 | 90 | 130/170 | 1.7/1.9 | (5.3) | |
RMD-701 | 86/97 | 6.7/9.7 | 180/216 | 235/365 | 2.85/3.9 | (6.0) | ||
RMD-1001 | 120/135 | 8.6/11.9 | 260 | 245/365 | 4.1/4.1 | (8.5) |

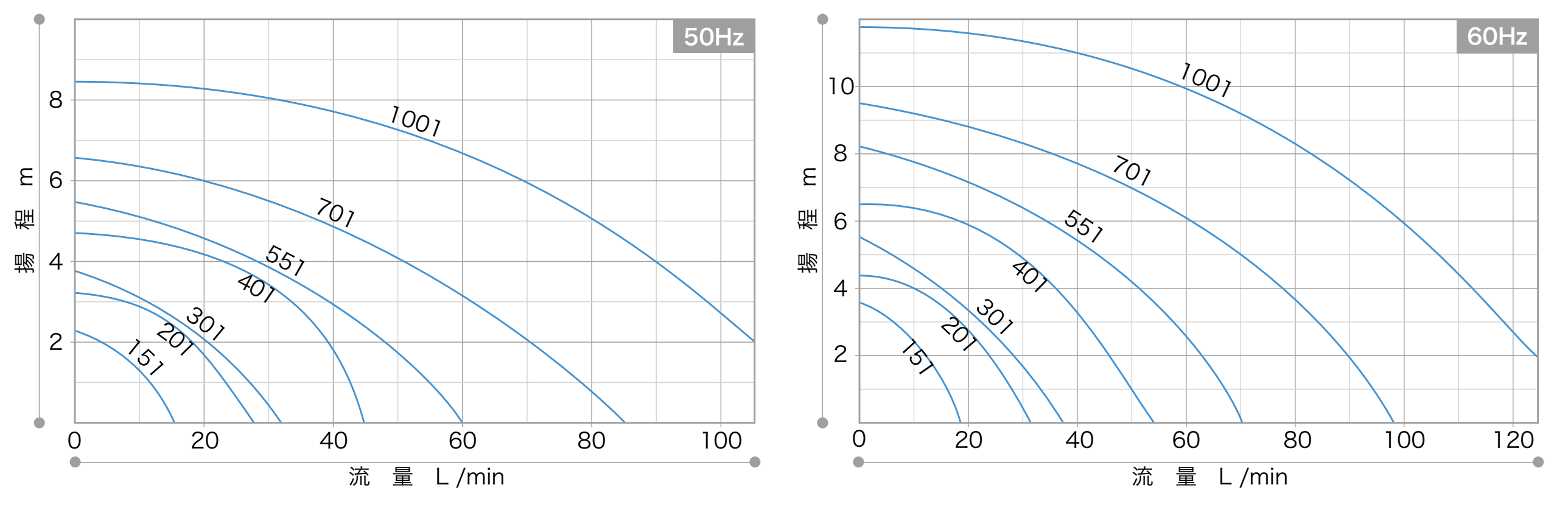

性能曲線

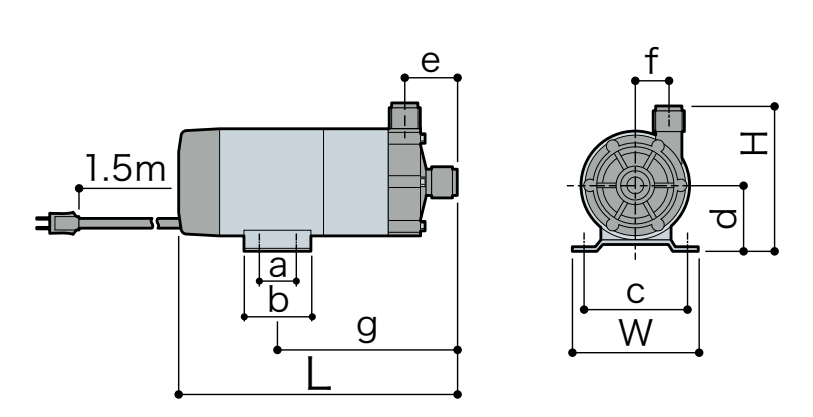

寸法 [mm]
RMDシリーズ
型式 | W | H | L | a | b | c | d | e | f | g |
---|---|---|---|---|---|---|---|---|---|---|
RMD-151 | 95 | 114 | (179) | ─ | 50 | 68 | 55 | (39) | 22 | (117) |
RMD-201 | 106 | 106 | (203) | 44 | 60 | 90 | 45 | (33) | 29 | (118) |
RMD-301 | 120 | 130 | (248) | 40 | 64 | 100 | 60 | (48) | 31 | (169) |
RMD-401 | (258) | |||||||||
RMD-551 | 155 | (274) | 65 | (62) | 40 | (199) | ||||
RMD-701 | 130 | (260) | 60 | 110 | (53) | 43 | (179) | |||
RMD-1001 | 156 | 175 | (324) | 70 | 100 | 75 | (65) | 44 | (197) |
ユニオン継手(標準付属品)
Oリングシール方式で、確実に配管できます。
本格的な塩ビ配管が可能です。
●ユニオン継手はオプション部品としても販売しています。
ポンプ型式 | 付属ユニオン継手 |
---|---|
RMD-151 | 13A |
RMD-201, RMD-301, RMD-401 | 16A |
RMD-551, RMD-701, RMD-1001 | 20A |
寸法 [mm]
呼び径 | a | b | c | d | e |
---|---|---|---|---|---|
13A | 97 | 79.5 | 30 | φ40 | G3/4 |
16A | 102 | 85 | |||
20A | 112 | 90 | 36 | φ44 | G1 |
自吸タンク(オプション)
RMD、MDシリーズ用の自吸タンクです。
タンク内に一度注水すれば呼び水は不要、自吸ポンプとして活躍します。
●自吸高さは配管条件により異なります。詳しくはお問合せください。
●適合ポンプ機種以外の自吸タンクは販売していません。
●Oリング材質:FKM(EPDMタイプも用意しています。詳しくはお問合せください。)
型式 | 適合ポンプ | 接続口径 吸込 × 吐出 | 最高自吸高さ |
---|---|---|---|
SC-4V | RMD-301, 401 MD-30R, 40R(ネジ接続タイプ) | 16A×16A | 0.8m |
SC-7V | RMD-701, MD-70R (ネジ接続タイプ) | 20A×20A | 1.2m |

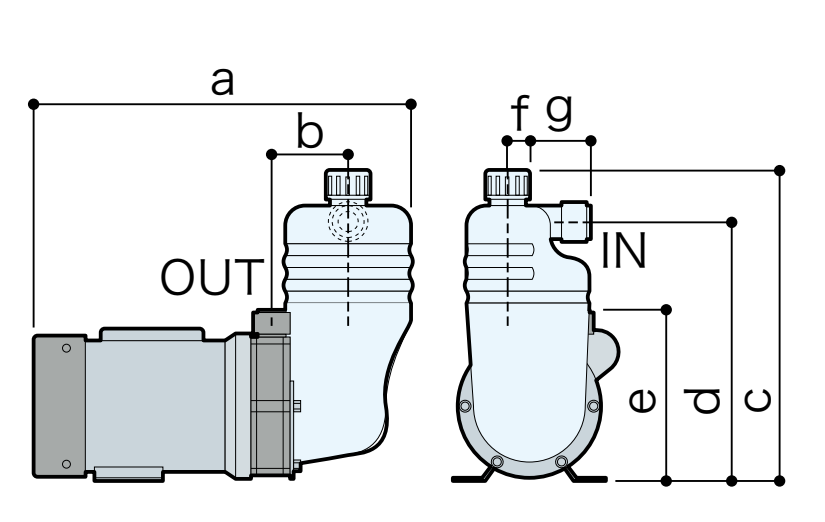

寸法 [mm]
型式 | a | b | c | d | e | f | g |
---|---|---|---|---|---|---|---|
SC-4V(RMD-301.401用) | 330 | 58 | 232 | 188 | 130 | 15 | 47.5 |
SC-7V(RMD-701用) | 327 | 67 | 277 | 225 | 155 | 17.5 | 55 |

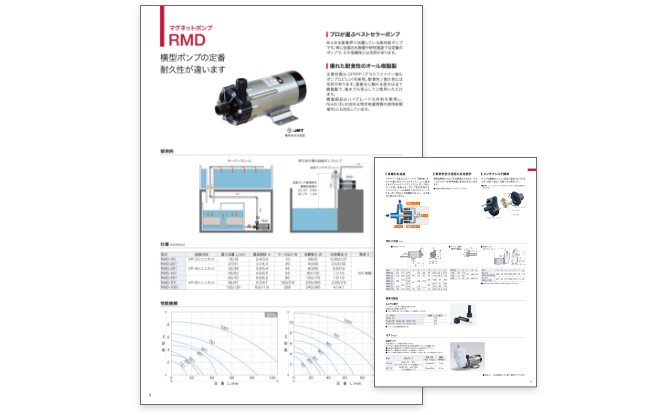

資料請求
