電磁駆動式ダイアフラムブロワ

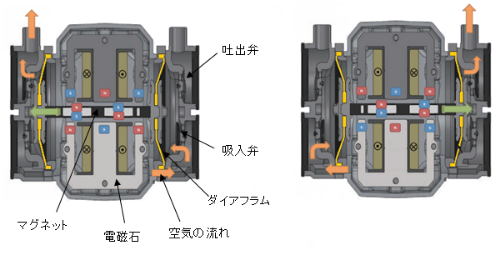

電磁駆動式ダイアフラムブロワはオイルを使用しないエアーポンプで、 電磁石と永久磁石の間に発生する磁力の力を 利用してダイアフラムを振幅させることで空気の吸込と吐出を行う方式です。

消費電力が低く運転音が小さいことから、浄化槽、観賞魚水槽、養殖施設、 医療機器、メッキ槽などエアー供給用ポンプとして幅広く採用されております。

目次

TIP-30～120

特長

  • 120Lクラス消費電力約20％低減（92W→75W）省エネ化を実現
  • JDK（販売終了）シリーズよりもさらに小型軽量化することで設置が簡単
  • 運転音を徹底的に分析して、温室にまでこだわった静穏設計
  • ポンプの寿命に影響が大きいダイアフラムは特殊配合ゴムを使用。
  • 高効率駆動ユニットで長寿命を実現。
  • オイルフリー
  • ゴム部品が劣化してブロワが停止した場合、修理することが可能です。
  • JDKで実証済みの高信頼性部品（ダイアフラム・バルブ等）を継続採用
  • スライダを中央に戻すだけで簡単にリセット可能なA.Dオートストッパを継続採用（50～120のみ）

用途

  • 単独浄化槽
  • 観賞魚水槽
  • バイブラバス
  • 泡風呂
  • 医療機器
  • オゾン発生器
  • 水耕栽培
  • 産業機器など

仕様

  • TIP-30 は LL-30, SLL-30, JDK-30の後継機種になります。
  • TIP-40 は LL-40, SLL-40, JDK-40の後継機種になります。
型式 TIP-30 TIP-40 TIP-50 TIP-60 TIP-80 TIP-100 TIP-120
定格電圧 [V] 単相AC100
周波数 [Hz] 50/60共有
定格圧力 [kPa] 12 15 17 18
使用圧力範囲 [kPa] 10～20 10～25
空気量 [L/min] 30 40 50 60 80 100 120
消費電力 [W] 28 33 28 32 48 68 75
騒音値 [dB(A)-1m] 30 31 32 33 35 37 39
吐出口径 [㎜] φ19(VP-13)
質量 [㎏] 4 6

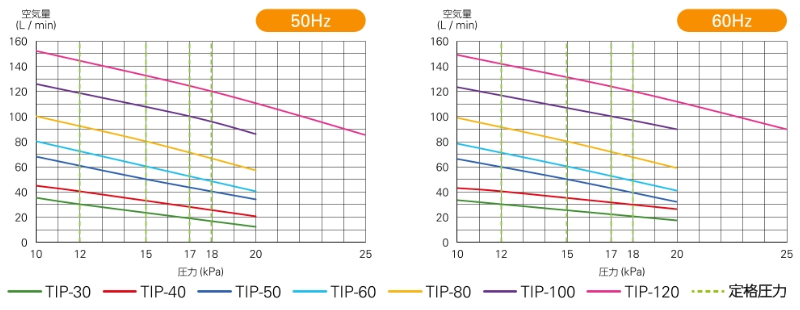

性能曲線

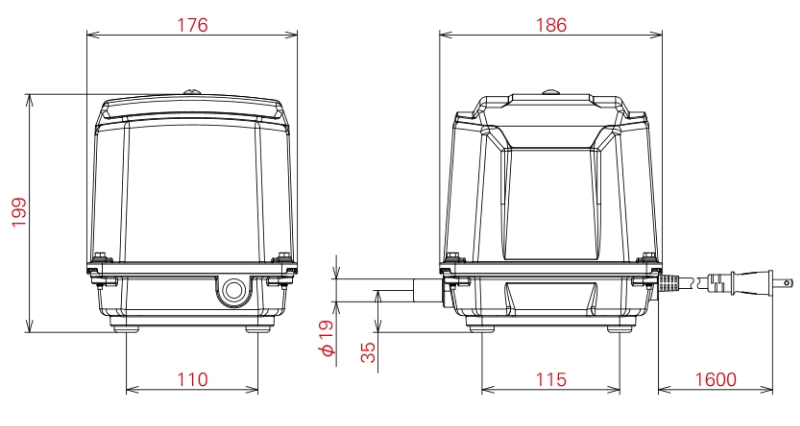

外形寸法図（単位：㎜）

TKO-60T、TKO-80T、TKO-100T（タイマー付き2口）

特長

  • ばっ気の方向は＋ドライバーで変更可能
  • ポンプの寿命に影響が大きいダイアフラムは特殊配合ゴムを使用。
  • 高効率駆動ユニットで長寿命を実現。
  • オイルフリー
  • ゴム部品が劣化してブロワが停止した場合、修理することが可能です。
  • E.D.C.（エディック）デバイス搭載
  • C.S.E.システム搭載
  • S.S.I.構造による低騒音
  • 信頼性の高いA.D.オートストッパーを採用
  • 二重絶縁の為、アース工事が不要

用途

  • 小型合併浄化槽
  • 小規模合併浄化槽
  • 自動逆洗浄化槽など

仕様

  • TKO-60TはEL-60Dの後継機種になります。
型式 TKO-60T TKO-80T TKO-100T
定格電圧 [V] 単相AC100
周波数 [Hz] 50/60共有
定格圧力 [kPa] 14.7 16.7
使用圧力範囲 [kPa] 10～20
逆洗時間 [分/回] 1~20
逆洗回数 [回/日] 0~24
空気量 [L/min] 60 80 100
消費電力 [W] 35/35 51/51 71/74
騒音値 [dB(A)-1m] 33 35 37
吐出口径 [㎜] φ19(VP-13)
質量 [㎏] 8.5

工場出荷時の設定

  • 左側が、ばっ気口（青色）右側が逆洗口（赤色）となっています。
  • タイマーは1日3回（AM2:00、3:00、4:00～）10分間逆洗するように設定されています。 現場設置状況に合わせて逆洗開始、終了時刻及び回数の設定が必要となります。

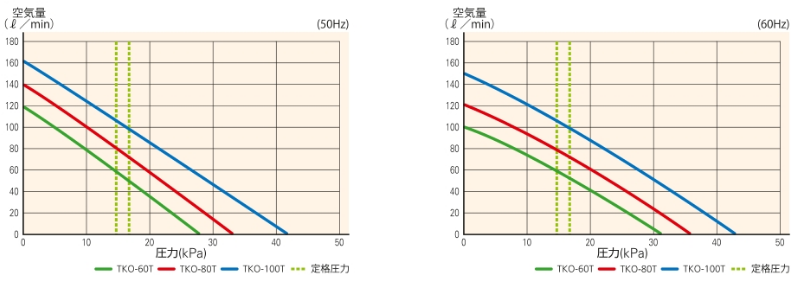

性能曲線

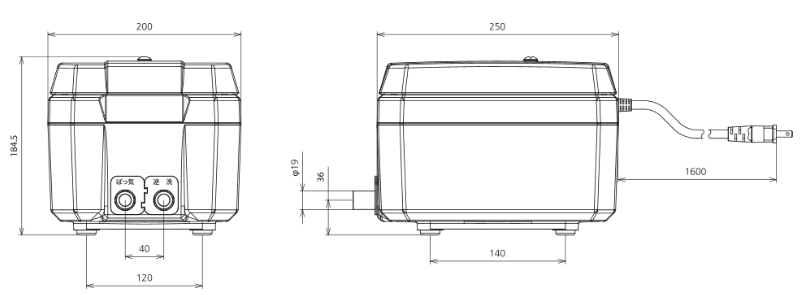

外形寸法図（単位：㎜）

TIP-80FT　TIP-100T（タイマー付き2口）

特長

  • フィルタカバーを取り外し、電磁弁の向きを変更するだけで、簡単にばっ気向きを変更可能
  • 100Ｌクラス消費電力74Ｗ→70Ｗに低減することで省エネ化を実現
  • ポンプの寿命に影響が大きいダイアフラムは特殊配合ゴムを使用。
  • 高効率駆動ユニットで長寿命を実現。
  • オイルフリー
  • ゴム部品が劣化してブロワが停止した場合、修理することが可能です。
  • JDK（販売終了）で実証済みの高信頼性部品（ダイアフラム・バルブ等）を継続採用
  • スライダを中央に戻すだけで簡単にリセット可能なA.Dオートストッパを継続採用

用途

  • 型合併処理浄化槽
  • 小規模合併処理浄化槽
  • 自動逆洗浄化槽など

仕様

  • TIP-80FT は EL-80D, TKO-80T, TIP-80Tの後継機種になります
  • TIP-100T は EL-100D, TKO-100Tの後継機種になります
型式 TIP-80T TIP-100T
定格電圧 [V] 単相AC100
周波数 [Hz] 50/60共有
定格圧力 [kPa] 15 17
使用圧力範囲 [kPa] 10～20
逆洗時間 [分/回] 1~20
逆洗回数 [回/日] 0~24
空気量 [L/min] 80 100
消費電力 [W] 50 70
騒音値 [dB[A]-1m] 35 37
吐出口径 [㎜] φ19(VP-13)×2
質量 [㎏] 8.5

工場出荷時の設定

  • 左側が、ばっ気口（青色）右側が逆洗口（赤色）となっています。
  • タイマーは1日3回（AM2:00、3:00、4:00～）10分間逆洗するように設定されています。 現場設置状況に合わせて逆洗開始、終了時刻及び回数の設定が必要となります。

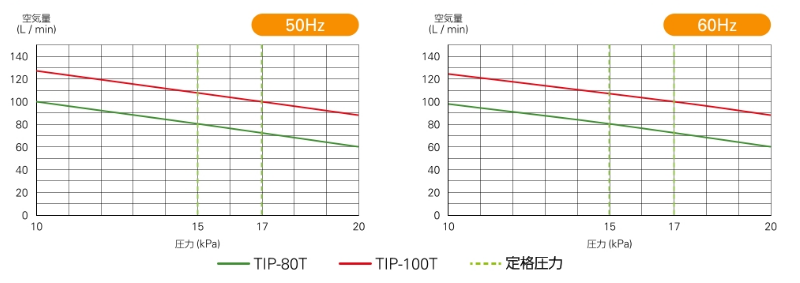

性能曲線

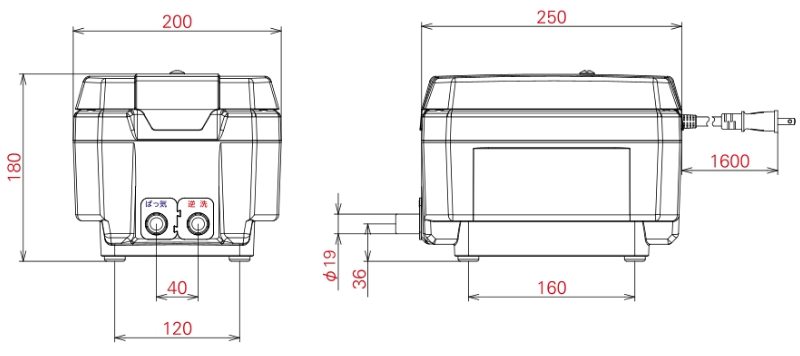

外形寸法図（単位：㎜）

TIP-150～TIP-500

特長

  • 電磁駆動式としては大風量の、最大500L/minまで対応
  • モーター駆動式などと比べて高い省エネ性
  • 軽量で設置が簡単
  • ポンプの寿命に影響が大きいダイアフラムは特殊配合ゴムを使用。
  • 高効率の大型駆動ユニットにより高い耐久性を実現。
  • オイルフリー
  • ゴム部品が劣化してブロワが停止した場合、修理することが可能です。
  • TKO（販売終了）で実証済みの高信頼性部品（ダイアフラム・バルブ等）を継続採用
  • スライダを中央に戻すだけで簡単にリセット可能なA.Dオートストッパを継続採用

用途

  • 合併浄化槽
  • 養殖施設
  • 水産施設
  • バイブラバス
  • 泡風呂
  • 医療機器
  • オゾン機器
  • 洗浄機
  • 燃料電池
  • 産業機器など

仕様

  • TIP-150 は EL-150, TKO-150の後継機種になります。
  • TIP-200 は EL-200, TKO-200の後継機種になります。
  • TIP-250 は TKO-250の後継機種になります。
型式 TIP-150 TIP-200 TIP-250 TIP-300 TIP-350 TIP-400 TIP-450 TIP-500
定格電圧 [V] 単相AC100 単相AC100/3相AC200
周波数 [Hz] 50/60共有
定格圧力 [kPa] 20
使用圧力範囲 [kPa] 10～30
空気量 [L/min] 150 200 250 300 350 400 450 500
消費電力 [W] 100/112 160/185 210/240 200/230 280/310 350/380 390/430 440/490
騒音値 [dB[A]-1m] 42 43 48 48 50 52 54 56
吐出口径 [㎜] φ26(VP-20)
質量 [㎏] 10 18

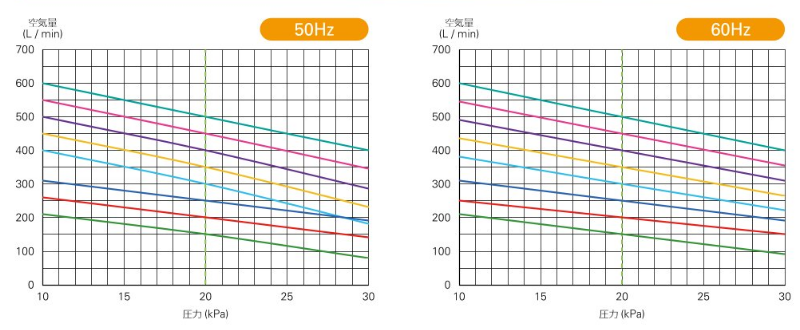

性能曲線

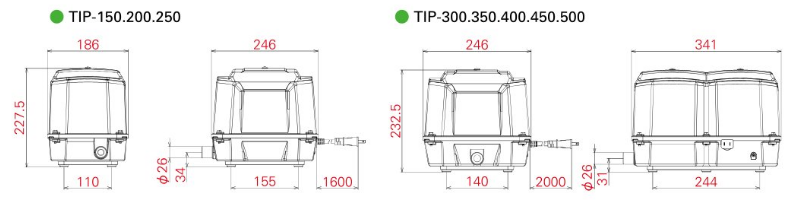

外形寸法図（単位：㎜）

TVU-20（ブロワ用切替バルブユニット）

特長

  • 逆洗機構を持たないブロワ用切替バルブユニット
  • ◆Ｅ.Ｄ.Ｃ.（エディック）システム搭載により右側ばっ気、左側ばっ気にどちらでも使用可能
  • シンプルな操作でタイマーの設定が簡単

用途

  • 小型合併浄化槽
  • 小規模合併浄化槽
  • 自動逆洗浄化槽

仕様

型式 TVU-20
定格電圧 [V] 単相AC100
周波数 [Hz] 50/60共有
使用圧力範囲 [kPa] 0~30
使用空気量範囲 [L/min] 30~500
逆洗時間 [分/回] 1~20
逆洗回数 [回/日] 0~24
消費電力 [W] 1(逆洗時8)
吐出口径 [㎜] φ26(VP-20)
質量 [㎏] 約1.0

工場出荷時の設定

  • 左側が、ばっ気口（青色）右側が逆洗口（赤色）となっています。
  • タイマーは1日3回（AM2:00、3:00、4:00～）10分間逆洗するよう設定されています。 現場設置状況に合わせて逆洗開始、終了時刻及び回数の設定が必要となります。

注：電磁駆動式ダイアフラムブロアと組み合わせてお使い下さい。

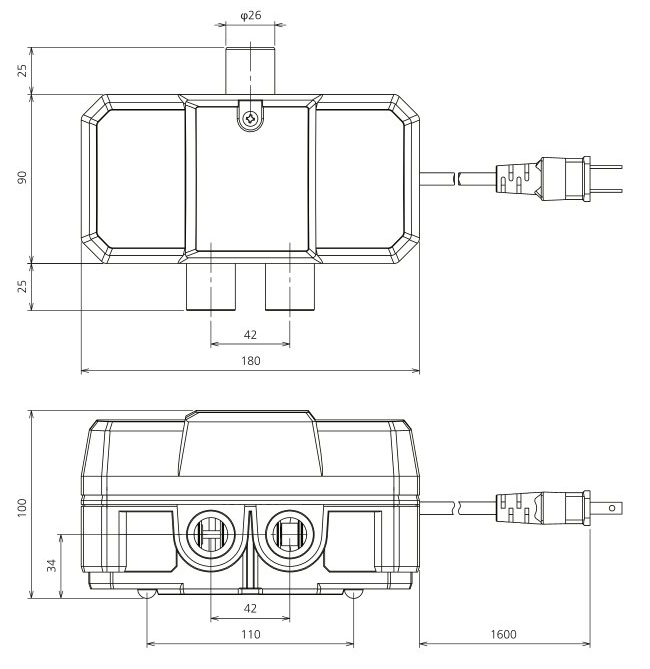

外形寸法図（単位：㎜）
