耐食性に優れたチタン製水中ポンプです。接液するすべての金属部分にチタンが採用されており、海水のような高い塩素イオン濃度条件下においても腐食を抑えます。

特長

特長1高い耐食性

接液部は樹脂、またはチタン製です。海水の排水用(船のビルジ、ピット)、海水の循環用(生簀水槽、水槽ろ過、船の保冷水槽、海苔の撹拌)、海水の取水用(生簀、生簀トラック)等、様々な海水の現場用途で使用されています。

仕様

要部標準仕様

吐出し口径(mm)405080
項目
取扱液液質海水
液温0~40℃
ポンプ構造羽根車ハイスピン
軸封ダブルメカニカルシール
(オイルリフター装備)
軸受密封玉軸受
材質羽根車樹脂(ガラス繊維入り)
ケーシング樹脂(ガラス繊維入り)
軸封(メカニカルシール)SiC
モータ種類・極数乾式水中形誘導電動機・2極
耐熱クラスE種
相・電圧50Hz単相100V 三相200V
60Hz単相100V 三相200/220V
保護装置(内蔵)ミニチュアプロテクタ(単相)
サークルサーマルプロテクタ(三相)
潤滑油流動パラフィンVG15(0.75kW以下)
流動パラフィンVG32(1.5kW以上)
材質フレームチタン
主軸チタン0.75kW以下
チタン(接液部)1.5kW以上
ケーブルVCT(青色)
配管との接続特殊ねじ込み相フランジ

上記以外の接液金属部分にもチタンを使用しております。

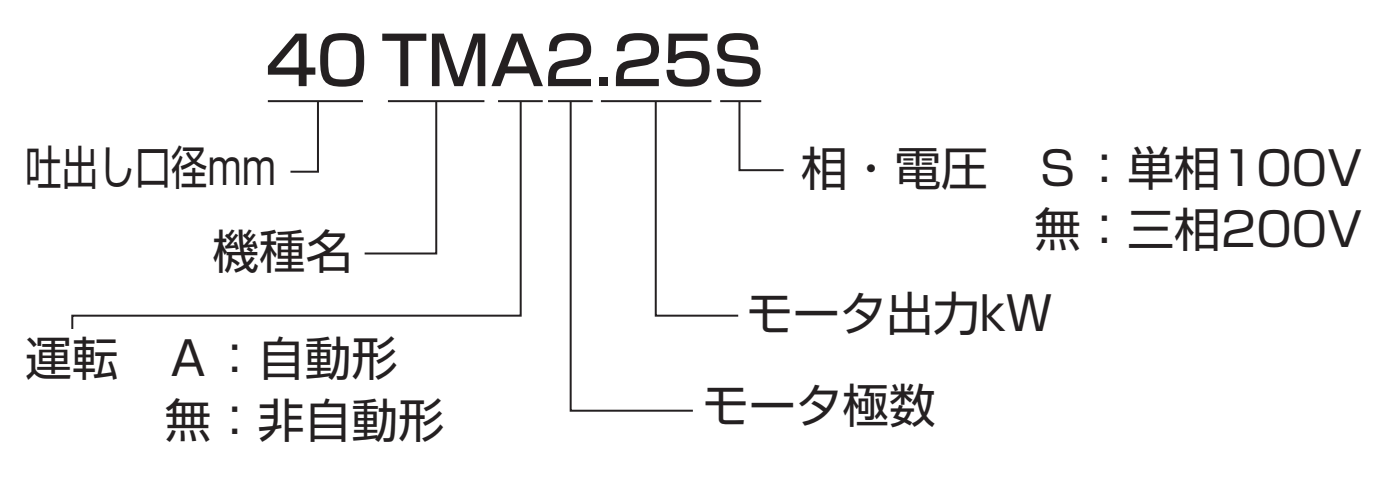

型式説明

下記の型式は説明用型式例です。

標準仕様

吐出し
口径
[mm]
型式出力
[kW]
相・電圧
[V]
全揚程
[m]
吐出し量
[m3/min]
始動方式
非自動形自動形
ベンド仕様
4040TM2.25S40TMA2.25S0.25単1006.50.08コンデンサ運転
4040TM2.2540TMA2.250.25三2006.50.08じか入
5050TM2.4S50TMA2.4S0.4単1009.3/10.00.08コンデンサ運転
5050TM2.450TMA2.40.4三2009.3/10.00.08じか入
5050TM2.7550TMA2.750.75三20011.5/12.00.13じか入
5050TM21.550TMA21.51.5三20014.50.2じか入
8080TM22.280TMA22.22.2三20016.0/17.50.3じか入
8080TM23.780TMA23.73.7三20020.5/22.00.4じか入
吐出し口径[mm]型式質量{重量}[kg]異物通過径
[mm]
キャブタイヤケーブル
非自動形自動形非自動形自動形材質心数×断面積
[mm2]
仕上外径
[mm]
長さ
[m]
ベンド仕様ベンド仕様
4040TM2.25S40TMA2.25S6.77.210VCT3×1.2510.16
4040TM2.2540TMA2.255.76.210VCT4×1.2511.16
5050TM2.4S50TMA2.4S6.77.210VCT3×1.2510.16
5050TM2.450TMA2.46.67.110VCT4×1.2511.16
5050TM2.7550TMA2.757.88.410VCT4×1.2511.16
5050TM21.550TMA21.514.915.620VCT4×1.2511.16
8080TM22.280TMA22.2212220VCT4×211.86
8080TM23.780TMA23.7262720VCT4×3.513.96

表示質量は、ケーブルを除くポンプ単体の質量です。

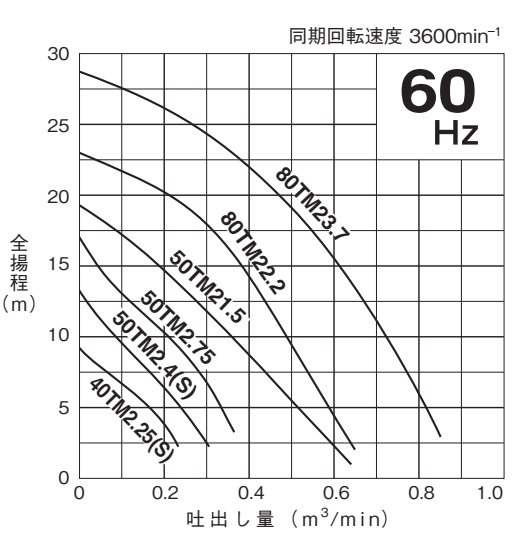

性能曲線

非自動形・自動形とも性能は同一です。

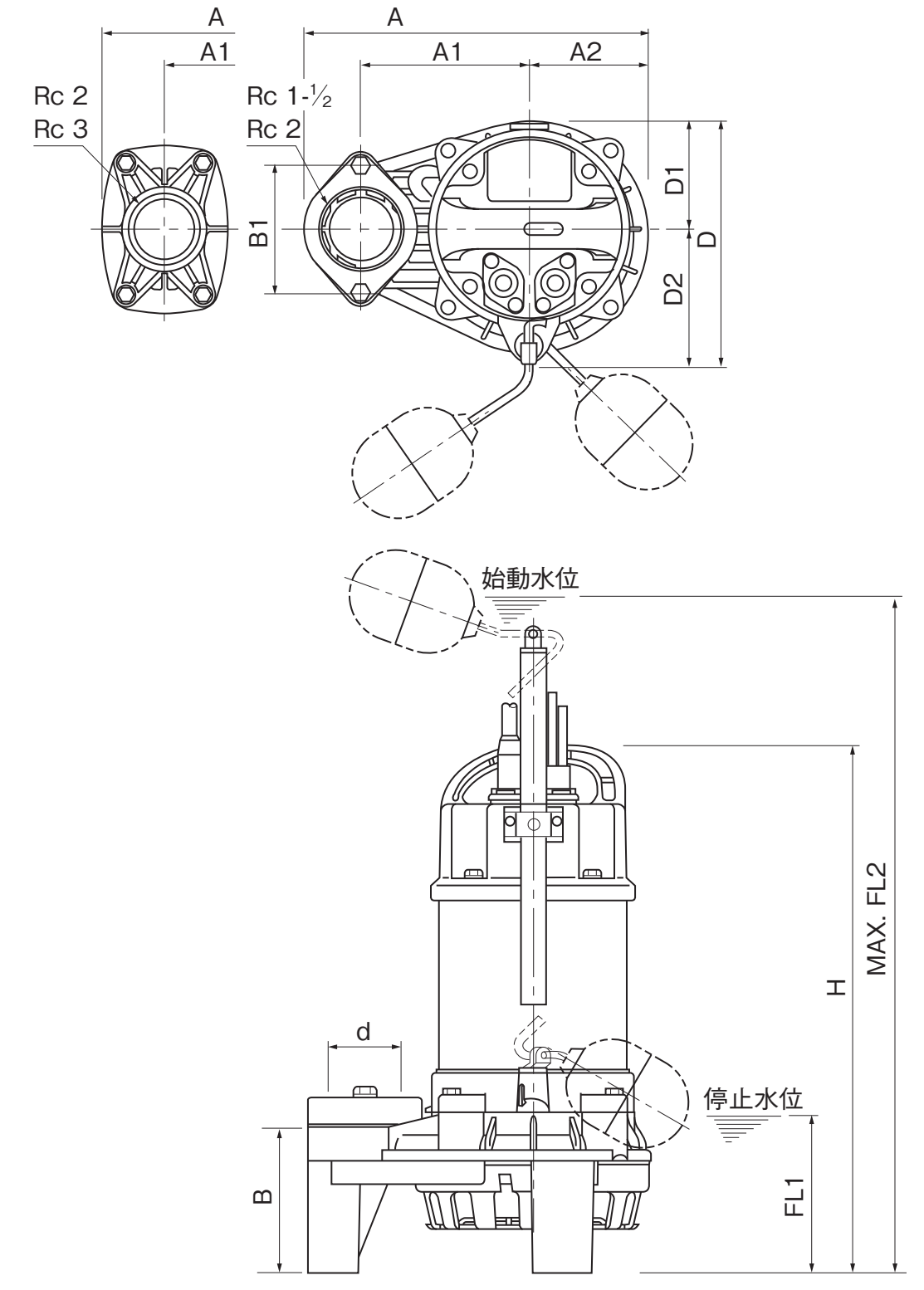

寸法

非自動型ベンド仕様
自動型ベンド仕様

寸法表 [mm]

型式 d A A1 A2 B B1 D D1 D2 H W1 W2
40TM2.25S4023611581102901627686360325110
40TM2.254023611581102901627686349310110
50TM2.4S5023611581102901627686360325110
50TM2.45023611581102901627686360325110
50TM2.755023611581102901627686374335110
50TM21.5502951459989-19692104435390110
80TM22.280311155105110-212104108559500130
80TM23.780311155105110-212104108594535130

型式 d A A1 A2 B B1 D D1 D2 H FL1 FL2
40TMA2.25S4023611581102901737697374115607
40TMA2.254023611581102901737697363115596
50TMA2.4S5023611581102901737697374115607
50TMA2.45023611581102901737697374115607
50TMA2.755023611581102901737697388115621
50TMA21.5502951459989-20692114435138623
80TMA22.280311155105110-221104117559152767
80TMA23.780311155105110-221104117594152802

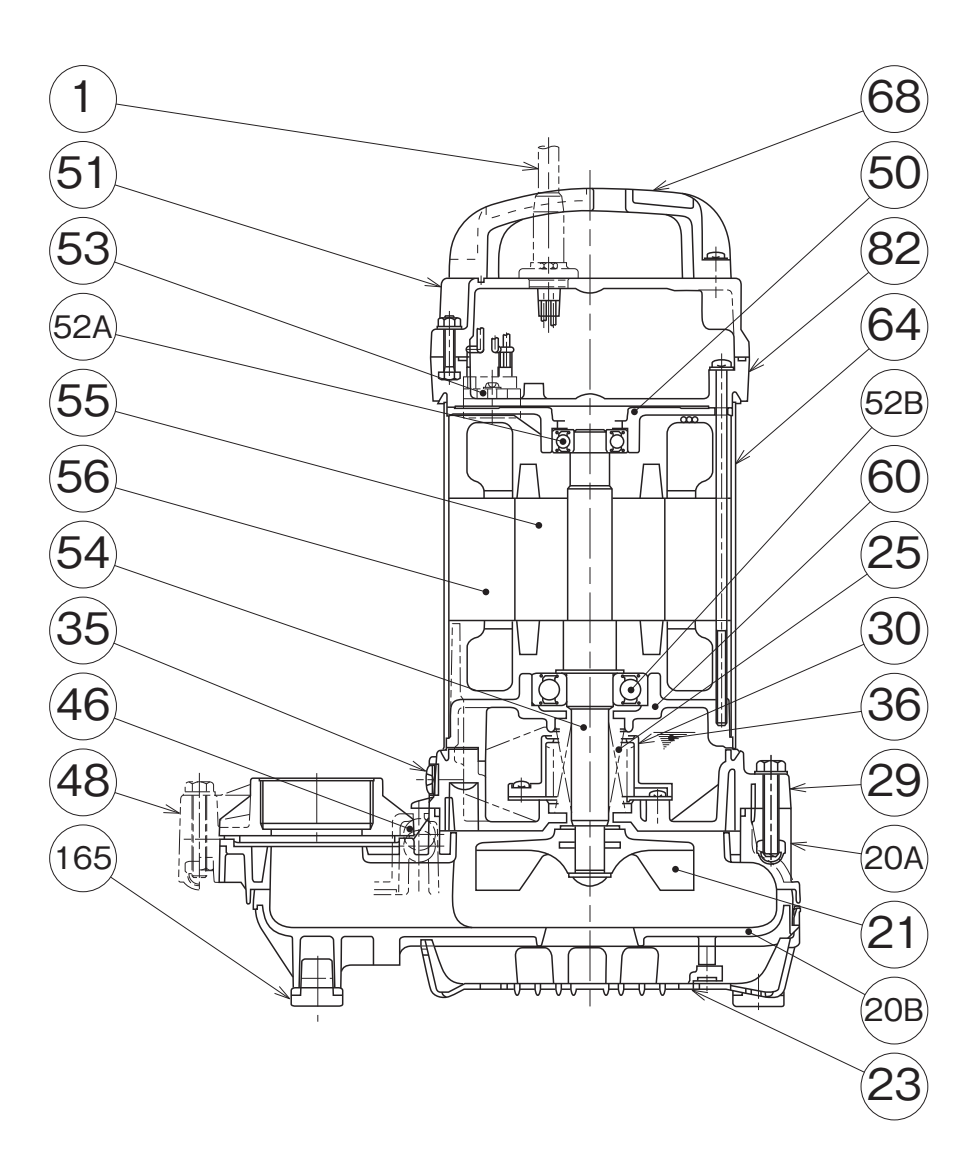

構造断面図

非自動型ベンド仕様
自動型ベンド仕様
品番品名材質
1キャブタイヤケーブルVCT
20A上部ポンプケーシング※樹脂
20B下部ポンプケーシング※樹脂
21羽根車樹脂
23ストレーナ樹脂
25メカニカルシール
29オイルケーシング樹脂
30オイルリフター樹脂
35注油プラグチタン
36潤滑油流動パラフィン
46エアバルブガラス球
48ねじ込み相フランジ樹脂
50モータブラケットADC12
51ヘッドカバー樹脂
52A上部軸受
52B下部軸受
53モータ保護装置
54主軸チタン/チタン(接液部)
55回転子
56固定子
60ベアリングハウジングADC12
64モータフレームチタン
68ハンドル樹脂
82ヘッドカバースペーサ樹脂
106フロート樹脂
109フロートパイプ樹脂
114リレーユニット
165ゴム脚NBR

特殊仕様

モータ変更
異電圧50Hz単相200V※、三相400V
60Hz単相200/220V※、三相400/440V
※異電圧単相200V仕様は、適用できないものもありますので別途お問い合わせください。
その他
ケーブル仕様変更
会試験 等

資料請求

鶴見製作所 海水用 水中チタンポンプTM型 カタログ

資料をダウンロードいただけます。
