マグネットポンプ　MXシリーズ

液漏れのないマグネットドライブ方式のポンプです。

主要材質はGFRPP（グラスファイバー強化ポリプロピレン）を採用。耐食性／耐久性には定評があります。直接水に触れる部分は全て樹脂製で、海水でも安心してご使用頂けます。

特長

特長1優れた耐久性のメカニズム

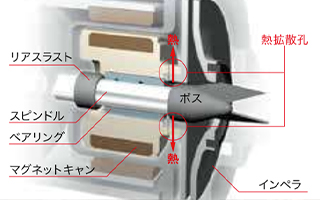

インペラとマグネットキャンの固定部に設けられた熱拡散孔から液を強制循環させるセルフラジエーション構造(PAT.)や、リアスラストとベアリング後部が接触しない非接触構造を採用。
ポンプ内に発生する摺動熱を効率良く放熱。ポンプ内に発生する摺動熱を効率よく放熱／冷却する耐久性に優れた構造です。（MX-70、MX-100型を除く）

特長2電気安全法認証の安全設計

低騒音／低発熱／低振動を徹底追及した安全設計です。
また以上加熱時にポンプを自動停止させるサーマルプロテクターを標準装備。事故を未然に防ぎます。（MX-402（H）、MX-403（H）、MX-505型を除く）

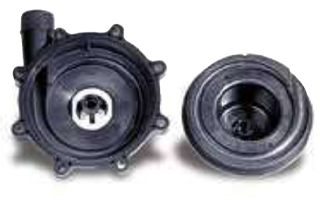

特長32分割式ボリュートケーシング（PAT.）

樹脂製マグネットポンプとしては初めてのフロントケーシングとリアケーシングによる2分割式ポンプケーシングにより、理想的なボリュート形状の渦室を形成。
インペラから出た液が再びポンプケーシング内に戻ってしまう内部リーク現状を極力抑え、効率良く吐出口へ導くことで高効率化を実現しました。（MX-70、MX-400、MX-505型を除く）

特長4堅牢な構造

フロントケーシングやリアケーシングなど応力のかかる部分は全てリブで補強。ポンプ耐圧と機械強度の向上を図っています。

ベアリングの固定方法は従来の圧入に加え、マグネットキャン奥の突当て部とインペラの後端部ではさみ込む構造とし、高温時における信頼性を向上させています。（MX-70、MX-100型を除く）また、MX-402（H）、MX-403（H）、MX-505型は、より確実に固定するため、ロックピンを採用しました。

特長5配管が容易ルーズフランジ構造を採用

ルーズフランジ構造は配管側のフランジにボルト・ナットで取付ける際、配管自体を軸方向に回転させることなく、フランジのボルト孔の位置を自由に調整することができるため、配管の取付けがネジ込み式フランジに比べ容易となりました。

仕様

型式	接続口径（吸込×吐出）	比重限界^注1	最大流量（L/min）	標準仕様（L/min - m）	モータ出力（kW）	質量（kg）
MX-70	G1×G1^注2	1.2	90/100	50 - 5.4/7.8	0.15/0.18	6.5
MX-100	G1×G1^注2	1.2	110/125	70 - 6/9	0.26	8.2
MX-250	25A×25A	1	150	50 - 14/13.5	0.4	13.5
MX-251	25A×25A	1	150	80 - 19	0.75	22
MX-400	40A×40A	1.2	280	100 - 10.5/10	0.4	13.5
MX-401	40A×40A		320/280	150 - 14.5	0.75	22
MX-402	50A×40A		450	200 - 20/19.5	1.5	38
MX-402H		1	160	100 - 30	1.5	38
MX-403		1.2	500	250 - 23/25	2.2	43
MX-403H		1	270/250	100 - 35/36	2.2	43
MX-505	65A×50A	1.2	800	500 - 24.5/23.5	3.7	64

注1：上記比重限界は標準仕様時のものです比重限界は吐出量によって異なりますので詳しくはお問い合わせください。
注2：上記MX-70、100型の接続口径はネジ接続タイプ（M型）のものです。MX-70、100型のホース接続タイプの接続口径はφ26mm（吸込×吐出）です。ルーズフランジタイプではありません。

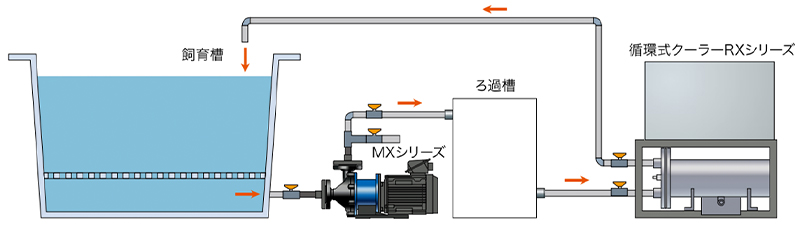

システム

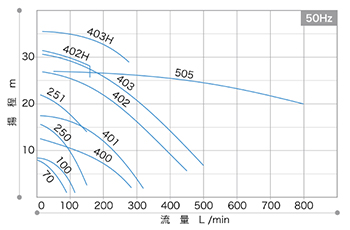

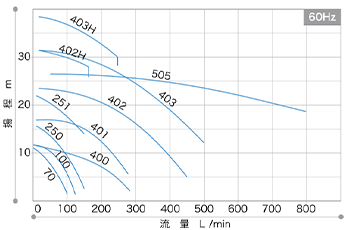

性能曲線

性能曲線以下の揚程では使用できません。吐出側にバルブを設け、抵抗を付ける必要があります。

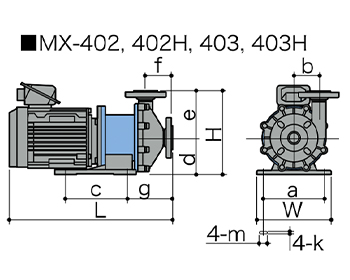

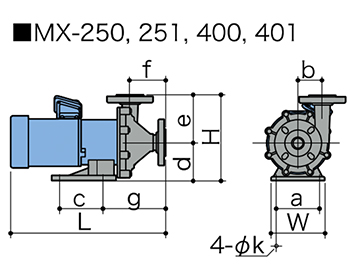

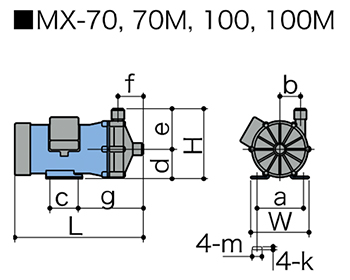

外形寸法(mm)

型式	W	H	L	a	b	c	d	e	f	g	k	m
MX-70	130	155	258.5	110	48	40	65	90	53	159.5	7	11
MX-100	150	175	319.5	110	51	70	75	100	65	162	9	27
MX-250	160	255	411	130	65	130	115	140	90	163	12	-
MX-251	160		446	130	65	130	115	140	90	171
MX-400	140		411	110	54	98	95	130	87	150
MX-401	160		549	130	72	130	115	140	103	184
MX-402	260	280	514	208	80	200	120	160	89	157	14	36
MX-402H			514
MX-403			543
MX-403H			543
MX-505	180	330	601	140	96	220	150	180	95	175		-

資料請求

イワキマグネットポンプMXシリーズカタログ

資料をダウンロードいただけます。

ダウンロードページへ
