HAWE方向制御弁には、さまざまな一方向を制御するチェック弁があります。そのほかに電磁切換弁、電磁比例切換弁、手動切換弁などもあります。チェック弁には、パイロットチェック弁、プレフィル弁、ヒューズ弁などの製品ラインナップがあります。
チェック弁
チェックバルブは方向制御弁内のチェックバルブのグループに属します。バルブは一方向のオイルの流れをブロックし、逆方向に流します。 これらのバルブは閉止状態ではノンリークです。
チェックバルブ：RＫ/RBシリーズ
圧力Pmax：70MPa
流量Qmax：620L/min
RK：遮断方向に取付
RB：自由流れ方向に取付
特長
マニホールドやシリンダ等の接続ポートのネジ部へ簡単に取り付け可能
シール性の優れたボールシートタイプのチェックバルブです
ハウジングタイプ、JIS規格対応品を追加しました
技術データ - タイプ RK
| サイズ | 回路圧力 | 流量 (lpm) | |
|---|---|---|---|
| 0 | カートリッジタイプ, 配管タイプ | 700 | 8 |
| 1 | カートリッジタイプ, 配管タイプ | 700 | 20 |
| 2 | カートリッジタイプ, 配管タイプ | 700 | 50 |
| 3 | カートリッジタイプ, 配管タイプ | 500 | 80 |
| 4 | カートリッジタイプ, 配管タイプ | 500 | 120 |
| 6 | カートリッジタイプ, 配管タイプ | 420 | 400 |
| 5 | カートリッジタイプ, 配管タイプ | 500 | 240 |
| 7 | カートリッジタイプ, 配管タイプ | 420 | 620 |
技術データ - タイプ RB
| サイズ | 回路圧力 | 流量 (lpm) | |
|---|---|---|---|
| 0 | カートリッジタイプ, ねじタイプ | 700 | 8 |
| 1 | カートリッジタイプ, ねじタイプ | 700 | 20 |
| 2 | カートリッジタイプ, ねじタイプ | 700 | 50 |
| 3 | カートリッジタイプ, ねじタイプ | 500 | 80 |
| 4 | カートリッジタイプ, ねじタイプ | 500 | 120 |
参考型式例
| タイプ：RK 遮断方向に取付 | タイプ：RB 自由流れ方向に取付 |
|---|---|
| RK0 | RB0 |
| RK1 | RB1 |
| RK2 | RB2 |
| RK3 | RB3 |
| RK4 | RB4 |
| RK5 | - |
| RK6 | - |
| RK7 | - |
オリフィス付きチェックバルブ：RC/BCシリーズ
圧力Pmax：70MPa
流量Qmax：60L/min
RC：オリフィス無し
BC：オリフィス付き
特長
マニホールドやシリンダ等の接続ポートのネジ部へ簡単に取り付け可能
O-リングの位置を換えれば逆向きにも使用可能
取付寸法はRK/RBタイプと互換性があります
カートリッジタイプは六角レンチで取付できます
タイプＢＣはオリフィス付きです
技術データ - タイプ RC
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | カートリッジタイプ, ねじタイプ | 700 | 700 | 20 | 20 |
| 2 | カートリッジタイプ, ねじタイプ | 700 | 700 | 35 | 35 |
| 3 | カートリッジタイプ, ねじタイプ | 500 | 500 | 60 | 60 |
技術データ - タイプ BC
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | カートリッジタイプ, ねじタイプ | 700 | 700 | 20 | 20 |
| 2 | カートリッジタイプ, ねじタイプ | 700 | 700 | 35 | 35 |
| 3 | カートリッジタイプ, ねじタイプ | 500 | 500 | 60 | 60 |
参考型式例
| オリフィス径 | サイズ：G1/4 | サイズ：G3/8 | サイズ：G1/2 |
|---|---|---|---|
| - | RC1-* | RC2-* | RC3-* |
| 0.2 | BC1-0.2-* | - | - |
| 0.4 | BC1-0.4-* | BC2-0.4-* | BC3-0.4-* |
| 0.5 | BC1-0.5-* | - | - |
| 0.6 | BC1-0.6-* | BC2-0.6-* | BC3-0.6-* |
| 0.8 | BC1-0.8-* | BC2-0.8-* | BC3-0.8-* |
| 1.0 | BC1-1.0-* | BC2-1.0-* | BC3-1.0-* |
| 1.2 | BC1-1.2-* | BC2-1.2-* | BC3-1.2-* |
| 1.5 | - | BC2-1.5-* | BC3-1.5-* |
| 1.8 | - | - | BC3-1.8-* |
| 2.0 | - | - | BC3-2.0-* |

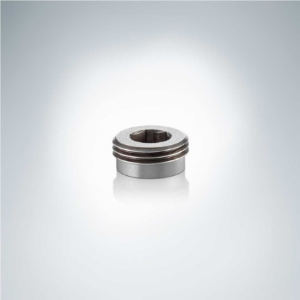

カートリッジ式チェックバルブ：RE/BEシリーズ
圧力Pmax：50MPa
流量Qmax：120L/min
RE：オリフィス無し
BE：オリフィス付き
特長
バネがないのでシンプルな構造です
小形でマニホールド等の限られたスペースに組み込みできます
チェックプレートはシート部に高精度な加工がされているため、高い圧力保持性能です
技術データ - タイプ RE
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 0 | カートリッジタイプ, ねじタイプ | 500 | 500 | 12 | 12 |
| 1 | カートリッジタイプ, ねじタイプ | 500 | 500 | 25 | 25 |
| 2 | カートリッジタイプ, ねじタイプ | 500 | 500 | 40 | 40 |
| 3 | カートリッジタイプ, ねじタイプ | 450 | 450 | 70 | 70 |
| 4 | カートリッジタイプ, ねじタイプ | 400 | 400 | 120 | 120 |
技術データ - タイプ BE
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| - | カートリッジタイプ, ねじタイプ | 500 | 500 | 12 | 12 |
| 1 | カートリッジタイプ, ねじタイプ | 500 | 500 | 25 | 25 |
| 2 | カートリッジタイプ, ねじタイプ | 500 | 500 | 40 | 40 |
| 3 | カートリッジタイプ, ねじタイプ | 450 | 450 | 80 | 80 |
| 4 | カートリッジタイプ, ねじタイプ | 400 | 400 | 120 | 120 |
参考型式例
| オリフィス径 | サイズ： G1/8A | サイズ： G1/4A | サイズ：G3/8A | サイズ： G1/2A | サイズ： M20ｘ1.5 | サイズ： M22ｘ1.5 | サイズ： G3/4A |
|---|---|---|---|---|---|---|---|
| - | RE0-* | RE1-* | RE2-* | RE3-* | RE30-* | RE32-* | RE4-* |
| 0.4 | BE0-0.4-* | BE1-0.4-* | BE2-0.4-* | BE3-0.4-* | BE30-0.4-* | BE32-0.4-* | BE4-0.4-* |
| 0.6 | BE0-0.6-* | BE1-0.6-* | BE2-0.6-* | BE3-0.6-* | BE30-0.6-* | BE32-0.6-* | BE4-0.6-* |
| 0.8 | BE0-0.8-* | BE1-0.8-* | BE2-0.8-* | BE3-0.8-* | BE30-0.8-* | BE32-0.8-* | BE4-0.8-* |
| 1.0 | BE0-1.0-* | BE1-1.0-* | BE2-1.0-* | BE3-1.0-* | BE30-1.0-* | BE32-1.0-* | BE4-1.0-* |
| 1.2 | - | BE1-1.2-* | BE2-1.2-* | BE3-1.2-* | BE30-1.2-* | BE32-1.2-* | BE4-1.2-* |
| 1.5 | - | BE1-1.5-* | BE2-1.5-* | BE3-1.5-* | BE30-1.5-* | BE32-1.5-* | BE4-1.5-* |
| 1.8 | - | BE1-1.8-* | BE2-1.8-* | BE3-1.8-* | BE30-1.8-* | BE32-1.8-* | BE4-1.8-* |
| 2.0 | - | BE1-2.0-* | BE2-2.0-* | BE3-2.0-* | BE30-2.0-* | BE32-2.0-* | BE4-2.0-* |
| 2.3 | - | - | BE2-2.3-* | BE3-2.3-* | - | - | - |
| 2.5 | - | BE1-2.5-* | BE2-2.5-* | BE3-2.5-* | BE1-2.5-* | BE32-2.5-* | BE4-2.5-* |
| 3.0 | - | BE1-3.0-* | BE2-3.0-* | BE3-3.0-* | BE1-3.0-* | BE32-3.0-* | BE4-3.0-* |
| 3.5 | - | - | BE2-3.5-* | - | - | - | BE4-3.5-* |
| 4.0 | - | - | BE2-4.0-* | - | - | - | - |

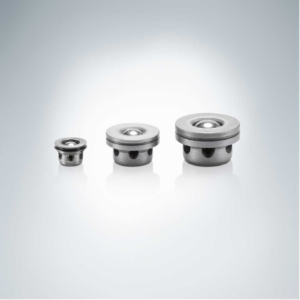

インサート式チェックバルブ：ERシリーズ
圧力Pmax：70MPa
流量Qmax：120L/min
特長
超小形で軽量なチェックバルブです
マニホールドまたはフランジなどの接続ポート穴へ簡単に取付られます
規則的な切換サイクルの油圧回路に用います
技術データ - タイプ ER
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 01 | インサートタイプ | 700 | 700 | 6 | 6 |
| 11 | インサートタイプ | 700 | 700 | 12 | 12 |
| 12, 13 | インサートタイプ | 500 | 500 | 15 | 15 |
| 21 | インサートタイプ | 700 | 700 | 30 | 30 |
| 31 | インサートタイプ | 500 | 500 | 65 | 65 |
| 41 | インサートタイプ | 400 | 400 | 120 | 120 |
参考型式例
ER01
ER11、ER12、ER13
ER21
ER31
ER41
EK01

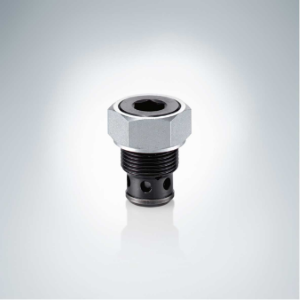

カートリッジ式チェックバルブ：CRK/CRB/CRHシリーズ
圧力Pmax：50MPa
流量Qmax：80L/min
特長
取付部が二重構造なのでマニホールド加工が容易かつ取付面の影響がなく、組み直しをしてもマニホールド加工穴を傷付けません
取付部の寸法が短いのでマニホールドが小さくなり、穴加工も簡単で加工コストが下がります
50MPaの高圧でも小形軽量、マニホールドや油圧ユニットの小形化とコストダウンに最適です
マニホールド加工には一般市販品のツールが使用できます
技術データ - タイプ CRK
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | カートリッジタイプ, ねじタイプ | 500 | 500 | 30 | 30 |
| 2 | カートリッジタイプ, ねじタイプ | 500 | 500 | 50 | 50 |
| 3 | カートリッジタイプ, ねじタイプ | 500 | 500 | 80 | 80 |
技術データ - タイプ CRB
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | カートリッジタイプ, ねじタイプ | 500 | 500 | 30 | 30 |
| 2 | カートリッジタイプ, ねじタイプ | 500 | 500 | 50 | 50 |
技術データ - タイプ CRH
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | カートリッジタイプ, ねじタイプ | 500 | 500 | 20 | 20 |
| 2 | カートリッジタイプ, ねじタイプ | 500 | 500 | 30 | 30 |
| 3 | カートリッジタイプ, ねじタイプ | 500 | 500 | 55 | 55 |
参考型式例
| CRK | CRB | CRH |
|---|---|---|
| CRK1 CRK2 CRK3 | CRB1 CRB2 | CRH1 CRH2 CRH3 CRH3V(デコンプ付) |
インラインチェックバルブ：Bシリーズ
圧力Pmax：50MPa
流量Qmax：150L/min
特長
インライン専用に設計されたチェックバルブです
シール性の優れたボールシートタイプで、小形、長寿命です
最高使用圧力50MPaです
技術データ - タイプ B
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | ねじタイプ | 500 | 500 | 15 | 15 |
| 2 | ねじタイプ | 500 | 500 | 20 | 20 |
| 3 | ねじタイプ | 500 | 500 | 30 | 30 |
| 4 | ねじタイプ | 500 | 500 | 45 | 45 |
| 5 | ねじタイプ | 500 | 500 | 75 | 75 |
| 6 | ねじタイプ | 500 | 500 | 120 | 120 |
| 7 | ねじタイプ | 500 | 500 | 160 | 160 |
参考型式例
| B1 | B2 | B3 | ||||||
|---|---|---|---|---|---|---|---|---|
| 型式 | 接続ポートG | 接続ポートG1 | 型式 | 接続ポートG | 接続ポートG1 | 型式 | 接続ポートG | 接続ポートG1 |
| B1-1 | G1/4 | G1/4A | B2-1 | G1/4 | - | B3-1 | G1/4 | G1/4A |
| B1-2 | G3/8 | G3/8A | B2-2 | G3/8 | - | B3-2 | G3/8 | G3/8A |
| B1-3 | G1/2 | G1/2A | B2-3 | G1/2 | - | B3-3 | G1/2 | G1/2A |
| B1-4 | G3/4 | G3/4A | B2-4 | G3/4 | - | B3-4 | G3/4 | G3/4A |
| B1-5 | G1 | G1A | B2-5 | G1 | - | B3-5 | G1 | G1A |
| B1-6 | G11/4 | G11/4A | B2-6 | G11/4 | - | B3-6 | G11/4 | G11/4A |
| B1-7 | G11/2 | G11/2A | B2-7 | G11/2 | - | B3-7 | G11/2 | G11/2A |

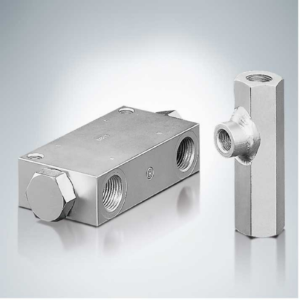

パイロットチェック弁
パイロットチェックバルブは方向制御弁内のチェックバルブに属します。アクチュエータへの片側1本または両側2本のラインをブロックするため、油圧のパイロット操作でバルブを開閉します。
型式：RH
圧力Pmax：70MPa
流量Qmax：160L/min
内部ドレン/外部パイロット
シングルパイロットチェック弁
型式 ：DRH
圧力Pmax：50MPa
流量Qmax：140L/min
内部ドレン/内部パイロット
ダブルパイロットチェック弁
特長
ボールシートタイプで回路封止の優れた機能をもっています
ドレン配管は不要です
RH：内部ドレン、外部パイロット式の高圧50～70MPa、小形のインライン用パイロットチェックバルブです
DRH：内部ドレン、内部パイロット式の高圧40～50MPa、小形のインラインおよびプレート取付用ダブルパイロットチェックバルブです
技術データ - タイプ RH
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | ねじタイプ | 700 | 700 | 15 | 15 |
| 2 | ねじタイプ | 700 | 700 | 35 | 35 |
| 3 | ねじタイプ | 500 | 500 | 55 | 55 |
| 4 | ねじタイプ, プレートタイプ | 500 | 500 | 100 | 100 |
| 5 | ねじタイプ | 500 | 500 | 160 | 160 |
技術データ - タイプ DRH
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | ねじタイプ | 500 | 500 | 16 | 16 |
| 2 | ねじタイプ | 500 | 500 | 30 | 30 |
| 3 | ねじタイプ, プレートタイプ | 400 | 400 | 60 | 60 |
| 4 | ねじタイプ | 400 | 400 | 90 | 90 |
| 5 | ねじタイプ | 400 | 400 | 140 | 140 |
参考型式例
| サイズ | 型式：RH | 型式：RHV | 型式:DRH | 型式：DRHP |
|---|---|---|---|---|
| G1/4 | RH1 | - | DRH1 | - |
| G3/8 | RH2 | - | DRH2 | - |
| G1/2 | RH3 | RH3V | DRH3 | DRH#P |
| G3/4 | RH4 | RH4V | DRH4 | - |
| G1 | RH5 | RH5V | DRH5 | - |

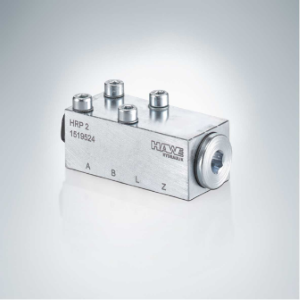

パイロットチェックバルブ：HRPシリーズ
圧力Pmax：70MPa
流量Qmax：400L/min
取付：プレート形
特長
外部パイロットと外部ドレン方式があります
ボールシートタイプで封止機能に優れ、耐久性が高く、高圧にも対応できます
電磁切換バルブを取り付けることにより、2W/2Pの切換バルブとして利用できます
技術データ - タイプ HRP
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | プレートタイプ | 700 | 700 | 20 | 20 |
| 2 | プレートタイプ | 700 | 700 | 35 | 35 |
| 3 | プレートタイプ | 500 | 500 | 50 | 50 |
| 4 | プレートタイプ | 500 | 500 | 80 | 80 |
| 5 | プレートタイプ | 500 | 500 | 140 | 140 |
| 7 | プレートタイプ | 500 | 500 | 400 | 400 |
参考型式例
| 標準形 | デコンプレッション付き |
|---|---|
| HRP1 | - |
| HRP2 | - |
| HRP3 | HRP3V |
| HRP4 | HRP4V |
| HRP5 | HRP5V |
| - | HRP7V |
| HRP4(V) | ||
|---|---|---|
| ノーマルクローズ形 | ノーマルオープン形 | 電磁弁電圧 |
| HRP4(V)-G3-0B0.4-G24 | HRP4(V)-GZ3-0B0.4-G24 | DC24V |
| HRP4(V)-WG3-0B0.4-WG110 | HRP4(V)-WGZ3-0B0.4-WG110 | AC110V |
| HRP4(V)-WG3-0B0.4-WG230 | HRP4(V)-WGZ3-0B0.4-WG230 | AC230V |
| HRP5(V) | ||
|---|---|---|
| ノーマルクローズ形 | ノーマルオープン形 | 電磁弁電圧 |
| HRP5(V)-G3-0B0.4-G24 | HRP5(V)-GZ3-0B0.4-G24 | DC24V |
| HRP5(V)-WG3-0B0.4-WG110 | HRP5(V)-WGZ3-0B0.4-WG110 | AC110V |
| HRP5(V)-WG3-0B0.4-WG230 | HRP5(V)-WGZ3-0B0.4-WG230 | AC230V |
| HRP7V | ||
|---|---|---|
| ノーマルクローズ形 | ノーマルオープン形 | 電磁弁電圧 |
| HRP7V-G3-12B0.6-G24 | HRP7V-GZ3-12B0.6-G24 | DC24V |
| HRP7V-WG3-12B0.6-WG110 | HRP7V-WGZ3-12B0.6-WG110 | AC110V |
| HRP7V-WG3-12B0.6-WG230 | HRP7V-WGZ3-12B0.6-WG230 | AC230V |

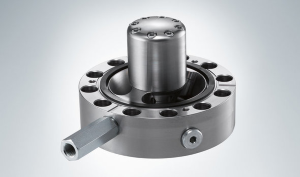

プレフィル弁
プレフィルバルブは方向制御弁内のチェックバルブに属します。 チェックバルブは一方向の作動油をブロックし、逆方向をフリーフローにします。 プレフィルバルブは油圧パイロットチェックバルブです。 例)プレス機械の高速切換モードでプレスシリンダの開閉動作中の作動油排出及び充填をすばやく行えるようにします。
プレフィルバルブ：Fシリーズ
圧力Pmax：40MPa
流量Qmax：7000L/min
特長
大容量の油圧シリンダが高速で移動してポンプの吐出量が不足する場合、タンクから多量の作動油を吸い込むバルブです。
油圧プレスのラムシリンダ等の送り速度アップに役立ちます。
ラムシリンダに直接取付、または配管途中に簡単に取り付けられ、保守点検も容易です。
構造がシンプルで、非常に小形です。
パイロット部を取り外せば大容量のチェックバルブとしても使用できます。
技術データ - タイプ F
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 25 | サンドイッチプレート | 400 | 400 | 100 | 100 |
| 32 | サンドイッチプレート | 400 | 400 | 160 | 160 |
| 40 | サンドイッチプレート | 400 | 400 | 250 | 250 |
| 50 | サンドイッチプレート | 400 | 400 | 400 | 400 |
| 63 | サンドイッチプレート | 400 | 400 | 630 | 630 |
| 80 | サンドイッチプレート | 400 | 400 | 1000 | 1000 |
| 100 | サンドイッチプレート | 400 | 400 | 1600 | 1600 |
| 125 | サンドイッチプレート | 400 | 400 | 2500 | 2500 |
| 160 | サンドイッチプレート | 400 | 400 | 4000 | 4000 |
| 200 | サンドイッチプレート | 400 | 400 | 7000 | 7000 |
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 25-12 | サンドイッチプレート | 400 | 400 | 100 | 100 |
| 32-16 | サンドイッチプレート | 400 | 400 | 160 | 160 |
| 40-20 | サンドイッチプレート | 400 | 400 | 250 | 250 |
| 50-25 | サンドイッチプレート | 400 | 400 | 400 | 400 |
| 63-30 | サンドイッチプレート | 400 | 400 | 630 | 630 |
| 64-30 | サンドイッチプレート | 400 | 400 | 760 | 760 |
| 80-36 | サンドイッチプレート | 400 | 400 | 1000 | 1000 |
| 81-36 | サンドイッチプレート | 400 | 400 | 1200 | 1200 |
| 100-45 | サンドイッチプレート | 400 | 400 | 1600 | 1600 |
| 101-45 | サンドイッチプレート | 400 | 400 | 1920 | 1920 |
| 125-60 | サンドイッチプレート | 400 | 400 | 2500 | 2500 |
| 160-76 | サンドイッチプレート | 400 | 400 | 4000 | 4000 |
| 200-100 | サンドイッチプレート | 400 | 400 | 7000 | 7000 |
| 126-60 | サンドイッチプレート | 400 | 400 | 3000 | 3000 |
| 161-76 | サンドイッチプレート | 400 | 400 | 4800 | 4800 |
参考型式例
| チェック弁 | プレフィル弁 | プレフィル弁(デコンプ付き) |
|---|---|---|
| F25 | F25-12 | F25-12V |
| F32 | F32-16 | F32-16V |
| F40 | F40-20 | F40-20V |
| F50 | F50-25 | F50-25V |
| F63 | F63-30 | F63-30V |
| F80 | F80-36 | F80-36V |
| F100 | F100-45 | F100-45 |
| F125 | F125-60 | F125-60 |
| F160 | F160-76 | F160-76 |
| F200 | F200-100 | F200-100 |
ヒューズ弁
ヒューズバルブは配管破断安全弁、緊急遮断弁などと呼ばれます。 通常はシリンダに直接取り付けられています。 配管破断やホース破損した場合にシリンダの暴走を防止します。油圧システムの正常動作時には作動しないバルブです。
ヒューズバルブ：LBシリーズ
圧力Pmax：50MPa
流量Qmax：250L/min
特長
このバルブはゴムホース配管などがなんらかの原因で外れたり、破損した時、油の流れを即時にｽﾄｯﾌﾟさせてシリンダの落下を防止させるバルブです。
安全のために、また、事故および油の飛散の防止等に広く使用されています。
完全閉止せず、バイパスオリフィスが付き、ゆっくりシリンダを下降させるタイプもあります(お問合せ下さい) 。
UNF、Mネジ、異径ネジタイプもあります。
技術データ - タイプ LB
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | カートリッジタイプ, ねじタイプ | 500 | 500 | 25 | 25 |
| 2 | カートリッジタイプ, ねじタイプ | 500 | 500 | 50 | 50 |
| 2/1 | カートリッジタイプ, ねじタイプ | 500 | 500 | 25 | 25 |
| 3 | カートリッジタイプ, ねじタイプ, 継手 | 500 | 500 | 80 | 80 |
| 3/2 | カートリッジタイプ, ねじタイプ | 500 | 500 | 50 | 50 |
| 4 | カートリッジタイプ, ねじタイプ, 継手 | 500 | 500 | 160 | 160 |
| 4/3 | カートリッジタイプ, ねじタイプ | 500 | 500 | 80 | 80 |
| 5 | カートリッジタイプ | 300 | 300 | 250 | 250 |
参考型式例 ヒューズバルブ
| サイズ | C：カートリッジ | G：両端メスネジ接続 | F：オスメスネジ接続 |
|---|---|---|---|
| G1/4(A) | LB1C-* | LB1G-* | LB1F-* |
| G3/8(A) | LB2C-* | LB2G-* | LB2F-* |
| G1/2(A) | LB3C-* | LB3G-* | LB3F-* |
| G3/4(A) | LB4C-* | LB4G-* | LB4F-* |
| G1(A) | LB5C-* | - | - |
参考型式例 オリフィス付きヒューズバルブ
| サイズ | C：カートリッジ | G：両端メスネジ接続 | F：オスメスネジ接続 |
|---|---|---|---|
| G1/4(A) | LB1C*.*-* | LB1G*.*-* | LB1F*.*-* |
| G3/8(A) | LB2C*.*-* | LB2G*.*-* | LB2F*.*-* |
| G1/2(A) | LB3C*.*-* | LB3G*.*-* | LB3F*.*-* |
| G3/4(A) | LB4C*.*-* | LB4G*.*-* | LB4F*.*-* |
| G1(A) | LB5C*.*-* | - | - |
シャトル弁
シャトルバルブはチェックバルブのグループに属します。 2つの入口と1つの出口があります。 2つの入口のどちらか一方に圧力がかかると自動的に出口と接続されます。 ２つの入口の両方に圧力が発生した場合は、高圧側が出口と接続されます。低圧側はボールがふさぎブロックします。高圧選択弁とも呼びます。
シャトルバルブ：WV/WVCシリーズ
圧力Pmax：70MPa
流量Qmax：125L/min
特長
シャトルバルブは２つの入力信号の内、大きい方に流路をつなぎます。また、出力側より逆流させた時は、その通じている入力方向に流れます。
技術データ - タイプ WV
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 6 S | 配管タイプ | 700 | 700 | 6 | 6 |
| 8S | 配管タイプ | 700 | 700 | 15 | 15 |
| 10 S | 配管タイプ | 500 | 500 | 25 | 25 |
| 12 S | 配管タイプ | 500 | 500 | 40 | 40 |
| 14 S | 配管タイプ | 500 | 500 | 60 | 60 |
| 16 S | 配管タイプ | 500 | 500 | 100 | 100 |
| 18 L | 配管タイプ | 315 | 315 | 125 | 125 |
技術データ - タイプ WVC
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 1 | カートリッジタイプ | 315 | 315 | 6 | 6 |
| 11 | カートリッジタイプ | 500 | 500 | 6 | 6 |
技術データ - タイプ WVE
| サイズ | 回路圧力 | 流量 (lpm) | |
|---|---|---|---|
| 2 | カートリッジタイプ | 500 | 25 |
技術データ - タイプ WVH
| サイズ | 回路圧力 | 回路圧力 | 流量 (lpm) | 流量 (lpm) | |
|---|---|---|---|---|---|
| 11 | カートリッジタイプ | 700 | 700 | 3 | 3 |
その他関連製品/方向制御弁
方向切換シートバルブ：Gシリーズ
方向切換シートバルブ：WHシリーズ
カートリッジ式方向切換シートバルブ：EM/EMPシリーズ
シャットオフバルブ：BVP/BVGシリーズ
シャットオフバルブ：NBVPシリーズ
シャットオフバルブ：BVEシリーズ
方向切換シートバルブ：VPシリーズ
手動式方向切換シートバルブ：VHシリーズ
方向切換スプールバルブ：CWSシリーズ
方向切換スプールバルブ：SWPNシリーズ
比例制御方向切換バルブ：PSL/PSVシリーズ
詳細情報はカタログをご確認願います。
導入事例
一般産業機械
工作機械
プレス機械
製鉄機械
車両機械
建設機械
農業機械
資料請求
お問い合わせ
製品の仕様について、価格・お見積り・納期についてのご確認や、導入検討のためのご相談、デモのご依頼など、お気軽にお問合せください。
