ボールバルブ（HYDAC）

KHB/KHM　KHP/KHP3K　KHMFF　KHFF　KHB/KHM-F3/F6

ボールバルブは、流体の流れる方向を制御する方向制御弁の一種です。2ポートバルブ(2方弁)や3ポートバルブ(3方弁)などがあります。流体の流れる方向を遮断するストップ弁の目的で使用する場合もあります。

2ポートボールバルブ(2方弁)：KHB/KHMシリーズ
マニホールドマウント形ボールバルブ：KHP/KHP3Kシリーズ
フランジ形2ポートボールバルブ(2方弁)：KHMFFシリーズ
フランジ形2ポートボールバルブ(2方弁)：KHFFシリーズ
SAEフランジ形2ポートボールバルブ(2方弁)：KHB-F3/F6・KHM-F3/F6シリーズ
SAEねじ込みフランジ形2ポートボールバルブ：KHBG-F3/F6・KHMG-F3/F6シリーズ

2ポートボールバルブ(2方弁)：KHB/KHMシリーズ

DIN-ISO1219に適合するHYDAC 製2ポートボールバルブは作動液の両方向流れを遮断するのに使われる製品です。これらの製品には次の二つのモデルがあります。
ブロックタイプ KHBシリーズ：DN04～25
スリーブタイプ KHMシリーズ：DN32～50

KHBシリーズ

KHMシリーズ

仕様

サイズ：DN04～DN50
圧力範囲：～500bar
周囲温度：-10℃～+80℃
作動油温度： -10℃～+80℃
据付姿勢：任意

材質コード

カタログ参照

型式例

接続タイプ	参考型DN	DNサイズ	ポートサイズ	圧力範囲

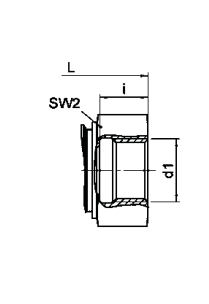

DIN ISO 228　メスネジ	KHB-G1/8 ** *	DN4	G1/8	500bar
	KHB-G1/4 ** *	DN6	G1/4	500bar
	KHB-G3/8 ** *	DN10	G3/8	500bar
	KHB-G1/2 ** *	DN13	G1/2	500bar
	KHB-G1/2 ** *	DN16	G1/2	400bar
	KHB-G3/4 ** *	DN20	G3/4	315bar
	KHB-G1 ** *	DN25	G1	315bar
	KHB-G11/4 ** *	DN25/32	G1-1/4	315bar
	KHM-G11/4 ** *	DN32	G1-1/4	315bar
	KHM-G11/2 ** *	DN40	G1-1/2	315bar
	KHM-G2 ** *	DN50	G2	315bar

接続タイプ	参考型DN	DNサイズ	ポートサイズ	圧力範囲

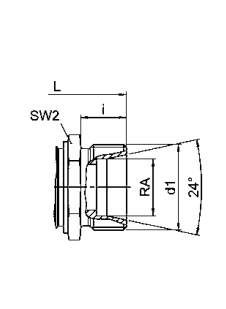

DIN 2353 軽量	KHB-06LR ** *	DN4	M12×1.5	500bar
	KHB-08LR ** *	DN6	M14×1.5	500bar
	KHB-10LR ** *	DN8	M16×1.5	500bar
	KHB-12LR ** *	DN10	M18×1.5	500bar
	KHB-15LR ** *	DN13	M22×1.5	500bar
	KHB-15LR ** *	DN12	M22×1.5	400bar
	KHB-18LR ** *	DN13	M26×1.5	400bar
	KHB-18LR ** *	DN16	M26×1.5	315bar
	KHB-22LR ** *	DN20	M30×2	315bar
	KHB-28LR ** *	DN25	M36×2	315bar
	KHB-35LR ** *	DN25/32	M45×2	315bar
	KHM-35LR ** *	DN32	M45×2	315bar
	KHM-42LR ** *	DN40	M52×2	315bar

接続タイプ	参考型DN	DNサイズ	ポートサイズ	圧力範囲
DIN 2353 重量	KHB-08SR ** *	DN4	M16×1.5	500bar
	KHB-10SR ** *	DN6	M18×1.5	500bar
	KHB-12SR ** *	DN8	M20×1.5	500bar
	KHB-14SR ** *	DN10	M22×1.5	500bar
	KHB-16SR ** *	DN13	M24×1.5	500bar
	KHB-16SR ** *	DN12	M24×1.5	400bar
	KHB-20SR ** *	DN13	M30×2	500bar
	KHB-20SR ** *	DN16	M30×2	400bar
	KHB-25SR ** *	DN20	M36×2	315bar
	KHB-30SR ** *	DN25	M42×2	315bar
	KHB-38SR ** *	DN25/32	M52×2	315bar
	KHM-38SR ** *	DN32	M52×2	315bar

接続タイプ	参考型DN	DNサイズ	ポートサイズ	圧力範囲
ANSI B1.20.1 NPTメスネジ	KHB-06NPT ** *	DN6	1/4-18NPT	500bar
	KHB-10NPT ** *	DN10	3/8 -18NPT	500bar
	KHB-16NPT ** *	DN13	1/2 -14NPT	500bar
	KHB-16NPT ** *	DN16	1/2 -14NPT	400bar
	KHB-20NPT ** *	DN20	3/4 -14NPT	350bar
	KHB-25NPT ** *	DN25	1-11 1/2NPT	350bar
	KHM-32NPT ** *	DN32	11/4-11 1/2NPT	350bar
	KHM-40NPT ** *	DN40	11/2-11 1/2NPT	350bar
	KHM-50NPT ** *	DN50	2-11 1/2NPT	350bar

接続タイプ	参考型DN	DNサイズ	ポートサイズ	圧力範囲
SAE J5/4 UN/UNF メスネジ	KHB-06SAE ** *	DN6	7/16-20UNF	500bar
	KHB-10SAE ** *	DN10	9/16-18UNF	500bar
	KHB-16SAE ** *	DN13	3/4-16UNF	500bar
	KHB-16SAE ** *	DN16	3/4-16UNF	400bar
	KHB-20SAE ** *	DN20	1 1/16-12UN	350bar
	KHB-25SAE ** *	DN25	1 5/16-12UN	350bar
	KHM-32SAE ** *	DN32	1 5/8-12UN	350bar
	KHM-40SAE ** *	DN40	1 7/8-12UN	350bar
	KHM-50SAE ** *	DN50	2 1/2-12UN	350bar

マニホールドマウント形ボールバルブ：KHP/KHP3Kシリーズ

高圧ボールバルブ

仕様

KHPシリーズ

KHP = 2ポート2位置ボールバルブ
サイズ：DN06～DN50
圧力範囲：～500bar
大気温度：-10℃～+80℃
作動油温度： -10℃～+80℃
据付姿勢：任意

KHP3Kシリーズ

KHP3K = 3ポート2位置又は3ポート3位置ボールバルブ

サイズ：DN06～32
圧力範囲：～500bar
大気温度：-10℃～+80℃
作動油温度： -10℃～+80℃
据付姿勢：圧力が２または3ポートから1ポートに加えられる場合は多少のリークが生じ、その量は圧力に左右されます。

材質コード：1114

3：ステンレス鋼 (AISI316Ti)	3：ステンレス鋼 (AISI316Ti)	1：合成材料(POM)	4：バイトン(FKM)
ハウジングロッキングネジ制御軸	ボール	ボールシール	ソフトシール

仕様

DNサイズ	圧力範囲	２ポート弁KHP	3ポート弁KHP3K
DN06	500bar(50MPa)	KHP06 1114 14 *	KHP3K06 L 1114 14 *
DN10	350bar(35MPa)	KHP10 1114 04 *	KHP3K10 L 1114 04 *
DN16	350bar(35MPa)	KHP16 1114 02 *	KHP3K16 L 1114 02 *
DN20	350bar(35MPa)	KHP20 1114 02 *	KHP3K20 L 1114 02 *
DN25	350bar(35MPa)	KHP25 1114 02 *	KHP3K25 L 1114 02 *
DN32	350bar(35MPa)	KHP32 1114 06 *	KHP3K32 L 1114 06 *
DN40	350bar(35MPa)	KHP40 1114 06 *	-
DN50	350bar(35MPa)	KHP50 1114 06 *	-

材質コード：3314

3：ステンレス鋼 (AISI316Ti)	3：ステンレス鋼 (AISI316Ti)	1：合成材料(POM)	4：バイトン(FKM)
ハウジングロッキングネジ制御軸	ボール	ボールシール	ソフトシール

型式例

DNサイズ	圧力範囲	２ポート弁KHP	3ポート弁KHP3K
DN06	500bar(50MPa)	KHP06 3314 14 *	KHP3K06 L 3314 14 *
DN10	350bar(35MPa)	KHP10 3314 04 *	KHP3K10 L 3314 04 *
DN16	350bar(35MPa)	KHP16 3314 02 *	KHP3K16 L 3314 02 *
DN20	350bar(35MPa)	KHP20 3314 02 *	KHP3K20 L 3314 02 *
DN25	350bar(35MPa)	KHP25 3314 02 *	KHP3K25 L 3314 02 *
DN32	350bar(35MPa)	KHP32 3314 06 *	KHP3K32 L 3314 06 *
DN40	350bar(35MPa)	KHP40 3314 06 *	-
DN50	350bar(35MPa)	KHP50 3314 06 *	-

付属品

アクチュエーター・・・アクチュエーター付きボールバルブ
リミットコントロール・・・リミットスイッチ付きボールバルブ
鍵・・・ロック付きボールバルブ

フランジ形2ポートボールバルブ(2方弁)：KHMFFシリーズ

低圧ボールバルブ

本製品はDIN-ISO1219に適合する2ポート2位置フランジタイプボールバルブで、作動液の両方向流れを遮断するのに使われます。これらのボールバルブが持つ長所を次に示します。制御軸上の溝によりその切換位置を目で確認できます。
ハンドルによってその切換位置を目で確認できます。（KHMFF レデュースポアバージョン）
止めピンと止めディスクによって、その切換が制限されて確実な操作ができます。
グランドを使用していませんのでシールの手動再調整を必要としません。
液の流れを制限しないフルボア設計です。（但し、 KHMFFレデュースポアモデルは除きます）
両サイドシールによる“浮ボール式シール原理”を採用しています。
固定フランジ接続です。
操作が簡単です。
表面リン酸皮膜処理： DN65～DN100
表面塗装：レデュースポアモデル：DN125～300　※DIN 16 ‒ 50のフランジタイプボールバルブはカタログNo. Ｊ.5.502.を参照願います。
FLUTECフランジタイプボールバルブはステンレス製の製品も揃えています。
ご要望により、 EN10204に適合した材料証明、 DIN55350 Part 18 に適合する品質検査成績書を提出できます。
ご要望により、ほとんどの用途に適合する他のモデルを供給することができます。

仕様

2ポートボールバルブ：KHMFFシリーズ
サイズ：DN65～DN300
圧力範囲： 16bar/40bar
大気温度：-10℃～+80℃
作動油温度： -10℃～+80℃
流れ方向：任意
据付姿勢：任意

型式例

接続様式／シール片	公称口径と圧力範囲	公称口径 DN	長さ DIN 3202	公称圧力 PN [bar]	オーダー番号＝ストック番号	重量 [kg]
フランジ接続 DIN 2501, Form E F4 (FTF, basic range 14)	KHMFF - 065-PN016 - 8834-02X	65	F4	16	701466	17.0
	KHMFF - 065-PN040 - 10834-02X	65	F4	40	701160	17.5
	KHMFF - 080-PN016 - 8834-02X	80	F4	16	702201	20.0
	KHMFF - 080-PN040 - 10834-02X	80	F4	40	701171	21.0
	KHMFF - 100-PN016 - 8834-02X	100	F4	16	702202	24.0
	KHMFF - 100-PN040 - 10834-02X	100	F4	40	701182	25.0
フランジ接続 DIN 2501, Form C F4 (FTF, basic range 14)	KHMFF - 065-PN016 - 8232-16X	65 ( 50)*	F4	16	557421	10.5
	KHMFF - 080-PN016 - 8232-16X	80 ( 65)*	F4	16	557422	15.0
	KHMFF - 100-PN016 - 8232-16X	100 ( 80)*	F4	16	557423	18.0
	KHMFF - 125-PN016 - 8232-16X	125 (100)*	F4	16	557424	26.5
フランジ接続 DIN 2501, Form C F5 (FTF, basic range 15)	KHMFF - 125-PN016 - 8834-06X	125	F5	16	702203	48.0
	KHMFF - 125-PN040 - 10333-06X	125	F5	40	558197	67.0
	KHMFF - 150-PN016 - 8834-05X	150	F5	16	702204	72.0
	KHMFF - 150-PN040 - 10333-05X	150	F5	40	703693	95.0
	KHMFF - 200-PN016 - 10333-05X	200	F5	16	703679	146.0
	KHMFF - 200-PN040 - 10333-05X	200	F5	40	703639	172.0
	KHMFF - 250-PN016 - 10333-AMX	250	F5	16	‒	242.0
	KHMFF - 250-PN040 - 10333-AMX	250	F5	40	‒	287.0
	KHMFF - 300-PN016 - 10333-AMX	300	F5	16	‒	330.0
	KHMFF - 300-PN040 - 10333-AMX	300	F5	40	‒	375.0

* = レデュース　ボア　モデル

フランジ形2ポートボールバルブ(2方弁)：KHFFシリーズ

低圧ボールバルブ

仕様

2ポートボールバルブ：KHFFシリーズ
サーズ：DN15～DN300
圧力範囲: 10bar/16bar/25bar/40bar
温度範囲：-50℃～+230℃　※お問い合わせください。

材質コード

材料コード	3333	10333
ボディー	1.4408	1.0619
台座	PTFE	PTFE
ボール	1.4408	1.4308

型式例

DNサイズ	圧力範囲	型式例：コード3333	型式例：コード10333
DN15	40bar	KHFF15 3333 06 *	KHFF15 10333 06 *
DN20	40bar	KHFF20 3333 06 *	KHFF20 10333 06 *
DN25	40bar	KHFF25 3333 06 *	KHFF25 10333 06 *
DN32	40bar	KHFF32 3333 06 *	KHFF32 10333 06 *
DN40	40bar	KHFF40 3333 06 *	KHFF40 10333 06 *
DN50	40bar	KHFF50 3333 06 *	KHFF50 10333 06 *
DN65	16bar	KHFF65-PN016 3333 06 *	KHFF65-PN016 10333 06 *
DN65	40bar	KHFF65-PN040 3333 06 *	KHFF65-PN040 10333 06 *
DN80	40bar	KHFF80 3333 06 *	KHFF80 10333 06 *
DN100	16bar	KHFF100-PN016 3333 06 *	KHFF100-PN016 10333 06 *
DN100	40bar	KHFF100-PN040 3333 06 *	KHFF100-PN040 10333 06 *
DN125	16bar	KHFF125-PN016 3333 06 *	KHFF125-PN016 10333 06 *
DN125	40bar	KHFF125-PN040 3333 06 *	KHFF125-PN040 10333 06 *
DN150	16bar	KHFF150-PN016 3333 06 *	KHFF150-PN016 10333 06 *
DN150	40bar	KHFF150-PN040 3333 06 *	KHFF150-PN040 10333 06 *
DN200	10bar	KHFF200-PN010 3333 06 *	KHFF200-PN010 10333 06 *
DN200	16bar	KHFF200-PN016 3333 06 *	KHFF200-PN016 10333 06 *
DN200	25bar	KHFF200-PN025 3333 06 *	KHFF200-PN025 10333 06 *
DN200	40bar	KHFF200-PN040 3333 06 *	KHFF200-PN040 10333 06 *
DN250	10bar	KHFF250-PN010 3333 06 *	KHFF250-PN010 10333 06 *
DN250	16bar	KHFF250-PN016 3333 06 *	KHFF250-PN016 10333 06 *
DN250	25bar	KHFF250-PN025 3333 06 *	KHFF250-PN025 10333 06 *
DN250	40bar	KHFF250-PN040 3333 06 *	KHFF250-PN040 10333 06 *
DN300	10bar	KHFF300-PN010 3333 06 *	KHFF300-PN010 10333 06 *
DN300	16bar	KHFF300-PN016 3333 06 *	KHFF300-PN016 10333 06 *
DN300	25bar	KHFF300-PN025 3333 06 *	KHFF300-PN025 10333 06 *
DN300	40bar	KHFF300-PN040 3333 06 *	KHFF300-PN040 10333 06 *

SAEフランジ形2ポートボールバルブ(2方弁)：KHB-F3/F6・KHM-F3/F6シリーズ

高圧ボールバルブ

KHB-F3/F6

KHM-F3/F6

本製品は DIN-ISO1219に適合する2 ポート 2 方向 SAE フランジタイプボールバルブで作動液の両方向流れを遮断するのに使われます。
これらの製品には次の二つのモデルがあります。
ブロックタイプ KHBシリーズ：DN16～DN25
スリーブタイプ KHMシリーズ：DN32～DN50

本製品が持つ長所を次に示します。
制御軸上の溝によってボールバルブの切換位置を目で確認することができます。
止めピンと止めディスクによって切換が制限され確実な操作ができます。
グランドを使用していませんので、シールの手動再調整を必要としません。
液の流れを制限しないフルボア設計です。
操作が簡単です。
SAEスプリットフランジにより簡単に取付ける事ができます。
両サイドＯ－リングシールです。
表面はリン酸皮膜処理を施しています。
SAE フランジタイプボールバルブはステンレス製の製品も揃えています。カタログ No. J 5.5.2../.. を参照願います。
ご要求により、ほとんどの用途（例えば、攻撃的な液又は気体）に適合できる他のモデルを供給する事ができます。又、 DIN 55350 part 18 に適合した品質検査成績書を提出することもできます。

仕様

サイズ：DN16～DN50
圧力範囲：210bar～400bar
作動油温度： -10℃～+80℃
流れ方向：任意
据付姿勢：任意

型式例

接続様式	SAE サイズ	公称口径／型式	公称径 DN	公称圧力 PN [bar]	オーダー No. ＝ストック No.	重量 [kg]
ISO 6162 Table 1 適合スプリットフランジ (SAE J 518 c) SAE ‒ F3	3/4"	KHB-16-F3-11141-02X	16 *	350	701199	1,6
	3/4"	KHB-20-F3-11141-02X	20	350	701522	2,1
	1"	KHB-25-F3-11141-02X	25	350	701523	2,8
	1 1/4"	KHM-32-F3-11141-06X	32	275	851341	4,7
	1 1/2"	KHM-40-F3-11141-06X	40	210	701486	6,9
	2"	KHM-50-F3-11141-06X	50	210	701507	9,7
ISO 6162 Table 2 適合スプリットフランジ (SAE J 518 c) SAE ‒ F6	3/4"	KHB-16-F6-11141-02X	16 *	400	703964	1,9
	3/4"	KHB-20-F6-11141-02X	20	350	703965	2,5
	1"	KHB-25-F6-11141-02X	25	350	702462	3,5
	1 1/4"	KHM-32-F6-11141-06X	32	350	701500	6,4
	1 1/2"	KHM-40-F6-11141-06X	40	350	701503	9,7
	2"	KHM-50-F6-11141-06X	50	350	701506	14,7

* = レデュース　ボア　モデル

SAEねじ込みフランジ形2ポートボールバルブ：KHBG-F3/F6・KHMG-F3/F6シリーズ

高圧ボールバルブ

KHBG-F3/F6

KHMG-F3/F6

仕様

2ポートボールバルブ： KHBG-F3/F6シリーズ

タイプ：ブロックタイプ
サイズ：DN16～DN25

2ポートボールバルブ： KHMG-F3/F6シリーズ

タイプ：スリーブタイプ
サイズ：DN32～DN50

共通仕様

圧力範囲：210bar～400bar
大気温度：-10℃～+80℃
作動油温度： -10℃～+80℃
流れ方向：任意
据付姿勢：任意

型式例

KHBG-F3/F6・KHMG-F3/F6シリーズ：標準モデル

接続様式 SAE ‒ F3/F6	SAE サイズ	公称口径 /タイプ	公称径 DN	公称圧力 PN (bar)	オーダー番号＝ストック番号	重量 [kg]
ISO 6162 Table 1 準拠ねじ込みフランジ接続 (SAE J 518 c) SAE-F3	1/2 "	KHBG - 16 - F3 - 11141-02X	16	350	562509	1,1
	3/4 "	KHBG - 20 - F3 - 11141-02X	20	350	562510	1,9
	1 "	KHBG - 25 - F3 - 11141-02X	25	350	562511	2,4
	1-1/4 "	KHMG - 32 - F3 - 11141-06X	32	275	562512	3,8
	1-1/2 "	KHMG - 40 - F3 - 11141-06X	40	210	562513	4,5
	2 "	KHMG - 50 - F3 - 11141-06X	50	210	562514	6,5
ISO 6162 Table 2 準拠ねじ込みフランジ接続 (SAE J 518 c) SAE-F6	1/2"	KHBG - 16 - F6 - 11141-02X	16	400	562515	1,2
	3/4 "	KHBG - 20 - F6 - 11141-02X	20	350	562516	2,0
	1 "	KHBG - 25 - F6 - 11141-02X	25	350	562517	2,6
	1-1/4 "	KHMG - 32 - F6 - 11141-06X	32	350	562518	4,0
	1-1/2 "	KHMG - 40 - F6 - 11141-06X	40	350	562519	4,7
	2 "	KHMG - 50 - F6 - 11141-06X	50	350	562520	7,2

詳細情報はカタログをご確認願います。

導入事例

産業機械
道路車輌
天然ガス供給車
土木機械
農業機械
鉄道車両
製鉄機械
射出成型機
風力発電
舶用機械

資料請求

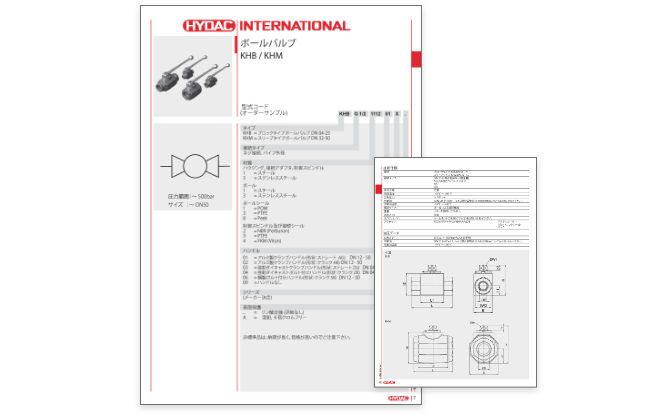

HYDAC　ボールバルブ　カタログ

資料をダウンロードいただけます。

ダウンロードページへ

お問い合わせ

製品の仕様について、価格・お見積り・納期についてのご確認や、導入検討のためのご相談、デモのご依頼など、お気軽にお問合せください。

貴社/団体名必須
部署名/役職名
お名前必須
電話番号必須
e-mail必須
郵便番号必須	※ハイフン不要
住所必須
お問い合わせ内容必須

プライバシーポリシー

株式会社マツイ（以下「当社」）は、以下のとおり個人情報保護方針を定め、個人情報保護の仕組みを構築し、全従業員に個人情報保護の重要性の認識と取組みを徹底させることにより、個人情報の保護を推進致します。

個人情報の管理
当社は、お客さまの個人情報を正確かつ最新の状態に保ち、個人情報への不正アクセス・紛失・破損・改ざん・漏洩などを防止する為に厳重な対策、管理を実施いたします。また、お客様の個人情報をできる限り、正確で最新の内容に保つよう努めます。

個人情報の利用目的
お客さまからお預かりした個人情報は、当社からのご連絡や業務のご案内やご質問に対する回答として、電子メールや資料のご送付に利用いたします。

個人情報の第三者への開示・提供
当社は、お客さまよりお預かりした個人情報を適切に管理し、お客さまの同意がある場合、または、お客さまが希望されるサービスを行なうために当社が業務を委託する業者に対して開示する場合、その他法令に基づき開示することが必要である場合を除き、個人情報を第三者に開示いたしません。

安全管理装置の徹底
当社は、個人情報の紛失、破壊、改ざん及び漏えい等を防止するため、不正アクセス対策、コンピュータウイルス対策など、必要かつ適切な情報セキュリティ対策を講じます。

個人情報の照会
お客さまがご本人の個人情報の照会・修正・削除などをご希望される場合には、ご本人であることを確認の上、対応させていただきます。

見直し
当社は、本プライバシーポリシーに基づき、個人情報の保護に関する社内規定を整備し、当社の役員・従業員等に対し、個人情報の取扱いについて明確な方針を示し、お客様の個人情報の保護に努め、個人情報の保護が十分に行われているか内容を適宜見直し、その改善に努めます。

お問い合せ
当社の個人情報の取扱に関するお問い合せは下記までご連絡ください。

株式会社マツイ
〒106-8641東京都港区麻布台２丁目４－７
TEL: 03-3586-4141　 FAX: 03-3224-2410

個人情報の取扱いについて同意する

ボールバルブ（HYDAC）

2ポートボールバルブ(2方弁)：KHB/KHMシリーズ

仕様

材質コード

型式例

マニホールドマウント形ボールバルブ：KHP/KHP3Kシリーズ

仕様

KHPシリーズ

KHP3Kシリーズ

材質コード：1114

仕様

材質コード：3314

型式例

付属品

フランジ形2ポートボールバルブ(2方弁)：KHMFFシリーズ

仕様

型式例

フランジ形2ポートボールバルブ(2方弁)：KHFFシリーズ

仕様

材質コード

型式例

SAEフランジ形2ポートボールバルブ(2方弁)：KHB-F3/F6・KHM-F3/F6シリーズ

仕様

型式例

SAEねじ込みフランジ形2ポートボールバルブ：KHBG-F3/F6・KHMG-F3/F6シリーズ

仕様

2ポートボールバルブ： KHBG-F3/F6シリーズ

2ポートボールバルブ： KHMG-F3/F6シリーズ

共通仕様

型式例

導入事例

資料請求

HYDAC ボールバルブ カタログ

お問い合わせ

製品情報

方向制御弁

HYDAC　ボールバルブ　カタログ
